de | Details zu den Steckverbindern und zur Verdrahtung
5

Details zu den Steckverbindern und zur Verdrahtung

Alle Eingangs- und Ausgangssteckverbinder der VARI-Einheit befinden sich im Anschlussfach
an der Unterseite der VARI-B- oder VARI-BH-Basiseinheit. Der IEC-Netzeinbaustecker befindet
sich direkt daneben.
Mit Ausnahme des Netzanschlusses erfolgen alle anderen Anschlüsse an der VARI-Basiseinheit
über Phoenix-Steckverbinder mit Schraubklemmen. Alle dazu passenden Steckverbinder sind
im Lieferumfang enthalten; beachten Sie, dass drei verschiedene Größen verwendet werden.
Alle Steckverbinder an der VARI-Einheit haben Stiftkontakte.
Die Kontaktbelegung der einzelnen Steckverbinder wird in den nächsten Absätzen angegeben.

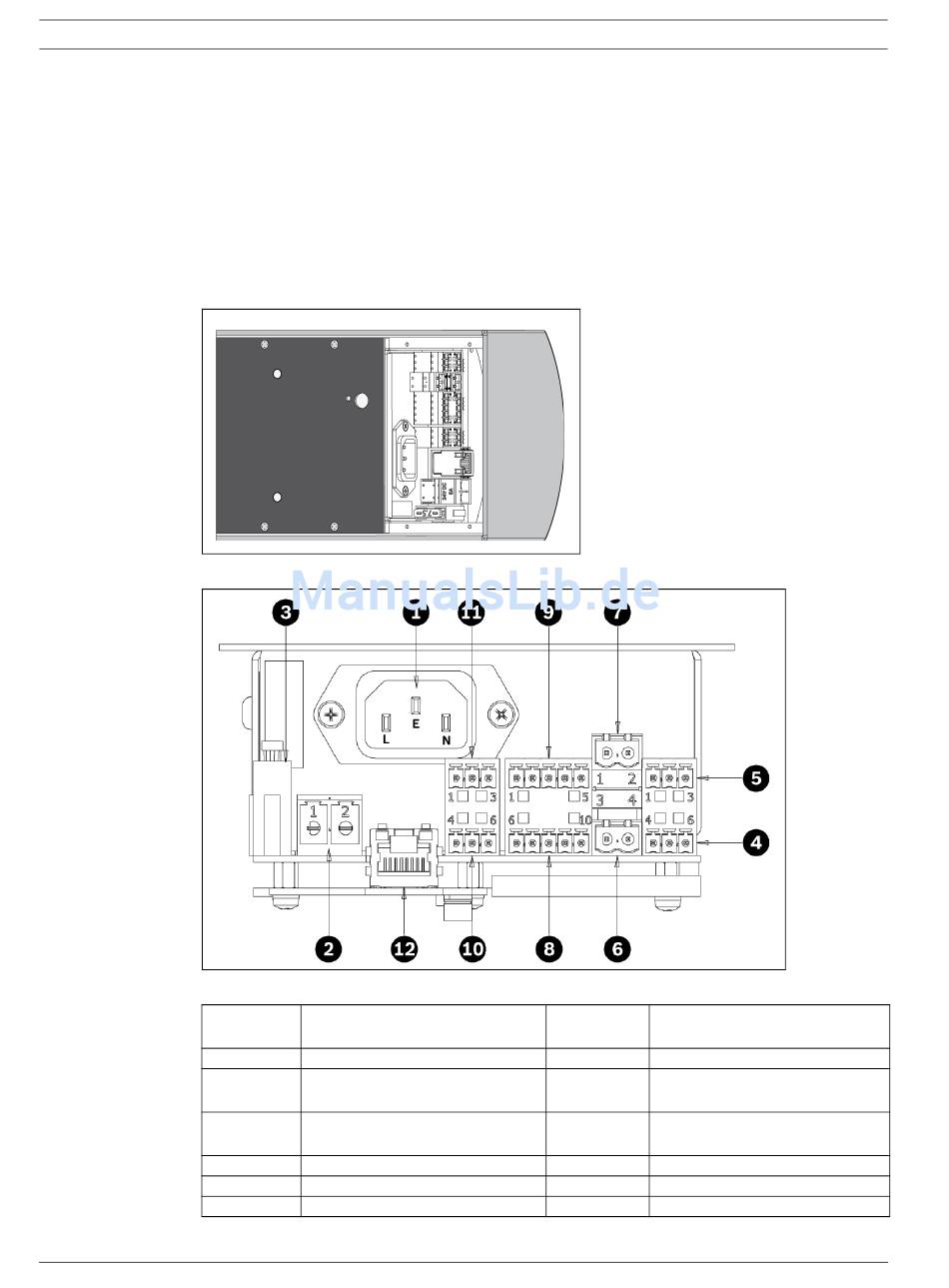

Bild 5.1 Steckverbinder an der Basiseinheit
Bild 5.2 Übersicht der Steckverbinder an der Basiseinheit
Verknüpfun
g
1
2
3
4
5
6
* Nur bei installiertem CobraNet®-Modul vorhanden
VARI_June-10 | V1.0 | 2010.06
Anschluss
Netzspannungseingang
Eingang für DC-
Notstromversorgung
Sicherung (nur für 24-V-Eingang) 9
Eingang 1 (Leitungspegel)
Eingang 2 (Leitungspegel)
Eingang 1 (100 V)
Installationshandbuch
Verknüpfung Anschluss
7
Eingang 2 (100 V)
8
RS-485-Netzwerkeingang
RS-485-
Netzwerkdurchschleifung
10
Externer Steuereingang
11
Ausfallrelais
12
CobraNet®/Ethernet-Port *
Bosch Security Systems B.V.
Varidirektionale Arrays
