de | Installation
4.5
Mechanische Installation
4.5.1
Montagehöhe
Die Montage eines VARI-Lautsprechers ist völlig unkompliziert. Es ist jedoch äußerst wichtig,
dass die Höhe der Einheit über dem Bodenniveau genau mit dem in der VariControl-Software
unter „Mounting height" eingegebenen Maß übereinstimmt. Die Software optimiert die
Leistung der VARI-Einheit für diese spezifische Höhe, und die akustische Abdeckung des
Lautsprechers wird herabgesetzt, wenn sie nicht eingehalten wird.
Die bei der Erstellung der Konfigurationsdatei verwendete Montagehöhe muss dem vertikalen
Abstand zwischen dem Boden und der Unterseite der VARI-Basiseinheit entsprechen.
Markieren Sie die Wand am Montageort, um diese Höhe zu kennzeichnen, und markieren Sie
auch die vertikale Mittellinie des Lautsprechers, um die Bohrungen für die Halterungen
festzulegen.
In der Konfigurationssoftware darf sich die Unterseite der Basiseinheit zwischen 0 und 3,5 m
über der Ohrhöhe befinden. Beträgt die geplante Ohrhöhe z. B. 1,7 m für stehende Personen,
muss sich die Unterseite der Basiseinheit auf einer Höhe von 1,7 bis 5,3 m über dem Boden
befinden.
Die VARI-Einheiten dürfen nur so montiert werden, dass sich das Steckverbinderfach der
Basiseinheit an der Unterseite der Baugruppe befindet und nie umgekehrt.

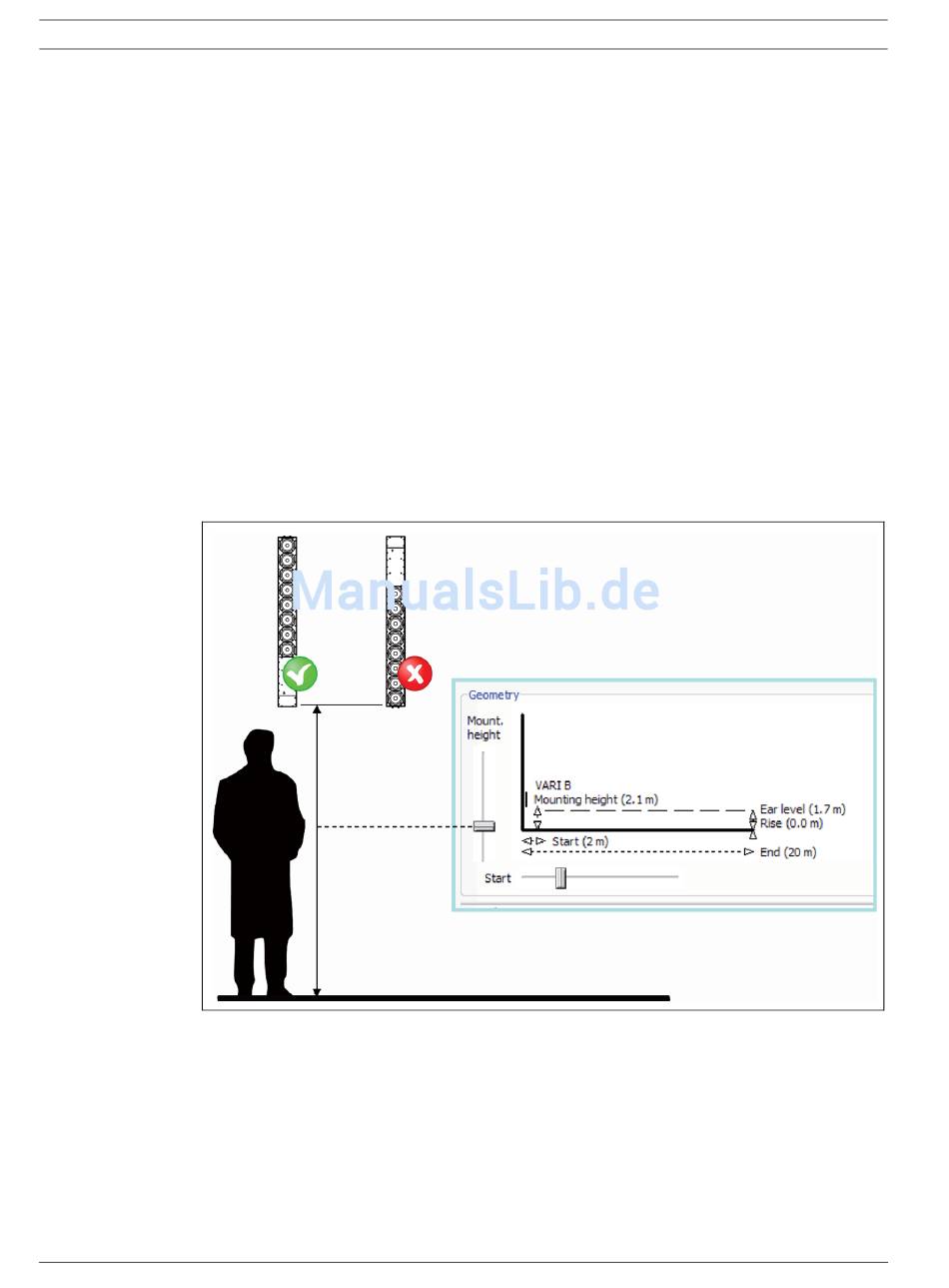

Bild 4.7 Montagehöhe
4.5.2
Unterputz-Montage
Bei den VARI-Lautsprechern dient die Vorderseite (hinter der Abdeckung) als Kühlkörper für
die Verstärker. Hierdurch wird die Wärmeabstrahlung an der Rückwand und den
Seitenwänden auf ein Minimum beschränkt und eine bündige Wandmontage ermöglicht.
Dennoch muss an allen Seiten des Lautsprechers ein Mindestlichtraum von 5 cm eingehalten
werden, mit Ausnahme der Rückwand, an der die Tiefe der Halterungen ausreichend ist.
