28 de | Details zu den Steckverbindern und zur Verdrahtung
5

Details zu den Steckverbindern und zur Verdrahtung

Alle Eingangs- und Ausgangssteckverbinder der VARI-Einheit befinden sich im Anschlussfach
an der Unterseite der VARI-B- oder VARI-BH-Basiseinheit. Der IEC-Netzeinbaustecker befindet
sich direkt daneben.
Mit Ausnahme des Netzanschlusses erfolgen alle anderen Anschlüsse an der VARI-Basiseinheit
über Phoenix-Steckverbinder mit Schraubklemmen. Alle dazu passenden Steckverbinder sind
im Lieferumfang enthalten. Beachten Sie, dass drei verschiedene Größen verwendet werden.
Alle Steckverbinder an der VARI-Einheit besitzen Steckerkontakte (male).
Wichtig: Um die IP54-Norm einzuhalten, müssen Sie die Dichtung entfernen, durchbohren und
die Drähte durchführen. Nach dem Anschließen an die verschiedenen Anschlüsse (Netz- und
Steuerungsanschlüsse) befestigen Sie die Dichtung (mit den durchgeführten Drähten) wieder
an ihrer ursprünglichen Position am Gehäuse.
Die Kontaktbelegung der einzelnen Steckverbinder wird in den nächsten Absätzen angegeben.

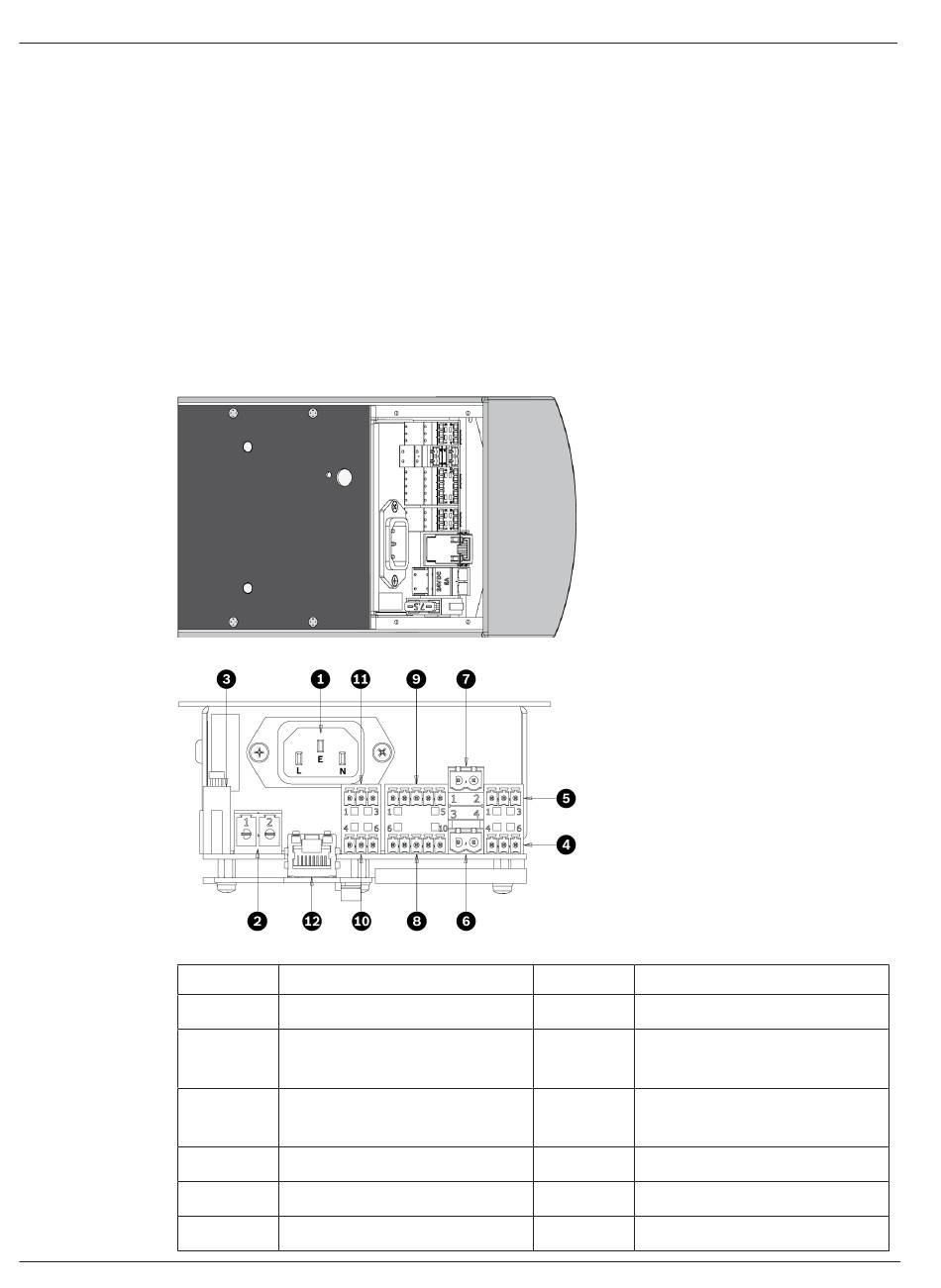

Abbildung 5.1: Steckverbinder an der Basiseinheit
Abbildung 5.2: Übersicht der Steckverbinder an der Basiseinheit
Referenz
1
2
3
4
5
6
2020.05 | V1.4 |
Anschluss
Netzspannungseingang
Eingang für DC-
Notstromversorgung
Sicherung (nur für 24-V-
Eingang)
Eingang 1 (Line-Pegel)
Eingang 2 (Line-Pegel)
Eingang 1 (100 V-Linie)
Installationshandbuch
Referenz Anschluss
7 Eingang 2 (100 V-Linie)
8 RS-485-Netzwerkeingang
9 RS-485-
Netzwerkdurchschleifung
10 Externer Steuereingang
11 Ausfallrelais
12 CobraNet®/Ethernet-Port*
VARI-directional array
