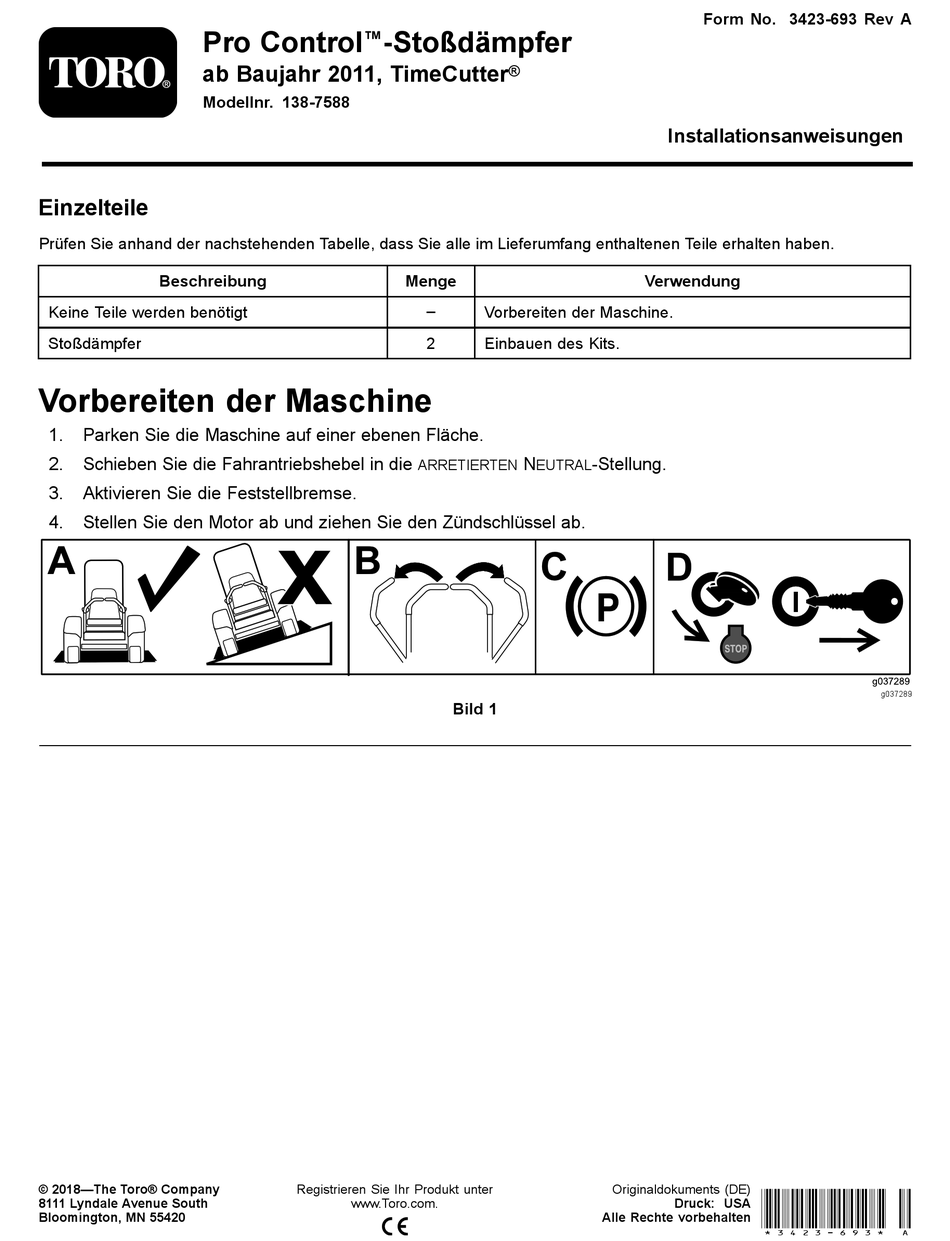

Pro Control
ab Baujahr 2011, TimeCutter
Modellnr. 138-7588
Einzelteile
Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
Beschreibung
Keine Teile werden benötigt
Stoßdämpfer
Vorbereiten der Maschine
1.
Parken Sie die Maschine auf einer ebenen Fläche.
2.
Schieben Sie die Fahrantriebshebel in die
3.
Aktivieren Sie die Feststellbremse.
4.
Stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab.
© 2018—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
™
-Stoßdämpfer
Menge
–
2
ARRETIERTEN
Bild 1
Registrieren Sie Ihr Produkt unter
www.Toro.com.
®
Verwendung
Vorbereiten der Maschine.
Einbauen des Kits.
N
-Stellung.
EUTRAL
Originaldokuments (DE)
Alle Rechte vorbehalten
Form No. 3423-693 Rev A
Installationsanweisungen
*3423-693* A
Druck: USA
g037289
Werbung
Verwandte Anleitungen für Toro 138-7588
Inhaltszusammenfassung für Toro 138-7588
- Seite 1 ARRETIERTEN EUTRAL Aktivieren Sie die Feststellbremse. Stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab. g037289 Bild 1 © 2018—The Toro® Company Registrieren Sie Ihr Produkt unter Originaldokuments (DE) *3423-693* A 8111 Lyndale Avenue South www.Toro.com. Druck: USA...
- Seite 2 Einbauen des Kits Nehmen Sie die drei Ansatzschrauben von jeder Abdeckung ab und nehmen Sie die Abdeckungen von beiden Seiten der Maschine (Bild Nehmen Sie den Tankdeckel ab, bevor Sie die linke Abdeckung entfernen (Bild g253594 Bild 3 1. Kraftstofftank 2.
- Seite 3 Befestigen Sie die Unterseite des neuen Stoßdämpfers mit der vorher entfernten Sicherungsmutter (¼"), wie in Bild 4 abgebildet. Drehen Sie den Kraftstofftank wieder in die richtige Stellung und befestigen Sie ihn mit den vorher entfernten Kraftstofftankclips (Bild Befestigen Sie jede Abdeckung mit den drei Ansatzschrauben, die Sie vorher von jeder Seite entfernt haben (Bild...
