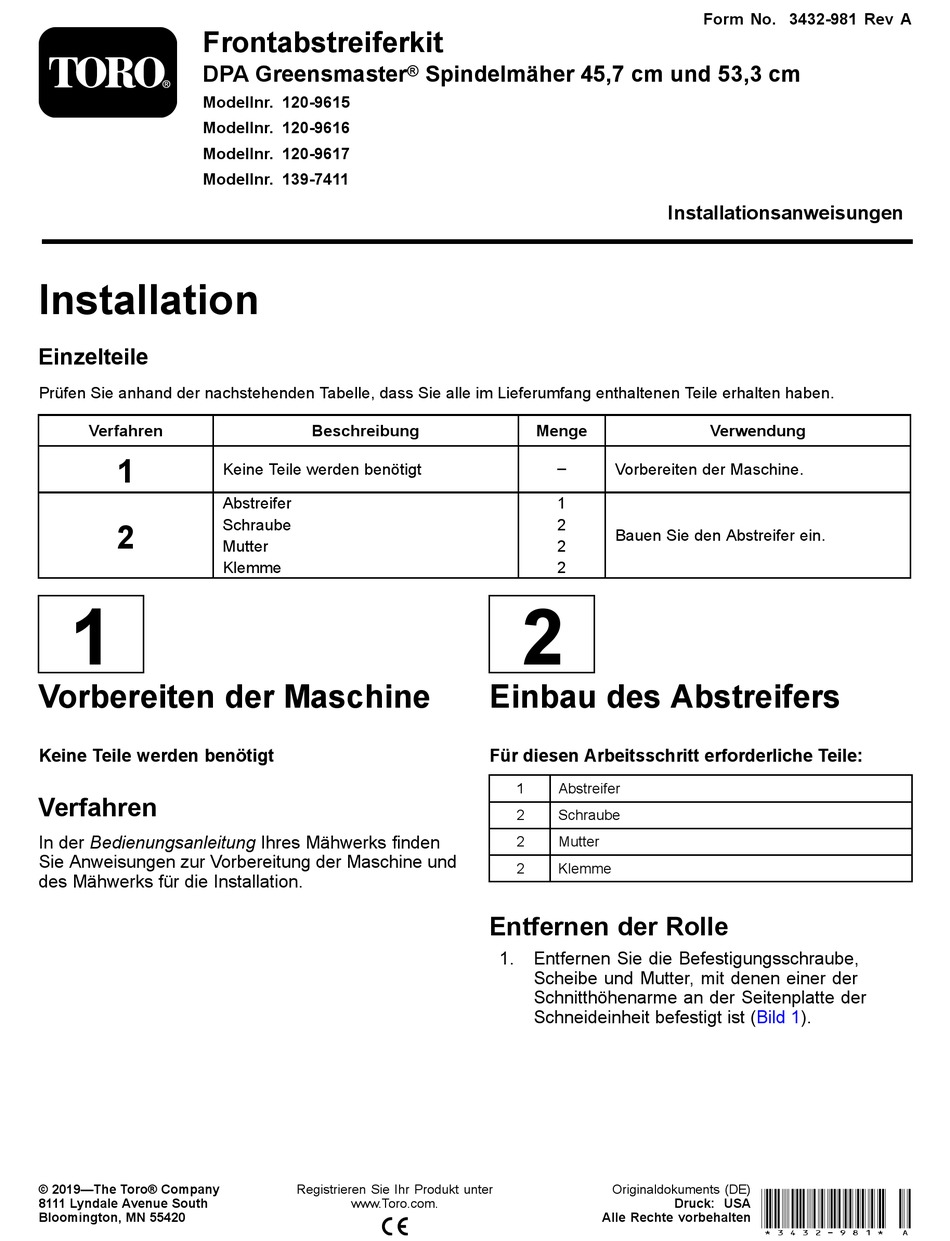

Frontabstreiferkit
DPA Greensmaster
Modellnr. 120-9615
Modellnr. 120-9616
Modellnr. 120-9617
Modellnr. 139-7411
Installation
Einzelteile
Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
Verfahren
1
2
1
Vorbereiten der Maschine
Keine Teile werden benötigt
Verfahren
In der Bedienungsanleitung Ihres Mähwerks finden
Sie Anweisungen zur Vorbereitung der Maschine und
des Mähwerks für die Installation.
© 2019—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Beschreibung
Keine Teile werden benötigt
Abstreifer
Schraube
Mutter
Klemme
Registrieren Sie Ihr Produkt unter
www.Toro.com.
®
Spindelmäher 45,7 cm und 53,3 cm
Menge
–
1
2
2
2
2
Einbau des Abstreifers
Für diesen Arbeitsschritt erforderliche Teile:
1
Abstreifer
2
Schraube
2
Mutter
2
Klemme
Entfernen der Rolle
1.
Entfernen Sie die Befestigungsschraube,
Scheibe und Mutter, mit denen einer der
Schnitthöhenarme an der Seitenplatte der
Schneideinheit befestigt ist
Form No. 3432-981 Rev A
Installationsanweisungen
Verwendung
Vorbereiten der Maschine.
Bauen Sie den Abstreifer ein.
(Bild
Originaldokuments (DE)
Alle Rechte vorbehalten *3432-981* A
Druck: USA
1).
Werbung
Verwandte Anleitungen für Toro 120-9615
Inhaltszusammenfassung für Toro 120-9615
- Seite 1 Entfernen Sie die Befestigungsschraube, Scheibe und Mutter, mit denen einer der Schnitthöhenarme an der Seitenplatte der Schneideinheit befestigt ist (Bild © 2019—The Toro® Company Registrieren Sie Ihr Produkt unter Originaldokuments (DE) Alle Rechte vorbehalten *3432-981* A 8111 Lyndale Avenue South www.Toro.com.
- Seite 2 Montieren Sie den Abstreifer lose mit einer Schraube und Mutter (Bild 2) an jeder Klemme. Ziehen Sie ihn nicht zu fest an. Zentrieren Sie den Abstreifer auf der Rolle. Verschieben Sie den Abstreifer heraus oder hinein, bis Sie den gewünschte Rollenabstand erhalten.
