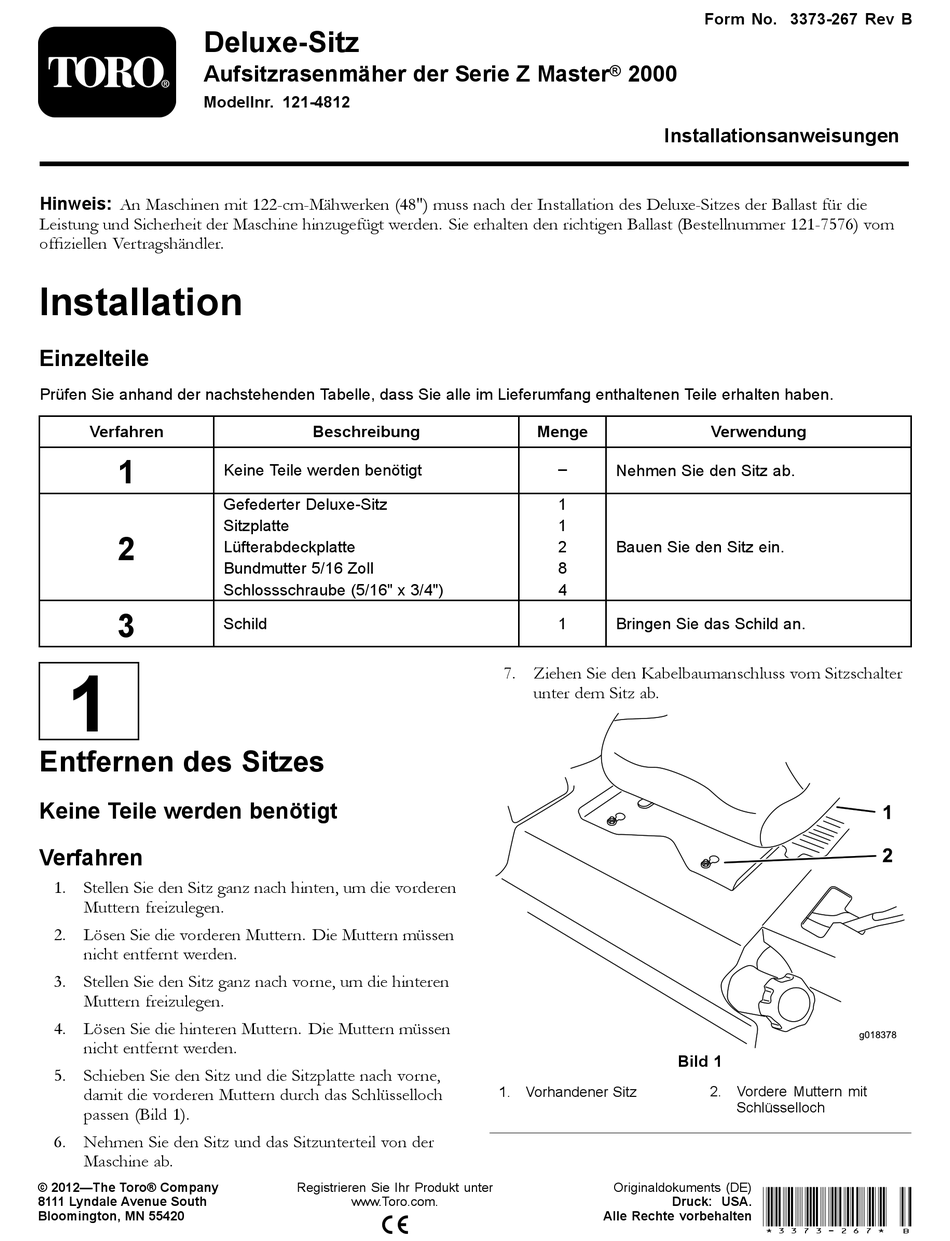

Toro 121-4812 Installationsanweisungen

Deluxe-Sitz
Aufsitzrasenmäher der Serie Z Master
Modellnr. 121-4812
Hinweis: An Maschinen mit 122-cm-Mähwerken (48") muss nach der Installation des Deluxe-Sitzes der Ballast für die
Leistung und Sicherheit der Maschine hinzugefügt werden. Sie erhalten den richtigen Ballast (Bestellnummer 121-7576) vom
offiziellen Vertragshändler.
Installation
Einzelteile
Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
Verfahren
1
2
3
1
Entfernen des Sitzes
Keine Teile werden benötigt
Verfahren
1. Stellen Sie den Sitz ganz nach hinten, um die vorderen
Muttern freizulegen.
2. Lösen Sie die vorderen Muttern. Die Muttern müssen
nicht entfernt werden.
3. Stellen Sie den Sitz ganz nach vorne, um die hinteren
Muttern freizulegen.
4. Lösen Sie die hinteren Muttern. Die Muttern müssen
nicht entfernt werden.
5. Schieben Sie den Sitz und die Sitzplatte nach vorne,
damit die vorderen Muttern durch das Schlüsselloch
passen (Bild 1).
6. Nehmen Sie den Sitz und das Sitzunterteil von der
Maschine ab.
© 2012—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Beschreibung
Keine Teile werden benötigt
Gefederter Deluxe-Sitz
Sitzplatte
Lüfterabdeckplatte
Bundmutter 5/16 Zoll
Schlossschraube (5/16" x 3/4")
Schild
Registrieren Sie Ihr Produkt unter
www.Toro.com.
® 2000
Installationsanweisungen
Menge
–
Nehmen Sie den Sitz ab.
1
1
2 Bauen Sie den Sitz ein.
8
4
1 Bringen Sie das Schild an.
7. Ziehen Sie den Kabelbaumanschluss vom Sitzschalter
unter dem Sitz ab.
1. Vorhandener Sitz
Originaldokuments (DE)
Druck: USA.
Alle Rechte vorbehalten
Form No. 3373-267 Rev B
Verwendung
Bild 1
2. Vordere Muttern mit
Schlüsselloch
*3373-267* B
1
2
g018378
