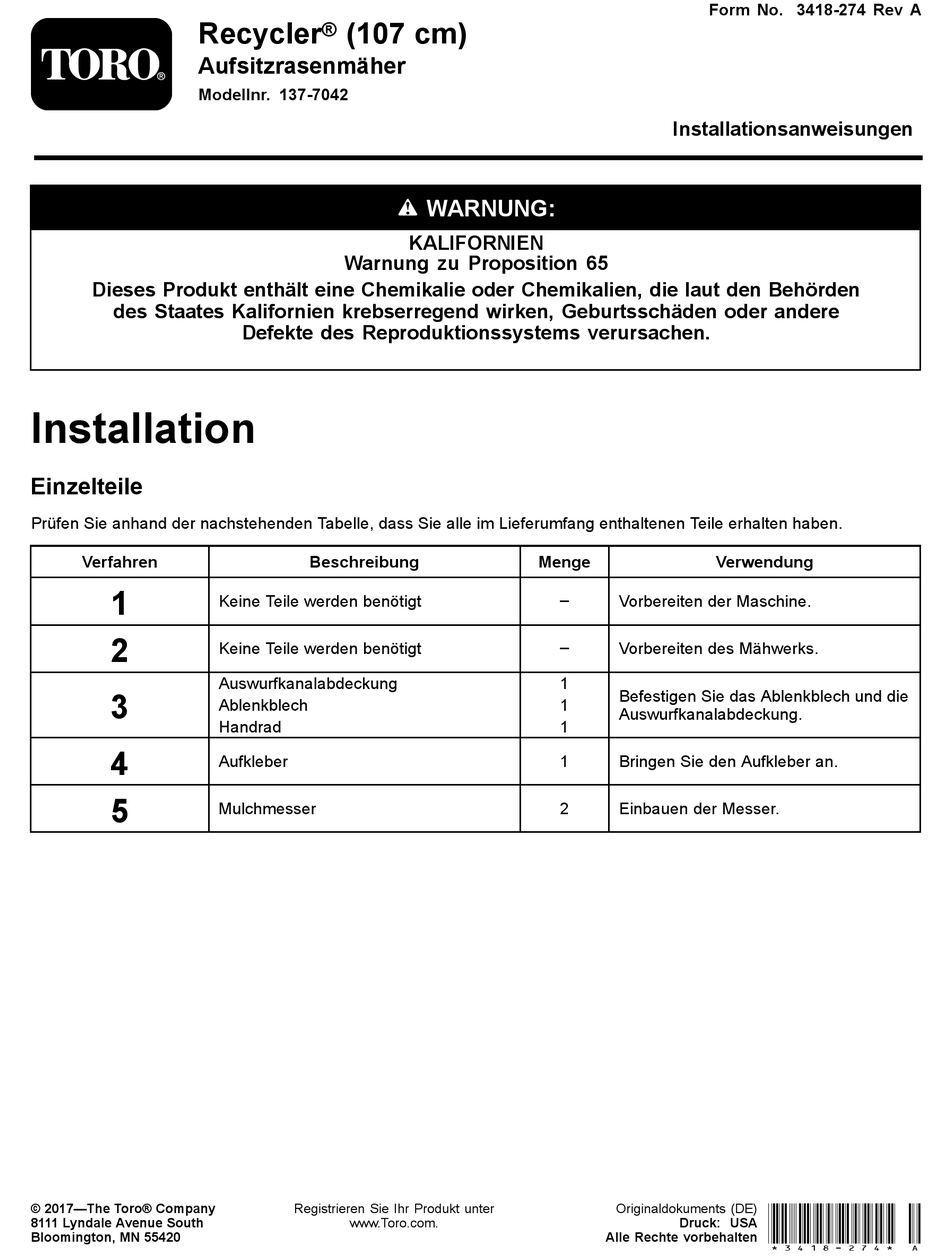

Recycler
Aufsitzrasenmäher
Modellnr. 137-7042
Dieses Produkt enthält eine Chemikalie oder Chemikalien, die laut den Behörden
des Staates Kalifornien krebserregend wirken, Geburtsschäden oder andere
Installation
Einzelteile
Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
Verfahren
1
2
3
4
5
© 2017—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
®
(107 cm)
Warnung zu Proposition 65
Defekte des Reproduktionssystems verursachen.
Beschreibung
Keine Teile werden benötigt
Keine Teile werden benötigt
Auswurfkanalabdeckung
Ablenkblech
Handrad
Aufkleber
Mulchmesser
Registrieren Sie Ihr Produkt unter
www.Toro.com.
WARNUNG:
KALIFORNIEN
Menge
–
–
1
1
1
1
2
Form No. 3418-274 Rev A
Installationsanweisungen
Verwendung
Vorbereiten der Maschine.
Vorbereiten des Mähwerks.
Befestigen Sie das Ablenkblech und die
Auswurfkanalabdeckung.
Bringen Sie den Aufkleber an.
Einbauen der Messer.
Alle Rechte vorbehalten *3418-274* A
Originaldokuments (DE)
Druck: USA
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Toro Recycler 137-7042
Inhaltszusammenfassung für Toro Recycler 137-7042
- Seite 1 Befestigen Sie das Ablenkblech und die Ablenkblech Auswurfkanalabdeckung. Handrad Aufkleber Bringen Sie den Aufkleber an. Mulchmesser Einbauen der Messer. © 2017—The Toro® Company Registrieren Sie Ihr Produkt unter Alle Rechte vorbehalten *3418-274* A Originaldokuments (DE) 8111 Lyndale Avenue South www.Toro.com. Druck: USA Bloomington, MN 55420...
-
Seite 2: Vorbereiten Der Maschine
Vorbereiten der Maschine Befestigen des Ablenkblechs und der Keine Teile werden benötigt Auswurfkanalabdeckung Verfahren Für diesen Arbeitsschritt erforderliche Teile: Parken Sie die Maschine auf einer ebenen Fläche. Auswurfkanalabdeckung Ablenkblech Kuppeln Sie die Zapfwelle aus, aktivieren die Feststellbremse und stellen Sie die Handrad Fahrantriebshebel nach außen in die -Stellung. -
Seite 3: Anbringen Des Aufklebers
g230248 Bild 2 1. Auswurfkanalabdeckung 3. Halterung am Mähwerk 2. Metallnase Drehen Sie die Auswurfkanalabdeckung nach hinten und zum Mähwerk, sodass die Auswurfkanalabdeckung mit dem Mähwerk bündig ist (Bild g230253 Bild 4 1. Ablenkblech 3. Gelenkstange 2. Riegel 4. Auswurfkanalabdeckung Haken Sie zum Befestigen der Auswurfkanal- abdeckung am Mähwerk den flexiblen Riegel an der Auswurfkanalabdeckung im Halter am... -
Seite 4: Einbauen Der Messer
Betrieb Umstellen auf Seitenauswurf Hinweis: Wenn Sie das Mähwerk mit Seitenauswurf verwenden, nehmen Sie nur die Auswurfabdeckung g235122 Parken Sie die Maschine auf einer Bild 5 ebenen Fläche, kuppeln Sie den 1. Aufkleber Zapfwellenantriebsschalter aus und aktivieren Sie die Feststellbremse. Stellen Sie vor dem Verlassen der Bedienungsposition den Motor ab, ziehen den Schlüssel ab und warten, bis alle beweglichen... - Seite 5 nach zwei Tagen noch einmal mit einer niedrigeren Schnitthöhe. Warten der Schnittmesser Sorgen Sie während der ganzen Mähsaison für ein scharfes Schnittmesser, weil ein scharfes Messer sauber schneidet, ohne die Grashalme abzureißen oder zu zerfetzen. Abgerissene Grashalme werden an den Kanten braun. Dadurch reduziert sich das Wachstum, und die Anfälligkeit des Rasens für Krankheiten steigt.
- Seite 6 Hinweise:...
- Seite 7 Hinweise:...
