Temperaturmessumformer HiC2081, HiD2081, HiD2082
Bedienung
6
Bedienung
6.1
Konfiguration am Gerät
Über die DIP-Schalter an der Geräteseite stellen Sie den Ausgangstyp für Ausgang 1 und Ausgang 2
(nur HiD2082)ein. Die beiden Ausgänge sind unabhängig voneinander konfigurierbar. Sie können den
Ausgangstyp wählen als
• Stromquelle 4 mA ... 20 mA,
• Stromsenke 4 mA ... 20 mA,
• oder Spannungsquelle 1 V ... 5 V.

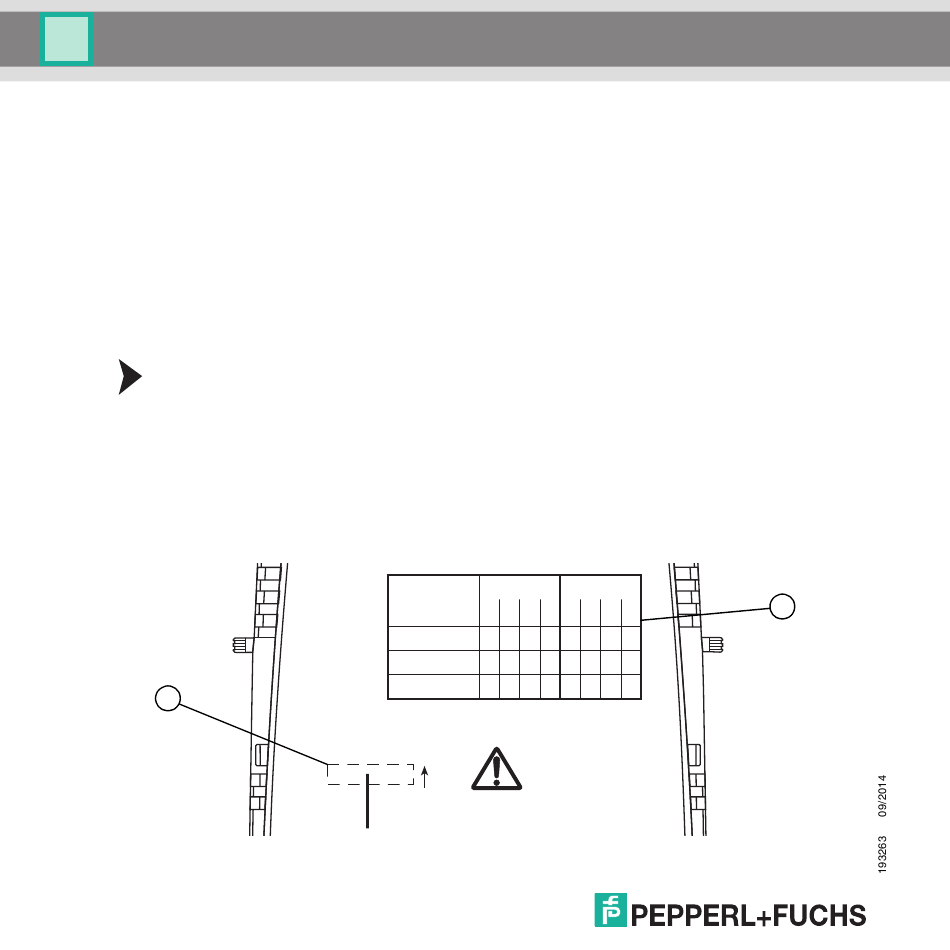

Konfiguration des Gerätes:
•
Demontieren Sie das Gerät (siehe Abschnitt 9.1).
•
Wählen Sie den Ausgangstyp für Ausgang 1 und Ausgang 2 (nur HiD2082) aus der
Tabelle (1).
•
Stellen Sie den Ausgangstyp für Ausgang 1 und Ausgang 2 (nur HiD2082) mit Hilfe der
DIP-Schalter (2) ein.
•
Montieren Sie das Gerät (siehe Abschnitt 5.1).
Das Gerät ist konfiguriert.
2
18 - DE
OUTPUT
SW
SW
CONFIGURATION
1
SOURCE 4-20 mA
ON OFF OFF OFF ON OFF OFF OFF
OFF ON OFF ON OFF ON OFF ON
SOURCE 1-5 Volt
SINK 4-20 mA
OFF OFF ON OFF OFF OFF ON OFF
SW
ON
1 2 3 4 5 6 7 8
Ch.1
Ch.2
CH 1
CH 2
SW
SW
SW
SW
SW
SW
2
3
4
5
6
7
8
CAUTION
Refer to the Instruction
Manual to install and
operate the unit
