Temperaturmessumformer HiC2081, HiD2081, HiD2082
Installation und Montage

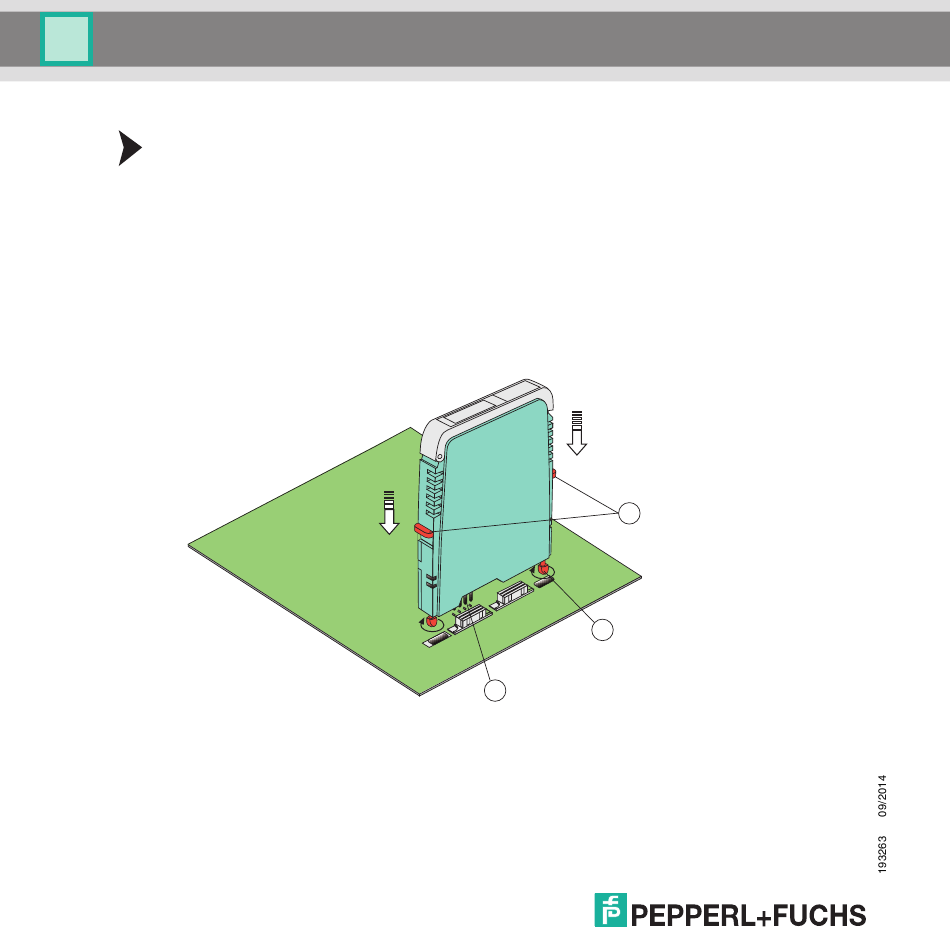

Montage des Gerätes auf dem Termination Board:
•
Schieben Sie die roten Quick-Lok-Riegel (1) in die obere Position.
•
Zentrieren Sie die Pins (2) über den Kontaktaufnahmen des Termination Boards.
Beachten Sie die Steckrichtung des Gerätes.
•
Zentrieren Sie die Arretierungsstifte (3) über den Arretierungsaufnahmen des Termina-
tion Boards.
•
Drücken Sie das Gerät vorsichtig in die Kontaktaufnahmen und Arretierungsaufnah-
men hinein.
•
Drücken Sie die roten Quick-Lok-Riegel (1) auf jeder Seite des Gerätes herunter.
Das Gerät ist montiert.
5.2
Anschluss des Gerätes
Der Anschluss des Gerätes erfolgt über die Klemmen des Termination Boards. Dies gestattet im Ser-
vicefall einen schnellen und fehlerfreien Geräteaustausch.
Die Klemmen sind selbstöffnend und haben einen großzügigen Anschlussraum für einen Aderquer-
schnitt bis zu 2,5 mm².
12 - DE
(1) Quick-Lok-Riegel
(2) Pins
(3) Arretierungsstifte
1
3
2
