Endress+Hauser iTHERM ModuLine TM131 Technische Information Seite 41

iTHERM ModuLine TM131

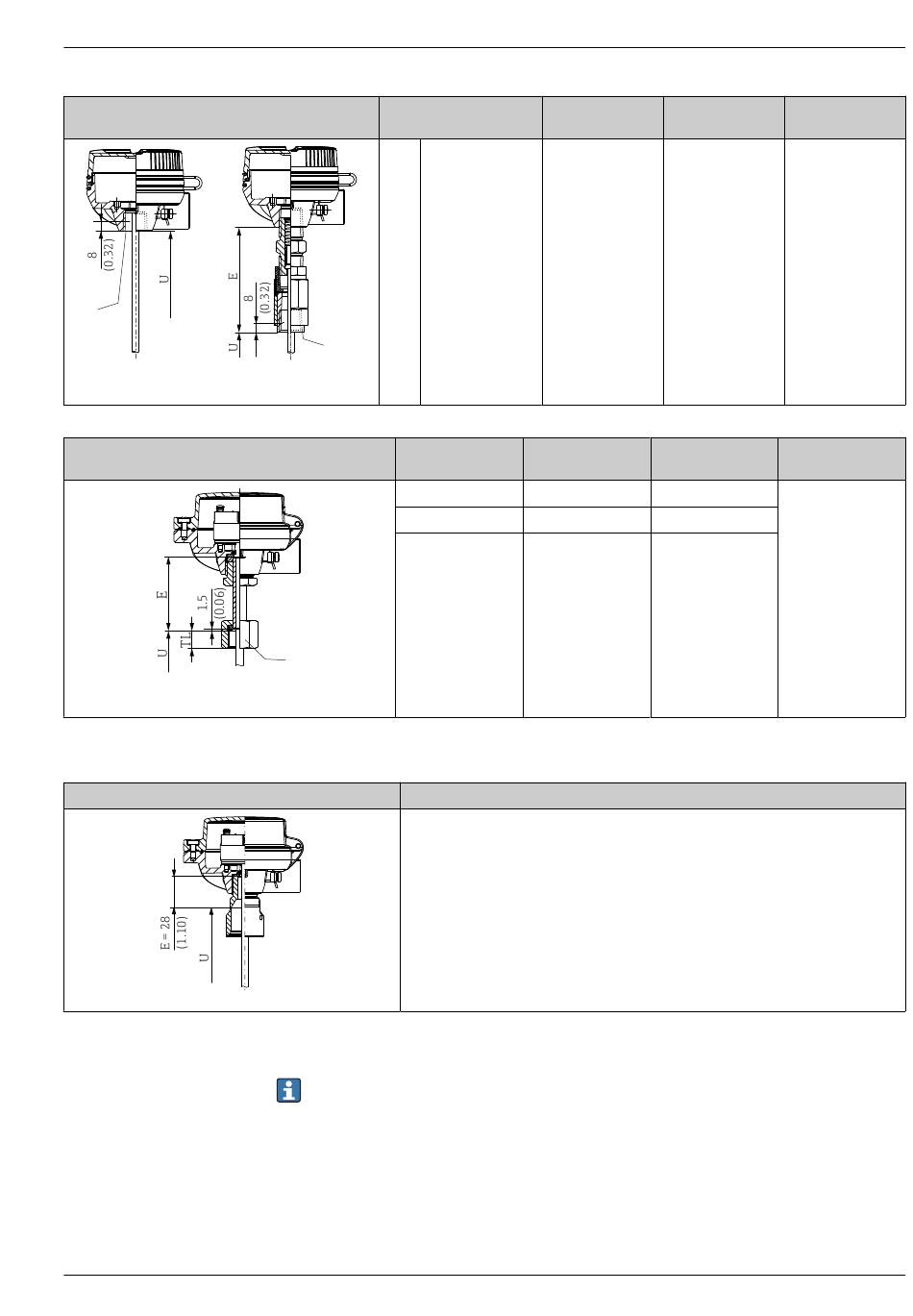

Verbindungsgewinde
Konisches Innengewinde
1
1 Innengewinde
Verbindungsgewinde
1)
Überwurfmutter
1 Innengewinde Überwurfmutter
1) Für Auswahl ohne Schutzrohr. Nur verfügbar zum Einbau in ein vorhandenes Schutzrohr
1)
QuickNeck (obere Hälfte)
1) Zum Einbau in vorhandenes Schutzrohr
Endress+Hauser
Ausführung
NPT NPT ½"
1
A0043562
Ausführung
M20x1.5
G½"
G¾"
1
A0043608
Das QuickNeck (obere Hälfte) dient zur Verbindung mit einem bauseits vorhandenen
Schutzrohr mit QuickNeck (Unterteil). Dieser Anschluss ist nur für Thermometer ohne
Schutzrohr erhältlich.
A0043611
Aufgrund von Deformationen können die 316L-Klemmverschraubungen nur einmal verwendet
werden. Das gilt für alle Komponenten der Klemmverschraubungen! Eine Austauschklemmver-
schraubung muss in einer anderen Position befestigt werden (Nuten im Schutzrohr). PEEK-
Klemmverschraubungen dürfen niemals bei einer Temperatur verwendet werden, die niedriger
ist als die Temperatur während des Befestigens der Klemmverschraubung, da andernfalls auf-
grund der Wärmekontraktion des PEEK die Dichtigkeit verloren geht.
Für höhere Anforderungen werden SWAGELOCK oder ähnliche Befestigungen dringend emp-
fohlen.
Gewindelänge TL Schlüsselweite
8 mm (0,32 in) 22 mm (0,87 in)
Gewindelänge TL Schlüsselweite
15,5 mm (0,61 in) 27 mm (1,06 in)
15,5 mm (0,61 in) 27 mm (1,06 in)
19,5 mm (0,77 in) 32 mm (1,26 in)
Das konische
Innengewinde ist
nicht als Prozessan-
schluss ausgelegt.
Dieser Anschluss ist
nur für Thermome-
ter ohne Schutzrohr
erhältlich.
Die Überwurfmut-
tern sind nicht als
Prozessanschluss
ausgelegt. Dieser
Anschluss ist nur für
Thermometer ohne
Schutzrohr erhält-
lich.
