5. MONTAGE, INSTALLATION UND INBETRIEBNAHME
5.2
Elektrisch anschließen
2196634635
Die FCU ist mit einem Akku ausgestattet. Dieser ermöglicht Ihnen ein netzunabhängi-
ges Messen mit Ausdrucken der Messergebnisse von ≈ 5 Stunden.
Der Akku wird bei eingestecktem Netzteil automatisch geladen, auch wenn die FCU am
Schalter ausgeschaltet ist.
DE
5.2.1
Spannungsversorgung anschließen
2196640651
Stecken Sie den Hohlstecker des mitgelieferten Netzteiles in die rückseitige Buchse
POWER INPUT ein.

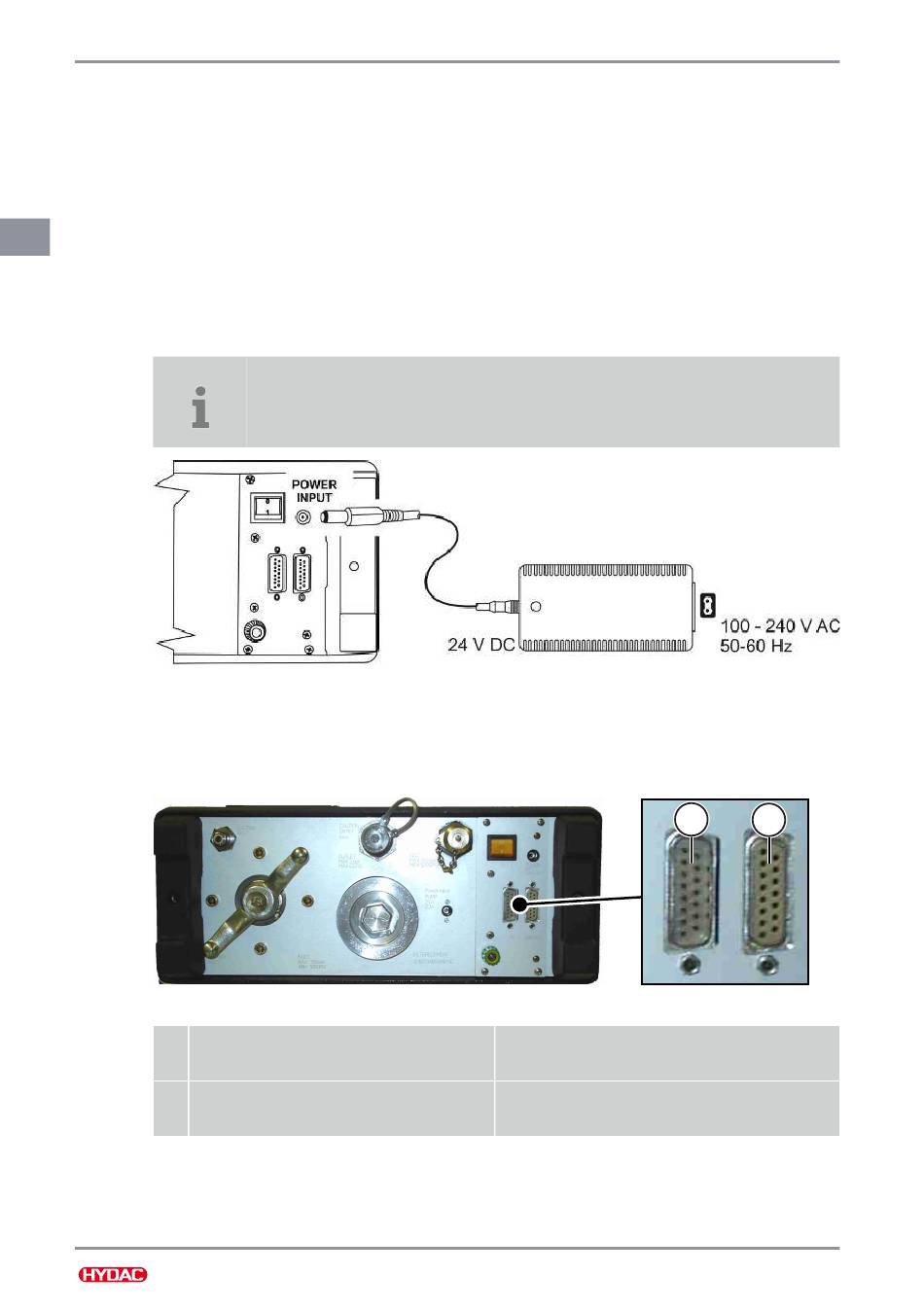

Abb. 13: Spannungsversorgung POWER INPUT anschließen
5.2.2
Schnittstellen verwenden
2196695819
Die FCU besitzt zwei Anschlüsse mit folgenden Schnittstellen.
Abb. 14: Schnittstellen am Beispiel FCU2xxx-4
(1) RS232 - Standard
(2) Control
Über diesen Anschluss werden die Elektronik und die Akkuladeschaltung
mit Spannung versorgt.
RS485 - Optional
▶Kap. 5.2.2.1 "Serielle Schnittstelle -
Pinbelegung"
▶Kap. 5.2.2.2 "Schnittstelle Control -
Pinbelegung"
32 / 88
1
2
4714501 / 2023-05
