Olympia OF 848 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
OF 848
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Olympia OF 848

Inhaltszusammenfassung für Olympia OF 848

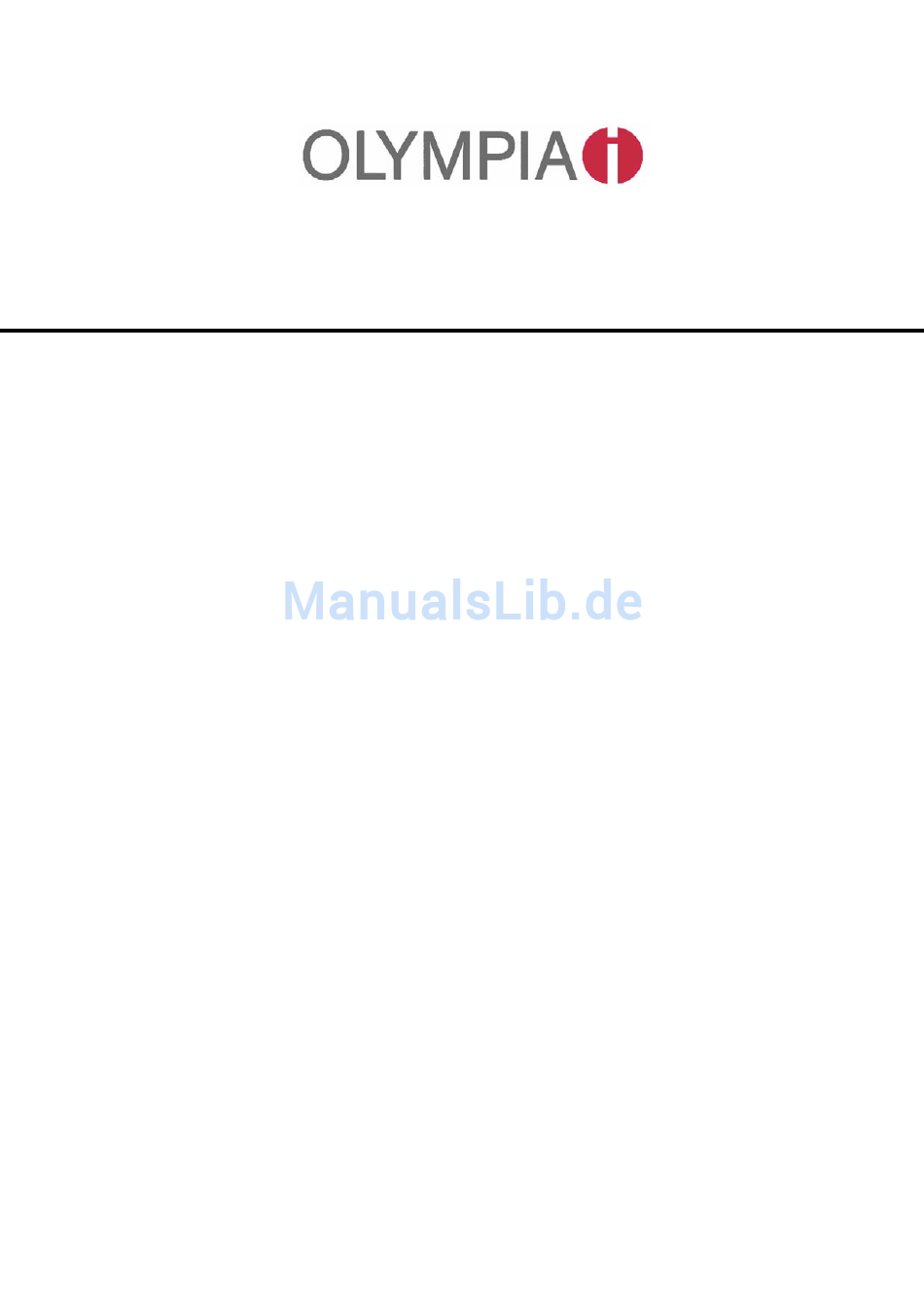

  • Seite 1 OF 848 Bedienungsanleitung...
  • Seite 2 Zubehör Zubehör Zubehör Zubehör Zubehör 2. Papierschacht DIN-A4-Papieranschlag Netzwerk-Karte mit Adapterplatine Handapparat ISDN-Karte Speichererweiterung (2 MB, 4 MB)
  • Seite 3 Diese Seite bleibt aus technischen Gründen frei.

  • Seite 4: Rechtliche Hinweise

    Rechtliche Hinweise Rechtliche Hinweise Rechtliche Hinweise Rechtliche Hinweise Rechtliche Hinweise Wir haben jede Anstrengung unternommen, damit die in diesem Handbuch enthaltenen Informationen vollständig, genau und aktuell sind. Soweit gesetzlich zulässig, schließen wir jegliche Haftung für Folgeschäden aus, die sich aus der Verwendung dieses Handbuches ergeben.

  • Seite 5: An Wen Richtet Sich Dieses Handbuch

    An wen richtet sich dieses Handbuch? An wen richtet sich dieses Handbuch? An wen richtet sich dieses Handbuch? An wen richtet sich dieses Handbuch? An wen richtet sich dieses Handbuch? Dieses Handbuch wendet sich vorrangig an Anwender, die keine oder nur geringe technische Kenntnisse besitzen. Auch erfahrene An- wender, Lieferanten und Techniker finden in diesem Handbuch alle Informationen für einen sicheren und reibungslosen Betrieb.

  • Seite 6: Übersicht

    Übersicht Übersicht Übersicht Übersicht Übersicht Kapitel 1: Vorstellen des Faxgerätes 1 1 1 1 1 Kapitel 2: Normalbetrieb 2 2 2 2 2 3 3 3 3 3 Kapitel 3: Berichte Kapitel 4: Zusätzliche Funktionen 4 4 4 4 4 5 5 5 5 5 Kapitel 5: Verbrauchsmaterial Kapitel 6: Probleme und Lösungen...

  • Seite 7: Start -Taste

    K K K K K urzanleitung: urzanleitung: urzanleitung: urzanleitung: urzanleitung: Eine Faxnachricht senden Eine Faxnachricht senden Eine Faxnachricht senden Eine Faxnachricht senden Eine Faxnachricht senden Falls das Gerät bereits eingerichtet wurde, können Sie es mit Hilfe dieser Kurzanleitung sofort einsetzen. Seite einlegen 1.

  • Seite 8: Inhaltsverzeichnis

    Inhalt Inhalt Inhalt Inhalt Inhalt Rechtliche Hinweise An wen richtet sich dieses Handbuch? Wegweiser durch das Handbuch Übersicht Kurzanleitung: Eine Faxnachricht senden Sicherheitshinweise XIII Hinweis- und Warnsymbole Schreibweisen des Handbuches Transport Verbrauchsmaterial / Zubehör Servicearbeiten / Wartung Leitungsanschluß Kapitel 1: Vorstellen des Gerätes Das Faxgerät und seine Teile Vorderansicht...
  • Seite 9 Empfangen Manueller Empfang (TEL) Automatischer Empfang (FAX) TEL/FAX Umschaltung (T/F) TAD/FAX Umschaltung (TAD) Speicherempfang (SP.) PC-Modus (PC) 2-10 Weiterleiten (WLT) 2-14 Empfangsmodus einstellen 2-15 Empfang ohne Papier 2-15 Empfang ohne Toner 2-15 Manueller Druck / Ausdruck erzwingen 2-17 Kopieren 2-18 Papier nachlegen 2-18 Manueller Papiereinzug...
  • Seite 10 Kurzwahl Kurzwahlnummer belegen Kurzwahlnummernbelegung ändern Gruppenwahl 4-10 Gruppe einrichten 4-12 Gruppe wählen 4-13 Nummer aus einer Gruppe löschen 4-16 Rufnummern verketten 4-17 Zeitversetzt senden 4-19 Zeitversetztes Senden abbrechen 4-20 Vertrauliche Kommunikation 4-21 Vertraulich senden 4-22 Vertraulichen Empfang vorbereiten (Mailbox einrichten) 4-24 Vertrauliche Nachricht drucken 4-25...
  • Seite 11 LED-Zeile reinigen Die Bildtrommeleinheit Lebensdauer der Bildtrommel Bildtrommeleinheit wechseln 5-13 Rücksetzen des Bildtrommelzählers 5-14 Bildtrommel reinigen 5-15 Faxgerät reinigen 5-16 Scannereinheit reinigen 5-16 Papier-Separator wechseln (Dokumenteneinzug) 5-17 Papier-Separator wechseln (Papierkassette) Kapitel 6: Probleme und Lösungen Meldungen des Anzeigefeldes Zustandsmeldungen Fehlermeldungen Fehler Allgemeines Übertragung...
  • Seite 12 Anhang A: Technische Daten Anhang B: Faxgerät aufstellen Checkliste für eine korrekte Installation Hinweise zur Aufstellung Faxgerät auspacken und aufstellen Faxgerät einrichten Tonerkassette einsetzen Papier einlegen Ausgabewahlschalter Dokumentenausgabefach anbringen Faxgerät anschließen Verbindungskabel Anschluß an das Telefonnetz B-11 Anschluß an das Stromnetz Anhang C: Faxgerät einstellen Datum / Uhrzeit einstellen Absenderkennung einstellen: G3-Modus...
  • Seite 13 D-15 Papier nachlegen (2. Schacht) D-16 DIN-A4-Papieranschlag D-16 DIN-A4-Papieranschlag installieren D-17 Kleinere Papierformate verwenden D-17 Legal-Papierformat verwenden D-18 Netzwerkkarte D-18 Ausstattungsmerkmale D-19 Netzwerkkarte einbauen D-23 Netzwerkkarte ausbauen D-26 ISDN-Karte D-26 ISDN-Karte einbauen D-30 ISDN-Karte ausbauen D-33 Eigenschaften der ISDN-Karte D-35 ISDN-Wahlmodus einstellen Anhang E: Anschlüsse und Verkabelung Anschlußdosen...

  • Seite 14: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Sicherheitshinweise Sicherheitshinweise Sicherheitshinweise Wie bei allen elektrischen Geräten gibt es einige grundlegende Vor- sichtsmaßnahmen, die Sie beachten sollten. Diese Vorsichtsmaßnah- men dienen in erster Linie Ihrer eigenen Sicherheit, schützen aber auch das Faxgerät vor Beschädigungen. Nicht im Handbuch be- schriebene Einstellungen und Eingriffe in die Elektronik dürfen nur durch autorisierte Lieferanten vorgenommen werden.
  • Seite 15 Netzanschluß Die Werte des Netzanschlusses und die Bezeichnung auf der Rückseite des Faxgerätes müssen einander entsprechen. Eine möglicherweise erforderliche Änderung der Eingangsspannung darf nur durch einen autorisierten Lieferanten vorgenommen wer- den. Das Faxgerät muß über das beiliegende Netzkabel an eine geerdete Steckdose angeschlossen werden.

  • Seite 16: Hinweis- Und Warnsymbole

    Hinweis- und Hinweis- und Hinweis- und W W W W W arnsymbole arnsymbole arnsymbole Hinweis- und Hinweis- und arnsymbole arnsymbole Beachten Sie alle auf dem Produkt selbst angegebenen und beilie- genden Warnungen und Anweisungen. An besonders wichtigen Stellen werden im Handbuch Warnungen durch die nachfolgen- den Symbole gekennzeichnet.
  • Seite 17 vicearbeiten / vicearbeiten / vicearbeiten / W W W W W ar ar ar ar artung tung tung Servicearbeiten / vicearbeiten / tung tung Sollte das Gerät beschädigt sein, ziehen Sie den Netzstecker aus der Steckdose, und ziehen das Telefonkabel aus der Anschlußdo- se.

  • Seite 18: Schreibweisen Des Handbuches

    Achtung ! Bildtrommeleinheit und Tonerkassette für dieses Faxgerät sind mit Type 5 gekennzeichnet; die Tonerkassette kann ausschließlich in diesem Faxgerät verwendet werden. Um gute Druckergebnisse zu gewährleisten, sollten Sie die Lagerzei- ten für Verbrauchsmaterial (Tonerkassette, Bildtrommeleinheit) und Druckmaterial (Papier, Folien usw.) geringhalten. Die Lagerzeit sollte ein Jahr nicht überschreiten.
  • Seite 19 Diese Seite bleibt aus technischen Gründen frei.

  • Seite 20: Kapitel 1: Vorstellen Des Gerätes

    Kapitel 1: Vorstellen des Gerätes Kapitel 1: Kapitel 1: Kapitel 1: V V V V V or or or or or stellen des Gerätes stellen des Gerätes stellen des Gerätes stellen des Gerätes Kapitel 1: Kapitel 1: stellen des Gerätes Das F Das F erät und seine...

  • Seite 21: Seitenansicht

    Kapitel 1: Vorstellen des Gerätes Empfangene und gedruckte Faxnachrichten werden im Kopieausga- befach abgelegt. Die Kopieauflage vergrößert die Auflagefläche des Kopieausgabe- faches. In die Papierkassette wird das zu bedruckende Papier eingelegt. Die Dokumentenauflage vergrößert die Auflagefläche des Doku- menteneinzugs. Über den manuellen Papiereinzug können Sie einzelne Blätter zu- führen, die bedruckt werden sollen.

  • Seite 22: Rückansicht

    Kapitel 1: Vorstellen des Gerätes An der Netzbuchse schließen Rückansicht Sie das beiliegende Netzkabel Netzbuchse Über die obere Leitungsbuchse verbinden Sie Ihr Faxgerät mit ei- ner Amtsleitung oder Nebenstel- lenanlage. Die beiden unteren Buchsen werden mit einem Ka- bel verbunden, bzw. der Hand- apparat (Zubehör) wird hier an- geschlossen.

  • Seite 23: Innenansicht

    Kapitel 1: Vorstellen des Gerätes Innenansicht Mit Hilfe der Bildtrommelein- heit wird das zu druckende Bild auf das Papier übertragen. Be- rühren Sie nicht die grüne Ober- fläche der Bildtrommel. In der Tonerkassette befindet sich der Tonervorrat. Die Heizungseinheit fixiert den Toner auf dem Papier.

  • Seite 24: Die Funktionstasten

    Kapitel 1: Vorstellen des Gerätes Das Anzeigefeld (Display) umfaßt vier Zeilen zu je 20 Zeichen, in Anzeigefeld denen Buchstaben und Zahlen dargestellt werden können. Sie fin- den dort Hinweise zum aktuellen Betriebszustand. Über die Funktionstasten steuern Sie das Faxgerät. Sie können zum Funktionstasten Beispiel die Einstellungen für die Auflösung und den Kontrast än- dern.

  • Seite 25: Wahlwiederholung

    Kapitel 1: Vorstellen des Gerätes BINDESTRICH Diese Taste wird für die Amtsholung über »Flash« und »Erde« be- nutzt. Bei der Eingabe der Senderkennung erreichen Sie über diese Taste das »+«-Zeichen. WAHLWIEDER- Die zuletzt gewählte Teilnehmernummer wird nach der Betätigung HOLUNG der Taste WAHLWIEDERHOLUNG noch einmal gewählt.
  • Seite 26 Kapitel 1: Vorstellen des Gerätes Diese Taste ermöglicht eine Umschaltung zwischen dem Impuls- wahlverfahren (IWV) und dem Tonwahlverfahren (MFV) während des laufenden Gespräches. Auch während der Speicherung neuer Telefonnummern können Sie mittels der Taste das Wahlverfahren wechseln. SONDERZEICHEN Neben der Standardfunktion ermöglicht diese Taste die Eingabe von Sonderzeichen, die über die numerische Tastatur nicht verfügbar sind.

  • Seite 27: Die Zielwahltasten

    Kapitel 1: Vorstellen des Gerätes START/ Durch Betätigung der START-Taste wird die zur Zeit im Anzeigefeld angezeigte Aktion ausgeführt, bzw. der Übertragungsvorgang be- EIGENKOPIE ginnt. Je nach Baureihe kann für EIGENKOPIE auch der Zusätzlich starten Sie über diese Taste die Kopierfunktion. Nach dem Begriff KOPIE verwendet Einlegen eines Dokumentes wird durch die Betätigung der Taste werden.

  • Seite 28: Die Anzeigelampen

    Kapitel 1: Vorstellen des Gerätes Sie können das Zielwahltastenfeld beschriften. Schieben Sie dazu die durchsichtige Abdeckung des Tastenfeldes hoch und nehmen Sie die Schablone heraus, um sie zu beschriften. Die Anzeigelampen Die Anzeigelampen Die Anzeigelampen Die Anzeigelampen Die Anzeigelampen Beim Einlesen eines Dokumentes zeigen diese Lampen die aktuelle AUFLÖSUNG Auflösung.

  • Seite 29: Die Onsignale

    Kapitel 1: Vorstellen des Gerätes Die T T T T T onsignale onsignale onsignale onsignale onsignale Standardton [ - ] Bei jeder Tastenbetätigung hören Sie als akustische Rückmeldung einen kurzen Pfeifton. Empfangs- Ist die Gegenstelle empfangsbereit, wird dies durch einen drei Sekunden dauernden Signalton angezeigt.

  • Seite 30: Kapitel 2: Normalbetrieb

    Kapitel 2: Normalbetrieb Kapitel 2: Normalbetrieb Kapitel 2: Normalbetrieb Kapitel 2: Normalbetrieb Kapitel 2: Normalbetrieb Kapitel 2: Normalbetrieb Senden Senden Senden Senden Senden Ein Dokument wird in vier Schritten gesendet: Dokument einlegen Auflösung und Kontrast einstellen Die Auflösung und der Kontrast müssen nicht bei Gegenstelle wählen jeder Übertragung neu...

  • Seite 31: Auflösung Einstellen

    Kapitel 2: Normalbetrieb Auflösung einstellen Mit der Taste AUFLÖSUNG stellen Sie die Auflösung ein, mit der das Dokument übertragen werden soll. Bei der vorgegebenen horizonta- len Auflösung von 300 dpi stehen in der Vertikalen folgende Auflö- sungen zur Verfügung: STD (STANDARD) mit 3,85 Zeilen pro Millimeter FEIN mit 7,7 Zeilen pro Millimeter...
  • Seite 32 Kapitel 2: Normalbetrieb Kurzwahlnummer: Haben Sie die gewünschte Rufnummer als Kurzwahlnummer ab- gelegt, drücken Sie die Taste KURZWAHL und geben Sie anschlie- ßend die Kurzwahlnummer über das numerische Tastenfeld ein. Drücken Sie dann die Taste EINGABE. Zur Kontrolle erscheint der Name oder die Rufnummer der Gegenstelle im Anzeigefeld.

  • Seite 33: Senden

    Kapitel 2: Normalbetrieb 5. Drücken Sie die Taste START, um mit der Übertragung zu begin- nen. Falls Sie die Faxnachricht an mehrere Teilnehmer versenden möchten, drücken Sie die Taste EINGABE und fügen Sie weitere Teilnehmer hinzu. 6. Sollte kein passender Eintrag vorhanden sein, wird folgende Mel- dung ausgegeben: NICHT GESPEICHERT 7.

  • Seite 34: Rundsenden

    Kapitel 2: Normalbetrieb Rundsenden Rundsenden Rundsenden Rundsenden Rundsenden Möchten Sie eine Faxnachricht an mehrere Gegenstellen senden, können Sie dies durch die Funktion »Rundsenden« vereinfachen. In dieser Betriebsart wird das Dokument einmal eingelesen und dann nacheinander an bis zu 150 Gegenstellen übertragen. 1.

  • Seite 35: Gruppenwahl

    Kapitel 2: Normalbetrieb 3. Drücken Sie EINGABE. RDS.-TEILNEHMER: 1 ZIEL(E) WÄHLEN START ZUR ANWAHL MIT EINGABE BESTÄT. 4. Möchten Sie weitere Ziele wählen, wiederholen Sie die Schritte 2 und 3. Wollen Sie kein weiteres Ziel wählen, drücken Sie START. Das Faxgerät liest das Dokument ein und überträgt es nacheinan- der an alle gewählten Gegenstellen.

  • Seite 36: Empfangen

    Kapitel 2: Normalbetrieb 4. Die Verbindung zur Gegenstelle wird gelöst. 5. Dokument entnehmen. Beim Speichersenden können Dokumente in einem Arbeitsgang an mehrere Gegenstellen übertragen werden (Rundsenden). Achten Sie darauf, daß der Speicher des Faxgerätes begrenzt ist. Sollte es auf Grund der Datenmenge zu einem Speicherüberlauf (SPEICHER VOLL) kommen, verzögert sich der Einlesevorgang so lange, bis ein Teil des Speichers durch die Übertragung wieder geleert ist.

  • Seite 37: Tel/Fax Umschaltung (T/F)

    Kapitel 2: Normalbetrieb TEL/FAX In dieser Betriebsart nimmt das Faxgerät den Anruf entgegen und erkennt, ob es sich um eine Faxnachricht oder ein Telefongespräch Umschaltung (T/F T/F) handelt. Bei einer Faxnachricht schaltet das Gerät in den automati- Bei einem »Telefongespräch« wird in jedem Fall eine Ver- schen Empfang und druckt die Faxnachricht aus.

  • Seite 38: Pc-Modus (Pc)

    Kapitel 2: Normalbetrieb 2. Drücken Sie die Taste MENÜ/ENDE. MENÜ 6 ABRUFEN SE/EM 7>SPEICHER DRUCKEN 8 BERICHTE DRUCKEN 3. Geben Sie die Zahl 04 über das numerische Tastenfeld ein. 04 SPEICHERPASSWORT PASSWORT: 4-STELLIG EINGEBEN 4. Geben Sie ein vierstelliges Paßwort über das numerische Tastenfeld ein.

  • Seite 39: Weiterleiten (Wlt)

    Kapitel 2: Normalbetrieb Weiterleiten (WLT Weiterleiten (WLT Weiterleiten (WLT) Sie können Ihr Faxgerät so einstellen, daß empfangene Faxnachrich- Weiterleiten (WLT Weiterleiten (WLT ten automatisch an ein anderes Faxgerät weitergeleitet werden. Da- Vor dem Aktivieren der Weiterleitung (WLT) muß bei empfängt Ihr Faxgerät zunächst die Nachricht und legt sie im die Zielrufnummer pro- Speicher ab.
  • Seite 40 Kapitel 2: Normalbetrieb 3. Drücken Sie zweimal die Cursortaste UNTEN. MENÜ 8 BERICHTE DRUCKEN 9>EINGABE ZW/KW/GRP 10 EINSTELLUNGEN 4. Drücken Sie die Taste EINGABE. EINGABE ZW/KW/GRP 1>ZW/KW EINGEBEN 2 GRUPPE 3 STAPELSENDEZEIT 5. Drücken Sie dreimal die Cursortaste UNTEN. EINGABE ZW/KW/GRP 3 STAPELSENDEZEIT 4>WEITERLEITEN-NR.
  • Seite 41 Kapitel 2: Normalbetrieb 8. Drücken Sie die Taste EINGABE. EINGABE ZW/KW/GRP 3 STAPELSENDEZEIT 4>WEITERLEITEN-NR. 5 WEITER BEI P-STAU 9. Drücken Sie die Taste MENÜ/ENDE. Rufnummer für 1. Stellen Sie sicher, daß sich kein Dokument im Dokumenteneinzug oder im Speicher befindet. Weiterleitung eingeben (nur bei Papier-/...
  • Seite 42 Kapitel 2: Normalbetrieb 5. Drücken Sie viermal die Cursortaste UNTEN. EINGABE ZW/KW/GRP 4 WEITERLEITEN-NR. Für ein »Weiterleiten bei 5>WEITER BEI P-STAU Tonermangel« muß die 6 RELAISRDS-BERICHT Funktion Tonermangel- Speicheempfang (Anhang 6. Drücken Sie die Taste EINGABE. C) freigeschaltet sein. WEITER BEI P-STAU NUMMER: 7.

  • Seite 43: Empfangsmodus Einstellen

    Kapitel 2: Normalbetrieb Empfangsmodus einstellen Empfangsmodus einstellen Empfangsmodus einstellen Empfangsmodus einstellen Empfangsmodus einstellen 1. Stellen Sie sicher, daß sich kein Dokument im Dokumenteneinzug oder im Speicher befindet. 19:56 FAX SPEICHER FREI 100% 2. Drücken Sie die Taste MENÜ/ENDE. MENÜ 6 ABRUFEN SE/EM 7>SPEICHER DRUCKEN 8 BERICHTE DRUCKEN 3.

  • Seite 44: Empfang Ohne Papier

    Kapitel 2: Normalbetrieb Ist die Papierkassette leer, werden empfangene Faxnachrichten im Empfang ohne Speicher abgelegt. Nachdem Sie Papier nachgefüllt haben, werden Papier alle gespeicherten Nachrichten gedruckt. Empfang ohne Wenn Sie diese Funktion freigegeben haben (16: TONERMANGEL SP-EM, siehe Anhang C), werden bei Tonermangel empfangene Fax- Toner nachrichten zunächst im Speicher abgelegt.
  • Seite 45 Kapitel 2: Normalbetrieb Sie können das Faxgerät so einstellen, daß bei Tonermangel empfan- gene Faxnachrichten im Speicher abgelegt werden. Wenn Sie die Tonerkassette gewechselt haben, werden die zwischengespeicherten Faxnachrichten gedruckt. Falls Sie keine neue Tonerkassette zur Hand haben, können Sie einen Ausdruck erzwingen. Hinweis ! Bei Tonermangel kann der Ausdruck der Faxnachricht schlecht oder gar nicht lesbar sein.

  • Seite 46: Kopieren

    Kapitel 2: Normalbetrieb K K K K K opieren opieren opieren opieren opieren Ihr Faxgerät kann Dokumente auch kopieren. Sie können wählen, ob eine oder bis zu 99 Kopien gedruckt werden sollen. Es ist auch mög- lich, mehrseitige Dokumente zu kopieren. Nachdem Sie die Kopierfunktion gestartet haben, liest das Faxgerät die Vorlage in den Speicher ein.
  • Seite 47 Kapitel 2: Normalbetrieb P P P P P apier nac apier nac apier nac hleg hleg apier nac apier nachleg hleg hlegen Ist der Papiervorrat erschöpft, erscheint im Anzeigefeld die Meldung KEIN PAPIER. Beheben Sie das Papierende wie folgt: 1. Ziehen Sie die Papierkassette ganz aus dem Faxgerät heraus. 2.
  • Seite 48 Kapitel 2: Normalbetrieb 1. Vergewissern Sie sich, daß der vorherige Kopier- oder Faxauftrag erledigt ist. 19:56 FAX SPEICHER FREI 100% 2. Öffnen Sie den manuellen Pa- piereinzug, indem Sie in die Aussparung fassen, und die Auflage nach unten klappen. 3. Stellen Sie die beiden Papier- Falls Sie ein anderes als das standardmäßige Papierfor- führungen auf die Breite des...
  • Seite 49 Kapitel 2: Normalbetrieb Diese Seite bleibt aus technischen Gründen frei. 2-20...

  • Seite 50: Kapitel 3: Berichte

    Kapitel 3: Berichte Kapitel 3: Berichte Kapitel 3: Berichte Kapitel 3: Berichte Kapitel 3: Berichte Kapitel 3: Berichte Ihr Faxgerät kann folgende Berichte drucken: Im Sendebericht finden Sie Informationen über die letzte Fax- übertragung. Informationen zu fehlerhaften Übertragungen werden im Fehler- bericht ausgegeben.

  • Seite 51: Automatischer Berichtsdruck

    Kapitel 3: Berichte Automatischer Sie können Ihr Faxgerät so einstellen, daß nach bestimmten Vorgän- gen automatisch ein Bericht ausgedruckt wird: Berichtsdruck 70: Sendebericht: Nach jeder Übertragung 71: Rundsendebericht: Nach jedem Rundsenden 1. Stellen Sie sicher, daß sich kein Papier im Dokumenteneinzug be- findet.

  • Seite 52: Manueller Berichtsdruck

    Kapitel 3: Berichte BERICHTE 70> SENDEBERICHT RUNDSENDEBERICHT BILD IM SENDEBER. 4. Drücken Sie die Taste MENÜ/ENDE. Manueller Um einen Bericht manuell zu drucken, gehen Sie wie folgt vor: Berichtsdruck 1. Stellen Sie sicher, daß sich kein Papier im Dokumenteneinzug be- findet.
  • Seite 53 Kapitel 3: Berichte 5. Drücken Sie so oft die Cursortaste UNTEN, bis der gewünschte Bericht markiert (>) ist. BERICHTE DRUCKEN FUNKTIONSLISTE 2> KONFIGURATION TELEFONVERZEICHN. 6. Drücken Sie die Taste EINGABE, der Bericht wird gedruckt. KONFIGURATION DRUCKVORGANG 7. Drücken Sie die Taste MENÜ/ENDE.

  • Seite 54: Sendebericht (Fehlerbericht)

    Kapitel 3: Berichte Sendebericht (Fehlerbericht) Sendebericht (Fehlerbericht) Sendebericht (Fehlerbericht) Sendebericht (Fehlerbericht) Sendebericht (Fehlerbericht) Der Sendebericht enthält Informationen über die letzte Faxübertra- gung. Erkennt das Faxgerät einen Übertragungsfehler, wird ein Feh- lerbericht gedruckt. Dieser Fehlerbericht entspricht im Aufbau dem Sendebericht. Um einen Sendebericht der letzten Faxübertragung zu drucken, drücken Sie zweimal die Taste EINGABE.

  • Seite 55: Modus / Ergebnis

    Kapitel 3: Berichte Modus / Ergebnis Nachfolgend finden Sie eine Auflistung der Abkürzungen, die in den Spalten MODUS und ERGEBNIS verwendet werden. Abkürzung Bedeutung BSTZT Gegenstelle besetzt STOP STOP -Taste wurde gedrückt RUNDS. Rundsenden beendet AUSGANG Eine Faxnachricht wurde gesendet EINGANG Eine Faxnachricht wurde empfangen ABGER.
  • Seite 56 Kapitel 3: Berichte Servicecode Beschreibung 14C3 Wählzeit überschritten 21A0 DIS/DTC-Signal nicht empfangen 21A1 DIS/DTC-Signal fehlerhaft 21A3 Keine Antwort auf dreimaliges Senden des TCF-Signals 21A4 Rückstufung durch FTT nicht möglich 21A5 Reaktion auf TCF-Signal war falsch 21B0 Gegenstelle kann nicht vertraulich empfangen 21B1 Gegenstelle kann kein Relaisrundsenden 21C0...
  • Seite 57 Kapitel 3: Berichte Servicecode Beschreibung 39B1 Speicherüberlauf, die empfangene Faxnachricht konnte nicht im Speicher abgelegt werden 39C0 Decoder-Hardwarefehler 39C1 Decoder-Hardwarefehler 41A0 Keine Antwort auf die letzten drei Signale 41A6 Empfangenes Signal war falsch 41A9 Rückstufung in Phase C nicht möglich 41C8 T5-Laufzeitfehler (ITU ECM) 41CE...
  • Seite 58 Kapitel 3: Berichte Servicecode Beschreibung 9090 DCN-Signal empfangen 90B1 Speicherfehler 90C1 Dokument wurde vor der Übertragung entfernt 90C6 Laufzeitfehler während des Empfangs 90C7 Fehlerprotokoll empfangen 90D4 Hardwarefehler im Übertragungssystem 90D5 ENCODER-Fehler 90F0 Option-Fehler (zweiter Papierschacht) 90F1 Lüfterfehler 90F2 Heizungsfehler 90F3 Falsche Papiergröße 90F4 Gehäusedeckel offen...

  • Seite 59: Servicecodes (G4, Isdn)

    Kapitel 3: Berichte Nachfolgend finden Sie eine Auflistung der Servicecodes, die in der Servicecodes Spalte SERVICECODE bei installierter ISDN-Karte (siehe Anhang D) (G4, ISDN) verwendet werden. Klassifikation Code Beschreibung Alarm Ergebnis Anm. Dch layer 2 BB02 LSING ISDN board error BB03 Line draw out BB04 Link release by network BB05 TEI release by network...
  • Seite 60 Kapitel 3: Berichte Klassifikation Code Beschreibung Alarm Ergebnis Anm. BA2C Requested circuit/channel not available Handling of the redial BA2F Resources unavailable, unspecified BA31 Quality of Service unavailable BA32 Requested facility not subscribed BA39 Bearer capability not authorized Handling in G3 fallback BA3A Bearer capability not presently available Handling in G3 fallback...
  • Seite 61 Kapitel 3: Berichte Klassifikation Code Beschreibung Alarm Ergebnis Anm. BA64 Invalid information element contents BA65 Message not compatible with call state ON BA66 Recovery on timer expiry BA6F Protocol error, unspecified Handling in G3 fallback BA7F Interworking, unspecified Handling in G3 fallback BB01 CONN message wait time out BB07 Reset request by network...
  • Seite 62 Kapitel 3: Berichte Klassifikation Code Beschreibung Alarm Ergebnis B219 Packet that is not adaptable to Status transition (CQ packet) B221 Unallowable packet (Packet type not clear) B222 Unallowable packet (Call by special incoming logic channel) B226 Unallowable packet (Too short packet) B227 Unallowable packet (Too long packet) B229 Unallowable packet (Restart packet in which LCN or LCQN is not 0)
  • Seite 63 Kapitel 3: Berichte Klassifikation Code Beschreibung Alarm Ergebnis Bch layer 5 B901 Command response reception error B902 Non-implicit command response received B903 Lack of essential parameter B904 Invalid parameter reception B905 Invalid parameter value reception B906 Window size over reception B907 Document reference number error B908 Length illegal B909 Check point error...

  • Seite 64: Netzausfallbericht

    Kapitel 3: Berichte Netzausfallbericht Netzausfallbericht Netzausfallbericht Netzausfallbericht Netzausfallbericht Falls die Stromversorgung für das Faxgerät ausfällt, während sich eine Faxnachricht im Speicher des Gerätes befindet, druckt das Fax- gerät nach wiederhergestellter Stromversorgung einen Netzausfall- bericht. In diesem Bericht werden Informationen über die verloren gegangenen Faxnachrichten gedruckt.

  • Seite 65: Grundeinstellung

    Kapitel 3: Berichte K K K K K onfigurationsberic onfigurationsberic onfigurationsberic onfigurationsbericht ht ht ht ht onfigurationsberic Der Konfigurationsbericht gibt Ihnen Informationen über die Einstel- lungen des Faxgerätes, die Sie selbst ändern können. Je nach instal- liertem Zubehör (z. B. ISDN-Karte) können Funktionen im Konfigura- tionsbericht zusätzlich erscheinen (*) oder wegfallen (**).
  • Seite 66 Kapitel 3: Berichte WAHLPARAMETER <40>WAHLWIEDERHOLUNGEN 10 MAL <41>WAHLWIEDERHOL. ZEIT 1MIN <42>AUTOMATISCHER START <44>BESTETZTTONERKENNUNG <45>MFV/IWV <50>NEBENSTELLE <51>AMTSANLASSUNG ERDE <52>AMTSKENNZIFFER EMPFANGSOPTIONEN <60>LAUTSTÄRKE KLINGEL <61>FERNEMPFANG <62>T/F ZEITSCHALTER 35 SEK <63>DAUERWARNSIGNAL <64>PC/FAX SCHALTER <65>CNG-AUSWERTUNG <66>RUFBEANTWORTUNG 1.RUF <67>DISTINCTIVE RING ----------------------------------------------------------------------------- ----------------------------------------------------------------------------- KONFIGURATIONSBERICHT S2 31/06/1999 10:22 TN=569348 KONFIGURATION BERICHTSOPTIONEN...

  • Seite 67: Telefonverzeichnis

    Kapitel 3: Berichte T T T T T elef elef elef verz verz hnis hnis elef elefon onverz verz verzeic eichnis hnis hnis Im Telefonverzeichnis wird die Belegung der Zielwahltasten, Kurz- wahlnummern und Gruppen aufgeführt. ----------------------------------------------------------------------------- TELEFONVERZEICHNIS [1] 31/06/1999 10:31 [2] TN=56934857 NAME TEL.-NR.
  • Seite 68 Kapitel 3: Berichte ----------------------------------------------------------------------------- GRUPPENLISTE DRUCKEN [1] 31/06/1999 10:31 [2] TN=8647665798 [3] GRUPPENNR.1 [4] NAME NAME 1 = FA. HAMMELMANN 81 = HASNA CORPORATION ----------------------------------------------------------------------------- Datum und Uhrzeit des Ausdrucks Senderkennung des eigenen Faxgerätes Nummer der Gruppe Namen der Gegenstellen 3-19...

  • Seite 69: Rundsendebericht

    Kapitel 3: Berichte Rundsendebericht Rundsendebericht Rundsendebericht Rundsendebericht Rundsendebericht Damit Sie das Ergebnis eines Rundsendens prüfen können, wird nach den Übertragungen ein Rundsendebericht gedruckt. Sie kön- nen das Faxgerät auch so einstellen, daß nach jedem Rundsenden automatisch ein Rundsendebericht gedruckt wird. Dies wird weiter vorne in diesem Kapitel beschrieben.

  • Seite 70: Funktionsliste

    Kapitel 3: Berichte Funktionsliste Funktionsliste Funktionsliste Funktionsliste Funktionsliste Die Funktionsliste gibt Ihnen eine Übersicht über die Funktionen und Einstellmöglichkeiten des Faxgerätes. ----------------------------------------------------------------------------- FUNKTIONSLISTE S1 17/07/1999 10:31 TN=48543798 ZUM EINSTELLEN DER FUNKTIONEN -BITTE MENÜ DRÜCKEN -DIE EINZELNEN MENÜPUNKTE ERREICHEN SIE MIT DEM -MEHRFACHPFEILTASTEN-SCHALTER SCHNELLZUGRIFF AUF FUNKTIONEN: -MENÜ-TASTE DRÜCKEN...
  • Seite 71 Kapitel 3: Berichte RUFNUMMERN EINGEBEN ZIELWAHL / KURZWAHL GRUPPE STAPEL SENDEZEIT WEITERLEITUNGSNUMMER WEITERLEITUNGSNR. PAP-STAU RELAISRUNDSENDEBERICHT NR. EINST. DATUM/UHRZEIT <00>DATUM/UHR EINSTELLEN NAME/NUMMER/PASSWORT <01>KENNUNG <02>ABSENDERNAME <03>PERSÖNLICHE MAILBOX <04>SPEICHERPASSWORT <05>ISDN-RUFNUMMER (erscheint nur bei installierter ISDN-Karte) <06>ISDN-UNTERADRESSE (erscheint nur bei installierter ISDN-Karte) ----------------------------------------------------------------------------- 3-22...
  • Seite 72 Kapitel 3: Berichte Bei installierter ISDN-Karte (Zubehör) können Funktionen in der Liste zusätzlich erscheinen (*) oder wegfallen (**). ----------------------------------------------------------------------------- FUNKTIONSLISTE S2 17/07/1999 10:31 TN=48543798 MENÜ EINST. GERÄTEEINSTELLUNG <10>BETRIEBSART FAX/TEL/TF/TAD/SP./PC/WTL <11>MONITORLAUTSTÄRKE LAUTSTÄRKE AUSWÄHLEN <12>BESTÄTIGUNGSTON LAUTSTÄRKE AUSWÄHLEN <13>SPRACHE ENGLISH/DEUTSCH <14>FERNWARTUNG EIN/AUS <15>AUFLÖSUNG/KONTRAST AUFLÖSUNG/KONTRAST <16>TONERMANGEL SP-EM EIN/AUS...
  • Seite 73 Kapitel 3: Berichte <50>NEBENSTELLE EIN/AUS <51>AMTSANLASSUNG FLASH/ERDE/NORMAL <52>AMTSKENNZIFFER AUS/4-STELLIG EMPFANGSOPTIONEN <60>LAUTSTÄRKE KLINGEL AUS/EIN/LERNEN <61>FERNEMPFANG AUS/00-99/**/## <62>T/F ZEITSCHALTER 20/35 SEKUNDEN <63>DAUERWARNSIGNAL EIN/AUS <64>PC/FAX SCHALTER EIN/AUS <65>CNG-ZÄHLER 1-5 MAL <66>RUFBEANTWORTUNG 1.RUF/5/10/15/20 SEK <67>DISTINCTIVE RING AUS/EIN/EINSTELLEN ----------------------------------------------------------------------------- Bei installierter Netzwerkkarte (Zubehör) können Funktionen in der Liste zusätzlich erschei- nen (*).

  • Seite 74: Statusbericht

    Kapitel 3: Berichte Statusbericht Statusbericht Statusbericht Statusbericht Statusbericht Im Statusbericht werden die Ergebnisse der letzten Übertragungen aufgelistet. ----------------------------------------------------------------------------- STATUSBERICHT [1] 31/06/1999 10:31 [2] TN=21569445 GESAMTZEIT AUSGANG=00:00' EINGANG=00:00' [10] [10] [10] [10] [10] DATUM ZEIT S/E DAUER GEGENSTELLE MODUS SEITEN ERGEBNIS 09/03 10:48 00'16"...

  • Seite 75: Speicherbericht

    Kapitel 3: Berichte Speicherbericht Speicherbericht Speicherbericht Speicherbericht Speicherbericht Im Speicherbericht finden Sie eine Auflistung der Dokumente, die sich zur Zeit im Speicher des Faxgerätes befinden. ----------------------------------------------------------------------------- AKTIVE SPEICHERAUFTRÄGE [1] 31/05/1999 10:50 [2] TN=74804667345 [3] EMPFANG EINTRAG SEITEN [3] ÜBERTRAGUNG DATUM ZEIT GEGENSTELLE MODUS...

  • Seite 76: Nic Configuration

    Kapitel 3: Berichte NIC K NIC K onfiguration onfiguration NIC K NIC K NIC Konfiguration onfiguration onfiguration Falls Sie die Netzwerk-Karte (Zubehör) eingebaut haben, finden Sie in der NIC Konfiguration die aktuellen Einstellungen der Karte. ----------------------------------------------------------------------------- NIC CONFIGURATION [1] 31.06.1998 10:50 [2] TN=ABCD MLETB07 Version 1.0.1 TCP/IP status...

  • Seite 77: Vertraulicher Empfangsbericht

    Kapitel 3: Berichte V V V V V er er er er ertraulic traulic traulic her Empfangsberic her Empfangsbericht ht ht ht ht her Empfangsberic traulic traulicher Empfangsberic her Empfangsberic Nachdem eine Faxnachricht in eine paßwortgeschützte Mailbox Ih- Die vertrauliche Kommuni- kation wird in Kapitel 4 res Faxgerätes empfangen wurde, wird ein sogenannter »vertrauli- beschrieben.

  • Seite 78: Protokollbericht

    Kapitel 3: Berichte Protokollbericht Protokollbericht Protokollbericht Protokollbericht Protokollbericht Der Protokollbericht wird nur vom autorisierten Servicetechniker be- nötigt. Zähler anzeigen Zähler anzeigen Zähler anzeigen Zähler anzeigen Zähler anzeigen In diesem Faxgerät sind mehrere Zähler eingebaut, die je nach Bedarf angezeigt werden können. Der Anwender kann nur den Trommel- zähler zurücksetzen, wenn die Bildtrommel ihre ausgewiesene Standzeit erreicht hat.
  • Seite 79 Kapitel 3: Berichte Falls die Zähler zu Kontroll- oder Referenzzwecken eingesetzt wer- den sollen, muß durch einen autorisierten Lieferanten sichergestellt werden, daß die Zähler zu Beginn der Kontrollperiode auf Null ste- hen. Um die Zählerstände anzeigen zu lassen, gehen Sie wie folgt vor: 1.
  • Seite 80 Kapitel 3: Berichte 5. Drücken Sie die Cursortaste UNTEN einmal, um den Druck-Zäh- ler anzuzeigen. Um den Scan-Zähler anzuzeigen, drücken Sie zweimal die Cursortaste UNTEN. ZÄHLER TROMMELZÄHLER 2> DRUCKERZÄHLER SCANNERZÄHLER 6. Drücken Sie die Taste EINGABE, der Zähler wird angezeigt. DRUCKERZÄHLER ANZAHL: [000874]...
  • Seite 81 Kapitel 3: Berichte Diese Seite bleibt aus technischen Gründen frei. 3-32...

  • Seite 82: Kapitel 4: Zusätzliche Funktionen

    Kapitel 4: Zusätzliche Funktionen Kapitel 4: Zusätzliche Funktionen Kapitel 4: Zusätzliche Funktionen Kapitel 4: Zusätzliche Funktionen Kapitel 4: Zusätzliche Funktionen Kapitel 4: Zusätzliche Funktionen Zielwahl: Sie können 40 Zielwahltasten mit Rufnummern belegen. Kurzwahl: Insgesamt 100 Kurzwahlnummern können mit Ruf- nummern belegt werden. Gruppenwahl: Die Gruppenwahl ermöglicht es, eine Faxnach- richt in einem Vorgang an mehrere Gegenstellen zu übertragen.

  • Seite 83: Zielwahl

    Kapitel 4: Zusätzliche Funktionen Zielwahl Zielwahl Zielwahl Zielwahl Zielwahl Sie können 40 Zielwahltasten mit Rufnummern belegen. Mit Hilfe dieser Funktion brauchen Sie Faxnummern nicht jedesmal einzuge- ben, sondern können diese mit einem Tastendruck abrufen. Neben der Rufnummer wird der Name des Empfängers und eine alternative Rufnummer abgespeichert.
  • Seite 84 Kapitel 4: Zusätzliche Funktionen 5. Drücken Sie abermals die Taste EINGABE. ZW/KW WÄHLEN [_ 1] 1> ANDREA 6. Drücken Sie die Zielwahltaste, der Sie eine Rufnummer zuordnen wollen. ZW/KW WÄHLEN [_25] NUMMER: 7. Geben Sie die gewünschte Faxnummer über das numerische Ta- Die Rufnummer darf aus maximal 40 Zeichen stenfeld ein.
  • Seite 85 Kapitel 4: Zusätzliche Funktionen 10. Drücken Sie die Taste EINGABE. ZW/KW WÄHLEN [_25] ALTERNATIVNUMMER: 11. Geben Sie eine alternative Rufnummer über das numerische Ta- stenfeld ein. Falls Sie keine alternative Nummer eingeben möch- ten, drücken Sie die Taste EINGABE unf fahren mit Schritt 13 fort. ZW/KW WÄHLEN [_25] ALTERNATIVNUMMER: 0987654321...

  • Seite 86: Zielwahltastenbelegung Ändern

    Kapitel 4: Zusätzliche Funktionen 15. Nun können Sie den Echoschutz (siehe dazu auch Anhang G) ein- Falls Sie sich über diese Einstellung nicht im klaren bzw. ausschalten. Wählen Sie die gewünschte Einstellung mit den sind, übernehmen Sie die Cursortasten UNTEN und OBEN. Grundeinstellung.

  • Seite 87: Kurzwahl

    Kapitel 4: Zusätzliche Funktionen K K K K K urzwahl urzwahl urzwahl urzwahl urzwahl Sie können Faxnummern eine zwei- bzw. dreistellige Kurzwahlnum- mer zuweisen. Um diese Nummer anzuwählen, brauchen Sie dann lediglich die Taste KURZWAHL zu drücken und die entsprechende Kurzwahlnummer über das numerische Tastenfeld einzugeben.
  • Seite 88 Kapitel 4: Zusätzliche Funktionen 5. Drücken Sie abermals die Taste EINGABE. ZW/KW WÄHLEN [_ 1] 1> 6. Geben Sie die Kurzwahlnummer (ab Nummer 41) über das nume- Die Nummern 1-40 entsprechen den Nummern rische Tastenfeld ein. auf den Zielwahltasten. ZW/KW WÄHLEN [81_] 41>...
  • Seite 89 Kapitel 4: Zusätzliche Funktionen Der Name darf aus maximal 10. Geben Sie den Namen der Gegenstelle über das Zielwahltasten- 15 Zeichen bestehen. Die feld ein. Zielwahltaste 36 erzeugt ein Leerzeichen; ein Sonderzeichen erreichen Sie über die ZW/KW WÄHLEN [41_] Zielwahltaste 20 (SONDER- NAME: ZEICHEN).

  • Seite 90: Kurzwahlnummernbelegung Ändern

    Kapitel 4: Zusätzliche Funktionen 15. Drücken Sie die Taste EINGABE. EINGABE ZW/KW/GRP 1> ZW/KW EINGEBEN GRUPPE STAPELSENDEZEIT 16. Drücken Sie die Taste MENÜ/ENDE. Kurzwahlnummern- Führen Sie die oben genannten Schritte aus, um die Belegung einer Kurzwahlnummer zu ändern. Überschreiben Sie die Rufnummer und belegung ändern den Namen mit den neuen Daten.

  • Seite 91: Gruppe Einrichten

    Kapitel 4: Zusätzliche Funktionen Gruppe einrichten 1. Stellen Sie sicher, daß sich kein Dokument im Dokumenteneinzug oder im Speicher befindet. 19:56 FAX SPEICHER FREI 100% 2. Drücken Sie die Taste MENÜ/ENDE. MENÜ ABRUFEN SE/EM 7> SPEICHER DRUCKEN BERICHTE DRUCKEN 3. Drücken Sie zweimal die Cursortaste UNTEN. MENÜ...
  • Seite 92 Kapitel 4: Zusätzliche Funktionen 6. Drücken Sie die Taste EINGABE. GRUPPE GRUPPENNR: [_ ] EINGABE 1-20 7. Geben Sie die Nummer der Gruppe über das numerische Tasten- feld ein. GRUPPE GRUPPENNR: [1_] EINGABE WENN FERTIG 8. Drücken Sie die Taste EINGABE. EINTRÄGE ZIEL(E) WÄHLEN MIT START BESTÄTIGEN...

  • Seite 93: Gruppe Wählen

    Kapitel 4: Zusätzliche Funktionen 10. Wiederholen Sie den Schritt 9 so oft, bis Sie alle Rufnummern der Gruppe hinzugefügt haben. Drücken Sie anschließend die Taste START. GRUPPENNR: 1 NAME: EINGABE WENN FERTIG 11. Geben Sie einen Namen für die Gruppe über das Zielwahltasten- Der Gruppenname darf höchstens 15 Zeichen lang feld ein.

  • Seite 94: Nummer Aus Einer Gruppe Löschen

    Kapitel 4: Zusätzliche Funktionen 3. Geben Sie das erste Zeichen des gewünschten Gruppennamens über das Zielwahltastenfeld oder über das #-Zeichen mit der Gruppennummer ein. 1. BUCHSTABE EINGEBEN 1 HASNA 1>ZWEIGSTELLE FIRMA XY 4. Wählen Sie die gewünschte Gruppe mit Hilfe der Cursortasten UNTEN und OBEN (Markierung durch »>«-Zeichen).
  • Seite 95 Kapitel 4: Zusätzliche Funktionen 3. Drücken Sie zweimal die Cursortaste UNTEN. MENÜ BERICHTE DRUCKEN 9> EINGABE ZW/KW/GRP EINSTELLUNGEN 4. Drücken Sie die Taste EINGABE. EINGABE ZW/KW/GRP 1> ZW/KW EINGEBEN GRUPPE STAPELSENDEZEIT 5. Drücken Sie die Cursortaste UNTEN. EINGABE ZW/KW/GRP ZW/KW EINGEBEN 2>...
  • Seite 96 Kapitel 4: Zusätzliche Funktionen 8. Drücken Sie die Taste EINGABE. EINTRÄGE ZIEL(E) WÄHLEN MIT START BESTÄTIGEN MIT EINGABE BESTÄT. 9. Drücken Sie die Taste EINGABE, alle Teilnehmer der Gruppe wer- den angezeigt. GRUPPENNR: 1 1> HASNA 11 FIRMA ABC 10. Wählen Sie die Nummer (bzw. den Teilnehmer, den Sie aus der Gruppe entfernen wollen) mit Hilfe der Cursortasten UNTEN und OBEN.

  • Seite 97: Rufnummern Verketten

    Kapitel 4: Zusätzliche Funktionen Rufnummern verketten Rufnummern verketten Rufnummern verketten Rufnummern verketten Rufnummern verketten Mit Hilfe dieser Funktion können Sie Rufnummern zusammenfügen, Diese Funktion ist bei installierter ISDN-Karte die unter Zielwahltasten oder Kurzwahlnummern gespeichert sind. nicht möglich. Die Funktion »Rufnummern verketten« ermöglicht auch, gespeicher- te Rufnummern über die Zifferntasten zu erweitern.

  • Seite 98: Zeitversetzt Senden

    Kapitel 4: Zusätzliche Funktionen Alternativ dazu können Sie die Rufnummer durch eine Eingabe über das numerische Tastenfeld erweitern. Diese Nummer wird an den ersten Teil »angehängt«. 5. Wenn Sie den Pfeifton des Faxgerätes der Gegenstelle hören, drük- ken Sie die Taste START. Das Dokument wird übertragen. Zeitversetzt senden Zeitversetzt senden Zeitversetzt senden...
  • Seite 99 Kapitel 4: Zusätzliche Funktionen 1. Legen Sie Ihr Dokument in den Dokumenteneinzug. 22/03/1999 15:29 TEL ZIEL(E) WÄHLEN ODER KOPIE DRÜCKEN 2. Drücken Sie die Taste MENÜ/ENDE. MENÜ 1> ZEITVERS. SENDUNG ZEITV.STAPELSEND. SENDUNG BEVORZUGT 3. Drücken Sie die Taste EINGABE. ZEITVERS. SENDUNG DATUM [22/03] ZEIT [_ :...

  • Seite 100: Zeitversetztes Senden Abbrechen

    Kapitel 4: Zusätzliche Funktionen 6. Drücken Sie die Taste EINGABE. ZEITVERS. SENDUNG ZIEL(E) WÄHLEN 7. Wählen Sie die Gegenstelle durch Eingabe der Rufnummer, durch Drücken einer Zielwahltaste oder durch Eingabe einer Kurzwahl- nummer. FIRMA ABC 0123 456 START ZUR ANWAHL 8.
  • Seite 101 Kapitel 4: Zusätzliche Funktionen 3. Falls mehrere gespeicherte Übertragungen angezeigt werden, wählen Sie die zu löschende Übertragung mit Hilfe der Cursor- tasten UNTEN und OBEN. Drücken Sie dann die Taste EINGABE. FIRMA ABC 0211 1234 LÖSCHEN DRÜCKEN 4. Drücken Sie die Taste LÖSCHEN. Die Übertragung wird gelöscht, und gegebenenfalls wird ein Sendebericht gedruckt.

  • Seite 102: Vertraulich Senden

    Kapitel 4: Zusätzliche Funktionen 1. Legen Sie Ihr Dokument in den Dokumenteneinzug. Vertraulich senden 22/03/1999 15:29 TEL ZIEL(E) WÄHLEN ODER KOPIE DRÜCKEN 2. Drücken Sie die Taste MENÜ/ENDE. MENÜ 1> ZEITVERS. SENDUNG ZEITV.STAPELSEND. SENDUNG BEVORZUGT 3. Drücken Sie dreimal die Cursortaste UNTEN. MENÜ...

  • Seite 103: Vertraulichen Empfang Vorbereiten (Mailbox Einrichten)

    Kapitel 4: Zusätzliche Funktionen Eine vertrauliche Faxnach- 6. Drücken Sie die Taste EINGABE. richt kann nur direkt übertragen werden. Eine VERTRAULICHE SE. zeitversetzte Übertragung ist nicht möglich. ZIEL(E) WÄHLEN 7. Wählen Sie den Empfänger durch Eingabe über das numerische Im weiteren Verlauf dieses Beispiels wird davon Tastenfeld, durch Drücken einer Zielwahltaste oder durch Einga- ausgegangen, daß...
  • Seite 104 Kapitel 4: Zusätzliche Funktionen 3. Geben Sie die Zahl 03 über das numerische Tastenfeld ein. 03 PERS. MAILBOX PERS.MAILBOXNUMMER: EINGEBEN 1-16 4. Geben Sie die gewünschte Mailboxnummer ein und bestätigen Sie mit der Taste EINGABE. 03 PERS. MAILBOX= 01 > VERTRAULICH MEHRFACHABRUF 5.

  • Seite 105: Vertrauliche Nachricht Drucken

    Kapitel 4: Zusätzliche Funktionen Vertrauliche Haben Sie eine vertrauliche Nachricht empfangen, wird dies durch einen sogenannten vertraulichen Empfangsbericht und durch eine Nachricht drucken Meldung angezeigt. Drucken Sie die vertrauliche Nachricht wie folgt: 1. Ihr Fax zeigt an, daß eine Nachricht empfangen wurde. Falls beim Empfang der vertraulichen Nachricht der Papiervorrat erschöpft ist,...

  • Seite 106: Mailbox Schließen

    Kapitel 4: Zusätzliche Funktionen 6. Drücken Sie die Taste EINGABE. DRUCKE PERS. MAILB. PERS. MAILBOXNUMMER: [_ ] EINGEBEN 1-16 7. Lesen Sie die Mailboxnummer vom vertraulichen Empfangsbe- richt ab und geben Sie sie ein. Drücken Sie anschließend die Taste EINGABE. DRUCKE PERS.
  • Seite 107 Kapitel 4: Zusätzliche Funktionen 3. Geben Sie die Zahl 03 über das numerische Tastenfeld ein. 03 PERS. MAILBOX PERS.MAILBOXNUMMER: EINGEBEN 1-16 4. Geben Sie die gewünschte Mailboxnummer ein und bestätigen Sie mit der Taste EINGABE. 03 PERS. MAILBOX = 01 SCHLIEßEN >...

  • Seite 108: Eingeschränkter Zugriff

    Kapitel 4: Zusätzliche Funktionen Eingeschränkter Zugriff Eingeschränkter Zugriff Eingeschränkter Zugriff Eingeschränkter Zugriff Eingeschränkter Zugriff Die Funktion »Eingeschränkter Zugriff« ermöglicht es Ihnen, das Faxgerät vor unbefugtem Zugriff zu schützen. Ist die Funktion ein- mal aktiviert, können Faxnachrichten nur noch gesendet werden, wenn vorher ein gültiges Paßwort eingegeben wurde.
  • Seite 109 Kapitel 4: Zusätzliche Funktionen 5. Drücken Sie die Taste EINGABE. GERÄTEPARAMETER DIREKTE ANWAHL 19> EINGESCH. ZUGRIFF ECM-VERFAHREN 6. Drücken Sie die Taste MENÜ/ENDE. Die Funktion ist nun einge- schaltet. Bevor die Funktion wirksam wird, müssen Sie ein Paß- wort einstellen, falls dies nicht bereits geschehen ist. Paßwort für einge- 1.

  • Seite 110: Paßwort Löschen

    Kapitel 4: Zusätzliche Funktionen EINGESCH.ZUGRIFF NAME EINGEBEN 4-STELLIG EINGEBEN 5. Geben Sie ein vierstelliges Paßwort über die numerische Tastatur ein. Drücken Sie anschließend die Taste EINGABE. EINGESCH.ZUGRIFF ABTEILUNGSCODE: [_ ] EINGEBEN 1-24 6. Drücken Sie die Taste MENÜ/ENDE. 09:23 FAX NAME [XXXX] SPEICHER FREI 100%...
  • Seite 111 Kapitel 4: Zusätzliche Funktionen Falls Sie das Paßwort 2. Geben Sie ein gültiges Paßwort ein. vergessen haben, wenden Sie sich an Ihren Lieferanten. 19:56 TEL SPEICHER FREI 100% 3. Drücken Sie die Taste MENÜ/ENDE. MENÜ ABRUFEN SE/EM 7> SPEICHER DRUCKEN BERICHTE DRUCKEN 4.

  • Seite 112: Sendeabruf Aus Dem Dokumenteneinzug

    Kapitel 4: Zusätzliche Funktionen Abruf Abruf en (P en (P olling) olling) Abruf Abruf Abrufen (P en (P en (Polling) olling) olling) In der Betriebsart »Abrufen« können Dokumente von einem anderen Faxgerät angefordert werden. Das Gerät, das die Dokumente anfor- dert, befindet sich dabei in der Betriebsart »Empfangsabruf«.

  • Seite 113: Sendeabruf Aus Dem Dokumenteneinzug

    Kapitel 4: Zusätzliche Funktionen Sendeabruf aus In dieser Betriebsart können Sie ein Dokument im Dokumenteneinzug Ihres Faxgerätes einlegen. Dieses Dokument kann dann von einer dem Dokumenten- Gegenstelle abgerufen werden. So lange sich das Dokument im Doku- einzug menteneinzug befindet, können Sie keine anderen Dokumente in den Dokumenteneinzug einlegen und versenden.
  • Seite 114 Kapitel 4: Zusätzliche Funktionen 6. Drücken Sie dreimal die Cursortaste UNTEN. SENDEABRUF SPEICHERABRUF SPEI.MEHRF.-ABRUF 4> ABRUF VOM EINZUG 7. Drücken Sie die Taste EINGABE. 07/25/1999 14:28 FAX WARTE AUF ABRUF SPEICHER FREI 100% Einfacher Sende- Beim Sendeabruf aus dem Speicher wird das Dokument bis zum Ab- ruf von einer Gegenstelle im Speicher Ihres Faxgerätes abgelegt.
  • Seite 115 Kapitel 4: Zusätzliche Funktionen 4. Drücken Sie die Taste EINGABE. ABRUFEN SE/EM 1> SENDEABRUF EMPFANGSABRUF 5. Drücken Sie nochmals die Taste EINGABE. SENDEABRUF 1> MEHRFACHABRUF(BOX) SPEICHERABRUF SPEI.MEHRF.-ABRUF 6. Drücken Sie die Cursortaste UNTEN. SENDEABRUF MEHRFACHABRUF(BOX) 2> SPEICHERABRUF SPEI.MEHRF.-ABRUF 7. Drücken Sie die Taste EINGABE, das Dokument wird in den Spei- cher eingelesen.

  • Seite 116: Mehrfach-Sendeabruf Aus Dem Speicher

    Kapitel 4: Zusätzliche Funktionen Beim Mehrfach-Sendeabruf aus dem Speicher wird das Dokument Mehrfach-Sende- ebenfalls für den Abruf durch andere Gegenstellen im Speicher Ihres abruf aus dem Faxgerätes abgelegt. Das Dokument bleibt dabei so lange im Speicher, Speicher bis Sie es löschen. D. h., es kann von mehreren Gegenstellen abgerufen werden.

  • Seite 117: Mehrfach-Sendeabruf Aus Einer Mailbox

    Kapitel 4: Zusätzliche Funktionen 5. Drücken Sie nochmals die Taste EINGABE. SENDEABRUF 1> MEHRFACHABRUF(BOX) SPEICHERABRUF SPEI.MEHRF.-ABRUF 6. Drücken Sie zweimal die Cursortaste UNTEN. SENDEABRUF SPEICHERABRUF 3> SPEI.MEHRF.-ABRUF ABRUF VOM EINZUG 7. Drücken Sie die Taste EINGABE, das Dokument wird in den Spei- cher eingelesen.
  • Seite 118 Kapitel 4: Zusätzliche Funktionen 2. Drücken Sie die Taste MENÜ/ENDE. MENÜ ABRUFEN SE/EM 7> SPEICHER DRUCKEN BERICHTE DRUCKEN 3. Geben Sie die Zahl 03 über das numerische Tastenfeld ein. 03 PERS. MAILBOX PERS.MAILBOXNUMMER: EINGEBEN 1-16 4. Geben Sie die gewünschte Mailboxnummer ein und bestätigen Sie mit der Taste EINGABE.

  • Seite 119: Mehrfach-Abruf Aus Mailbox Aktivieren

    Kapitel 4: Zusätzliche Funktionen Mehrfach-Abruf aus 1. Legen Sie Ihr Dokument in den Dokumenteneinzug. Mailbox aktivieren 22/03/1999 15:29 TEL ZIEL(E) WÄHLEN ODER KOPIE DRÜCKEN 2. Drücken Sie die Taste MENÜ/ENDE. MENÜ 1> ZEITVERS. SENDUNG ZEITV.STAPELSEND. SENDUNG BEVORZUGT 3. Drücken Sie fünf mal die Cursortaste UNTEN. MENÜ...

  • Seite 120: Sendeabruf Abbrechen

    Kapitel 4: Zusätzliche Funktionen 7. Geben Sie die Mailboxnummer ein. Drücken Sie anschließend die Taste EINGABE. 8. Das Dokument wird in den Speicher eingelesen. 14:28 FAX MEHRF.ABRNACH.IM SPEICHER FREI 99% Einen vorbereiteten Sendeabruf (außer Mehrfachabruf aus einer Mail- Sendeabruf box, siehe weiter hinten in diesem Kapitel) brechen Sie wie folgt ab: abbrechen 1.
  • Seite 121 Kapitel 4: Zusätzliche Funktionen Mehrfachabruf aus Um den Mehrfachabruf aus einer Mailbox abzubrechen, müssen Sie die Mailbox löschen. einer Mailbox abbrechen 1. Der Mehrfachabruf wird angezeigt. 18:19 FAX MEHRF-ABRNACH.IM SPEICHER FREI 2. Drücken Sie die Taste MENÜ/ENDE. MENÜ ABRUFEN SE/EM 7>...

  • Seite 122: Empfangsabruf

    Kapitel 4: Zusätzliche Funktionen 6. Drücken Sie die Taste EINGABE. PERS. MAILBOX = 01 MAILBOX LÖSCHEN? MIT EINGABE BESTÄT. 7. Drücken Sie die Taste EINGABE, die Mailbox wird gelöscht. Empfangsabruf Mit Hilfe der Funktion »Empfangsabruf« können Sie Faxnachrichten von einem anderen Faxgerät anfordern. Einige Faxgeräte können abzurufende Faxnachrichten durch ein Paßwort schützen.
  • Seite 123 Kapitel 4: Zusätzliche Funktionen 4. Drücken Sie die Taste EINGABE. ABRUFEN SE/EM 1> SENDEABRUF EMPFANGSABRUF 5. Drücken Sie die Cursortaste UNTEN und anschließend die Taste EINGABE. EMPFANGSABRUF MAILBOXNUMMER: NUMMER EINGEBEN 6. Geben Sie gegebenenfalls die Mailboxnummer der Gegenstelle ein. Drücken Sie anschließend EINGABE. Falls Sie keine Mailbox ein- geben möchten, drücken Sie direkt EINGABE.

  • Seite 124: Relaisrundsenden

    Kapitel 4: Zusätzliche Funktionen Relaisrundsenden Relaisrundsenden Relaisrundsenden Relaisrundsenden Relaisrundsenden Sie können Faxnachrichten an eine Gegenstelle senden und sie von Diese Funktion arbeitet nur mit Faxgeräten vom selben dort aus an ein oder mehrere Faxgeräte weitersenden lassen. Zu die- Hersteller, die über dieses sem Zweck müssen beide Geräte über die Funktion »Relaisrundsen- Leistungsmerkmal verfügen.
  • Seite 125 Kapitel 4: Zusätzliche Funktionen 1. Legen Sie Ihr Dokument in den Dokumenteneinzug. 22/03/1999 15:29 TEL ZIEL(E) WÄHLEN ODER KOPIE DRÜCKEN 2. Drücken Sie die Taste MENÜ/ENDE. MENÜ 1> ZEITVERS. SENDUNG ZEITV. STAPELSEND. SENDUNG BEVORZUGT 3. Drücken Sie viermal die Cursortaste UNTEN. MENÜ...

  • Seite 126: Relaisrundsendebericht

    Kapitel 4: Zusätzliche Funktionen 6. Geben Sie die Relaisnummer zweistellig ein. Drücken Sie anschlie- Erfragen Sie die Relaisnum- mer gegebenenfalls beim ßend die Taste EINGABE. Betreiber der Gegenstelle. RELAISRUNDSENDUNG ZIEL(E) WÄHLEN 7. Wählen Sie den Empfänger durch Eingabe über das numerische Im weiteren Verlauf dieses Beispiels wird davon Tastenfeld, durch Drücken einer Zielwahltaste oder durch Einga-...
  • Seite 127 Kapitel 4: Zusätzliche Funktionen 2. Drücken Sie die Taste MENÜ/ENDE. MENÜ ABRUFEN SE/EM 7> SPEICHER DRUCKEN BERICHTE DRUCKEN 3. Drücken Sie zweimal die Cursortaste UNTEN. MENÜ BERICHTE DRUCKEN 9> EINGABE ZW/KW/GRP EINSTELLUNGEN 4. Drücken Sie die Taste EINGABE. EINGABE ZW/KW/GRP 1>...

  • Seite 128: Dual Access

    Kapitel 4: Zusätzliche Funktionen 8. Drücken Sie die Taste EINGABE. EINGABE ZW/KW/GRP WEITERLEITEN-NR. WEITER BEI P-STAU 6> RELAISRDS-BERICHT 9. Drücken Sie die Taste MENÜ/ENDE. Dual Access Dual Access Dual Access Dual Access Dual Access Eine weitere Besonderheit Ihres Faxgerätes ist die Funktion »Dual Access«.

  • Seite 129: Geschlossene Benutzergruppe

    Kapitel 4: Zusätzliche Funktionen Geschlossene Benutzergruppe Geschlossene Benutzergruppe Geschlossene Benutzergruppe Geschlossene Benutzergruppe Geschlossene Benutzergruppe Nach dem Einschalten der Funktion »Geschlossene Benutzergrup- pe« kann Ihr Faxgerät nur noch mit den Gegenstellen kommunizie- ren, deren Faxnummern unter den Zielwahltasten und Kurzwahl- nummern abgespeichert sind. Dabei müssen die letzten vier Ziffern der in der Gegenstelle eingestellten Faxnummer (Kennung) mit den letzten vier Ziffern der in Ihrem Gerät unter der Zielwahltaste/Kurz- wahlnummer eingestellten Faxnummer übereinstimmen.
  • Seite 130 Kapitel 4: Zusätzliche Funktionen 1. Stellen Sie sicher, daß sich kein Dokument im Dokumenteneinzug Funktion oder im Speicher befindet. »Geschlossene Benutzergruppe« einstellen 19:56 FAX SPEICHER FREI 100% 2. Drücken Sie die Taste MENÜ/ENDE. MENÜ ABRUFEN SE/EM 7> SPEICHER DRUCKEN BERICHTE DRUCKEN 3.

  • Seite 131: Sammelübertragung

    Kapitel 4: Zusätzliche Funktionen Sammelübertragung Sammelübertragung Sammelübertragung Sammelübertragung Sammelübertragung Die Funktion »Sammelübertragung« ermöglicht es Ihnen, Faxdoku- mente im Speicher zu sammeln, und zu einem bestimmten Zeitpunkt zusammen an eine Gegenstelle zu senden. Das kann eine der Gegen- stellen sein, die unter den Zielwahltasten 31 bis 40 gespeichert ist. Übertragungszeit 1.
  • Seite 132 Kapitel 4: Zusätzliche Funktionen 6. Drücken Sie die Taste EINGABE. STAPELSENDEZEIT ZIELWAHLNUMMER: [_ ] EINGABE 31-40 7. Drücken Sie die Zielwahltaste, für die Sie die Sammelübertragung einstellen wollen. STAPELSENDEZEIT ZIELWAHLNUMMER: [31] EINGABE WENN FERTIG 8. Drücken Sie die Taste EINGABE. STAPELSENDEZEIT : : : : : UHRZEIT...

  • Seite 133: Faxe "Sammeln

    Kapitel 4: Zusätzliche Funktionen Faxe "sammeln" 1. Legen Sie Ihr Dokument in den Dokumenteneinzug. 22/03/1999 15:29 TEL ZIEL(E) WÄHLEN ODER KOPIE DRÜCKEN 2. Drücken Sie die Taste MENÜ/ENDE. MENÜ 1> ZEITVERS. SENDUNG ZEITV.STAPELSEND. SENDUNG BEVORZUGT 3. Drücken Sie die Taste Cursortaste UNTEN. MENÜ...

  • Seite 134: Senden Bevorzugt

    Kapitel 4: Zusätzliche Funktionen 6. Mit der START-Taste bestätigen Sie die zuvor festgelegte Übertra- gungszeit; das Dokument wird nun eingelesen. ZEITVERS. STAPELSENDUNG UHRTEIT [20:00] START ZUM EINLESEN Wollen Sie weitere Faxdokumente für eine Sammelübertragung einle- sen, wiederholen Sie die Schritte 1-6. Senden be Senden be Senden bev v v v v orzugt...
  • Seite 135 Kapitel 4: Zusätzliche Funktionen 4. Drücken Sie die Taste EINGABE. SENDUNG BEVORZUGT ZIEL(E) WÄHLEN 5. Wählen Sie eine Gegenstelle, indem Sie entweder ... Beim Betrieb in einer Neben- stellenanlage müssen Sie der eine Zielwahltaste drücken, oder Rufnummer die Amtskenn- ziffer (meist 0) oder den die Taste KURZWAHL drücken, eine Kurzwahlnummer einge- Bindestrich voranstellen.

  • Seite 136: Kapitel 5: Verbrauchsmaterial

    Kapitel 5: Verbrauchsmaterial Kapitel 5: Verbrauchsmaterial Ihr Faxgerät wurde so konstruiert, daß Wartung und Reinigung auf ein Minimum verringert werden konnten. In der Hauptsache be- schränken sich diese auf den Austausch des Verbrauchsmaterials. Achtung ! Bildtrommeleinheit und Tonerkassette für dieses Faxgerät sind mit Type 5 gekennzeichnet;...
  • Seite 137 Kapitel 5: Verbrauchsmaterial In diesem Fall sollten Sie die Tonerkassette bei nächster Gelegenheit wechseln. Bei der ersten Inbetriebnahme des Faxgerätes verteilt sich ein Teil des Inhalts der ersten Tonerkassette innerhalb der Bildtrommeleinheit. Aus diesem Grund kann das Ersetzen der Tonerkassette beim ersten Mal früher erforderlich sein.

  • Seite 138: Tonerkassette Wechseln

    Kapitel 5: Verbrauchsmaterial Tonerkassette Vorsicht ! wechseln Die Heizungseinheit kann heiß sein. Verbrennungen an den Händen sind möglich. Warten Sie, bis sich das Druckwerk abgekühlt ist. Achtung ! Die Bildtrommel kann beschädigt werden. Berühren Sie nicht die grüne Oberfläche der Bildtrommel. Setzen Sie die Bildtrommel nicht länger als fünf Minuten dem Licht aus.
  • Seite 139 Kapitel 5: Verbrauchsmaterial 4. Ziehen Sie den Kunststoffhe- bel auf der rechten Seite der Tonerkassette nach vorne. Die Kassette wird entriegelt. Verwenden Sie nur kaltes Wasser, um Toner zu ent- Achtung ! fernen. Bei heißem Wasser kann Toner auf Haut oder Verunreinigung durch Toner ist möglich.
  • Seite 140 Kapitel 5: Verbrauchsmaterial 6. Packen Sie die neue Tonerkassette aus. Ein Siegel (Klebefolie) auf der Unterseite verhindert ein Herausrinnen von Tonerpulver. Halten Sie die Kassette waagerecht mit dem Siegel nach oben. 7. Achten Sie darauf, daß die Klebefolie nach oben zeigt und ziehen Sie die Folie vollständig ab.

  • Seite 141: Led-Zeile Reinigen

    Kapitel 5: Verbrauchsmaterial LED-Zeile reinigen Die LED-Zeile belichtet auf der Bildtrommel punktweise die Stellen, an denen Toner aufgenommen werden soll. Nachdem Sie die Tonerkassette ausgetauscht haben, müssen Sie die LED-Zeile reinigen, da es sonst zu Schlieren im Ausdruck kommen kann. Vorsicht ! Die Heizungseinheit kann heiß...
  • Seite 142 Kapitel 5: Verbrauchsmaterial 3. Öffnen Sie den Gehäusedek- kel, indem Sie die beiden seit- lich angebrachten Entriege- lungstasten drücken und den Deckel nach oben klappen. Die LED-Zeile befindet sich auf der Unterseite des Gehäu- sedeckels. Achtung ! Die LED-Zeile kann durch ungeeignete Reinigungsmittel beschädigt werden.

  • Seite 143: Die Bildtrommeleinheit

    Kapitel 5: Verbrauchsmaterial Die Bildtrommeleinheit Die Bildtrommeleinheit enthält die lichtempfindliche Bildtrommel des Faxgerätes. Hierbei handelt es sich um eine empfindliche, mit einem organischen Halbleiter beschichtete Walze. Auf diese Walze wird über die LED-Zeile ein Abbild der späteren Druckseite übertra- gen. Die belichteten Stellen nehmen das Tonerpulver auf, welches danach aufs Papier übertragen und dort fixiert wird.

  • Seite 144: Bildtrommeleinheit Wechseln

    Kapitel 5: Verbrauchsmaterial Die Ermüdung der Bildtrommel durch ständige Be- und Entla- dung und Belichtung ist auch abhängig vom Verhältnis schwar- zer zu weißer Flächen auf der Seite (Schwärzungsgrad). Bei einem hohen Schwärzungsgrad wird die Bildtrommel entsprechend mehr beansprucht. Die Meldung TROMMEL BALD ERSETZ. zeigt an, daß eine be- stimmte Anzahl Bildtrommelumdrehungen erreicht wurde.
  • Seite 145 Kapitel 5: Verbrauchsmaterial Achtung ! Die Bildtrommel kann beschädigt werden. Berühren Sie nicht die grüne Oberfläche der Bildtrommel. Setzen Sie die Bildtrommel nicht länger als fünf Minuten dem Licht aus. Schützen Sie die Bildtrommel vor Kratzern. 1. Stellen Sie sicher, daß sich kein Papier im Dokumenteneinzug be- findet.
  • Seite 146 Kapitel 5: Verbrauchsmaterial 4. Heben Sie die Tonerkassette aus dem Gerät. Legen Sie die Kassette auf eine schmutzun- empfindliche Oberfläche oder ein Blatt Papier, da To- ner herausrieseln kann. 5. Fassen Sie die Bildtrom- meleinheit an der Vorderseite an und heben Sie die Einheit aus dem Faxgerät heraus.
  • Seite 147 Kapitel 5: Verbrauchsmaterial 7. Halten Sie die neue Bildtrom- meleinheit parallel zur LED- Einheit und setzen Sie sie von oben in das Faxgerät ein, so daß sie fest und gerade in der vorgesehenen Öffnung liegt. Falls sie sich nicht problem- los einsetzen läßt, nehmen Sie die Einheit heraus und setzen Sie sie erneut ein.

  • Seite 148: Rücksetzen Des Bildtrommelzählers

    Kapitel 5: Verbrauchsmaterial Hat die Bildtrommeleinheit ihre ausgewiesene Standzeit erreicht, Rücksetzen des gibt das Faxgerät im Anzeigefeld die Meldung TROMMEL BALD Bildtrommelzählers ERSETZ. aus. Nachdem Sie die Bildtrommeleinheit gewechselt ha- ben, müssen Sie den Trommelzähler zurücksetzen. Hinweis ! Setzen Sie den Zähler nur dann zurück, wenn Sie die Bildtrommel- einheit gewechselt haben.

  • Seite 149: Bildtrommel Reinigen

    Kapitel 5: Verbrauchsmaterial 5. Drücken Sie abermals die Taste EINGABE. TROMMELZÄHLER LÖSCHEN? LÖSCHEN DRÜCKEN 6. Drücken Sie die Taste LÖSCHEN. GELÖSCHT 7. Der Bildtrommelzähler wird zurückgesetzt. Durch Drücken der Taste MENÜ/ENDE ist das Faxgerät wieder betriebsbereit. Bildtrommel reinigen Falls auf den gedruckten Seiten Streifen oder Flecken zu sehen sind, sollten Sie die Bildtrommel reinigen.

  • Seite 150: Faxgerät Reinigen

    Kapitel 5: Verbrauchsmaterial 2. Drücken Sie die Taste MENÜ/ENDE. MENÜ ABRUFEN SE/EM 7> SPEICHER DRUCKEN BERICHTE DRUCKEN 3. Drücken Sie fünf mal die Taste Cursortaste UNTEN. MENÜ EINSTELLUNGEN ZÄHLER 12> TROMMEL REINIGEN 4. Drücken Sie die Taste EINGABE. Nach wenigen Sekunden gibt das Faxgerät eine Reinigungsseite aus.

  • Seite 151: Scannereinheit Reinigen

    Kapitel 5: Verbrauchsmaterial Scannereinheit reinigen Die Kopien sind unsauber oder der Empfänger Ihrer Faxnachricht meldet einen unscharfen Ausdruck Ihrer Faxnachricht. Reinigen Sie den Scanner folgendermaßen: 1. Klappen Sie das Bedienfeld hoch. 2. Reinigen Sie die Scannerein- heit mit einem flusenfreien, weichen Tuch und 80%igem Isopropanol (Reinalkohol).

  • Seite 152: Papier-Separator Wechseln (Papierkassette)

    Kapitel 5: Verbrauchsmaterial 2. Klappen Sie das Bedienfeld nach oben. Der Separator be- findet sich an der Unterseite des Bedienfeldes. 3. Ziehen Sie den Separator von der Halterung ab. 4. Hängen Sie den neuen Sepa- rator in die Halterungen. Die durchsichtige Folie muß...
  • Seite 153 Kapitel 5: Verbrauchsmaterial 2. Ziehen Sie die Papierkassette ganz aus dem Faxgerät und nehmen Sie das Papier heraus. 3. Lösen Sie mit einem Schlitz- Papier- schraubendreher vorsichtig Separator die beiden seitlichen Halte- rungen aus den Stiften und ziehen Sie den Separator heraus.

  • Seite 154: Kapitel 6: Probleme Und Lösungen

    Kapitel 6: Probleme und Lösungen Kapitel 6: Probleme und Lösungen Kapitel 6: Probleme und Lösungen Kapitel 6: Probleme und Lösungen Kapitel 6: Probleme und Lösungen Kapitel 6: Probleme und Lösungen Die meisten der auftretenden Betriebsstörungen lassen sich leicht be- Bevor Sie sich an den Kundendienst Ihres Liefer- heben.

  • Seite 155: Fehlermeldungen

    Kapitel 6: Probleme und Lösungen Die Meldungen PAPIERFEHLEINZUG PAPIERWEG PRÜFEN, FALSCHE PAPIERGRÖßE und PAPIERSTAU weisen auf einen Pa- pierstau hin, der beim Einzug oder beim Papiertransport auftreten kann. Wie Sie einen Papierstau beheben, wird weiter hinten in die- sem Kapitel beschrieben. Wenn die Meldung TROMMEL BALD ERSETZ.

  • Seite 156: Fehler

    Kapitel 6: Probleme und Lösungen Falls eine der Meldungen HSP-FEHLER oder LAN DATA ERROR HSP = High Speed Protocoll auftritt, liegt ein Problem mit der Netzwerkkarte (Zubehör) vor. Wen- den Sie sich in diesem Fall an Ihren Netzwerkadministrator. Wenn ein Problem mit der ISDN-Karte (Zubehör) auftritt, kann die Meldung ISDN BOARD I/F ERROR auftreten.

  • Seite 157: Übertragung

    Kapitel 6: Probleme und Lösungen Übertragung Es findet kein automatischer Empfang statt. Das Gerät ist nicht auf automatischen Empfang eingestellt. Schal- ten Sie das Faxgerät auf automatischen Empfang. Das Faxgerät ist nicht richtig an das Telefonnetz angeschlossen. Schließen Sie das Gerät richtig an. Die Funktion »Geschlossene Benutzergruppe«...

  • Seite 158: Druckbild

    Kapitel 6: Probleme und Lösungen Das Faxgerät sendet nicht oder bricht den Empfang ab. Die Funktion »Geschlossene Benutzergruppe« ist eingeschaltet. Schalten Sie die Funktion aus. Es wird keine Verbindung zur Amtsleitung aufgebaut. Das Fax- gerät wird in einer Nebenstellenanlage betrieben. Bei den meisten Nebenstellenanlagen muß...
  • Seite 159 Kapitel 6: Probleme und Lösungen Der Ausdruck wird zunehmend schwä- cher, die Zeichen wirken unscharf. Die Tonerkassette ist leer. Wechseln Sie die Tonerkassette. Der Ausdruck wirkt unscharf, Schlieren sind zu sehen. Die LED-Zeile ist verschmutzt. Reini- gen Sie die LED-Zeile mit dem Reini- gungstuch (das der Tonerkassette bei- liegt) oder mit einem flusenfreien, wei- chen Tuch und Isopropanol (Reinalko-...
  • Seite 160 Kapitel 6: Probleme und Lösungen Die ganze Seite wird schwarz ausge- druckt. Die LED-Einheit, die Bildtrommelein- heit oder die Steuerelektronik ist defekt. Lassen Sie die beschädigte Einheit vom Lieferanten überprüfen. Auf jeder Seite werden wiederkehrende Markierungen aufgedruckt. Eventuell ist die Bildtrommel ver- schmutzt.
  • Seite 161 Kapitel 6: Probleme und Lösungen Es tauchen vertikale weiße oder schwa- che Stellen auf der Druckseite auf. Der Ausdruck wird schwächer. Der Toner ist aufgebraucht und verteilt sich nicht mehr entsprechend. Wech- seln Sie die Tonerkassette aus. Die LED-Zeile ist verschmutzt. Reini- gen Sie die LED-Zeile wie in Kapitel 5 beschrieben.

  • Seite 162: Papierverarbeitung

    Kapitel 6: Probleme und Lösungen Leere Seiten werden gedruckt. Die LED-Einheit oder die Steuerelektronik ist defekt. Lassen Sie die beschädigte Einheit vom Lieferanten überprüfen. Der Ausdruck ist verzerrt. Der Papierweg, die LED-Einheit oder die Heizungseinheit kön- nen die Ursache sein. Lassen Sie die Einheit überprüfen. Der Ausdruck wirkt verschmiert oder fleckig.
  • Seite 163 Kapitel 6: Probleme und Lösungen P P P P P apier apier apier stau stau apier apierstau stau stau Ursachen für einen Ein Papierstau kann unter anderem folgende Ursachen haben: Papierstau Der Papierschacht ist zu voll. Beachten Sie beim Füllen des Pa- pierschachts die maximale Füllhöhe.

  • Seite 164: Papierstau

    Kapitel 6: Probleme und Lösungen 1. Ziehen Sie die Papierkassette Papierstau beim aus dem Faxgerät. Einzug (PAPIERFEHL- PAPIERFEHL- PAPIERFEHL- PAPIERFEHL- PAPIERFEHL- 2. Entnehmen Sie das nicht EINZUG EINZUG EINZUG) EINZUG EINZUG transportierte oder falsch ein- gezogene Blatt 3. Kontrollieren Sie das Papier in der Kassette, um sicherzu- stellen, daß...
  • Seite 165 Kapitel 6: Probleme und Lösungen 1. Klappen Sie den Dokumen- teneinzug nach oben. 2. Öffnen Sie den Gerätedeckel, indem Sie die beiden seitlich angebrachten Tasten drük- ken und den Deckel nach oben klappen. Entriegelungstasten 3. Nehmen Sie die Bildtrommel- einheit aus dem Gerät. 4.

  • Seite 166: Papierstau Im Dokumenteneinzug

    Kapitel 6: Probleme und Lösungen Sollte ein Dokument beim Einlesen im Dokumenteneinzug hängen Papierstau im bleiben, entfernen Sie es folgendermaßen: Dokumenteneinzug 1. Klappen Sie das Bedienfeld Berühren Sie nicht den hochstehenden Papiersensor. hoch. 2. Entfernen Sie das Dokument. 3. Klappen Sie das Bedienfeld nach unten, bis es einrastet.
  • Seite 167 Kapitel 6: Probleme und Lösungen F F F F F axg erät für den erät für den T T T T T ranspor erät für den ranspor ranspor t verpac t verpac axgerät für den erät für den ranspor ransport verpac t verpac t verpacken Achtung !
  • Seite 168 Kapitel 6: Probleme und Lösungen Vorsicht ! Die Heizungseinheit kann heiß sein. Verbrennungen an den Händen sind möglich. Warten Sie, bis sich der Drucker abgekühlt hat. Achtung ! Die Bildtrommel kann beschädigt werden. Berühren Sie nicht die grüne Oberfläche der Bildtrommel. Setzen Sie die Bildtrommel nicht länger als fünf Minuten dem Licht aus.
  • Seite 169 Kapitel 6: Probleme und Lösungen 8. Klappen Sie den Gehäuse- deckel nach oben. 9. Fassen Sie die Bildtrommel- einheit an der Tonerkassette an und heben Sie die Einheit mit der Tonerkassette aus dem Faxgerät heraus. 10. Verpacken Sie die Bildtrom- meleinheit und stellen Sie si- cher, daß...
  • Seite 170 Kapitel 6: Probleme und Lösungen Bildtrommeleinheit Achtung ! transportieren Falls Sie die Bildtrommeleinheit transportieren oder versenden wollen, so darf sie keinesfalls im Faxgerät bleiben. Sie muß in jedem Fall extra verpackt werden. Benutzen Sie dafür möglichst die Originalverpackung, da die Bildtrommeleinheit sonst beschädigt werden kann.
  • Seite 171 Kapitel 6: Probleme und Lösungen Diese Seite bleibt aus technischen Gründen frei. 6-18...

  • Seite 172: Kapitel 7: Papierhinweise

    Kapitel 7: Papierhinweise Kapitel 7: Kapitel 7: Kapitel 7: P P P P P apierhinweise apierhinweise apierhinweise apierhinweise Kapitel 7: Kapitel 7: apierhinweise F F F F F axdokumente axdokumente axdokumente axdokumente axdokumente Dokumente Beachten Sie bei der Dokumentenerstellung folgende Hinweise: erstellen Nehmen Sie als Dokumentenpapier weißes oder nur schwach eingefärbtes Papier, um einen hohen Kontrast zu erzielen.

  • Seite 173: Übergroße Dokumente

    Kapitel 7: Papierhinweise Übergroße Verwenden Sie einen Kopierer mit Verkleinerungsfunktion, um übergroße Dokumente auf ein lesbares Format zu bringen. Dokumente Kleine oder Verwenden Sie die transparente Dokumentenhülle, die dem Faxge- rät je nach Ausstattung beiliegt, für folgende »Problemfälle«: beschädigte Dokumente Dokumente dünner als 0,06 mm Geknickte oder beschädigte Dokumente Beschichtete Dokumente...

  • Seite 174: Projektionsfolien

    Kapitel 7: Papierhinweise Das Papier darf keine Löcher oder Ausschnitte haben. Beachten Sie auch die Papierspezifikationen in Anhang A. Die meisten Papiersorten haben eine Ober- und eine Unterseite. Die Oberseite wird meist durch einen Pfeil auf der Papierverpackung angezeigt. Legen Sie das Papier immer so in den Papierschacht, daß die Oberseite nach unten weist.

  • Seite 175: Doppelseitigen Druck Vermeiden

    Kapitel 7: Papierhinweise Doppelseitigen Achtung ! Druck vermeiden Bei doppelseitigem Druck kann sich bereits aufgedruckter Toner lösen. Das Druckwerk kann dadurch beschädigt werden. Verwenden Sie nicht die Rückseite einer bedruckten Seite. Lagerung Um die Qualität des Papiers zu erhalten, sollten Sie es möglichst flach, trocken und dunkel lagern.

  • Seite 176: Umweltpapier

    Kapitel 7: Papierhinweise Umwelt-Recyclingpapier ist benutzbar, sofern es den allgemeinen Umweltpapier Papierspezifikationen und der DIN 19 309 »Papier für Kopierzwek- ke« entspricht. Mit leichten Qualitätseinbußen durch die allgemein rauhere Beschaffenheit des Papiers ist zu rechnen.
  • Seite 177 Kapitel 7: Papierhinweise Diese Seite bleibt aus technischen Gründen frei.

  • Seite 178: Anhang A: Technische Daten

    Anhang A: Technische Daten Anhang A: Anhang A: Anhang A: T T T T T ec ec hnisc hnisc hnisc he Daten hnisc he Daten he Daten he Daten Anhang A: Anhang A: hnisc he Daten Maschine Maschine Maschine OEL Nr. 00094712 Maschine Maschine (Deutschland)
  • Seite 179 Anhang A: Technische Daten Elektrische Anschlußwerte Elektrische Anschlußwerte Elektrische Anschlußwerte Elektrische Anschlußwerte Elektrische Anschlußwerte Spannung 230 Volt (+ 15%, - 15 %), 50/60 Hz (+/- 2 %) Leistungsaufnahme Standby: 0,5 W (Energiesparmodus EIN) Standby: 16,6 W (Energiesparmodus AUS) Kopieren: 360 W Empfangen: 160 W Senden:...
  • Seite 180 Anhang A: Technische Daten Druckgeschwindigkeit Druckgeschwindigkeit Druckgeschwindigkeit Druckgeschwindigkeit Druckgeschwindigkeit max. 10 Seiten pro Minute Auflösung Auflösung Auflösung Auflösung Auflösung Horizontal (Einlesen) 300 dpi (Kopieren: 600 dpi x 15,4 mm) Horizontal (Drucken) 600 dpi Vertikal (Einlesen) 3,85 Zeilen pro mm (Standard) 7,7 Zeilen pro mm (Fein) 15,4 Zeilen pro mm (Extra fein) 64 Graustufen...
  • Seite 181 Anhang A: Technische Daten Druckmaterial (Papier) Druckmaterial (Papier) Druckmaterial (Papier) Druckmaterial (Papier) Druckmaterial (Papier) Druckmaterial Normalpapier, Papier für Kopierzwecke (DIN 19309) Papierformat DIN A4, DIN A5, DIN A6, Letter, Legal 13,Legal 14, EXEC, JIS-B5 Papiervorrat 250 Blatt (75g/m , DIN A4, Letter oder Legal), 2. Papier- schacht: 500 Blatt (75g/m , DIN A4, Letter oder Legal) Papiergewicht...
  • Seite 182 Anhang A: Technische Daten Zuverlässigkeit /Standzeiten Zuverlässigkeit /Standzeiten Zuverlässigkeit /Standzeiten Zuverlässigkeit /Standzeiten Zuverlässigkeit /Standzeiten Tonerkassette Standzeit bis zu 2.500 Seiten bei 5% Schwärzungsgrad bzw. 3125 Seiten bei 4% Schwärzungsgrad bzw. 4.150 Seiten bei 3% Schwärzungsgrad (u. a. abhängig vom benutzten Druckmaterial, Text- oder Graphikdruck). Erfahrungswert bei typischem Gemischtbetrieb: 1.250 Seiten (siehe Kapitel Bildtrommeleinheit Standzeit bis zu 20.000 Seiten bei Endlosdruck mit...
  • Seite 183 Anhang A: Technische Daten Automatische Wahl Automatische Wahl Automatische Wahl Automatische Wahl Automatische Wahl 100 Kurzwahlnummern 40 Zielwahltasten mit alternativer Rufnummer Automatische und manuelle Wahlwiederholung Gruppenwahl (20 Gruppen mit je max. 140 Teilnehmern) Berichte Berichte Berichte Sendebericht Berichte Berichte Netzausfallbericht Konfigurationsbericht Telefonverzeichnis Gruppenliste...
  • Seite 184 Anhang A: Technische Daten Zubehör 2 MByte RAM OEL Nr. 40755301 (batteriegestützt, bis zu 360 Seiten) 4 MByte RAM OEL Nr. 40755311 (batteriegestützt, bis zu 520 Seiten) Handapparat OEL Nr. 09001147 Zweiter Papierschacht OEL Nr. 09000143 DIN-A4-Papieranschlag OSD Nr. 0640104 ISDN-Karte (ITU-T G4) OEL Nr.
  • Seite 185 Anhang A: Technische Daten Diese Seite bleibt aus technischen Gründen frei.

  • Seite 186: Anhang B: Faxgerät Aufstellen

    Anhang B: Faxgerät aufstellen Anhang B: Faxgerät aufstellen Anhang B: Faxgerät aufstellen Anhang B: Faxgerät aufstellen Anhang B: Faxgerät aufstellen Anhang B: Faxgerät aufstellen In diesem Kapitel wird gezeigt, wie Sie Ihr Faxgerät aufstellen und einrichten, so daß Sie es umgehend einsetzen können. Checkliste für eine korrekte Installation Checkliste für eine korrekte Installation Checkliste für eine korrekte Installation...
  • Seite 187 Anhang B: Faxgerät aufstellen Hinweise zur A Hinweise zur A ufstellung ufstellung Hinweise zur A Hinweise zur A Hinweise zur Aufstellung ufstellung ufstellung Hinweis ! Beachten Sie die Sicherheitshinweise "Aufstellung" im Anschluß an das Inhaltsverzeichnis! Stellen Sie das Faxgerät auf eine ebene und stabile Fläche. Die Bildtrommeleinheit ist bereits ab Werk eingebaut.

  • Seite 188: Faxgerät Auspacken Und Aufstellen

    Anhang B: Faxgerät aufstellen Faxgerät auspacken und aufstellen Faxgerät auspacken und aufstellen Faxgerät auspacken und aufstellen Faxgerät auspacken und aufstellen Faxgerät auspacken und aufstellen 1. Wählen Sie einen geeigneten Stellplatz für das Faxgerät. 2. Nehmen Sie alle Teile aus dem Transportkarton und prüfen Sie den Lieferumfang auf Vollständigkeit: Faxgerät mit eingebauter Bildtrommeleinheit Dokumentenausgabefach...

  • Seite 189: Faxgerät Einrichten

    Anhang B: Faxgerät aufstellen Faxgerät einrichten Faxgerät einrichten Faxgerät einrichten Faxgerät einrichten Faxgerät einrichten Tonerkassette Setzen Sie die Tonerkassette wie folgt ein: einsetzen 1. Klappen Sie den Dokumente- neinzug nach oben und öff- nen Sie den Gehäusedeckel. Entriegelungstasten Achtung ! Die Bildtrommel kann beschädigt werden.
  • Seite 190 Anhang B: Faxgerät aufstellen . Fassen Sie die Bildtrommel- einheit an der Vorderseite an und heben Sie sie vorsichtig aus dem Faxgerät heraus. 4. Ziehen Sie das Schutzpapier langsam und vorsichtig aus der Bildtrommeleinheit her- aus. 5. Setzen Sie die Bildtrommel- einheit von oben wieder in das Faxgerät ein.
  • Seite 191 Anhang B: Faxgerät aufstellen dabei nach unten. 11. Halten Sie die Tonerkassette waagerecht über die Kassettenmulde in der Bildtrommeleinheit. Der Hebel an der Tonerkassette muß sich dabei auf der rechten Seite befinden. 12. Setzen Sie die Tonerkassette in die Mulde der Bildtrommeleinheit ein;...

  • Seite 192: Papier Einlegen

    Anhang B: Faxgerät aufstellen Die Papierkassette mit einem Fassungsvermögen von maximal 250 Papier einlegen Blatt à 75 g/m befindet sich im Gehäuseboden des Faxgerätes. 1. Greifen Sie in die Öffnung an Sie müssen im Faxgerät das verwendete Papierformat über der Kassettenunterseite und den Konfigurationspunkt 24 ziehen Sie die Kassette voll- einstellen.

  • Seite 193: Ausgabewahlschalter

    Anhang B: Faxgerät aufstellen Ausgabewahl- Über den Ausgabewahlschalter an der linken Seite des Faxgerätes legen Sie fest, ob die gedruckten Seiten nach vorne ins Dokumenten- schalter ausgabefach (face down = bedruckte Seite nach unten), oder nach hin- ten (face up = bedruckte Seite nach oben, nur im Druck-/Kopierbe- trieb möglich!) ausgegeben werden.

  • Seite 194: Faxgerät Anschließen

    Anhang B: Faxgerät aufstellen Faxgerät anschließen Faxgerät anschließen Faxgerät anschließen Faxgerät anschließen Faxgerät anschließen An der Rückseite des Faxgerätes Verbindungskabel befinden sich drei Anschluß- Möglicherweise ist das Verbindungskabel bei der buchsen. Über die obere Buchse Auslieferung des Gerätes verbinden Sie Ihr Faxgerät mit schon angeschlossen.
  • Seite 195 Anhang B: Faxgerät aufstellen 1. Nehmen Sie das Telefonkabel aus der Verpackung. 2. An einem Ende des Telefonkabels befindet sich ein kleiner Stecker. Verbinden Sie diesen Western-Stecker mit der oberen Anschluß- buchse (LINE) an der Rückseite des Faxgerätes. 3. Am anderen Ende des Tele- Telefonkabel hier anschließen fonkabels befindet sich ein N-...

  • Seite 196: Anschluß An Das Stromnetz

    Anhang B: Faxgerät aufstellen Anschluß an das Hinweis ! Stromnetz Beachten Sie die Sicherheitshinweise auf den ersten Seiten des Handbuches. 1. Stellen Sie sicher, daß das Faxgerät ausgeschaltet ist. 2. Stecken Sie das Netzkabel in die Buchse auf der Rückseite des Faxgerätes.
  • Seite 197 Anhang B: Faxgerät aufstellen Diese Seite bleibt aus technischen Gründen frei. B-12...

  • Seite 198: Anhang C: Faxgerät Einstellen

    Anhang C: Faxgerät einstellen Anhang C: Anhang C: Anhang C: F F F F F axg axg erät einstellen erät einstellen erät einstellen erät einstellen Anhang C: Anhang C: erät einstellen In diesem Kapitel wird beschrieben, wie Sie das Faxgerät Ihren Wünschen entsprechend einstellen.

  • Seite 199: Absenderkennung Einstellen: G3-Modus

    Anhang C: Faxgerät einstellen 4. Geben Sie das aktuelle Datum und die aktuelle Uhrzeit über das numerische Tastenfeld ein. Verwenden Sie beim Datum die Reihenfolge TAG-MONAT-JAHR. 00 DATUM/ZEIT [21/03/1999 17:13] EINGABE WENN FERTIG 5. Drücken Sie die Taste EINGABE. EINSTELLUNGEN 1>...

  • Seite 200: Absenderkennung Eingeben

    Anhang C: Faxgerät einstellen Anschließend kann wieder eine Leerstelle folgen. Auch diese Ein- gabe dient nur der Übersicht, sie ist nicht zwingend. Jetzt folgt die Rufnummer. Sollte es sich um die Rufnummer in einer Nebenstellenanlage handeln, kann zwischen Rufnummer und Durchwahl ein Leerzeichen eingegeben werden. Beispiel: Rufnummer: Deutschland (02 11) 1 23 45 67 89 Kennung: +49 211 123456 789...
  • Seite 201 Anhang C: Faxgerät einstellen Das »+«-Zeichen erreichen 4. Geben Sie Ihre vollständige Senderkennung ein. Sie über die Zielwahltaste 39. Die Senderkennung darf 01 ABSENDERKENNUNG maximal 20 Zeichen lang +49 211 123456789 sein. EINGABE WENN FERTIG 5. Drücken Sie die Taste EINGABE. NUMMERN/PASSWORTE 01>...
  • Seite 202 Anhang C: Faxgerät einstellen NUMMERN/PASSWORTE ABSENDERKENNUNG 02> ABSENDERNAME PERS. MAILBOX 10. Falls in Ihrem Faxgerät keine ISDN-Karte eingebaut ist, drük- ken Sie die Taste MENÜ/ENDE und beenden Sie die Einstellun- gen. Ist eine ISDN-Karte eingebaut ist, fahren Sie folgendermaßen fort. 11.
  • Seite 203 Anhang C: Faxgerät einstellen Die eingegebene Nummer 15. Geben Sie Ihre vollständige ISDN-Rufnummer ein (max. 20 muß Ihrer MSN (Multiple Stellen). Subscriber Number, Telefon- nummer eines ISDN- Anschlußes) entsprechen. 06 ISDN RUFNUMMER ISDN NUMMER: 0123456789_ EINGABE WENN FERTIG 16. Drücken Sie die Taste EINGABE. 06 ISDN RUFNUMMER ISDN NAME: NAMEN EINGEBEN...
  • Seite 204 Anhang C: Faxgerät einstellen 20. Drücken Sie die Taste EINGABE. Je nach Art der Nebenstellen- anlage wird eine Unteradres- se benötigt. Falls Sie sich über 07 ISDN UNTERADRESSE diese Einstellung nicht im klaren sind, wenden Sie sich an den Betreiber Ihrer Neben- EINGEBEN 0-9 stellenanlage.

  • Seite 205: Absenderkennung Einstellen: G4-Modus

    Anhang C: Faxgerät einstellen Absenderkennung einstellen: G4-Modus Absenderkennung einstellen: G4-Modus Absenderkennung einstellen: G4-Modus Absenderkennung einstellen: G4-Modus Absenderkennung einstellen: G4-Modus Mit ISDN-Karte: Haben Sie Ihr Faxgerät mit der als Zubehör erhältlichen ISDN-Karte Absenderkennung ausgerüstet (oder ist das Faxgerät bereits mit eingebauter ISDN-Karte geliefert worden), dann müssen sowohl die Fax-G3-Absenderken- eingeben nung wie auch die Fax-G4-Rufnummer wie nachfolgend beschrieben...
  • Seite 206 Anhang C: Faxgerät einstellen 5. Geben Sie im Anschluß an die Landeskennziffer soviele Leerzei- chen ein, bis der Cursor auf der 9. Zeichenposition steht. 01 ABSENDERKENNUNG EINGABE WENN FERTIG 6. Geben Sie jetzt Ihre Rufnummer ohne die führende Null (0) der Vorwahl durchgehend ein.
  • Seite 207 Anhang C: Faxgerät einstellen 10. Geben Sie Ihren Namen oder den Namen Ihres Unternehmens über die Buchstaben des Zielwahltastenfeldes ein. 02 ABSENDERNAME HASNA GMBH 11. Drücken Sie die Taste EINGABE. NUMMERN/PASSWORTE ABSENDERKENNUNG 02> ABSENDERNAME PERS. MAILBOX 12. Drücken Sie dreimal die Cursortaste UNTEN. NUMMERN/PASSWORTE SPEICHERPASSWORT 06>...
  • Seite 208 Anhang C: Faxgerät einstellen 15. Drücken Sie die Taste EINGABE. 06 ISDN RUFNUMMER ISDN NUMMER: EINGABE WENN FERTIG 16. Geben Sie Ihre vollständige ISDN-Nummer ein (max. 12 Stellen). Die einzugebende ISDN- Rufnummer muß der Ihnen zugeteilten ISDN-Teilneh- 06 ISDN RUFNUMMER mer-Rufnummer (MSN) ISDN NUMMER: entsprechen.

  • Seite 209: Isdn-Unteradresse Eingeben

    Anhang C: Faxgerät einstellen ISDN-Unteradresse Es kann vorkommen, daß die Vergabe einer Unteradresse (SUB- Address) für den Anschluß an eine Nebenstellenanlage erforderlich eingeben ist. Falls Sie sich über diese Einstellung nicht im Klaren sind, wenden Sie sich an den Hersteller Ihrer Nebenstellenanlage. Im Allgemeinen wird eine Unteradressierung verwendet, wenn meh- rere gleiche ISDN-Endgeräte (z.

  • Seite 210: Einstellungen Für Den Betrieb In Einer Nebenstellenanlage

    Anhang C: Faxgerät einstellen Einstellungen für den Betrieb in einer Einstellungen für den Betrieb in einer Einstellungen für den Betrieb in einer Einstellungen für den Betrieb in einer Einstellungen für den Betrieb in einer Nebenstellenanlage Nebenstellenanlage Nebenstellenanlage Nebenstellenanlage Nebenstellenanlage Bevor Sie das Faxgerät verwenden können, müssen Sie einige Einstel- Falls Sie sich über diese Einstellungen nicht im klaren lungen vornehmen.

  • Seite 211: Wahlparameter Einstellen

    Anhang C: Faxgerät einstellen <45> MFV/IWV (kann nicht eingestellt werden, wenn ISDN-Karte <45> MFV/IWV <45> MFV/IWV <45> MFV/IWV <45> MFV/IWV eingebaut ist): Festlegung des Wahlverfahrens. Das Impulswahlver- fahren (IWV) wird überwiegend an Hauptanschlüssen und gelegent- lich in Nebenstellenanlagen verwendet. Das Mehrfrequenzwahlver- fahren (MFV) wird meist in Nebenstellenanlagen benutzt.
  • Seite 212 Anhang C: Faxgerät einstellen 2. Drücken Sie die Taste MENU/ENDE. MENÜ ABRUFEN SE/EM 7> SPEICHER DRUCKEN BERICHTE DRUCKEN 3. Geben Sie die Funktionsnummer über das numerische Tasten- feld ein (im Beispiel 45). MFV/IWV > 4. Wählen Sie die gewünschte Einstellung mit Hilfe der Cursor-ta- sten OBEN und UNTEN.

  • Seite 213: Einstellungen Für Täglichen Faxbetrieb

    Anhang C: Faxgerät einstellen Einstellungen für täglichen Faxbetrieb Einstellungen für täglichen Faxbetrieb Einstellungen für täglichen Faxbetrieb Einstellungen für täglichen Faxbetrieb Einstellungen für täglichen Faxbetrieb Ihr Faxgerät verfügt noch über eine Reihe weiterer Funktionen und Bei eingebauter ISDN-Karte stehen nicht alle Einstellmög- Einstellmöglichkeiten, die alle über Funktionsnummern erreichbar lichkeiten zur Verfügung.

  • Seite 214: Ferndiagnose

    Anhang C: Faxgerät einstellen <14> FERNDIAGNOSE: Damit der Hersteller oder Ihr Händler eine <14> FERNDIAGNOSE <14> FERNDIAGNOSE <14> FERNDIAGNOSE <14> FERNDIAGNOSE Ferndiagnose durchführen kann, müssen Sie diesen Konfigurations- punkt auf EIN stellen. Grundeinstellung: AUS Mögliche Einstellungen: AUS, EIN AUFLÖSUNG/KONTRAST: Über diesen Punkt legen Sie die <15>...

  • Seite 215: Tonersparmodus

    Anhang C: Faxgerät einstellen <19> EINGESCH. ZUGRIFF: Über diesen Konfigurationspunkt <19> EINGESCH. ZUGRIFF <19> EINGESCH. ZUGRIFF <19> EINGESCH. ZUGRIFF <19> EINGESCH. ZUGRIFF können Sie den Zugriff auf das Faxgerät einschränken. Die Funktion wird in Kapitel 4 erläutert. Grundeinstellung: AUS Mögliche Einstellungen: AUS, EIN <20>...
  • Seite 216 Anhang C: Faxgerät einstellen <24> PAPIERFORMAT: Einstellung des verwendeten Papierformats <24> PAPIERFORMAT <24> PAPIERFORMAT <24> PAPIERFORMAT <24> PAPIERFORMAT zum Druck. Sie können in den Papierschacht Papier mit den fol- genden Formaten einlegen: Format Abmessungen DIN A4 210 mm x 297 mm Letter 215,9 mm x 279,4 mm Legal 13...
  • Seite 217 Anhang C: Faxgerät einstellen <27> ISDN ANWAHLMODUS (nur bei installierter ISDN-Karte): Mit <27> ISDN ANWAHLMODUS <27> ISDN ANWAHLMODUS <27> ISDN ANWAHLMODUS <27> ISDN ANWAHLMODUS dieser Funktion stellen Sie die Betiebsart der Anwahl (G3 oder G4) ein. Im G3-Modus kann das Faxgerät mit anderen G3-Faxgeräten kommunizieren, und eine Anwahl über das numerische Tastenfeld ist möglich.
  • Seite 218 Anhang C: Faxgerät einstellen Telefons ab und hören den Pfeifton eines Faxgerätes. Um den auto- matischen Empfang an Ihrem Faxgerät zu starten haben Sie nun zwei Möglichkeiten: Sie drücken die Taste START am Faxgerät und legen an- Um diese Funktion nutzen zu können, muß...
  • Seite 219 Anhang C: Faxgerät einstellen <65> CNG AUSWERTUNG (nicht bei installierter ISDN-Karte): Über <65> CNG AUSWERTUNG <65> CNG AUSWERTUNG <65> CNG AUSWERTUNG <65> CNG AUSWERTUNG diesen Konfigurationspunkt legen Sie fest, nach wievielen CNG- Signalen das Faxgerät von den Betriebsarten T/F bzw. TAD zum automatischen Empfang FAX umschalten soll.
  • Seite 220 Anhang C: Faxgerät einstellen <73> FEHLERBERICHT: Wird in Kapitel 3 erläutert. <73> FEHLERBERICHT <73> FEHLERBERICHT <73> FEHLERBERICHT <73> FEHLERBERICHT Grundeinstellung: Mögliche Einstellungen: EIN, AUS Hinweis ! Die nachfolgenden Einstellmöglichkeiten beziehen sich auf die Netzwerkkarte (Zubehör). Diese Einstellungen sollten nur von einem erfahrenen Netzwerkadministrator vorgenommen werden.

  • Seite 221: Funktion Einstellen

    Anhang C: Faxgerät einstellen <84> SUBNET MASK (nur bei installierter Netzwerk-Karte): Geben <84> SUBNET MASK <84> SUBNET MASK <84> SUBNET MASK <84> SUBNET MASK Sie die SUBNET-Adresse der Netzwerkkarte ein. Grundeinstellung: 000.000.000.000 Mögliche Einstellungen: 12-stellige Eingabe <85> DEFAULT GATEWAY (nur bei installierter Netzwerk-Karte): <85>...
  • Seite 222 Anhang C: Faxgerät einstellen 4. Wählen Sie die gewünschte Einstellung mit Hilfe der Cursorta- sten OBEN und UNTEN. TONERMANGEL SP-EM > 5. Drücken Sie die Taste EINGABE. GERÄTEPARAMETER AUFL./KONTRAST 16> TONERMANGEL SP-EM SPEICHER SCHÜTZEN 6. Drücken Sie die Taste MENÜ/ENDE. C-25...
  • Seite 223 Anhang C: Faxgerät einstellen Diese Seite bleibt aus technischen Gründen frei. C-26...

  • Seite 224: Anhang D: Zubehör

    Anhang D: Zubehör Anhang D: Zubehör Anhang D: Zubehör Anhang D: Zubehör Anhang D: Zubehör Anhang D: Zubehör Das Faxgerät und die Erweiterungskarten sind empfindlich gegen elektrostatische Ladung. Lassen Sie daher die Leiterkarten in ihrer schützenden Verpackung, bis der tatsächliche Einbau erfolgt. Zu- sätzlich sollten Sie vor dem Berühren der Innenteile Ihres Faxgerätes statische Ladungen von Ihrem Körper nehmen, indem Sie einen Heizkörper oder einen anderen geerdeten Gegenstand anfassen.
  • Seite 225 Anhang D: Zubehör 1. Schalten Sie das Faxgerät aus. 2. Ziehen Sie das Netzkabel aus der Netzsteckdose. 3. Ziehen Sie das Netz-, das Telefon- und gegebenenfalls das Netz- werk-Kabel vom Faxgerät ab. 4. Entfernen Sie die beiden Schrauben an der Rückseite des Faxgerätes.
  • Seite 226 Anhang D: Zubehör 9. Setzen Sie die Speichererwei- terungskarte mit der Kontakt- leiste nach unten und der Aussparung nach vorne in den Steckverbinder im Faxge- rät. Platine hier einstecken 10. Schieben Sie die Speicherer- weiterungskarte so weit nach unten, bis sie spürbar einra- stet.
  • Seite 227 Anhang D: Zubehör 13. Bringen Sie die Rückwand an und befestigen Sie sie mit den beiden Schrauben. Schrauben 14. Stecken Sie das Telefonkabel in die Buchse. 15. Stecken Sie das eine Ende des Netzkabels in die Buchse an der Rückseite des Faxgerätes. 16.

  • Seite 228: Speichererweiterung Ausbauen

    Anhang D: Zubehör Speichererweiterung Vorsicht ! ausbauen Gefahr durch elektrischen Strom. Ein Stromschlag ist möglich. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Netzsteckdose. Achtung ! Statische Ladungen können die Speicherkarte beschädigen. Fassen Sie vor dem Berühren elektronischer Bauteile einen Heizkörper oder einen anderen geerdeten Gegenstand an.
  • Seite 229 Anhang D: Zubehör 6. Entfernen Sie die beiden Schrauben. 7. Nehmen Sie das Abschirm- blech aus dem Faxgerät. Schrauben Abschirm- blech 8. Lösen Sie die Klammer an der Halterung der Speicherer- weiterung. 9. Ziehen Sie die Speichererwei- terung nach oben aus der Halterung.
  • Seite 230 Anhang D: Zubehör 13. Bringen Sie die Rückwand an und befestigen Sie sie mit den beiden Schrauben. 14. Stecken Sie das Telefonkabel in die Buchse. 15. Stecken Sie das eine Ende des Netzkabels in die Buchse an der Rückseite des Faxgerätes. 16.

  • Seite 231: Der Handapparat

    Anhang D: Zubehör Der Handapparat Der Handapparat Der Handapparat Der Handapparat Der Handapparat Beachten Sie folgende Hinweise: Der Handapparat ist nicht in allen Ländern bzw. für alle Geräteversionen lieferbar. Der Handapparat ist kein Telefon! Fragen Sie Ihren Lieferanten. In Verbindung mit dem Handapparat kann das Faxgerät als Tele- fon verwendet werden (nicht bei installierter ISDN-Karte) Der Handapparat kann nicht alleine an einer Anschlußdose (TAE o.
  • Seite 232 Anhang D: Zubehör 4. Verbinden Sie die eine Seite des Telefonanschlußkabels mit der Anschlußbuchse an der Unterseite des Gehäuses des Handapparates. 5. Verbinden Sie die andere Sei- te des Anschlußkabels mit der mittleren Anschlußbuch- se an der Rückseite des Fax- gerätes.

  • Seite 233: Handapparat Entfernen

    Anhang D: Zubehör 1. Ziehen Sie das Anschlußkabel aus der mittleren Buchse an der Handapparat Rückseite des Faxgerätes. entfernen 2. Ziehen Sie das andere Ende des Anschlußkabels aus der Buchse an der Unterseite des Handapparates. 3. Ziehen Sie den Blindstecker aus der unteren Buchse an der Rückseite des Faxgerätes.

  • Seite 234: Zweiten Papierschacht Installieren

    Anhang D: Zubehör Zweiter P Zweiter P apier apier hacht ht ht ht ht Zweiter P Zweiter P Zweiter Papier apier apiersc schac Der zweite Papierschacht erhöht den Papiervorrat Ihres Faxgerätes. Liegt in den Kassetten Papier unterschiedlichen Formates, Wenn der Papiervorrat der oberen Papierkassette erschöpft ist, greift wird automatisch das Papier das Faxgerät automatisch auf den zweiten Papierschacht zu.
  • Seite 235 Anhang D: Zubehör 6. Stecken Sie die Kunststoff- klammer mit dem spitzen Ende voran auf den Papier- anzeiger der ersten Papier- kassette, so daß sie dort einra- stet. 7. An der Vorderseite des zwei- ten Papierschachtes befindet sich eine Klappe mit einem Griff.

  • Seite 236: Zweiten Papierschacht Abbauen

    Anhang D: Zubehör 9. Setzen Sie das Faxgerät vor- sichtig auf den zweiten Pa- pierschacht. Achten Sie dar- auf, daß die Führungsstifte auf dem zweiten Papier- schacht richtig in die Aus- sparungen an der Unterseite des Faxgerätes passen. 10. Schließen Sie die Klappe vor- zweiten Papier- schacht.

  • Seite 237: Papier Nachlegen (1. Schacht)

    Anhang D: Zubehör Papier nachlegen Um bei installiertem zweiten Schacht Papier in die erste Kassette ein- zulegen, gehen Sie wie folgt vor: (1. Schacht) 1. An der Vorderseite des zweiten Papierschachtes befindet sich eine Klappe mit einem Griff. Öffnen Sie die Klappe, indem Sie den Griff nach vorne ziehen.

  • Seite 238: Papier Nachlegen (2. Schacht)

    Anhang D: Zubehör 1. Ziehen Sie die zweite Papier- Papier nachlegen kassette ganz aus dem Gerät. (2. Schacht) 2. In der Papierkassette befindet sich ein Metallbügel. Klap- pen Sie diesen Metallbügel nach oben. 3. Bevor Sie Papier einlegen sollten Sie den Papierstapel gut durchfächern, so daß...

  • Seite 239: Din-A4-Papieranschlag

    Anhang D: Zubehör DIN-A4-P DIN-A4-P apieransc apieransc hlag g g g g DIN-A4-P DIN-A4-P DIN-A4-Papieransc apieransc apieranschla Der DIN-A4-Papieranschlag ist für den Einsatz in der zweiten Pa- pierkassette des Faxgerätes gedacht, um die Verarbeitung von DIN- A4-Papier zu vereinfachen. Die hintere Papierführung wird für DIN- A4-Papier fest eingestellt.

  • Seite 240: Kleinere Papierformate Verwenden

    Anhang D: Zubehör 7. Legen Sie wieder DIN-A4-Papier in die Kassette ein. 8. Richten Sie die seitlichen Papierführungen so aus, daß sie den Papierstapel leicht berühren. 9. Setzen Sie die Papierkassette wieder in das Gerät ein. Nun können Sie den Faxbetrieb fortsetzen. Kleinere Papierfor- Um kleinere Papierformate (z.

  • Seite 241: Netzwerkkarte

    Anhang D: Zubehör Weitere Informationen Netzwerk-Karte Netzwerk-Karte Netzwerk-Karte Netzwerk-Karte Netzwerk-Karte finden Sie auf der beiliegen- den CD oder Diskette. Ihr Faxgerät ist für den Betrieb mit einer Netzwerk-Karte vorbereitet. Wenden Sie sich im Zwei- felsfall an Ihren Lieferanten. Ausstattungs- Folgende Funktionen werden von der Netzwerkkarte unterstützt: merkmale OKIHSP-kompatibel Flash-ROM...

  • Seite 242: Netzwerkkarte Einbauen

    Anhang D: Zubehör Netzwerk-Karte Vorsicht ! einbauen Gefahr durch elektrischen Strom. Ein Stromschlag ist möglich. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Netzsteckdose. Achtung ! Statische Ladungen können die Netzwerk-Karte beschädigen. Lassen Sie die Karte in der Verpackung, bis der Einbau erfolgt. Fassen Sie vor dem Berühren elektronischer Bauteile einen Heiz- körper oder einen anderen geerdeten Gegenstand an.
  • Seite 243 Anhang D: Zubehör 6. Entfernen Sie die beiden Schrauben. 7. Nehmen Sie das Abschirm- blech aus dem Faxgerät. Schrauben Abschirm- blech 8. Entfernen Sie die Schrauben, und nehmen Sie die Blenden vom Abschirmblech ab. He- ben Sie die Blenden gut auf, sie werden benötigt, wenn Sie die Netzwerk-Karte wie- der ausbauen wollen.
  • Seite 244 Anhang D: Zubehör 12. Drücken Sie die Verbin- dungsplatine mit leichtem Druck nach unten, bis der Steckverbinder richtig in der Kontaktleiste eingerastet ist. 13. Nehmen Sie die Netzwerk- Karte aus der Verpackung. 14. Auf der Unterseite der Karte befindet sich ein Steckver- binder für die entsprechende Kontaktleiste im Faxgerät.
  • Seite 245 Anhang D: Zubehör 16. Entfernen Sie die obere Blen- de des Abschirmblechs, in- dem Sie die entsprechenden Schrauben lösen. Verwahren Sie die Blende auf. 17. Befestigen Sie die beiden Schrauben des Abschirm- blechs. 18. Bringen Sie die Rückwand an und befestigen Sie sie mit den beiden Schrauben.

  • Seite 246: Netzwerkkarte Ausbauen

    Anhang D: Zubehör Netzwerk-Karte Vorsicht ! ausbauen Gefahr durch elektrischen Strom. Ein Stromschlag ist möglich. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Netzsteckdose. Achtung ! Statische Ladungen können die Netzwerk-Karte beschädigen. Fassen Sie vor dem Berühren elektronischer Bauteile einen Heiz- körper oder einen anderen geerdeten Gegenstand an.
  • Seite 247 Anhang D: Zubehör 7. Heben Sie die Netzwerk-Kar- te an, so daß der Steckverbin- der nicht mehr mit der Kon- taktleiste verbunden ist. 8. Nehmen Sie die Netzwerk- Karte aus dem Faxgerät. Ver- packen Sie die Karte in der Originalverpackung. 9.
  • Seite 248 Anhang D: Zubehör 13. Bringen Sie die Rückwand an und befestigen Sie sie mit den beiden Schrauben. Schrauben 14. Stecken Sie das Telefonkabel in die obere Buchse. 15. Stecken Sie das eine Ende des Netzkabels in die Buchse an der Rückseite des Faxgerätes. 16.

  • Seite 249: Isdn-Karte

    Anhang D: Zubehör ISDN-Karte ISDN-Karte ISDN-Karte ISDN-Karte ISDN-Karte Ihr Faxgerät ist für den Betrieb mit einer ISDN-Karte (Fax G4) vorbe- reitet. Diese Faxkarte ist nach der Europäischen Richtlinie TBR 3 ge- prüft und zertifiziert. Nach dem Einbau der Karte können Sie das Faxgerät an das digitale Leitungsnetz ISDN (Integrated Services Digital Network) anschließen.
  • Seite 250 Anhang D: Zubehör 5. Entfernen Sie die beiden Schrauben an der Rückseite des Faxgerätes. 6. Heben Sie die Rückwand leicht an und nehmen Sie sie vom Faxgerät ab. Schrauben 7. Entfernen Sie die beiden Schrauben des Abschirm- blechs. 8. Nehmen Sie das Abschirm- blech aus dem Faxgerät.
  • Seite 251 Anhang D: Zubehör 10. Nehmen Sie die ISDN-Karte aus der Verpackung. 11. Auf der Kartenunterseite be- findet sich ein Steckverbin- der für die entsprechende Kontaktleiste im Faxgerät. Setzen Sie die ISDN-Karte so ein, daß der Steckverbinder nach unten und die An- schlußbuchse nach vorne ISDN-Karte weist.
  • Seite 252 Anhang D: Zubehör 15. Bringen Sie die Rückwand an und befestigen Sie sie mit den beiden Schrauben. 16. Setzen Sie die Abdeckung auf die obere Leitungsbuchse. So lange die ISDN-Karte eingebaut ist, können Sie das Faxgerät nicht mehr an das analoge Leitungsnetz Schrauben anschließen.

  • Seite 253: Isdn-Karte Ausbauen

    Anhang D: Zubehör ISDN-Karte Vorsicht ! ausbauen Gefahr durch elektrischen Strom. Ein Stromschlag ist möglich. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Netzsteckdose. Achtung ! Statische Ladungen können die ISDN-Karte beschädigen. Fassen Sie vor dem Berühren elektronischer Bauteile einen Heizkörper oder einen anderen geerdeten Gegenstand an.
  • Seite 254 Anhang D: Zubehör 9. Heben Sie die ISDN-Karte an, so daß der Steckverbinder nicht mehr mit der Kontakt- leiste verbunden ist. 10. Nehmen Sie die ISDN-Karte aus dem Faxgerät. Verpacken Sie die Karte in der Original- verpackung. 11. Befestigen Sie die Blende mit den beiden Schrauben.
  • Seite 255 Anhang D: Zubehör 15. Entfernen Sie die Abdeckung von der oberen Leitungs- buchse. Heben Sie die Abdek- kung auf, sie wird benötigt, wenn Sie die ISDN-Karte wie- der einbauen wollen. 16. Stecken Sie das Telefonkabel in die obere Buchse. 17. Stecken Sie das eine Ende des Netzkabels in die Buchse an der Rückseite des Faxgerätes.

  • Seite 256: Eigenschaften Der Isdn-Karte

    Anhang D: Zubehör Eigenschaften der ISDN-Karte Eigenschaften der ISDN-Karte Eigenschaften der ISDN-Karte Eigenschaften der ISDN-Karte Eigenschaften der ISDN-Karte Allgemein Allgemein Allgemein Allgemein Allgemein Funktion G3-Modus G4-Modus Bemerkung Netzwerk ISDN* *PSTN nicht verfügbar Netzwerk- ITU-TI.430, ETS 300 012 schnittstelle Basic Rate Schnittstelle (2B+D), S/T-Schnittstelle Konformität ETSI TBR3-1995 Kabel...

  • Seite 257: Netzwerk-Service

    Anhang D: Zubehör Netzwerk-Service Netzwerk-Service Netzwerk-Service Netzwerk-Service Netzwerk-Service Funktion G3-Modus G4-Modus Bemerkung CLIP* *Calling Line Identification SUB* *SUB-Adressing MSN* *Multiple Subscriber Number Option Option Option Option Option Funktion G3-Modus G4-Modus Bemerkung PC FAX TIA/EIA Klasse 1* ------- * max. 14,4 Kbit/s (Bidirektionale Schnittstelle) Ebcryption (Rs232C) Nein...

  • Seite 258: Isdn-Wahlmodus Einstellen

    Anhang D: Zubehör Über den Konfigurationspunkt 27 können Sie die Grundeinstellung ISDN-Wahlmodus für den Übertragungsmodus einstellen. Zusätzlich können Sie den einstellen Übertragungsmodus für jede Zielwahltaste einzeln festlegen. Ist un- ter einer Zielwahltaste zum Beispiel die Rufnummer eines G3-Faxge- rätes gespeichert, sollten Sie den Übertragungsmodus für diese Ziel- wahltaste auf G3 einstellen.

  • Seite 259: Kommunikation: Empfangen

    Anhang D: Zubehör Kommunikation: Senden Kommunikation: Senden Kommunikation: Senden Kommunikation: Senden Kommunikation: Senden Funktion G3-Modus G4-Modus Bemerkung Manuelles Senden Nein Nein Direktwahl Senden vom Einzug Speichersenden Vertraulich Senden T.30 (SUB), OKI-Modus OKI-Modus Relaisrundsenden Nein Nein Sendeabruf ohne Paßwort Sendeabruf T.30 (SEP) OKI-Modus aus einer Mailbox Kommunikation: Empfangen...
  • Seite 260 Anhang D: Zubehör Mit diesem Service können Sie mehrere Geräte an einem ISDN-An- Sub-Adresse / schluß und Telefonnummer nutzen, wenn diese über eine sogenann- Unteradressierung te Sub-Adresse (Unteradresse) verfügen. Bei dieser »Punkt- zu Mehr- punkt-Verbindung« (P-MP) wird jedem erreichbaren Gerät eine ein- deutige Nummer (Sub-Adresse) zugewiesen.
  • Seite 261 Anhang D: Zubehör Sub-Matching Ihr Faxgerät unterstützt das sogenannte Sub-Matching. Die Sub- Adresse muß innerhalb der Netzes mit der eigentlichen Rufnum- (Übereinstimmung) mer übertragen werden, sonst wird keine Prüfung auf Überein- stimmung ausgeführt. Falls die Subadresse im Netz übermittelt wird und mit der Subadresse des Faxgerätes übereinstimmt, nimmt dieses den Ruf entgegen.

  • Seite 262: Anhang E: Anschlüsse Und Verkabelung

    Anhang E: Anschlüsse und Verkabelung Anhang E: Anschlüsse und Anhang E: Anschlüsse und Anhang E: Anschlüsse und Anhang E: Anschlüsse und Anhang E: Anschlüsse und V V V V V erkabelung erkabelung erkabelung erkabelung erkabelung Anschlußdosen Anschlußdosen Anschlußdosen Anschlußdosen Anschlußdosen Dieses Kapitel beschreibt den Anschluß...
  • Seite 263 Anhang E: Anschlüsse und Verkabelung Bei der TAE6-Dose unterscheidet man zwei Kodierungen. Die F-Ko- dierung (Fernsprechapparat) wird für den Anschluß eines Telefons , die N-Kodierung (Nicht-Fernsprechapparat) für Zusatzgeräte wie Anrufbeantworter oder Faxgeräte benötigt. Die Stecker sind durch seitliche Stege kodiert. Bei der F-Kodierung befindet sich der Steg un- ten, bei der N-Kodierung oben am Stecker.

  • Seite 264: Anschlußbelegung Der Tae6-Dose

    Anhang E: Anschlüsse und Verkabelung Anschluß Bedeutung Anschlußbelegung der TAE6-Dose 1 (La) Amtsleitung (a-Ader) 2 (Lb) Amtsleitung (b-Ader) 3 (W) Wecker/Schaltkontakt 4 (E) Erdkontakt für Nebenstellenanlagen 5 (b2) Weiterführung der Amtsleitung Lb 6 (a2) Weiterführung der Amtsleitung La Bei einer nicht belegten TAE6- 1 2 3 4 5 6 Dose sind die Anschlußpunkte 1...

  • Seite 265: Anschlußbelegung Des Faxgerätes (Analog)

    Anhang E: Anschlüsse und Verkabelung Anschlußbelegung Nachfolgend finden Sie die Belegung des Leitungsanschlusses Ihres Faxgerätes (Ansicht auf den Stecker): des Faxgerätes (analog) 1 Wecker / Schaltkontakt 2 Weiterführung La 3 Amtsleitung La 4 Amtsleitung Lb 5 Weiterführung Lb 6 Erdkontakt Anschlußdosen (Deutschland) Anschlußdosen (Deutschland) Anschlußdosen (Deutschland)
  • Seite 266 Anhang E: Anschlüsse und Verkabelung Über die TAE6-NFN-Dose kön- TAE6-NFN-Dose nen Sie problemlos Ihr Faxgerät allein oder zusammen mit einem Telefon an eine Amtsleitung an- schließen. Diese Anschlußdose stellt den zur Zeit gängigen Stan- dard dar. TAE6-NFF-Dose Eine TAE6-NFF-Dose wird be- nutzt, wenn an einer Anschluß- dose zwei Amtsleitungen zur Verfügung gestellt werden sol-...
  • Seite 267 Anhang E: Anschlüsse und Verkabelung ADo4-Dose Eine ADo4-Dose muß in jedem Fall gegen eine TAE6-NFN-Dose ausgetauscht werden. ADo8-Dose Für ADo8-Dosen sind Adapter auf die TAE6-Norm erhältlich. Besser ist ein Austausch gegen eine TAE6-NFN-Dose. Stv-Dose Die Steckverbinder-Dose muß ge- gen eine TAE6-NFN-Dose ausge- tauscht werden.

  • Seite 268: Anschlußdosen Für Österreich Und Die Schweiz

    Anhang E: Anschlüsse und Verkabelung Anschlußdosen für Österreich Anschlußdosen für Österreich Anschlußdosen für Österreich Anschlußdosen für Österreich Anschlußdosen für Österreich und die Schweiz und die Schweiz und die Schweiz und die Schweiz und die Schweiz Nachfolgend finden Sie Abbildungen der zur Zeit gängigen An- schlußdosen in Österreich und der Schweiz.

  • Seite 269: Tst-Stecker (Österreich)

    Anhang E: Anschlüsse und Verkabelung TST-Stecker In der nachfolgenden Abbildung finden Sie den TST-Stecker mit sei- ner Anschlußbelegung. (Österreich) grau 1, weiß, blau 2, grün, 3, gelb, leer, schwarz, 7 4, violett, leer rosa 5, braun, Die Anschlußdrähte sind wie folgt belegt: Anschluß...
  • Seite 270 Anhang E: Anschlüsse und Verkabelung Über diese Anschlußdose (R10112-12-WST der Fa. Reichle De-Massa- T+T83-Steckdose ri) können Sie ein Faxgerät zusammen mit einem Telefon oder einem grün/grau (seriell) Anrufbeantworter an einer Amtsleitung betreiben. A12 (Schweiz) T+T-Stecker: Kontaktseite T+T-Anschlußkabel In der Abbildung finden Sie die Belegung des T+T-Anschlußka- (Schweiz) bels (AK90-USA, R10276-250 der...

  • Seite 271: Faxgerät Anschließen

    Anhang E: Anschlüsse und Verkabelung Faxgerät anschließen Faxgerät anschließen Faxgerät anschließen Faxgerät anschließen Faxgerät anschließen 1. Nehmen Sie das Telefonkabel aus der Verpackung. 2. An einem Ende des Telefon- kabels befindet sich ein klei- ner Stecker. Verbinden Sie diesen Western-Stecker mit der oberen Anschlußbuchse (LINE) an der Rückseite des Faxgerätes.

  • Seite 272: Anschluß An Eine Nebenstellenanlage

    Anhang E: Anschlüsse und Verkabelung Für die Schweiz: Bei einer A12-Dose verwen- den Sie die obere Buchse. 3. Am anderen Ende des Tele- fonkabels befindet sich ein T+T-Stecker. Stecken Sie die- sen in die Buchse der T+T83- Steckdose. 4. Dem Faxgerät liegt ein sog. Entstörfilter bei.

  • Seite 273: Weitervermittlung In Einer Nebenstellenanlage

    Anhang E: Anschlüsse und Verkabelung Beispiel: Amtsholung normal Amtskennziffer Rufnummer 0123 45678 Eingabe 00123 45678 Anwahl über Flash oder Erde: Stellen Sie den Wahlparameter Die Einstellung der Wahl- parameter wird in Anhang C »Amtskennziffer« auf AUS, und wählen Sie als Amtsanlassung erklärt.

  • Seite 274: Anschluß Mit Einem Anrufbeantworter

    Anhang E: Anschlüsse und Verkabelung 3. Wählen Sie am Faxgerät die Rufnummer, zu der Sie das Gespräch weitervermitteln wollen. 4. Wenn sich der Teilnehmer der gewählten Rufnummer (Person oder Faxgerät) meldet, legen Sie den Hörer Ihres Faxgerätes auf. Sie haben nun das Gespräch weitervermittelt. 5.
  • Seite 275 Anhang E: Anschlüsse und Verkabelung Beachten Sie auch folgende Hinweise: Die Geräte müssen wie weiter vorne in diesem Kapitel beschrieben angeschlossen werden. Das Faxgerät muß in die Betriebsart TAD geschaltet werden. Der Anrufbeantworter muß sich nach dem ersten, spätestens nach dem zweiten Klingeln einschalten.

  • Seite 276: Isdn (Mehrgeräteanschluß S0)

    Anhang E: Anschlüsse und Verkabelung ISDN (Mehrgeräteanschluß S0) ISDN (Mehrgeräteanschluß S0) ISDN (Mehrgeräteanschluß S0) ISDN (Mehrgeräteanschluß S0) ISDN (Mehrgeräteanschluß S0) Ist Ihr Faxgerät mit einer ISDN- Karte (Zubehör) ausgestattet, können Sie das Faxgerät direkt an einen S0-Bus (DSS1) an- schließen. Dadurch ergibt sich eine Übertragungsgeschwindig- keit von maximal 64.000 bps.

  • Seite 277: Hybridanlagen

    Anhang E: Anschlüsse und Verkabelung Hybridanlagen Beim Anschluß an Hybridanlagen (digitale Nebenstellenanlagen) oder beim Anschluß über sog. A/B-Wandler kann es zu Einschrän- kungen in der Übertragungsgeschwindigkeit kommen. Diese Ein- schränkungen liegen nicht am Faxgerät (oder auch Datenmodems oder anderen Datenübertragungsgeräten), sondern sind abhängig von den benutzten Hybridanlagen bzw.

  • Seite 278: Weitere Anschlußmöglichkeiten

    Anhang E: Anschlüsse und Verkabelung Analog ISDN E-ISDN E-ISDN E-ISDN E-ISDN E-ISDN E-ISDN Dig.TEL Dig.TEL Dig.Fax An-TEL An.Fax An.Kombi An.TAD An-TEL An.Fax An.Kombi Weitere Anschluß- Die nachfolgenden Tabellen dienen nur der Vollständigkeit und Refe- renzzwecken. Die Tabellen zeigen, wann der Ruf eines G3-Faxgerätes möglichkeiten an die Gegenstelle übermittelt wird, wenn das rufende Faxgerät an einem der folgenden Anschlüsse betrieben wird:...
  • Seite 279 Anhang E: Anschlüsse und Verkabelung Diese Seite bleibt aus technischen Gründen frei. E-18...

  • Seite 280: Anhang F: Schnittstellendaten

    Anhang F: Schnittstellendaten Anhang F: Schnittstellendaten Die parallele Centronics-Schnittstelle Eine parallele Schnittstelle übermittelt dem Drucker Daten, indem die acht Bit eines Byte jeweils gleichzeitig über acht einzelne Leitungen übertragen werden. Zusätzlich sind einige Steuerleitungen vorhan- den. Die Bytes selbst werden nacheinander übertragen. Die Centronics-Schnittstelle dieses Druckers entspricht dem IEEE- 1284-Standard und unterstützt damit Datenübertragung zwischen System und Drucker in beiden Richtungen (bidirektional) abhängig...
  • Seite 281 Anhang F: Schnittstellendaten Eine ausführliche Beschreibung der bidirektionalen Schnittstelle fin- den Sie in folgender Standard-Spezifikation: IEEE STD 1284-XXXX December, 18, 1992 Institute of Electrical and Electronic Engineers, Inc. 345 East 47th Street New York, NY 10017, USA Für den Anschluß Ihres Druckers an den Computer benötigen Sie ein Centronics-kompatibles Parallelkabel, das den folgenden Spezifika- tion genügt: Amphenol-Stecker 36-polig, 57-...
  • Seite 282 Anhang F: Schnittstellendaten Signal Richtung Beschreibung Select Vom Drucker Ein High-Pegel des Signals zeigt an, daß der Drucker ON LINE geschaltet ist bzw. IEEE 1284. Autofeed Zum Drucker IEEE 1284 Nicht belegt Signalerde Gehäuseerde Masse + 5 V Vom Drucker + 5-Volt-Spannung (maximal 50 19-30 Signalerde...
  • Seite 283 Anhang F: Schnittstellendaten Signalerde Signalerde (Strobe) (Strobe) Signalerde Signalerde (Data 1) (Data 1) Signalerde Signalerde (Data 2) (Data 2) Signalerde Signalerde (Data 3) (Data 3) Signalerde Signalerde (Data 4) (Data 4) Signalerde Signalerde (Data 5) (Data 5) Signalerde Signalerde (Data 6) (Data 6) Signalerde Signalerde...
  • Seite 284 Anhang G: Fachbegriffe Anhang G: Fachbegriffe Anhang G: Fachbegriffe Anhang G: Fachbegriffe Anhang G: Fachbegriffe Anhang G: Fachbegriffe Alternative Rufnummer (alternate telepho- Bandbreite (bandwidth): Frequenzbereich, ne number): Sie können für jede Zielwahlta- der über ein Telefon übertragen werden ste zwei Faxnummern eingeben. Ist die erste kann.
  • Seite 285 Anhang G: Fachbegriffe Centronics-Schnittstelle (centronics inter- Dokument: Eine oder mehrere zusammen- face): Diese Schnittstelle wird überwiegend gehörende Seiten, die an die Gegenstelle als Verbindung zwischen Druckern und übertragen werden sollen. Computern eingesetzt. Centronics- Schnittstelle ist eine parallele Schnittstelle: DSR (data set ready): Betriebsbereitschaft, Die acht Bits eines Byte werden gleichzeitig Signal der V.24-Schnittstelle.
  • Seite 286 Anhang G: Fachbegriffe Empfangsmodus (reception mode): Diese Hardware-Handshake: Handshake über Si- Betriebsart legt fest, wie das Faxgerät auf gnalleitungen, wird bei V.24 mit CTS/RTS eingehende Anrufe reagiert. oder mit DTR/DSR signalisiert. Erde (earth): Art der Amtsholung, Steuersi- Impulswahlverfahren (pulse tone dial- gnal in Nebenstellenanlagen.
  • Seite 287 Anhang G: Fachbegriffe Kurzwahlnummer (auto dial code): Eine MSN (Multiple Subscriber Number): Tele- zweistellige Nummer, die für die automati- fonnumer eines ISDN-Anschlusses. Diese sche Wahl eines Teilnehmers verwendet Nummer wird einem oder mehreren Gerä- werden kann. ten zugeordnet (programmiert). Mailbox: Speicherbereich, in dem Faxnach- Nebenstellenanlage (PBX, private branch richten abgelegt werden können (wird von exchange): Ein lokales Telefonnetz inner-...
  • Seite 288 Anhang G: Fachbegriffe RTS (request to send): Sendeteil Einschal- Speichersendung (memory mode trans- ten, Signal der V.24-Schnittstelle. mission): Das Faxgerät überträgt eine im Speicher abgelegte Faxnachricht. Rundsenden (broadcast): Das eingelesene oder zwischengespeicherte Dokument wird Stapelsendung (feeder transmission): Die automatisch an mehrere Gegenstellen über- im Dokumenteneinzug liegenden Seiten tragen.
  • Seite 289 Anhang G: Fachbegriffe V.28: ITU-Norm für die elektrischen Eigen- schaften einer seriellen Schnittstelle. Die funktionellen Eigenschaften sind in der V.24 genormt, beide zusammen entsprechen der RS-232C-Norm. Wahlwiederholung (redial): Mit dieser Ta- ste kann die zuletzt angewählte Teilnehmer- nummer noch einmal gewählt werden. Zeitversetzt senden (delayed transmissi- on): Ihr Faxgerät kann automatisch zu einer festgelegten Zeit Dokumente übertragen.
