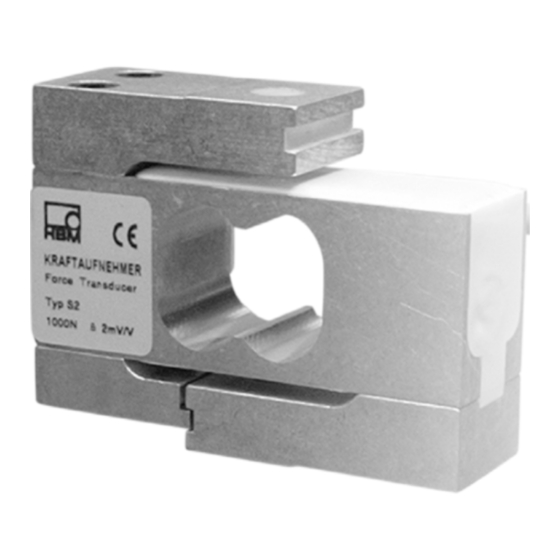

Montageanleitung
Kraftaufnehmer
S2/S9
A0559–60 de

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für HBM S2

  • Seite 1 Montageanleitung Kraftaufnehmer S2/S9 A0559–60 de...
  • Seite 3: Inhaltsverzeichnis

    ......7.1 Technische Daten S2 ........
  • Seite 4: Sicherheitshinweise

    Transport, fachgerechte Lagerung, Aufstellung und Mon- tage sowie sorgfältige Bedienung und Instandhaltung voraus. Allgemeine Gefahren bei Nichtbeachten der Sicherheitshinweise Die Kraftaufnehmer S2/S9 entsprechen dem Stand der Technik und sind be- triebssicher. Von den Aufnehmern können Restgefahren ausgehen, wenn sie von unge- schultem Personal unsachgemäß...
  • Seite 5 S2/S9 In dieser Montageanleitung wird auf Restgefahren mit folgenden Symbolen hingewiesen: WARNUNG Symbol: Bedeutung: Möglicherweise gefährliche Situation Weist auf eine mögliche gefährliche Situation hin, die – wenn die Sicherheits- bestimmungen nicht beachtet werden – Tod oder schwere Körperverletzung zur Folge haben kann.
  • Seite 6 Bedingungen am Aufstellungsort Schützen Sie den Aufnehmer vor Feuchtigkeit oder Witterungseinflüssen wie beispielsweise Regen, Schnee usw. Wartung Der Kraftaufnehmer S2/S9 ist wartungsfrei. Unfallverhütung Obwohl die angegebene Nennkraft im Zerstörungsbereich ein Mehrfaches vom Meßbereichsendwert beträgt, müssen die einschlägigen Unfallverhü- tungsvorschriften der Berufsgenossenschaften berücksichtigt werden.
  • Seite 7: Lieferumfang

    S9 für 20 – 50 kN Bestellnr. 1–U2A/5T/ZGUW Anwendungshinweise Die Kraftaufnehmer der Typenreihe S2/S9 sind für Messungen von Zug- und Druckkräften geeignet. Sie messen statische und dynamische Kräfte mit ho- her Genauigkeit und verlangen daher eine umsichtige Handhabung. Beson- dere Aufmerksamkeit erfordern hierbei Transport und Einbau der Geräte.
  • Seite 8: Aufbau Und Wirkungsweise

    Aufnehmer eine Kraft einwirkt. 3.2 DMS-Abdeckung Zum Schutz der DMS sind die Kraftaufnehmer S2/S9 an entsprechender Stelle mit einer Kunststoffmasse vergossen. Diese ist vor mechanischen Be- schädigungen zu schützen.
  • Seite 9: Bedingungen Am Einsatzort

    S2/S9 Bedingungen am Einsatzort 4.1 Umgebungstemperatur Die Temperatureinflüsse auf das Nullsignal sowie auf den Kennwert sind kom- pensiert. Um optimale Meßergebnisse zu erzielen, ist der Nenntemperaturbereich einzuhalten. Temperaturbedingte Meßfehler können durch einseitige Erwärmung (z. B. Strahlungswärme) oder Abkühlung entste- hen. Ein Strahlungsschild und allseitige Wärmedämmung bewirken merkliche Verbesserungen, dürfen aber keinen Kraftnebenschluß...
  • Seite 10: Mechanischer Einbau

    Querkräfte können zu Meßfehlern führen und bei Überschreitung der Grenzwerte den Aufnehmer zerstören. Als Einbauhilfen liefert HBM zu den Aufnehmern der Typenreihe S2/S9 Gelenkösen als Zubehör. Gelenkösen eignen sich für den Einsatz bei quasi- statischer Belastung (Lastwechsel v10 Hz). Bei dynamischer Belastung mit höherer Frequenz sollten biegeweiche Zugstäbe eingesetzt werden.
  • Seite 11: Einbau Für Zugbelastung/Druckbelastung

    S2/S9 5.3 Einbau für Zugbelastung/Druckbelastung Der Aufnehmer wird direkt (mit Flansch oder Boden) an ein vorhandenes Kon- struktionselement (z. B. Profil, Decke, Platte) geschraubt. Bei dieser Einbauart können die Aufnehmer axiale Kräfte in Zug- und in Druckrichtung messen. Auch Wechsellasten werden einwandfrei erfaßt. Dazu muß der Aufnehmer ohne axiales Spiel eingebaut sein.
  • Seite 12: Einbau Mit Einer Gelenköse

    S2/S9 Einschrauben der Gelenköse: • Kontermutter bis zur Öse zurückdrehen • Gelenköse in den Aufnehmer schrauben • Gelenköse 1 bis 2 Gewindegänge herausdrehen und ausrichten • Öse mit Nennlast belasten • Kontermutter festziehen ACHTUNG Beim Kontern das Drehmoment keinesfalls durch den Aufnehmer hin- durch leiten.
  • Seite 13 S2/S9 Nennkraft (N) (mm) (mm) Anzugsmoment M (NVm) Einschrauben der Gelenköse: • Kontermutter bis zur Öse zurückdrehen • Gelenköse in den Aufnehmer schrauben • Gelenköse 1 bis 2 Gewindegänge herausdrehen und ausrichten • Öse mit Nennlast belasten • Kontermutter festziehen...
  • Seite 14: Elektrischer Anschluß

    S2/S9 Elektrischer Anschluß Die Aufnehmer werden mit einem 3 m (S2) bzw. 6 m (S9) langen Kabel mit freien Enden geliefert. ACHTUNG Die Abgleichwiderstände am Ende des Kabels dürfen nicht abgeschnit- ten werden (Kennwert würde sich ändern). Der Kabelschirm ist nach dem Greenline-Konzept angeschlossen. Dadurch wird das Meßsystem von einem Faradayschen Käfig umschlossen, elektro-...
  • Seite 15 Verändern der Kabellänge führt zur Änderung des Kennwertes. Temperatureinflüsse auf das Kabel werden nicht ausgeregelt. bei Aufnehmer S2 bei S2: nur Schirm (ohne angelötete gelbe Litze) bei S9: gelbe Litze an Schirm angelötet Abb. 6.1: Anschlußbelegung der S2/S9 A0559–60 de...
  • Seite 16: Technische Daten (Vdi/Vde2638)

    S2/S9 Technische Daten (VDI/VDE2638) 7.1 Technische Daten S2 Nennkraft 1000 Genauigkeitsklasse 0,05 Nennkennwert mV/V Relative Kennwertabweichung Druck <"0,25 Relative Zug-Druck-Kennwert- unterschied <"0,1 Relative Nullsignalabweichung <8 <6 <5 Relative Umkehrspanne (0,2F bis F <0,05 Linearitätsabweichung <0,05 Temperatureinfluß auf den Kennwert/10 K bezogen auf den <0,05...
  • Seite 17 S2/S9 Grenzdrehmoment N⋅m Statische Grenzquerkraft Nennmeßweg <0,4 Grundresonanzfrequenz 0,29 0,49 0,76 1,09 1,81 2,45 Relative zulässige Schwing- beanspruchung "70 Gewicht ca. 0,4 Schutzart nach DIN EN60529 IP65 Werkstoffe: Meßkörper Aluminium Vergußmasse (DMS-Abdeckung) Silikonkautschuk Kabelverschraubung rostfreier Stahl / Dichtung Perbunan Kabelmantel Kabellänge, Sechsleiter-Technik...
  • Seite 18: Technische Daten S9

    S2/S9 7.2 Technische Daten S9 Nennkraft Genauigkeitsklasse 0,05 Nennkennwert mV/V Relative Kennwertabweichung Druck <0,25 Relative Zug-Druck-Kennwert- unterschied <"0,1 Relative Nullsignalabweichung <5 Relative Umkehrspanne (0,2F bis F Linearitätsabweichung 0,05 Temperatureinfluß auf den Kennwert/10 K bezogen auf den 0,05 Kennwert Temperatureinfluß auf das...
  • Seite 19 S2/S9 Nennmeßweg < 0,4 < 0,4 < 0,4 < 0,4 < 0,5 Grundresonanzfrequenz Relative zulässige Schwing- beanspruchung Gewicht 0,77 Schutzart nach DIN EN60529 IP65 Werkstoffe: Meßkörper nichtrostender Stahl Vergußmasse (DMS-Abdeckung) Polyurethan Kabelverschraubung nichtrostender Stahl / Dichtung Perbunan Kabelmantel Polyurethan Kabellänge, Sechsleiter-Technik...
  • Seite 20: Abmessungen

    S2/S9 Abmessungen 8.1 Abmessungen S2 Kabel 3 m A0559–60 de...
  • Seite 21: Abmessungen S9

    S2/S9 8.2 Abmessungen S9 ca. 24 Abmessungen in mm: Nennkraft (kN) 2–10 87,3 57,2 28,6 43,7 69,8 34,9 30,2 15,1 M24x2 76,2 38,1 36,6 18,3 M24x2 A0559–60 de...
  • Seite 22 S2/S9 Einbauhilfen Gelenköse U1/200kg/ZGW für S2 Gelenköse ZGUW für S9 ∅ Gewicht: 50 g Material: Vergütungsstahl, verzinkt; Wälzlagerstahl und PTFE/Bronzegewebefolie Gelenköse ZGUW für S9 ∅B Nennkraft Gewicht (kN) (kg) 0,5...10 33,5 54,5 70,5 20..50 57,5 94,5 124,5 M24x2 A0559–60 de...
  • Seite 23: Konformitätserklärung

    S2/S9 Konformitätserklärung A0559–60 de...
  • Seite 24 S2/S9 A0559–60 de...
  • Seite 25 S2/S9 A0559–60 de...
  • Seite 26 S2/S9 A0559–60 de...
  • Seite 28 Sie stellen keine Eigenschaftszusicherung im Sinne des §459, Abs. 2, BGB dar und begründen keine Haftung. Hottinger Baldwin Messtechnik GmbH Postfach 10 01 51, D-64201 Darmstadt Im Tiefen See 45, D-64293 Darmstadt Tel.: 061 51/ 8 03-0; Fax: 061 51/ 8039100 E–mail: support@hbm.com www.hbm.com A0559–60 de...
