Inbetriebnahme, Einstellung und Betrieb des Brenners
7.3.1
Druckwandler
Der Druckwert am Rücklauf der Düse wird vom Druckmesser
1)(Abb. 29) angegeben.
Der Druck und der Durchsatz der Düse haben ihren maximalen
Wert erreicht, wenn sich der Stellantriebmotor in der Position
130° befindet.
Die Korrekturen des Drucks in der Rücklaufleitung werden durch
Verstellen des Exzenters 6)(Abb. 29) und der Mutter mit
Kontermutter 4)(Abb. 29) erzielt.
HINWEIS:
• Für eine korrekte Einstellung muss der Exzenter 6) im
gesamten Ausschlagbereich des Stellantriebs (20 ÷ 130°)
arbeiten: jeder Änderung des Stellantriebs muss eine
Änderung des Druckwerts entsprechen.
• Den Kolben des Druckwandlers nie bis auf den Anschlag
bringen: der Anschlagring 3)(Abb. 29) bestimmt den
maximalen Hub.
• Nach erfolgter Einstellung und nach dem Entriegeln des
Stellantriebs (siehe Seite 26) von Hand prüfen, dass
zwischen 0° und 130° keine Verkantungen vorliegen und
dass der maximale und minimale Druck dem gemäß dem
Diagramm (Abb. 28 Seite 24) gewählten Wert entsprechen.
• Zur Kontrolle des Durchsatzes im Zulauf der Düse den
Brenner öffnen, die Düse verrohren, die Zündung
simulieren und den Brennstoff bei maximalem und
minimalen Druck wiegen.
Wenn beim Höchstdurchsatz der Düse (max. Druck am
Rücklauf)
Druckschwankungen
festgestellt
werden,
den
verringern, bis diese nicht mehr auftreten.
Für die Einstellung des Exzenters die Schrauben 7) lösen und die
Schraube 5) so lange betätigen, bis die gewünschte Exzentrizität
erreicht ist. Das Drehen der Schraube 5) nach rechts erhöht die
Exzentrizität und damit den Unterschied zwischen dem
maximalen und minimalen Durchsatz der Düse; das Drehen der
Schraube 5) nach links verringert die Exzentrizität und reduziert
damit den Unterschied zwischen dem maximalen und minimalen
Durchsatz der Düse.
1
Manometer Düsenrücklaufdruck
2
Öldruckwächter
3
Kolbenfeststellring
4
Mutter und Gegenmutter zur Kolbeneinstellung
5
Stellschraube für Exzenter
6
Verstellbarer Exzenter
7
Arretierschrauben für Exzenter
am
Druckmesser
Druck
am
Rücklauf
leicht
D1227

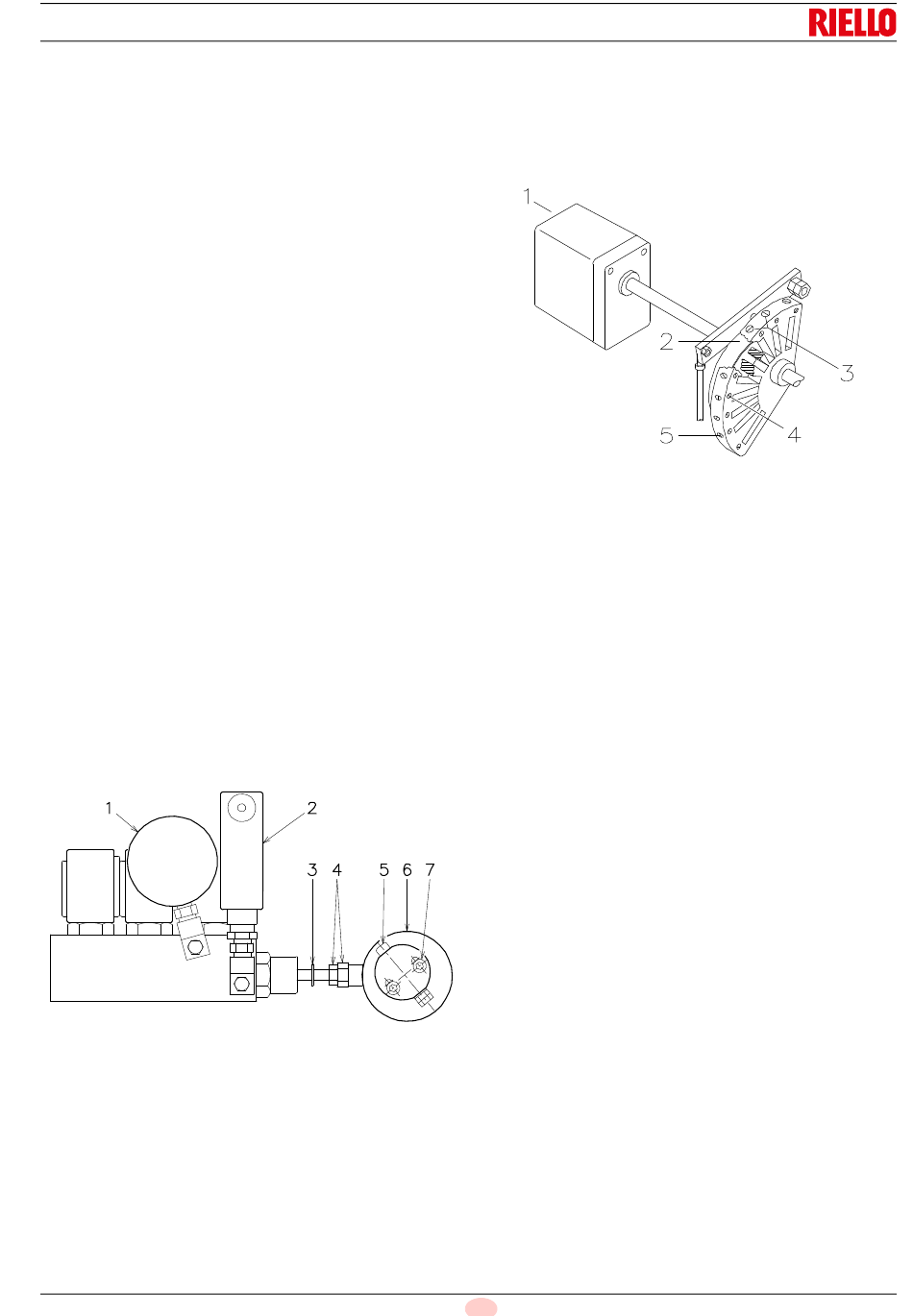

Abb. 29
7.3.2
Lufteinstellung
Das Endprofil des Nockens 2)(Abb. 30) durch Drehen der
Schrauben 5) schrittweise ändern.
–
Zur Erhöhung des Luftdurchsatzes die Schrauben zudrehen.
–
Zur Reduzierung des Luftdurchsatzes die Schrauben
abdrehen.
D1229
1
Stellantrieb
2
Nocken mit variablem Profil
3
Einstellschrauben des Nockenprofils
4
Schrauben zum Fixieren der Einstellung
5
Einstellschrauben des Nockenprofils
(1)
25
D
Abb. 30
