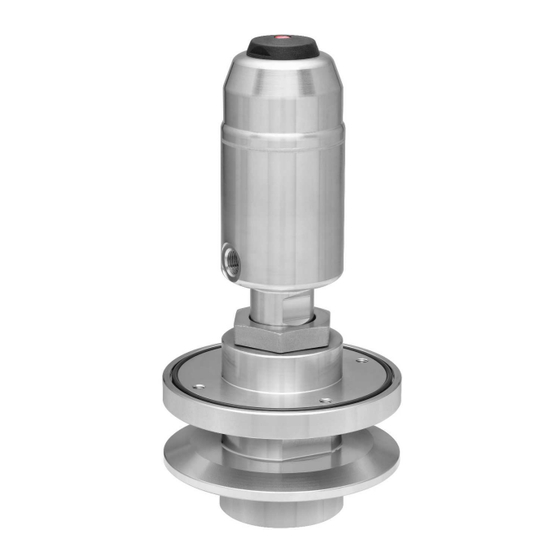

- Seite 1 GEMÜ SU40 SUMONDO Pneumatischer Antrieb für Single-Use Ventile Betriebsanleitung Weitere Informationen Webcode: GW-SU40...
- Seite 2 Alle Rechte, wie Urheberrechte oder gewerbliche Schutzrechte, werden ausdrücklich vorbehalten. Dokument zum künftigen Nachschlagen aufbewahren. © GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG 24.03.2023 GEMÜ SU40 SUMONDO 2 / 28 www.gemu-group.com...
-
Seite 3: Inhaltsverzeichnis
Steuerfunktion ..........Steuermedium anschließen ......Optische Stellungsanzeige ......10 Inbetriebnahme ........... 10.1 Initialisierung ..........11 Fehlerbehebung ........... 12 Inspektion und Wartung ........13 Ausbau aus Rohrleitung ........14 Entsorgung ............15 Rücksendung ............www.gemu-group.com 3 / 28 GEMÜ SU40 SUMONDO... -
Seite 4: Allgemeines
Warnhinweise sind dabei immer mit einem Signalwort und teilweise auch mit einem gefahrenspezifischen Symbol ge- kennzeichnet. Folgende Signalwörter bzw. Gefährdungsstufen werden einge- setzt: GEFAHR Unmittelbare Gefahr! ▶ Bei Nichtbeachtung drohen schwerste Verletzungen oder Tod. GEMÜ SU40 SUMONDO 4 / 28 www.gemu-group.com... -
Seite 5: Sicherheitshinweise
Kunststoff-Rohr- und Schlauchleitungen konzipiert. Es mung mit dem Hersteller durchführen. steuert ein durchfließendes Medium indem es durch ein Steu- ermedium geöffnet werden kann. Bei Unklarheiten: 15. Bei nächstgelegener GEMÜ Verkaufsniederlassung nach- fragen. www.gemu-group.com 5 / 28 GEMÜ SU40 SUMONDO... -
Seite 6: Typenschild
2021 Baujahr rung eines Betriebsmediums konzipiert. 12103529 I 0001 88380690 Das Produkt ist bestimmungsgemäß nicht für den Einsatz in Rückmeldenummer Zählnummer explosionsgefährdeten Bereichen geeignet. Artikelnummer ● Das Produkt gemäß den technischen Daten einsetzen. GEMÜ SU40 SUMONDO 6 / 28 www.gemu-group.com... -
Seite 7: Bestelldaten
5 Antriebsgröße Code Antriebsgröße 1G1 Bestellbeispiel SU40 Bestelloption Code Beschreibung 1 Typ SU40 Antrieb pneumatisch gesteuert Metall-Ausführung 2 Membrangröße Membrangröße B 3 Membranadaption 4 Steuerfunktion In Ruhestellung geschlossen (NC) 5 Antriebsgröße Antriebsgröße 1G1 www.gemu-group.com 7 / 28 GEMÜ SU40 SUMONDO... -
Seite 8: Membranventilkörper Sub
2 Membrangröße Membrangröße B 3 Anschlussgröße 1 DN 10 (3/8") 4 Gehäuseform T-Körper 5 Anschlussart Schlauchtülle 6 Gehäusewerkstoff PP-R, natur 7 Membranwerkstoff 8 Anschlussgröße 2 3/8" (DN 10) 9 Anschlussart Stutzen 2 Schlauchtülle GEMÜ SU40 SUMONDO 8 / 28 www.gemu-group.com... -
Seite 9: Technische Daten
-930 mbar zu 100 % nach entfernen des Steuerdrucks. Steuerdruck: Steuerfunktion 1: 6,0 – 8,0 bar Steuerfunktion 2 und 3: Siehe Diagramm MG D MG C MG B Betriebsdruck [bar] MG = Membrangröße Füllvolumen: Steuerfunktion 1, 2, 3: 0,03 dm³ www.gemu-group.com 9 / 28 GEMÜ SU40 SUMONDO... -
Seite 10: Produktkonformitäten Ventilkörper Sub
- USP Particulate Matter in Injections, USP <788>, USP <790> - Validation Guide auf Anfrage 6.5 Mechanische Daten Lebensdauer: Membranventilkörper (SUB):1000 Schaltzyklen (gemäß GEMÜ Produktvalidierung) oder max 4,5 Jahre ab Produktionsdatum (1,5 Jahre vor Bestrah- lung / 3 Jahre nach Bestrahlung) GEMÜ SU40 SUMONDO 10 / 28 www.gemu-group.com... - Seite 11 44,0 43,0 1/2” 42,0 47,0 46,0 1/2” 91,0 3/4” 94,0 108,0 97,0 111,0 1” 99,0 113,0 100,0 112,0 3/4” 80,0 99,0 1” 80,0 100,0 Gewichte in g, MG = Membrangröße AG = Anschlussgröße www.gemu-group.com 11 / 28 GEMÜ SU40 SUMONDO...
-
Seite 12: Abmessungen
G1/8 70,0 91,0 91,0 46,0 1''(DN 25) 3/4'' (DN 20), 183,1 157,2 118,4 34,0 10,0 G1/8 70,0 91,0 91,0 46,0 12,0 1'' (DN 25) Maße in mm MG = Membrangröße AG = Anschlussgröße GEMÜ SU40 SUMONDO 12 / 28 www.gemu-group.com... - Seite 13 G1/8 70,0 91,0 91,0 46,0 1''(DN 25) 3/4'' (DN 20), 174,6 148,7 109,9 30,0 10,0 58,3 G1/8 70,0 91,0 91,0 46,0 1'' (DN 25) Maße in mm MG = Membrangröße AG = Anschlussgröße www.gemu-group.com 13 / 28 GEMÜ SU40 SUMONDO...
-
Seite 14: Körpermaße
7.2.1 Eckkörper, rechts (Code R) ØD Anschlussart Schlauchtülle (Code HB) øD 3/8” (DN 10) 64,0 33,3 22,3 48,0 58,0 10,0 1/2” (DN 15) 64,0 33,3 22,3 55,8 66,8 10,0 Maße in mm, MG = Membrangröße GEMÜ SU40 SUMONDO 14 / 28 www.gemu-group.com... - Seite 15 60,0 35,3 140,0 3/4” (DN 20) 91,6 58,5 38,0 139,0 1” (DN 25) 91,6 58,5 39,5 139,0 Maße in mm, MG = Membrangröße 1) Anschlussart Code CA: Clampanschluss ähnlich ASME-BPE Code HB: Schlauchtülle www.gemu-group.com 15 / 28 GEMÜ SU40 SUMONDO...
- Seite 16 3/4” (DN 20) 91,0 60,0 35,3 128,0 82,0 18,0 1” (DN 25) 91,0 60,0 35,3 140,0 88,0 18,0 Maße in mm, MG = Membrangröße 1) Anschlussart Code CA: Clampanschluss ähnlich ASME-BPE Code HB: Schlauchtülle GEMÜ SU40 SUMONDO 16 / 28 www.gemu-group.com...
-
Seite 17: Anschlussmaße
1” (DN 25) 28,0 24,7 11,5 25,3 30,8 3/4” (DN 20) 22,0 21,4 19,0 25,0 1” (DN 25) 28,0 22,2 11,5 25,4 30,8 Maße in mm, MG = Membrangröße Toleranz ± 0,2 mm www.gemu-group.com 17 / 28 GEMÜ SU40 SUMONDO... -
Seite 18: Herstellerangaben
Schutzmaßnahmen gegen Überschreitung des maximal ● zulässigen Drucks durch eventuelle Druckstöße (Wasser- schläge) vorsehen VORSICHT Leckage! ▶ Austritt gefährlicher Stoffe. Schutzmaßnahmen gegen Überschreitung des maximal ● zulässigen Drucks durch eventuelle Druckstöße (Wasser- schläge) vorsehen. GEMÜ SU40 SUMONDO 18 / 28 www.gemu-group.com... -
Seite 19: Montage Pneumatischer Edelstahlantrieb - Gehäuse
Vibrationen und Spannungen vom Produkt fernge- halten werden. 13. Das Produkt nur zwischen zueinander passenden, fluch- tenden Rohrleitungen montieren (siehe nachfolgende Ka- pitel). 14. Einbaulage beliebig. Abb. 2: Montage des pneumatischen Edelstahlantriebs in das Gehäuse www.gemu-group.com 19 / 28 GEMÜ SU40 SUMONDO... -
Seite 20: Demontage Pneumatischer Edelstahlantrieb - Gehäuse
3. Schrauben zwischen Befestigungsflansch 4 und Gehäuse 5 lösen. 4. Pneumatischen Edelstahlantrieb A durch die Aussparung des Gehäuses 5 nach unten abziehen. 5. Demontage Ventilkörper (siehe 'Demontage Single-Use Membranventilkörper - pneumatischer Edelstahlantrieb', Seite 21). 2. Ventilkörper auf Antrieb stecken. GEMÜ SU40 SUMONDO 20 / 28 www.gemu-group.com... -
Seite 21: Demontage Single-Use Membranventilkörper - Pneumatischer Edelstahlantrieb
Edelstahlantrieb 3. Clampverbindung am Übergang zwischen Antrieb und Ventilkörper anbringen. 1. Ventil ansteuern. ð Ventil in Offen-Stellung bringen. 4. Clampverbindung verschließen. 5. Ventil in Geschlossen-Stellung bringen. 2. Clampverbindung demontieren. ð Ventil einsatzbereit. www.gemu-group.com 21 / 28 GEMÜ SU40 SUMONDO... -
Seite 22: Einbau Des Single-Use Membranventilkörpers In Die Rohrleitung
Dichtung sowie die Klammer sind nicht im Lieferumfang Steuerfunktion 1 enthalten. Montage bei Schlauchtüllen: 9.8 Steuermedium anschließen 1. Steuermediumleitung spannungs- und knickfrei montieren! 2. Je nach Anwendung geeignetes Anschlussstück verwen- den. Gewinde des Steuermediumanschlusses: G1/8 GEMÜ SU40 SUMONDO 22 / 28 www.gemu-group.com... -
Seite 23: Optische Stellungsanzeige
10.1 Initialisierung Für die Initialisierung des Körpers zum Antrieb ist nur der Montageprozess nach Betriebsanleitung notwendig. Falls ein Zubehör (zum Beispiel 1434) verbaut wird, wird eine Initialisie- rung von 3-5 Schaltzyklen empfohlen. www.gemu-group.com 23 / 28 GEMÜ SU40 SUMONDO... -
Seite 24: Fehlerbehebung
Dichtung defekt Dichtung austauschen Beschädigung des Anschlussstutzens Ventilkörper austauschen Das Produkt ist zwischen Zwischenstück Membrane gerissen / ausgerissen Ventilkörper austauschen und Ventilkörper undicht Ventilkörper undicht Ventilkörper defekt Ventilkörper austauschen GEMÜ SU40 SUMONDO 24 / 28 www.gemu-group.com... -
Seite 25: Inspektion Und Wartung
1. Das Produkt demontieren. Warn- und Sicherheitshinweise beachten. 2. Den Ausbau in umgekehrter Reihenfolge wie den Einbau durchführen. 14 Entsorgung 1. Auf Restanhaftungen und Ausgasung von eindiffundierten Medien achten. 2. Alle Teile entsprechend den Entsorgungsvorschriften / Umweltschutzbedingungen entsorgen. www.gemu-group.com 25 / 28 GEMÜ SU40 SUMONDO... -
Seite 26: Einbauerklärung Nach 2006/42/Eg (Maschinenrichtlinie)
Maschine, in die die unvollständige Maschine eingebaut werden soll, den Bestimmungen der Maschinenrichtlinie 2006/42/EG entspricht . ______________________________________________ i.V. M. Barghoorn Leiter Globale Technik Ingelfingen, 16.03.2023 GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG www.gemu-group.com Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach info@gemue.de GEMÜ SU40 SUMONDO 26 / 28 www.gemu-group.com... -
Seite 27: Herstellererklärung
Forderungen der ISO 9001 und der ISO 14001 erfüllen. Das Produkt darf gemäß Artikel 4, Absatz 3 der Druckgeräterichtlinie 2014/68/EU keine CE Kennzeichnung tragen. ______________________________________________ i.V. M. Barghoorn Leiter Globale Technik Ingelfingen, 16.03.2023 GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG www.gemu-group.com Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach info@gemue.de www.gemu-group.com 27 / 28 GEMÜ SU40 SUMONDO... - Seite 28 GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach Änderungen vorbehalten Tel. +49 (0)7940 123-0 · info@gemue.de www.gemu-group.com 03.2023 | 88759862...
