B8 Eckbühnen
Allgemeine Hinweise
Der Aufbau der Klettereinheiten an
Bauwerkskanten entspricht dem Auf-
bau einer normalen Klettereinheit.
Der Unterschied besteht in
■
einem längeren Kragarm,
■
der zusätzlichen Montage des Sei-
tenschutzes.
Ausführung
Bei Klettereinheiten an Bauwerkskan-
ten wird eine Klettereinheit bündig mit
der Bauwerkskante montiert.
Die zweite Klettereinheit wird zur Bau-
werkskante hin versetzt montiert und
hat einen längeren Kragarm. Durch die-
sen Überstand ist der Übergang zur be-
nachbarten Klettereinheit möglich.
Diese Ausführung ist bei Arbeits-, Klet-
ter- und Nachlaufbühne gleich.

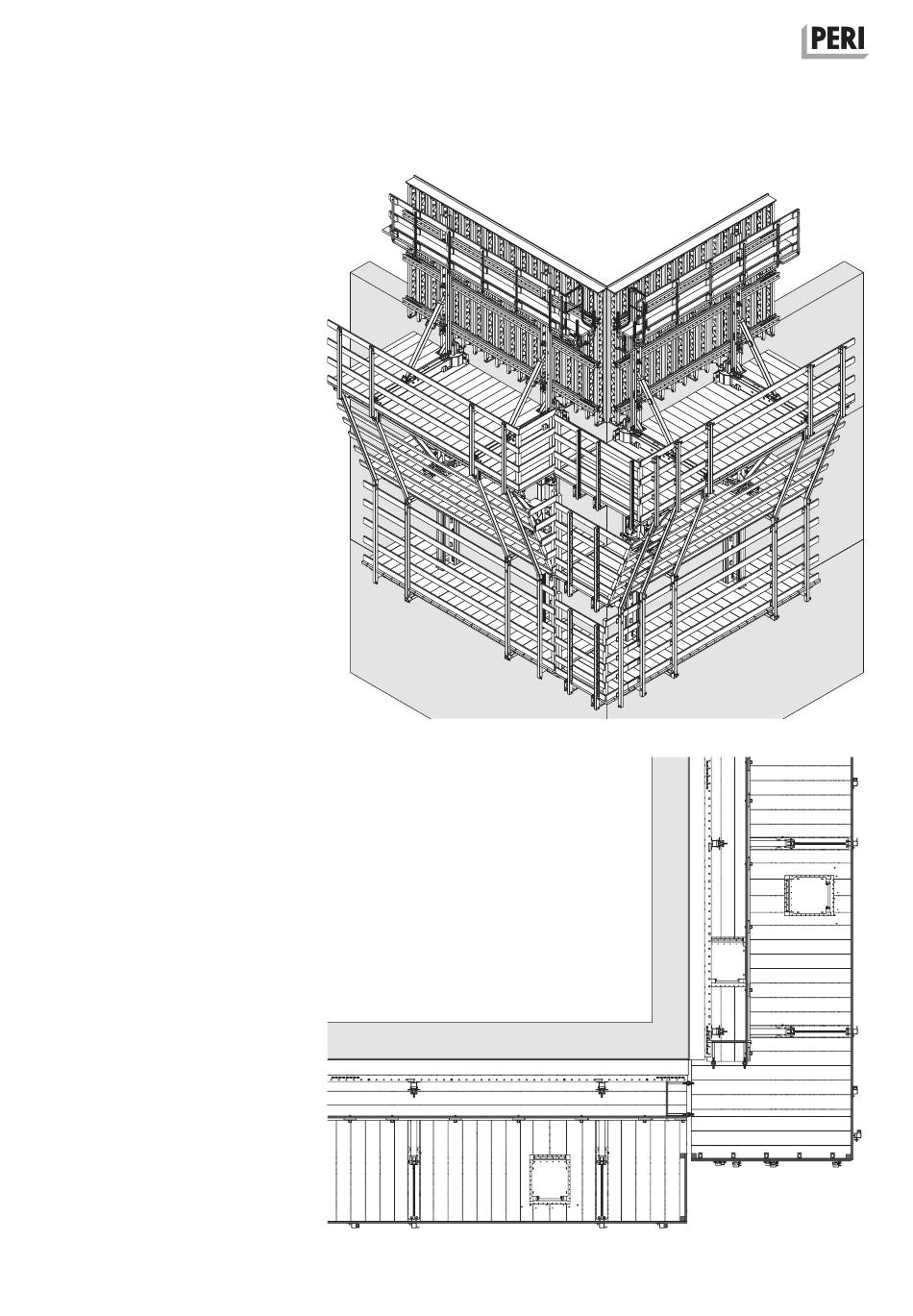

(Abb. B8.01 + B8.02 + B8.03 + B8.04)
Arbeitsbühne und Betonierbühne
Abbildung B8.02 zeigt die Arbeitsbüh-
ne und Betonierbühne mit Rücken- und
Seitenschutz in der Draufsicht.
78
Abb. B8.01
Abb. B8.02
