C6 Zweiter Betonierabschnitt
Nachlaufbühne anhängen
Klettervorgang durchführen
Bauteile
9
Nachlaufbühnenstiel 500 ACS
10
Kragarmpfosten Nachlaufbühne
ACS l = 2,61 m
11
Geländerpfosten Nachlaufbühne
ACS l = 2,51 m
■
Verkanten der Klettereinheit beim
Klettern vermeiden.
■
Nach jedem Zylinderhub die Stellung
von Raste und Nocke kontrollieren.
→ Rote Markierungsfahne der Raste
zeigt nach unten.
→ Nocke ist in Mittelstellung.
1. Die Schaltwerke in allen Kletterköp-
fen auf „Klettern Bühne" stellen.
(Abb. C6.08)
2. Hydraulikzylinder ca. 10 cm ausfah-
ren. Riegel ACS aus den Kletterschu-
hen ziehen.
3. Die Klettereinheit ca. 2 m klettern.
4. Nachlaufbühnenstiel 500 ACS (9) 1x
mit beigefügtem Montagematerial
an Kletterbühnenträger ACS (5) an-
schrauben.
5. Geländerpfosten Nachlaufbühne
ACS l = 2,51 m (11) und Kragarm-
pfosten Nachlaufbühne ACS l =
2,61 m (10) mit beigefügtem Monta-
gematerial an Kletterbühnenträger
ACS (5) anschrauben.
(Abb. C6.09)
ACS R Selbstklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung

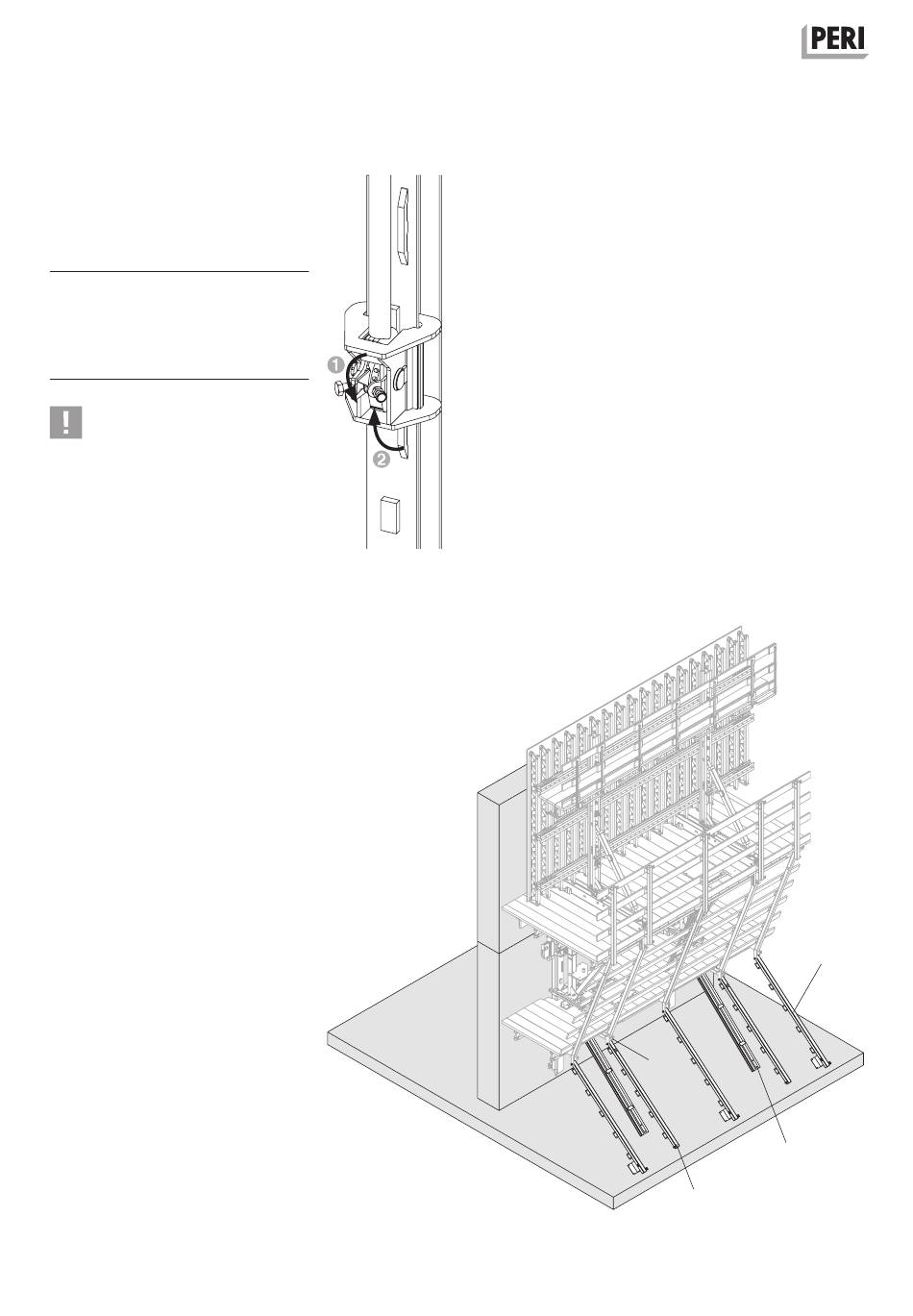

Abb. C6.08
Abb. C6.09
10
5
9
11
111
