B7 Betonierbühne (Level +1)
5. Ausschnitte im Bühnenbelag gemäß
Abbildung B7.06 zusägen.
6. Luke (280) einbauen, siehe „Monta-
ge der Abstiegsluke" auf Seite 58.
7. Geländerbretter (264) in Halterungen
einlegen und mit Torx 6 x 40 (200)
festschrauben. Gegebenenfalls die
Geländerbretter auffüttern.

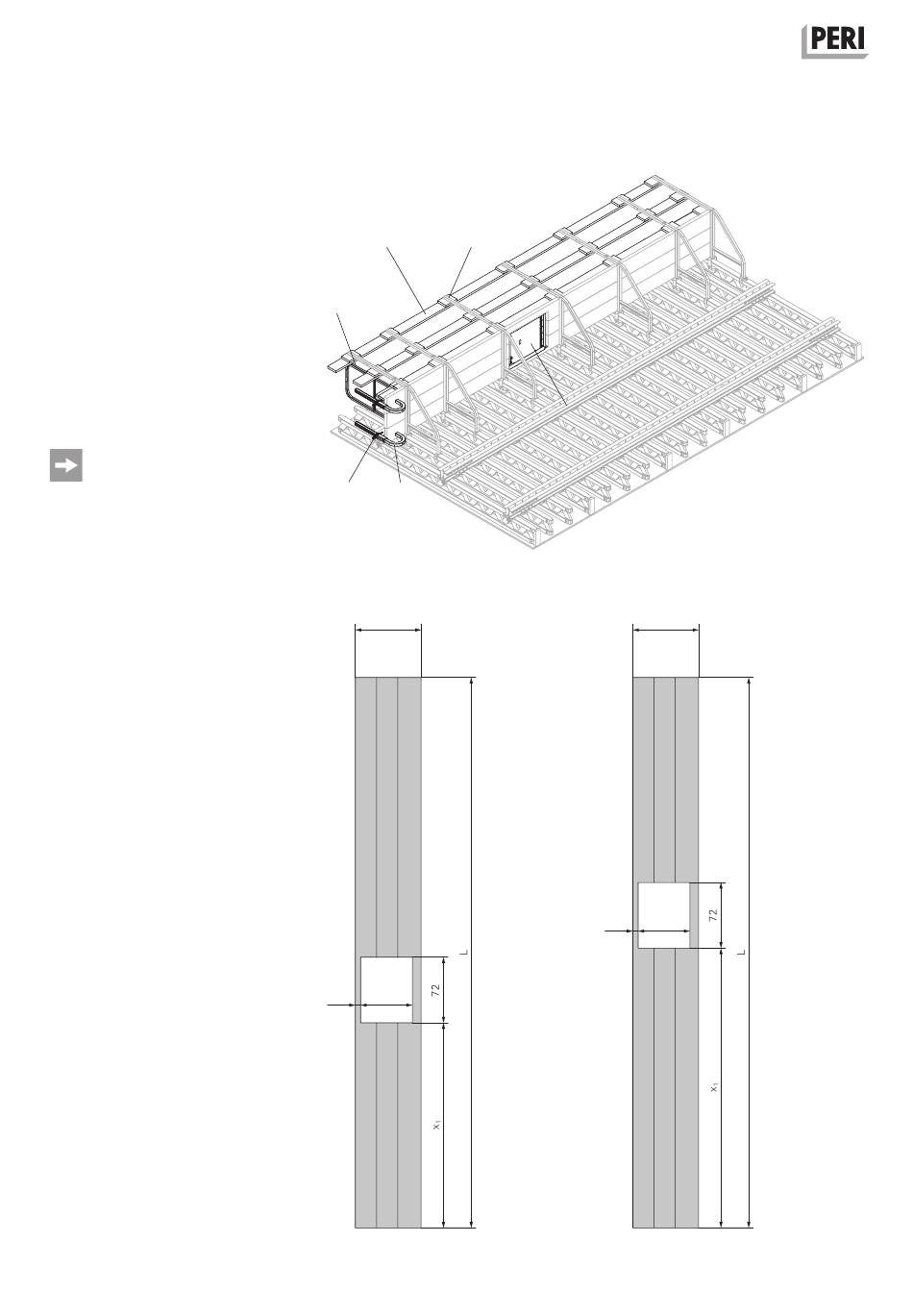

8. Ist die Betonierbühne nicht umlau-
fend, ein Stirngeländer 55 (29) bis
zum Anschlag auf den Bühnenbelag
stecken und Hakenrohr (29.1) mit
Schlagmutter (29.2) festziehen.
(Abb. B7.05)
Die Maße x
– x
sind projektspezi-
1
2
fisch.
Schalungszwischenbühne
montieren
Die Schalungszwischenbühne auf
Level +0,5 ist über der Arbeitsbühne.
Von hier werden bei großen Betonier-
höhen zusätzlich notwendige Scha-
lungsanker montiert.
Die Schalungszwischenbühne ist meist
umlaufend. Von hier hat man Zugang
zur Arbeitsbühne darunter und der Be-
tonierbühne darüber.
Schalungszwischenbühne und Beto-
nierbühne sind nahezu identische Bau-
gruppen. (Abb. B7.06 + B7.07)
Die Montage der Schalungszwischen-
bühne entspricht der Montage der Be-
tonierbühne und wird mit dieser zu-
sammen montiert.
ACS R Selbstklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
264
200
29
29.2
29.1
Abb. B7.05
71
x
57
2
Abb. B7.06
280
71
x
57
2
Abb. B7.07
77
