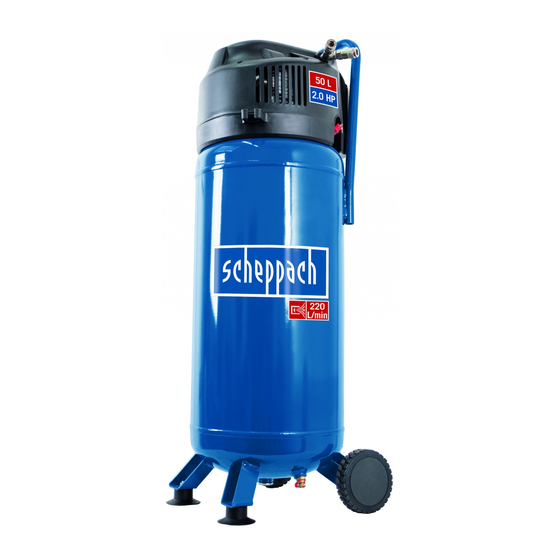

HC51V
Kompressor
DE
Originalbedienungsanleitung
Compressor
GB
Translation of original instruction manual
Compresseur
FR
Traduction des instructions d'origine
Compressore
IT
La traduzione dal manuale di istruzioni originale
Compressor
NL
Vertaling van de originele gebruikshandleiding
Compresor
ES
Traducción del manual de instrucciones original
Compressor
PT
Tradução do manual de operação original
Kompresor
CZ
Překlad originálního návodu k obsluze
Kompresor
SK
Preklad originálneho návodu na obsluhu
Kompresszor
HU
Eredeti használati utasítás fordítása
Technische Änderungen vorbehalten. Abbildungen beispielhaft!
108
120
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung.
Kompresor
PL
4
Tłumaczenie oryginalnej instrukcji obsługi
Kompresor
HR
19
Prijevod originalnog priručnika za uporabu
Kompresor
SI
31
Prevod originalnih navodil za uporabo
Kompressor
EE
44
Originaalkäitusjuhendi tõlge
Kompresorius
LT
57
Originalios naudojimo instrukcijos vertimas
Kompresors
LV
70
Oriģinālās lietošanas instrukcijas tulkojums
Kompressor
SE
83
Översättning av original-bruksanvisning
Kompressori
FI
96
Käännös alkuperäisestä käyttöohjeesta
Kompressor
DK
Oversættelse fra den oprindelige betjeningsvejledning
133
146
158
170
181
193
205
217
229
