Baureihe HV/F, HVR/F
9.2
Montage
9.2.1 Ventilkegel einbauen
♦ Faltenbalg 206 ohne Schmiermittel auf die
Hubstange 855 schrauben und von Hand fest
anziehen.
♦ Prüfen, ob der neue Ventilkegel 204 in den
Ventilsitz 205 passt. Dabei darauf achten, dass
weder Ventilsitz noch Ventilkegel beschädigt
werden.
♦ Ventilkegel 204 bzw. Kappe 207 mit Ventilkegel
204 ohne Schmiermittel auf den Faltenbalg
schrauben und von Hand anziehen.
♦ Rundschnur 522 bis
auf 10 mm in den
Ventilkegel
bzw.
Kappe
eindrücken.
Dadurch
wird
die
nächste
Demontage
erleichtert.
♦ Hubstange 855 mit Faltenbalg 206 und Ventilke-
gel 204 ohne Schmiermittel in den Deckel 106
einbauen.
♦ Oberteil vorsichtig in das Gehäuse absenken.
♦ Deckelverschschraubung
momente siehe Abschnitt 1.3.
9.2.2 Ventilsitz auswechseln
♦ Der Ventilsitz ist markiert mit:
9560-001-de
Revision 16
TM 10477
Ausgabe 05/2022

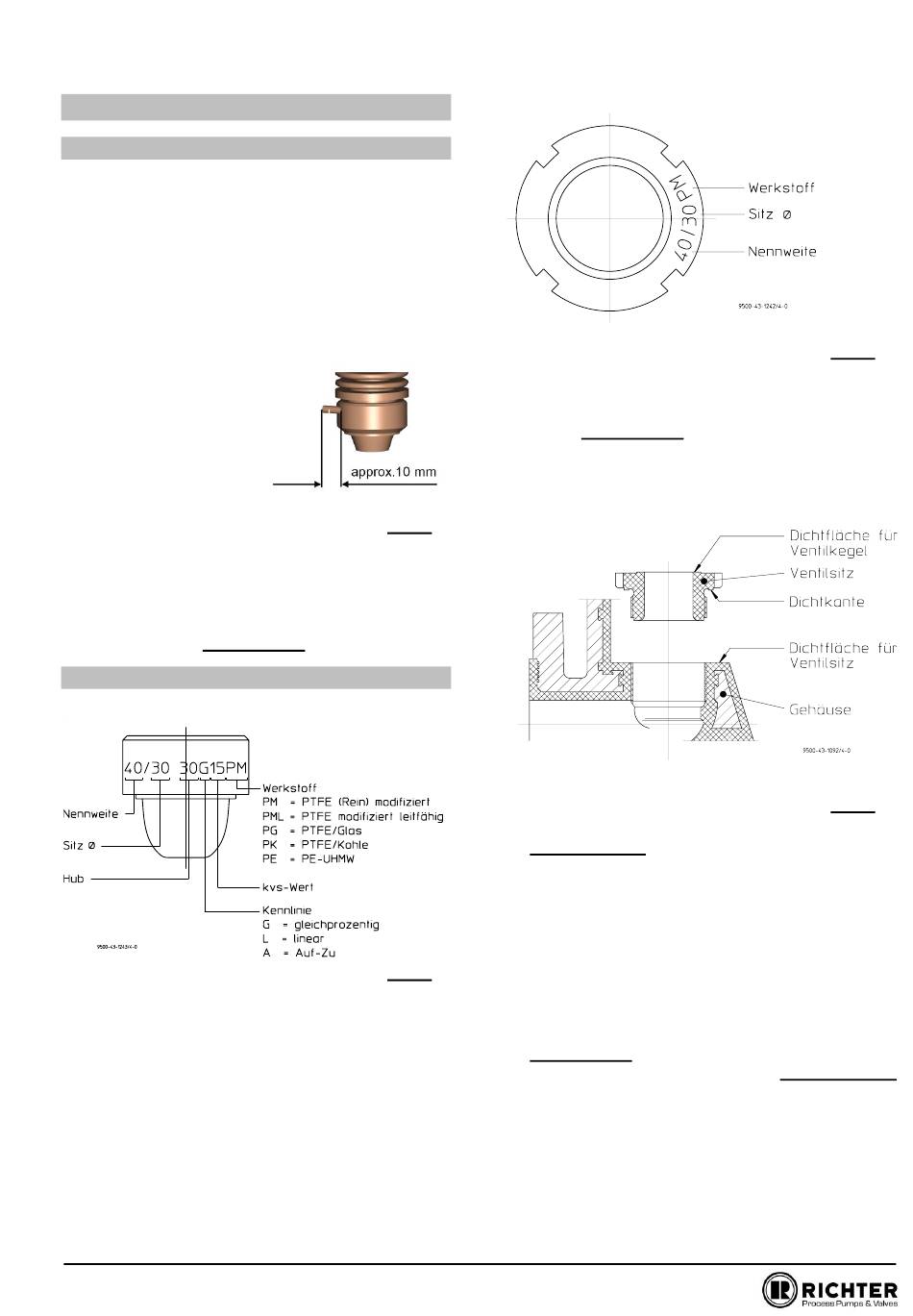

Bild 3
montieren.
Anzugs-
Bild 1
♦ Der Ventilkegel ist markiert mit:
♦ Für die Montage und Demontage des Ventilsitzes
205 ist ein Einschraubwerkzeug notwendig. Die
Artikel-Nummern für die einzelnen Nennweiten
sind in Abschnitt 1.2 aufgelistet.
♦ Der neue Ventilsitz ist vor der Montage sorgfältig
zu schützen. Die Dichtkante und die Dichtfläche
für den Ventilkegel dürfen nicht beschädigt wer-
den.
♦ Das Oberteil des Ventils entfernen wie in
Abschnitt 9.1.1 beschrieben.
♦ Mit
dem
Richter-Einschraubwerkzeug
Ventilsitz 205 aus dem Gehäuse drehen. Rechts-
gewinde.
♦ Die Dichtfläche im Gehäuse
säubern und auf Beschädigungen überprüfen.
♦ Falls Beschädigungen vorhanden sind, kann
versucht werden, die Dichtfläche nachzuarbeiten.
♦ Den neuen Ventilsitz 205 mit dem Richter-
Einschraubwerkzeug ohne Schmiermittel in das
Gehäuse
eindrehen.
Abschnitt 1.3.
♦ Die weitere Montage erfolgt wie in Abschnitt 9.2.1
beschrieben.
Seite 13
Bild 2
Bild 4
den
100 sorgfältig
Anzugsmomente
siehe
