4

Montage

4.1
Sicherheitshinweise für die Installation
und Montage
Vergiftungsgefahr durch schädlichen
WARNUNG
Rauch beim Schweißen verzinkter
oder lackierter Bauteile!
Beim Schweißen verzinkter oder la-
ckierter Teile entsteht Rauch, der beim
Einatmen gesundheitliche Beeinträchti-
gungen zur Folge hat.
Zur Vermeidung schleifen Sie an
den zu schweißenden Stellen den
Lack und, falls vorhanden, die Zink-
schicht ab.
Die Installation darf nur durch Fachkräfte
erfolgen.
Machen Sie sich vor Beginn der
Produktinstallation mit allen
Installationsanweisungen vertraut.
Führen Sie die Installation nie alleine durch.
Einige der Arbeitsschritte können nur durch zwei
Personen ausgeführt werden.
4.2

Lieferumfang

Der Lieferumfang enthält:
Ladebrücke mit vormontierten Komponenten
– Hydraulikeinheit

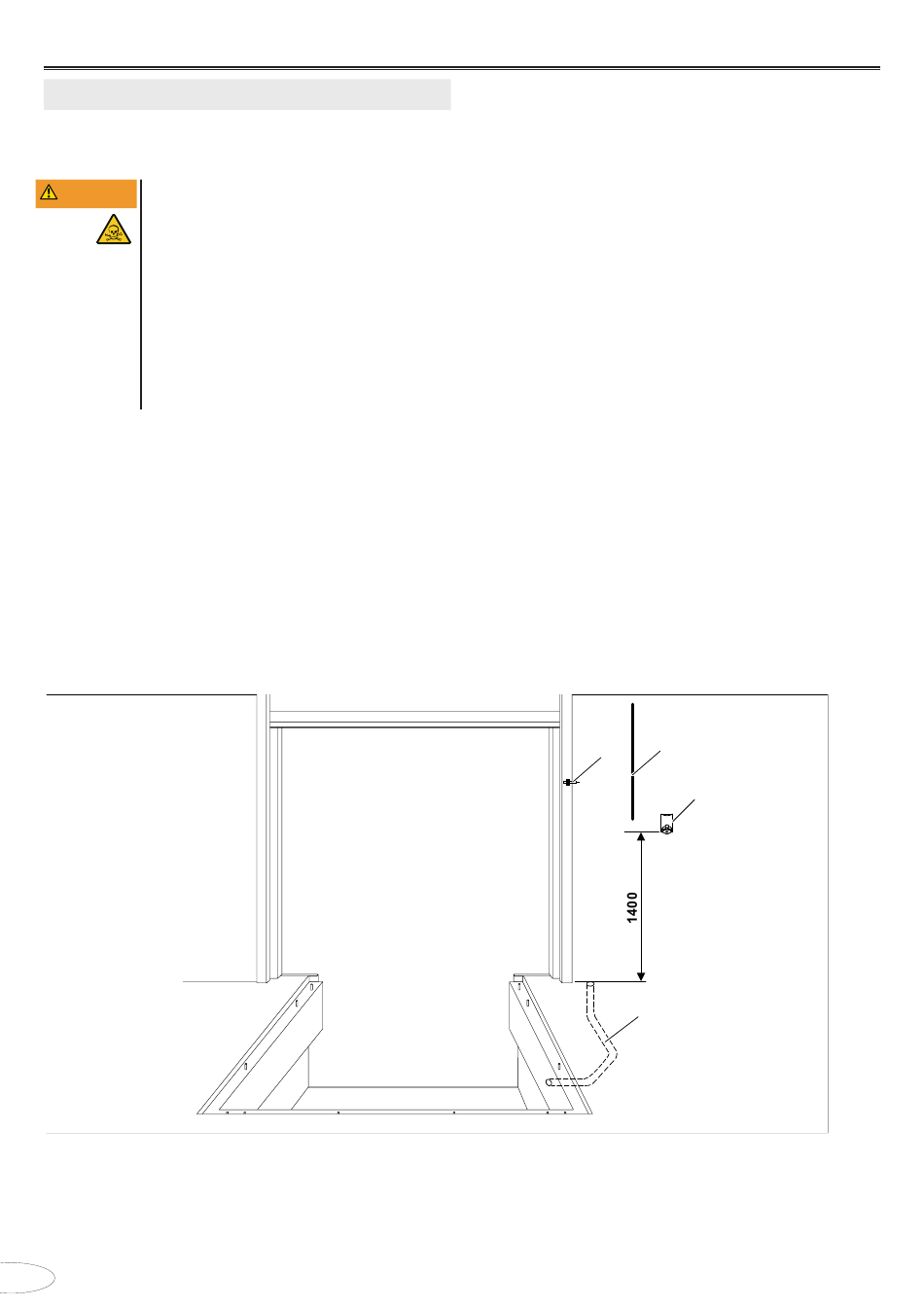

Abb. 6: Exemplarische Darstellung für Einbausituation CZ
1
Netzanschluss: 3 N~, 400 V, 50 Hz
Netzabsicherung: 10 A
2
Leerrohr (Kabelkanal), Innendurchmesser min.
70 mm, Rohrbögen ≤ 45°
10 - DE
– 4 Transportösen
Montage- und Betriebsanleitung
Karton mit:
– Steuerung inklusive Kabelbaum
– Montage- und Betriebsanleitung der
Steuerung
– kurzgefasster Betriebsanleitung
– Kabelschellen
– Verschlussstopfen
Ggfs. Ausbesserungslack
4.3

Montagevoraussetzungen

4.3.1 Vorbereitung (nicht im Lieferumfang)
Stellen Sie vor Beginn der Montage sicher, dass fol-
gende Voraussetzungen erfüllt sind:
Für alle Einbausituationen:
Die Maße der Einbaustelle entsprechen den
Vorgaben der Einbauzeichnung.
– Länge und Breite
– Höhe an Vorder- und Rückseite
– Rechtwinkligkeit (Längenunterschied der
Diagonalen maximal 10 mm)
Position und Ausführung des Leerrohrs
(Ø 70 mm) zur Verlegung des Kabels gemäß
Einbauzeichnung.
Ein Netzanschluss in der Nähe des
Montageortes der Steuerung ist vorhanden.
Zusätzlich für Einbausituationen CZ, DZ1 und DZ2:
Die Dollen sind gemäß Einbauzeichnung
montiert.
3
CEE Steckdose 16 A
4
Sensor Position Tor (optional)
Diese Montage-, Bedienungs- und Wartungsanleitung ist während der gesamten Nutzungsdauer aufzubewahren!
1
4
3
2
