Original Operating

Instructions

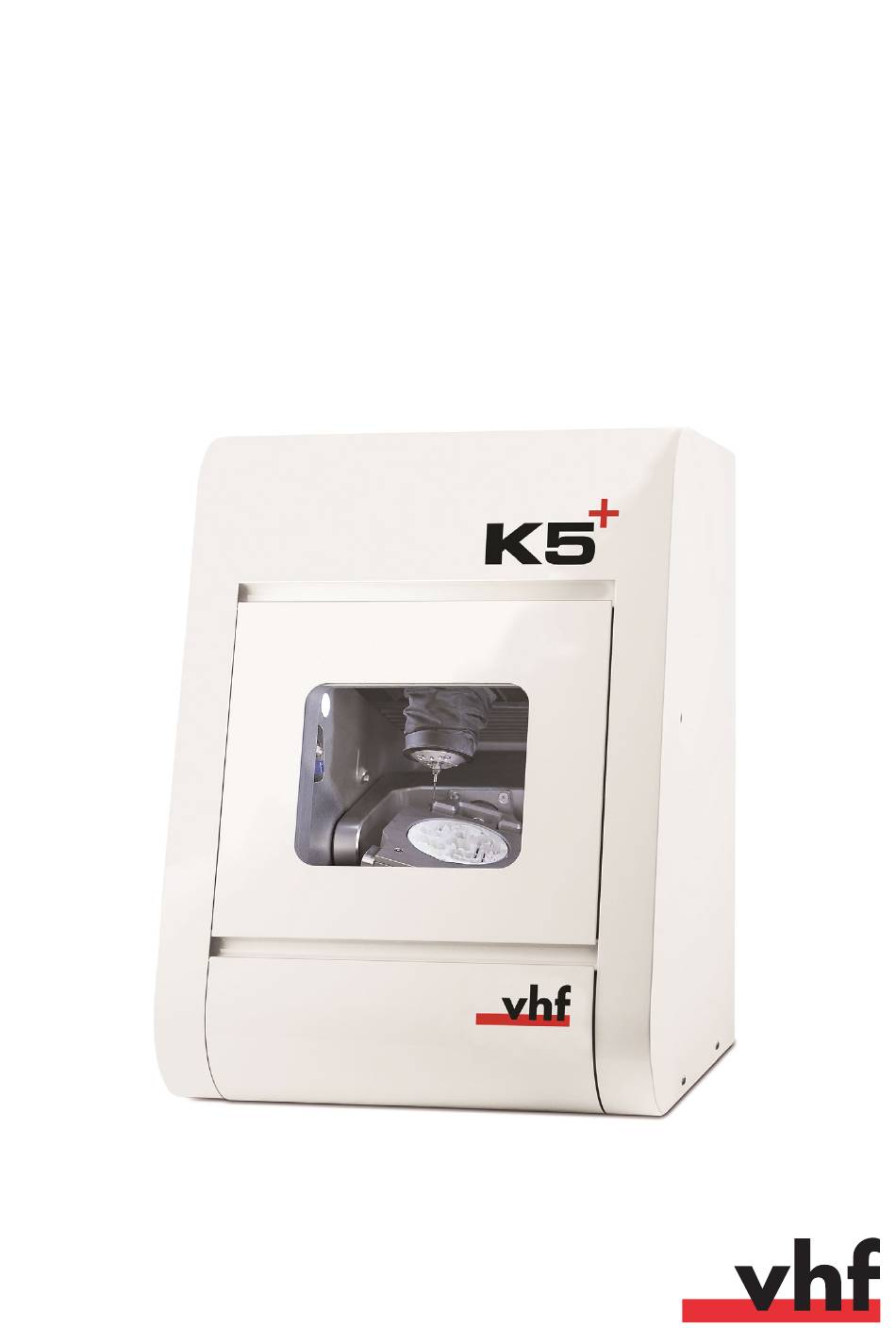

K5+

Originalbetriebsanleitung

Instrucciones de uso originales

Mode d'emploi d'origine

Istruzioni d'uso originali

dentalportal.info

Inhaltsverzeichnis

Fehlerbehebung

Inhaltszusammenfassung für VHF K5+

Seite 1 Original Operating Instructions Originalbetriebsanleitung Instrucciones de uso originales Mode d’emploi d’origine Istruzioni d’uso originali dentalportal.info...
Seite 3: Inhaltsverzeichnis
EN 3 Contents 5.9 Configuring the webcam 1 Welcome 5.9.1 What to do when devices are in use in SX Virtual 1.1 About this document Link 1.2 Used symbols 5.9.2 What to do if the machine is unreachable 1.3 Structure of safety notes 5.9.3 Network configuration via the machine's web server 2 General safety instructions...
Seite 4 EN 4 Contents 8.13 Replacing the clamping system of the blank holder 49 8.14 Updating the software and firmware 8.14.1 Updating the manufacturing software 8.14.2 Updating the firmware of the machine 8.15 Maintenance table 9 Disposal 9.1 Disposing of the machining residues 9.2 Disposing of the machine 10 Troubleshooting Index...
Seite 5: Welcome
EN 5 Welcome WELCOME Information to make work more efficient Thank you for your purchase of this K5+ dental Important information without any danger for machine. The machine is delivered to you with pride people or objects and confidence. It was produced using the latest tech- niques and strict quality control.
Seite 6: General Safety Instructions
EN 6 K5+ – General safety instructions Do not touch the machine and especially the cables GENERAL SAFETY with wet or damp hands. INSTRUCTIONS Check the environment of the machine and all accessible internal areas daily for leaked liquid and remove any liquids near or in the machine imme- diately.
Seite 7 EN 7 K5+ – General safety instructions Keep children and animals away from the machine. When you open and close the working chamber door, use one hand and keep the other hand away Do not remove the housing of the machine. from the machine.
Seite 8: Operating Regulations
EN 8 K5+ – Operating regulations contain the connection geometry for the implant. OPERATING Do not manipulate the connection geometry of pre- REGULATIONS fabricated abutments (“prefab abutments”) and you must always check finished objects for accurate con- nection geometries (i.e. that connection geometries If you violate the following regulations, you may lose of finished jobs have not been damaged).
Seite 9: Transportation And Storage
EN 9 K5+ – Operating regulations – Relative air moisture: max. 80 %, non- 3.0.6 Transportation and storage condensing Injuries caused by unsafe Permitted ambient conditions for operation: WARNING transportation – Indoor location If you transport the machine unsafely, the machine –...
Seite 10: Machine Overview
EN 10 K5+ – Machine overview 4.2 Connection panel MACHINE OVERVIEW With your K5+ you can process blanks of different materials to create high quality objects for the dental sector. You can find a list of the materials which you can process with the machine in the manufacturing software.
Seite 11: Working Chamber
EN 11 K5+ – Machine overview 4.4 Working chamber Color Status You can mount blanks and insert tools into the working The working chamber door is locked. chamber. This is where the blanks are processed. . 4 W ORKING CHAMBER 1.
Seite 12: Accessories Container
EN 12 K5+ – Machine overview 4.5 Accessories container 4.6 Anti-soiling concept The anti-soling concept decreases the soiling and wear In the accessories container below the working of sensitive machine parts. chamber, you can store blanks, tools, and the spindle The anti-soiling concept does not replace the regular service set ready to hand.
Seite 13: Sound Emission
EN 13 K5+ – Machine overview 4.8 Sound emission 4.10 Axes The actual sound emission of the machine varies This machine has 5 axes: 3 linear axes and 2 rotary heavily depending on the manufacturing material and axes. the machining conditions. 4.10.1 Linear axes If the machine is exceptionally loud, check the fol- The spindle moves along these axes.
Seite 14: Technical Data
EN 14 K5+ – Machine overview Unit Value 4.11 Technical data (S6) Dimensions (W/D/H) Peak power (P Unit Value Diameter collet chuck Footprint (approx.) 375 x 260 14.8 x 10.2 Tool changer Housing fully closed 450 x 545 x 630 Unit Value (approx.)
Seite 15: Installing The Machine
EN 15 K5+ – Installing the machine 1. 1 x Machine K5+ INSTALLING THE 2. 1 x Spindle service set MACHINE 3. 1 x Power cable 4. 1 x Ethernet network cable (type: straight) 5.1 Checking the scope of delivery 5. 1 x Key for the emergency release of the working chamber door Unpack the machine and ensure that you have received the following items:...
Seite 16: Choosing The Installation Site
EN 16 K5+ – Installing the machine 5.2 Choosing the installation site Distances to maintain The installation site must meet the following criteria: Damaging of the machine if NOTICE safety distances are not Firm and even surface, must be able to carry the maintained weight of the machine.
Seite 17: Machine Installation (Schema)
EN 17 K5+ – Installing the machine 5.3 Machine installation (schema) You can either use the switching unit including the control cable or the data cable of supported suction units. The data cable must be provided by the manufacturer of the suction unit. .
Seite 18: Establishing The Electric Connection
EN 18 K5+ – Installing the machine 5.4 Establishing the electric con- 5.5 Removing the transport lock nection Before operating the machine for the first time, you must remove the transport lock. The transport lock Damaging of the machine prevents the spindle from getting damaged during NOTICE through heavy voltage transport.
Seite 19: Installing The Pneumatics
EN 19 K5+ – Installing the machine For the spindle sealing air which prevents foreign 5.6 Installing the pneumatics bodies from entering the spindle. Risk of injuries through For the sealing air in the working chamber that WARNING leaking compressed air and keeps machining debris away from sensitive lashing pneumatic hoses machine parts.
Seite 20: Overview Compressed Air Regulator
EN 20 K5+ – Installing the machine 5.6.1 Overview compressed air regulator 5.6.2 Installing the pneumatic hose The machine is connected to the external air supply via a compressed air regulator. You can use this regulator to monitor and regulate the pressure of the incoming air.
Seite 21: Adjusting The Air Pressure With The Compressed Air Regulator
EN 21 K5+ – Installing the machine 5.6.3 Adjusting the air pressure w ith the com- pressed air regulator Setting the air pressure is only necessary if the air pres- sure shown by the pressure gauge does not lie between the minimum and maximum air pressure. You can find specific values and additional requirements in the chapter on technical data.
Seite 22: Installing The Air Extraction System
EN 22 K5+ – Installing the machine 5.7 Installing the air extraction sys- 5.7.2 Installing the suction unit You can install the suction unit as follows: 1. Read the documentation for the suction unit. Fol- Components of the air extraction system: low the operating and safety instructions at any Prerequisite time.
Seite 23: Installing The Switching Unit
EN 23 K5+ – Installing the machine 3. Insert the suction hose of the suction device com- pletely into the hose connection on the side of the thread. . 19 C ONNECTING THE SWITCHING UNIT TO THE SUCTION DEVICE AND THE MACHINE .
Seite 24: Integrating The Machine Into The Network
EN 24 K5+ – Installing the machine 3. Ensure that you have administrator rights on the 5.8 Integrating the machine into the CAM computer. netw ork 4. Install DENTALCAM & DENTALCNC. The following diagram visualizes how commands are During installation, the SX Virtual Link setup sent to the machine using our network technology: program opens.
Seite 25 EN 25 K5+ – Installing the machine Configuring SX Virtual Link & DENTALCNC 1. Ensure that the CAM computer is directly connected to the machine via an Ethernet cable. Otherwise, the machine may obtain incorrect network settings and may become unreachable. If this happens, an on-site visit by customer service may be necessary: What to do if the machine is...
Seite 26 EN 26 K5+ – Installing the machine Green check marks (marked orange) indicate that the connections have been established. . 28 T THERNET ADDRESS OF THE MACHINE MARKED ORANGE 24. Enter the Ethernet address into the Machine Ethernet address input field in DENTALCNC. Example: 84:25:3F:23:4A:F4 .
Seite 27: Configuring The Webcam
EN 27 K5+ – Installing the machine The current still image of the webcam displays. 5.9 Configuring the w ebcam In the following cases, you need to configure the webcam of the machine: First installation of the machine Exchange of the CAM computer Exchange of the control unit Exchange of the webcam 1.
Seite 28: What To Do When Devices Are In Use In Sx Virtual Link
EN 28 K5+ – Installing the machine Useful things to know about the network 5.9.3 Netw ork configuration via the configuration machine's w eb server While the network connection to your machine should The machine features a web server which allows for work automatically, there are some useful things that network configuration and network diagnostics.
Seite 29: Operation: Preparing Jobs
EN 29 K5+ – Operation: Preparing jobs OPERATION: PREPARING The machine will not reference if the working chamber door is open. JOBS 6. Start the CAM computer. Before you can machine blanks, you need to prepare 7. Start DENTALCNC. the machine. The corresponding jobs must have been The following happens: transferred to DENTALCNC where they display in the job list.
Seite 30: Starting The Machine With A Tool In The Collet Chuck
EN 30 K5+ – Operation: Preparing jobs 6.2 Starting the machine w ith a tool in the collet chuck Under some circumstances like a power outage, there can be a tool in the collet chuck of the spindle when you start the machine. You need to remove the tool from the collet chuck before you can use the machine.
Seite 31: Mounting & Removing Blanks
EN 31 K5+ – Operation: Preparing jobs a. If the blank is a multilayer blank, orientate the 6.4 Mounting & removing blanks blank so that the top color layer is on top. The machine can process the following blanks: b. If the disc has been processed before, ensure Discs with a diameter of 98.5 mm –...
Seite 32: Mounting Blocks To The Block Holder
EN 32 K5+ – Operation: Preparing jobs Damaging of the machine 6.4.2 Mounting blocks to the block holder NOTICE / tools or bad machining You can mount up to 3 blocks to the block holder. results due to improper blank fixation If the blank holder is not closed correctly, the The block type, the number of blocks and the blank will not be properly fixated and the blank...
Seite 33 EN 33 K5+ – Operation: Preparing jobs 5. Use the provided torque wrench to fixate the block with the corresponding fixing screw. Tighten the screw firmly. . 38 U NSCREWING THE SCREW AT THE DESIRED POSITION 2. If the blank is a multilayer blank, orientate the blank so that the top color layer is on top.
Seite 34: Mounting The Block Holder In The Working Chamber
EN 34 K5+ – Operation: Preparing jobs 6.4.3 Mounting the block holder in the w ork- 6.4.4 Using an optional abutment holder With an optional abutment holder, your machine can ing chamber process prefabricated abutments with prefabricated 1. Open the working chamber door. connection geometries.
Seite 35: Inserting And Exchanging Tools
EN 35 K5+ – Operation: Preparing jobs You use tools which do not fit into the tool You insert tools manually as follows: magazine 1. Remove worn or damaged tools from the tool In these cases, you can force a manual tool change in magazine if any.
Seite 36: Deactivating And Activating The Ionizer
EN 36 K5+ – Operation: Preparing jobs 6.6 Deactivating and activating the ionizer The ionizer considerably reduces the required cleaning effort after dry machining. However, using the ionizer also contributes to the overall compressed air consumption of the machine. You can decide whether you want to activate or deac- tivate the ionizer via DENTALCNC.
Seite 37: Operation: Executing Jobs
EN 37 K5+ – Operation: Executing jobs 4. Start machining via the depicted icon in OPERATION: EXECUTING DENTALCNC. JOBS 7.2 Aborting machining You control and start manufacturing with You can abort machining as follows: DENTALCNC. In this chapter, we will give you a brief 1.
Seite 38: Job Interruptions And Job Abortions
EN 38 K5+ – Operation: Executing jobs If the vacuum is insufficient Check the suction hose and your suction unit. 7.3.2 How to proceed in case of a machine malfunction A machine malfunction is recognized by the internal control unit in case of a critical event. The working chamber will be illuminated in red.
Seite 39: How To Proceed In Case Of A Power Failure
EN 39 K5+ – Operation: Executing jobs tool type which you were prompted to insert. Have 7.4 Emergency opening of the w ork- a correct spare tool ready. ing chamber door 6. Close the working chamber door. 7. Resume the job. Crushing hazard and cutting WARNING injuries if the working...
Seite 40 EN 40 K5+ – Operation: Executing jobs . 48 U SING THE KEY FOR THE EMERGENCY RELEASE Top: Remove the cap Middle: Insert the key Bottom: Turn the key . 47 O PENING FOR THE EMERGENCY RELEASE 3. Open the working chamber door. You can perform an emergency opening as follows: 4.
Seite 41: Maintenance And Do-It-Yourself
EN 41 K5+ – Maintenance and do-it-yourself point to ensure your machine gets proper main- MAINTENANCE AND DO- tenance. IT-YOURSELF 8.5 Definition of w ear parts Some day-to-day basic maintenance and preventive The machine and the extra equipment are warranted maintenance is essential to keep the machine mech- for a period of 24 months or 2,000 operating hours, anics and electric components in good condition for...
Seite 42: Cleaning The Working Chamber
EN 42 K5+ – Maintenance and do-it-yourself 6. Clean all surfaces and cracks in the working cham- 8.6 Cleaning the w orking chamber ber thoroughly with the dry cloth. Use a mild clean- ing agent if necessary. Cleaning the working chamber includes the following components: 7.
Seite 43: Cleaning The Collet Chuck
EN 43 K5+ – Maintenance and do-it-yourself Performing additional cleaning You should perform the following cleaning tasks when necessary. 1. Move the axes into the cleaning position by selecting the depicted icon in the Machining view in DENTALCNC. 2. Open the working chamber door. 3.
Seite 44 EN 44 K5+ – Maintenance and do-it-yourself a. Insert the brush into the collet chuck until the end of the brush aligns with the end of the collet chuck. Do not push any further because otherwise dirt my get into the thread of the collet chuck.
Seite 45: Checking The Compressed Air Regulator
EN 45 K5+ – Maintenance and do-it-yourself 17. Tighten the collet chuck with the knurled nut: a. Insert the pin of the knurled nut into the col- let chuck. b. Ensure that the collet chuck fully sits in the recess of the knurled nut. .
Seite 46: Checking The Water Separator For Condensate
EN 46 K5+ – Maintenance and do-it-yourself a. Press the release and turn the bowl coun- 8.8.1 Checking the w ater separator for con- terclockwise as far as it will go. densate b. Pull the bowl off the housing. Condensate in the separator usually points to compressed air not being dry enough.
Seite 47: Calibrating The Axes
EN 47 K5+ – Maintenance and do-it-yourself 8.11 Calibrating the axes A new main fuse is available as spare part from customer service. Deterioration of machining NOTICE results caused by an incorrect 1. Switch off the machine at the main power switch. calibration 2.
Seite 48: Replacing The Tool Magazine Inserts
EN 48 K5+ – Maintenance and do-it-yourself 8.12 Replacing the tool magazine inserts When tool magazine inserts are worn, they should be replaced. New inserts are delivered without holes for the tools. The holes must be drilled into the inserts with the machine.
Seite 49: Replacing The Clamping System Of The Blank Holder
EN 49 K5+ – Maintenance and do-it-yourself 8.13 Replacing the clamping system of the blank holder If the blank holder no longer properly fixates blanks, exchanging the clamping system of the blank holder may solve the issue. The respective spare part can be obtained from customer service.
Seite 50 EN 50 K5+ – Maintenance and do-it-yourself 9. Place the spare shaft of the clamping system: 13. Close the working chamber door. a. Position the shaft in the blank holder, with the 14. Switch on the machine at the main power switch. rounded surface to the front and the rect- 15.
Seite 51: Updating The Software And Firmware
EN 51 K5+ – Maintenance and do-it-yourself No connected machine was found during the auto- 8.14 Updating the softw are and matic download of the new DENTALCAM & firmw are DENTALCNC version. Updating the manufacturing software and the firm- You can manually update the firmware of your ware is an interdependent procedure.
Seite 52: Maintenance Table
EN 52 K5+ – Maintenance and do-it-yourself 8.15 Maintenance table Several times per day Task Recommended interval Procedure / Parts Tool illustration Checking the external compressed Before switching on the Visual check air lines for damage machine Checking the suction hose for Before switching on the Visual check damage...
Seite 53 EN 53 K5+ – Maintenance and do-it-yourself Wear parts that you can exchange yourself Wear part Recommended interval Procedure / Parts Spare part illustration Collet chuck 1,000 operating hours Removing & inserting the Every year collet chucks (old/new) as page 43 ...
Seite 54: Disposal
EN 54 K5+ – Disposal DISPOSAL Copyright Distribution or duplication of all content is only allowed by written consent of vhf camfacture AG. This 9.1 Disposing of the machining includes reproduction by presentation and broad- casting. residues This document is published by:...
Seite 55: K5+ - Troubleshooting
EN 55 K5+ – Troubleshooting 10 TROUBLESHOOTING I have installed all components, started the software but the machine does not reference In case something is not working as intended, take a Is the working chamber door open? look at the following troubleshooting guide. The machine does not reference with the working chamber door open.
Seite 56 EN 56 K5+ – Troubleshooting 1. Clean the collet chuck with the provided spindle Are bolts, fixing mechanisms, gaps and open- service set. ings of the blank holder contaminated by processing dust? 2. When you insert the collet chuck into the spindle, If applicable: make sure that it is properly seated.
Seite 57 EN 57 K5+ – Troubleshooting The computer interrupts the job and displays that the vacuum is too low You can resolve this problem while the job execution is interrupted. DENTALCNC continues the job as soon as the problem is resolved. Is the suction unit switched on and operating? How to check this: 1.
Seite 58 EN 58 Index Switching unit ..23 Installation site ..16 Abutment holder ..34 Ionizer Accessories container ..12 Deactivating and activating the ionizer ..36 Anti-soiling concept ..12 Aspiration ..22 Axes ..13 Job interruption ..38 CAM computer ..
Seite 59 EN 59 Index Working chamber door ..10 Pneumatic connection ..19-20 Pneumatic hose ..19-20 Power connection ..18 Power failure ..39 Prefabricated abutments Operating regulations ..8 Preventive maintenance ..41 Rear side of the machine ..10 Repackaging ..
Seite 60: Original Ec Declaration Of Conformity
Original EC Declaration of Conformity according to EC directive for machinery 2006/42/EC Annex II A vhf camfacture AG Lettenstraße 10 72119 Ammerbuch Germany hereby declare expressly that the Machine: CNC milling machine Type: Serial No.: K5PD400000000 – K5PD599999999 fulfills all the relevant provisions of the following directives:...
Seite 61: Original Declaration Of Conformity
Original Declaration of Conformity according to Supply of Machinery (Safety) Regulations 2008 vhf camfacture AG Lettenstraße 10 72119 Ammerbuch Germany hereby declare expressly that the Machine: CNC milling machine Type: Serial No.: K5PD400000000 – K5PD599999999 fulfills all the relevant provisions of the following directives:...
