INSTALLATION DE L'UNITÉ INTÉRIEURE
!
AT T E N T I O N
• Afin d'éviter tout danger d'incendie ou d'explosion, n'installez pas les
unités intérieures dans un environnement inflammable.
• Assurez-vous que la dalle du plafond est suffisamment résistante. Si
ce n'est pas le cas, l'unité intérieure peut tomber et blesser quelqu'un.
• N'installez pas les unités intérieures dans un atelier ou une cuisine
où elles pourraient être atteintes par des vapeurs d'eau ou d'huile.
En se déposant sur l'échangeur de chaleur, la graisse peut réduire le
rendement de l'unité intérieure, voire la déformer. Parfois même, la
graisse endommage les éléments en plastique de l'unité intérieure.
• Pour éviter toute action corrosive sur les échangeurs de chaleur,
n'installez pas les unités intérieures dans un environnement acide
ou alcalin.
• Pour soulever ou déplacer l'unité intérieure, utilisez des élingues
appropriées afin d'éviter tout dommage ; veillez à ne pas détériorer le
matériau d'isolation recouvrant la surface des unités.

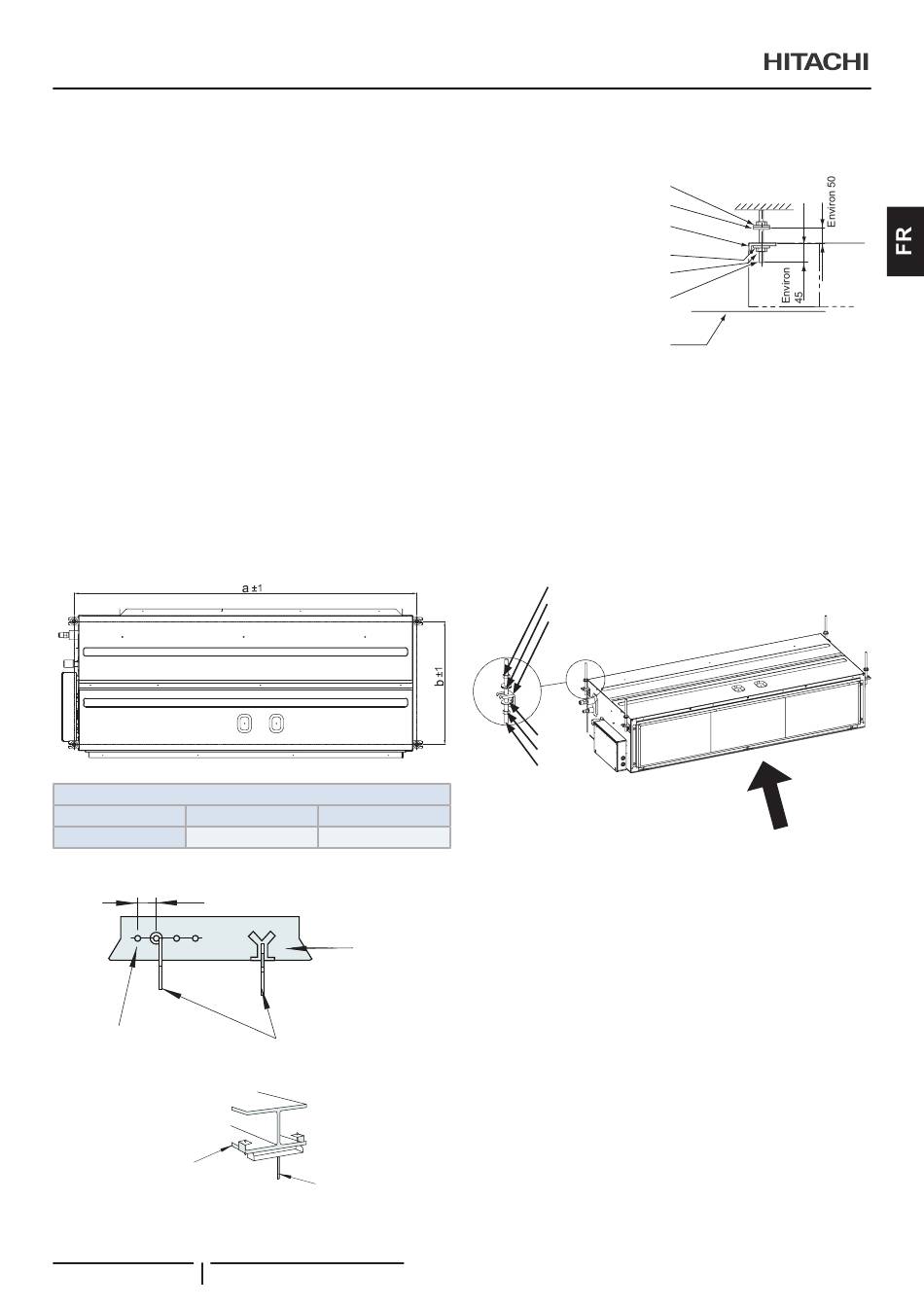

4.3.1 Unité suspendue
Installez l'unité intérieure en prévoyant un espace suffisamment
dégagé autour d'elle, et en portant une attention toute
particulière au sens d'installation, pour les tuyauteries, le
câblage et l'espace nécessaire à la maintenance.
Montez des tiges de suspension de taille M10 (W3/8) ou plus
grandes (recommandées), comme indiqué ci-dessous :
DIMENSION D'INSTALLATION DES TIGES DE SUSPENSION (mm)
Modèles
RPIH-(4.0~6.0)FSRE
Sur dalle de béton :
150 à 160mm
Acier
Sur poutre d'acier :
Profilé en I
47 PMML0529 rev.1 - 02/2021
a b
1514 544
Cheville
(100 à 150 kg)
Béton
Boulon d'ancrage
(W3/8 ou M10)
Tige de suspension
(W3/8 ou M10)

Prémontage de l'écrou avant de niveler l'unité
Écrou (fourni sur site)
Rondelle avec isolation (en accessoire)
Support de suspension
(fixé à l'unité intérieure)
Rondelle (accessoire)
Écrou (fourni sur site)
Tiges de suspension (fournies sur site)
Surface du plafond

Pour fixer l'unité intérieure, suivez les
instructions suivantes
1 Accrochez le support de suspension à l'écrou et à la
rondelle de chaque tige de suspension, comme indiqué, en
commençant par un côté.
2 Vérifiez que l'écrou et la rondelle sont correctement fixés par
les éléments de fixation du support de suspension.
3 Accrochez le support de suspension opposé à l'écrou et à la
rondelle.
Écrou
Rondelle avec isolation
Support de suspension
Rondelle
Écrou
Tige de
suspension
?
R E M A R Q U E
Assurez-vous d'utiliser les rondelles (accessoires) pour la fixation des
tiges de suspension aux supports de suspension. La rondelle avec
l'isolation doit être adaptée avec l'isolation vers le bas pour faciliter la
fixation.
Air d'admission
