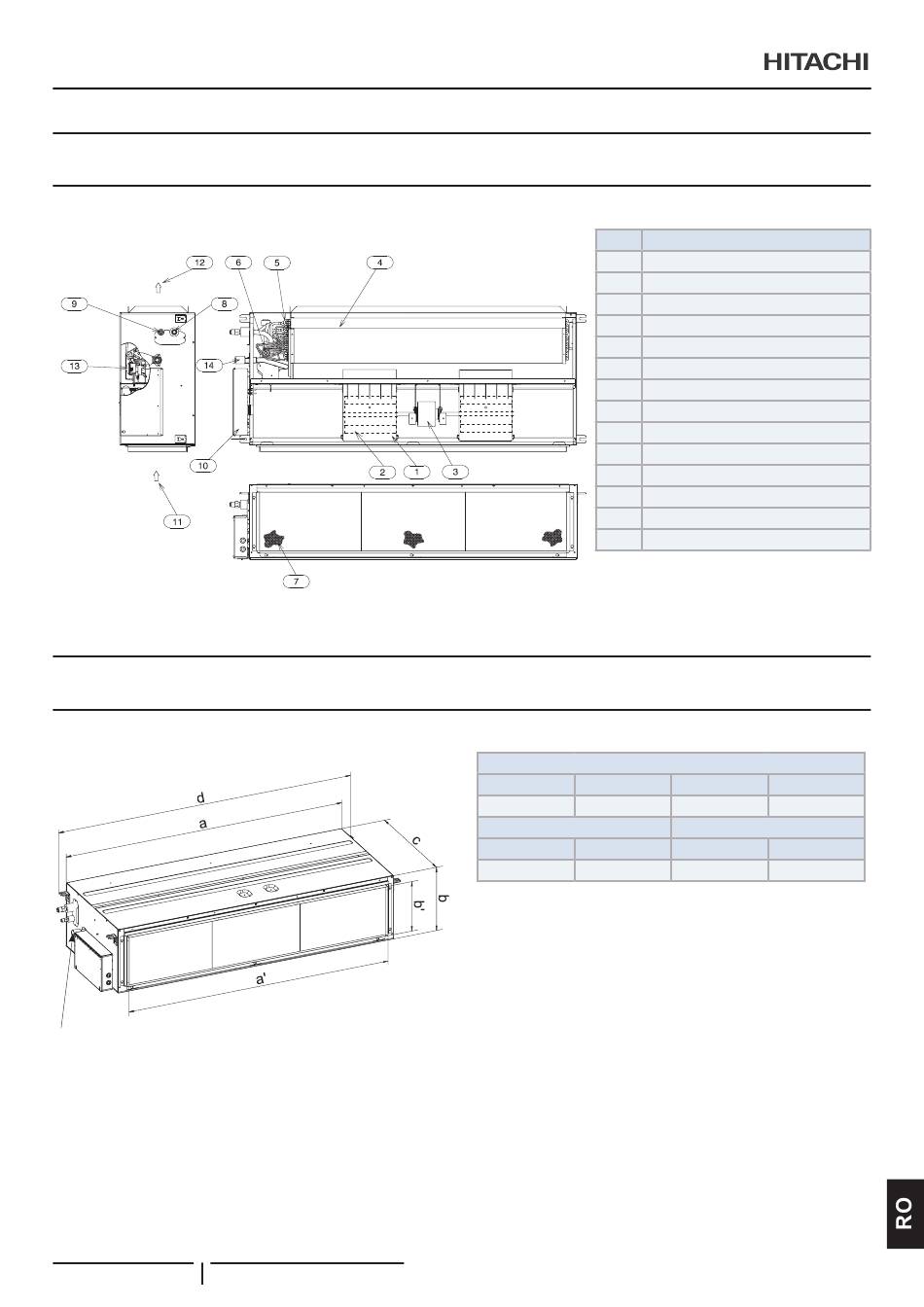

DENUMIREA COMPONENTELOR

2 DENUMIREA COMPONENTELOR
2.1 RPIH-(4.0-6.0)FSRE

3 DIMENSIUNI GENERALE

3.1 RPIH-(4.0-6.0)FSRE
Conductele
de drenaj
241 PMML0529 rev.1 - 02/2021
Nr. Denumirea componentei
1 Carcasa ventilatorului
2 Ventilator
3 Ventilator motor
4 Schimbător de căldură
5 Colector
6 Supapă de expansiune
7 Filtru de aer
8 Racordarea conductei de gaz frigorific
9 Racordarea conductei de lichid frigorific
10 Cutie electrică de control
11 Intrare aer
12 Ieșire aer
13 Pompă de drenare
14 Racord conductă de drenaj
Dimensiuni (mm)
a b
1474 340
Ieșire aer (mm)
a' b'
1249 271
c d
600 1564
Intrare aer (mm)
a' b'
1386 276
