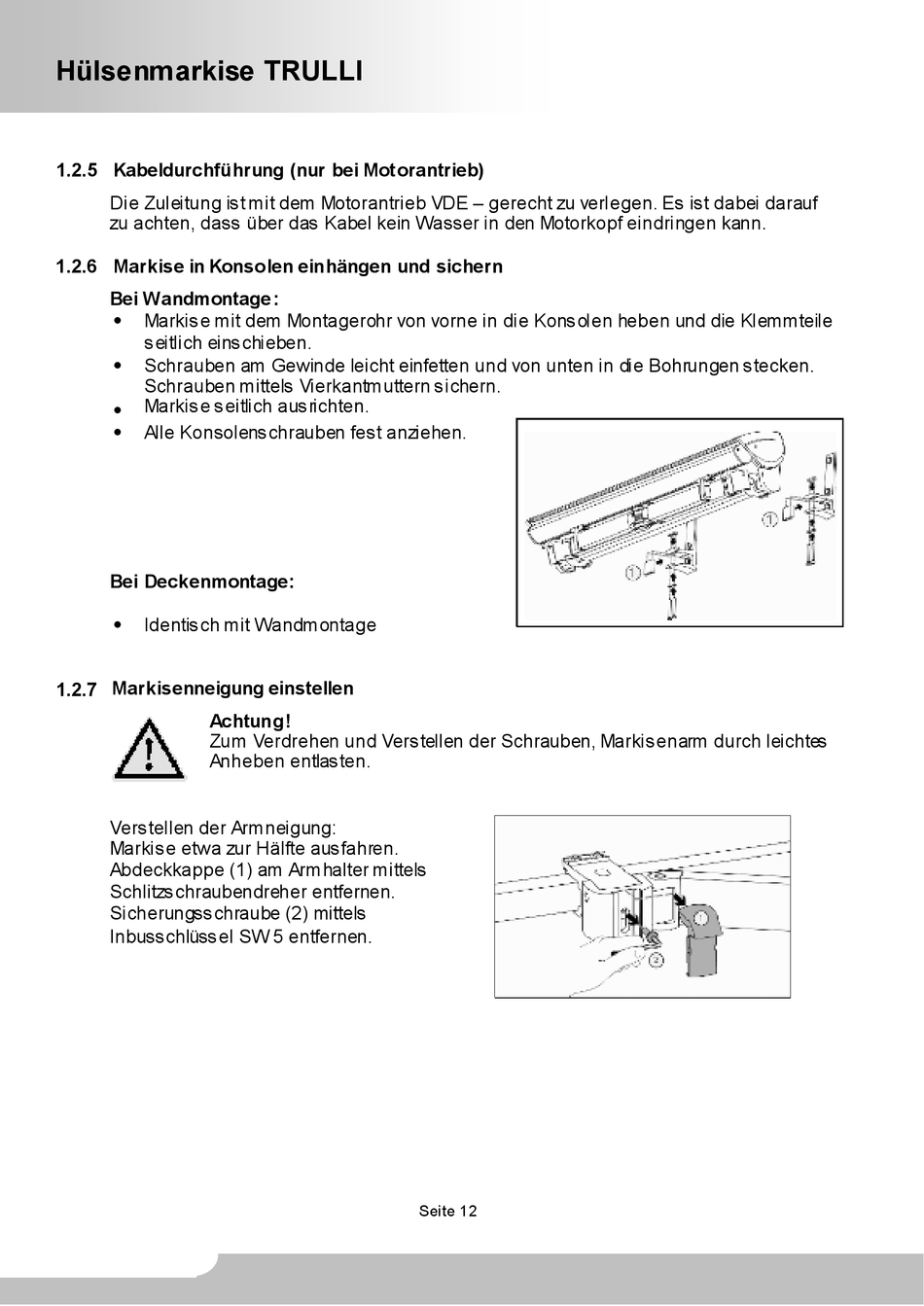

Hülsenmarkise TRULLI
1.2.5 Kabeldurchführung (nur bei Motorantrieb)
Die Zuleitung ist mit dem Motorantrieb VDE – gerecht zu verlegen. Es ist dabei darauf
zu achten, dass über das Kabel kein Wasser in den Motorkopf eindringen kann.
1.2.6 Markise in Konsolen einhängen und sichern
Bei Wandmontage :
¿$
Markise mit dem Montagerohr von vorne in die Konsolen heben und die Klemmteile
seitlich einschieben.
¿$
Schrauben am Gewinde leicht einfetten und von unten in die Bohrungen stecken.
Schrauben mittels Vierkantmuttern sichern.
Markise seitlich ausrichten.
¿$
¿$
Alle Konsolenschrauben fest anziehen.
Bei Deckenmontage:
¿$
Identisch mit Wandmontage
Markisenneigung einstellen
1.2.7
Achtung!
Zum Verdrehen und Verstellen der Schrauben, Markisenarm durch leichtes
Anheben entlasten.
Verstellen der Armneigung:
Markise etwa zur Hälfte ausfahren.
Abdeckkappe (1) am Armhalter mittels
Schlitzschraubendreher entfernen.
Sicherungsschraube (2) mittels
Inbusschlüssel SW 5 entfernen.
Seite 12
