2 Installation und Montage
1. Bohrung am Blendrahmen anzeichnen.
2. Zwei Bohrungen Ø 8 mm bis 10 mm übereinander von außen nach innen
durch den Blendrahmen anbringen, Zwischensteg durch Auf- und Ab-
bewegung des Bohrers entfernen.
3. Gurt durch Blendrahmen führen und Rollladen montieren.
Gurt durch Drehplatte und Schrägumlenkung führen.
Drehplatte in vertikaler Richtung in Schrägumlenkung eindrücken.
4. Schrägumlenkung ansetzen und festschrauben.

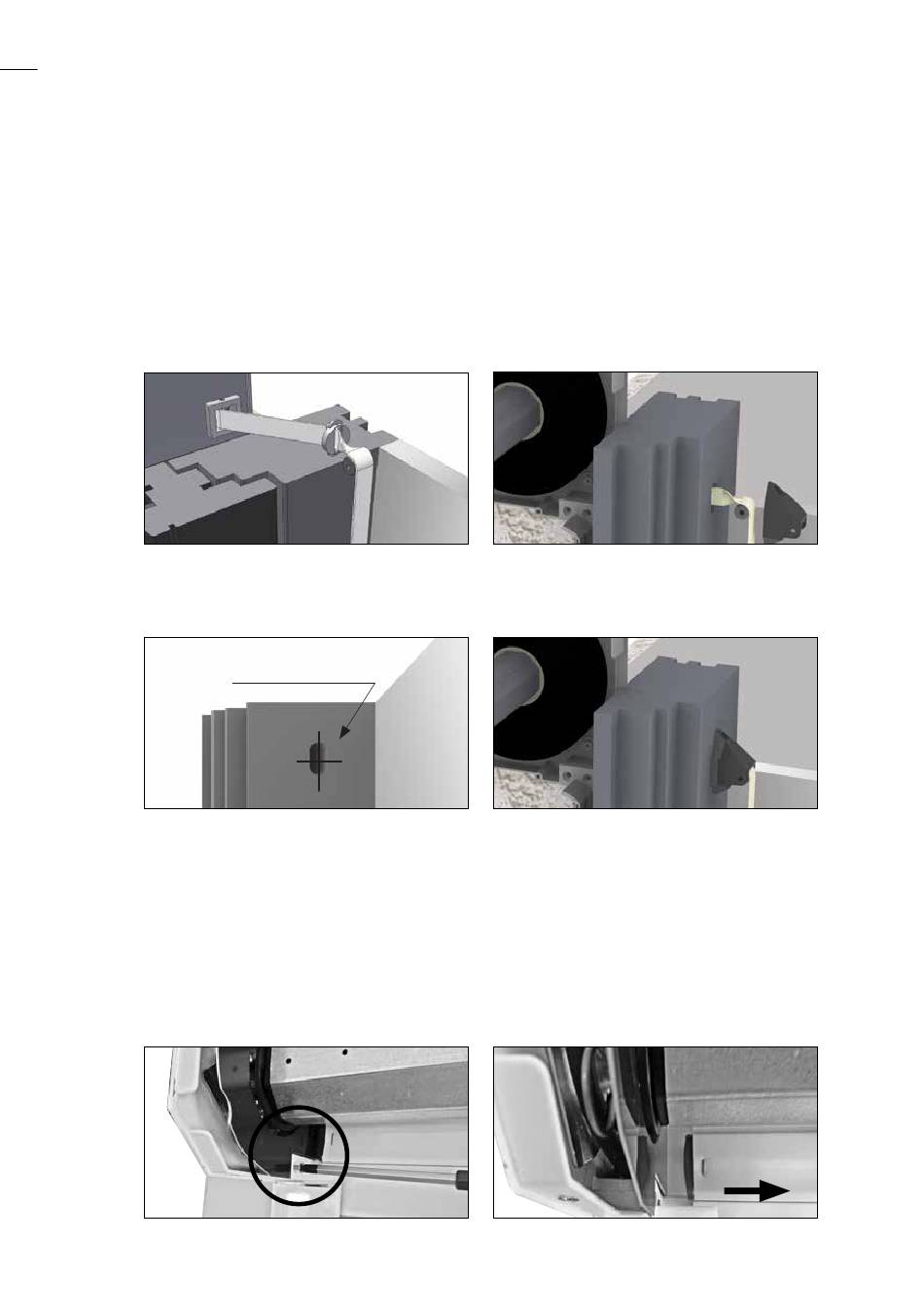

Abb. 69
Detailansicht Gurtdrehung
Abb. 71
Blendrahmenbohrung, siehe Arbeitsschritt 2.
2.3.12 Panzerausbau bei starrem und drehbarem Endleisten-
anschlag
1. Revisionsblende abschrauben und abnehmen.
2. Rollladenpanzer komplett nach unten fahren.
Abb. 73
Bohrung
Ø 8 mm bis 10 mm
Abb. 70
Abb. 72
Abb. 74
