Wandschalung
Wandstärke 45 bis 60 cm
(Ausgleiche außen)
A
A Außenecklasche FF20 (21 bzw. 27mm)
B Innenecke FF20
C Fertigelement FF20 1,00m
D Elementverbinder FF20/50 Z
E Ausgleichslasche FF20/50
F Schalungsplatte + Doka-Träger
G Bohle
H Trägerklammer Top50
30
C
H
E
G
F
B
D
© by Doka GmbH, A-3300 Amstetten
Anwenderinformation Trägerschalung FF20

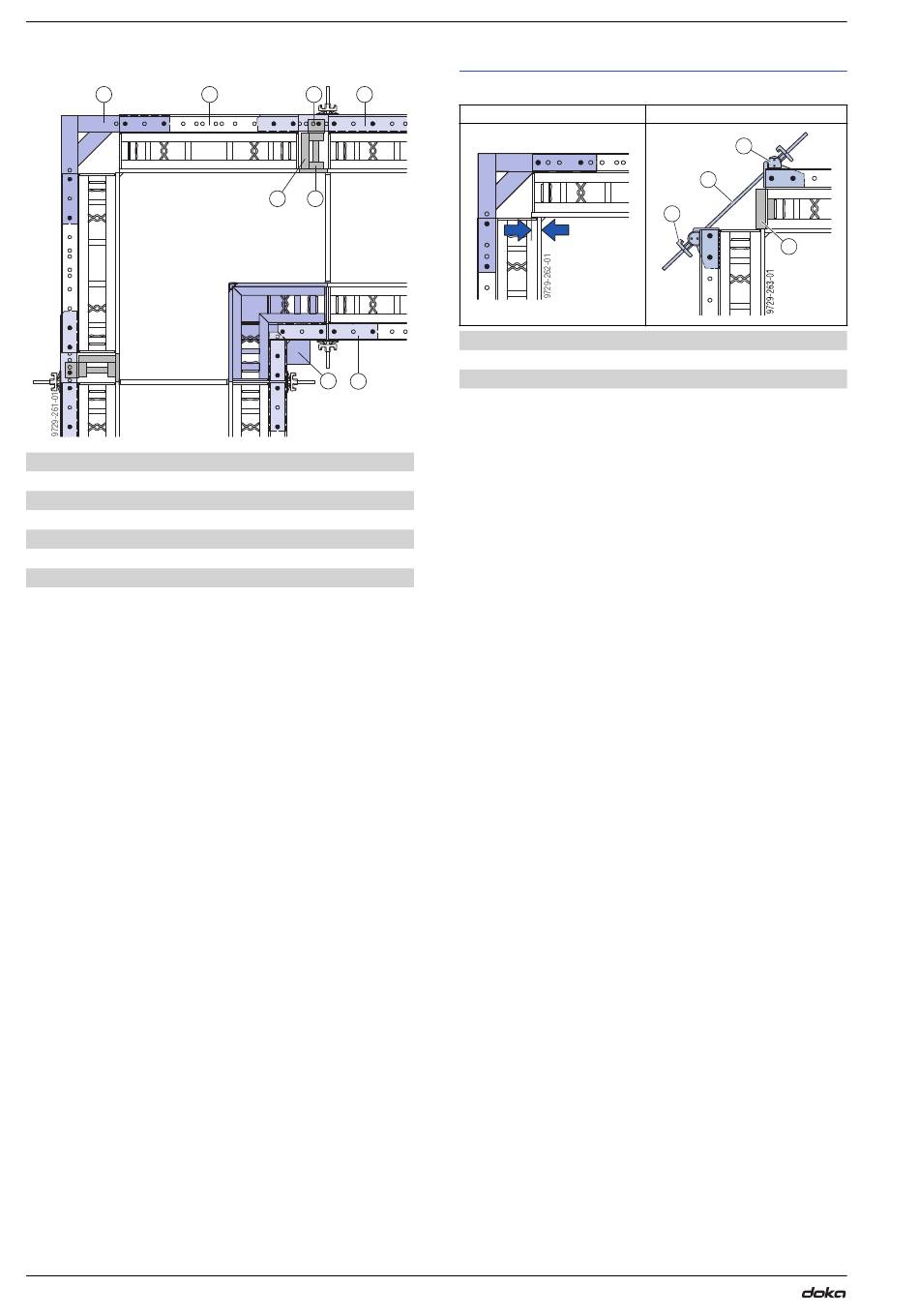

Varianten der Außeneckausbildung
Variante 1
5 cm
A Universal-Winkelspanner
B Knagge
C Ankerstab 15,0mm
D Flügelmutter 15,0
Variante 1:
Der Lochraster der Außenecklasche FF20 erlaubt
einen Elementversatz um 5 cm. Die Anpassung an ver-
schiedene Wandstärken wird dadurch erleichtert.
Variante 2:
Universal-Winkelspanner aus der Trägerschalung
Top 50 ermöglichen gemeinsam mit Ankerstäben eine
diagonale Zugverspannung der Elemente an Außen-
ecken. Der Winkel der Abspannung kann von 23° bis
64° variiert werden. Je Universal-Winkelspanner sind
2 Stück Verbindungsbolzen 10cm notwendig.
999729001 - 01/2022
Variante 2
A
C
D
B
