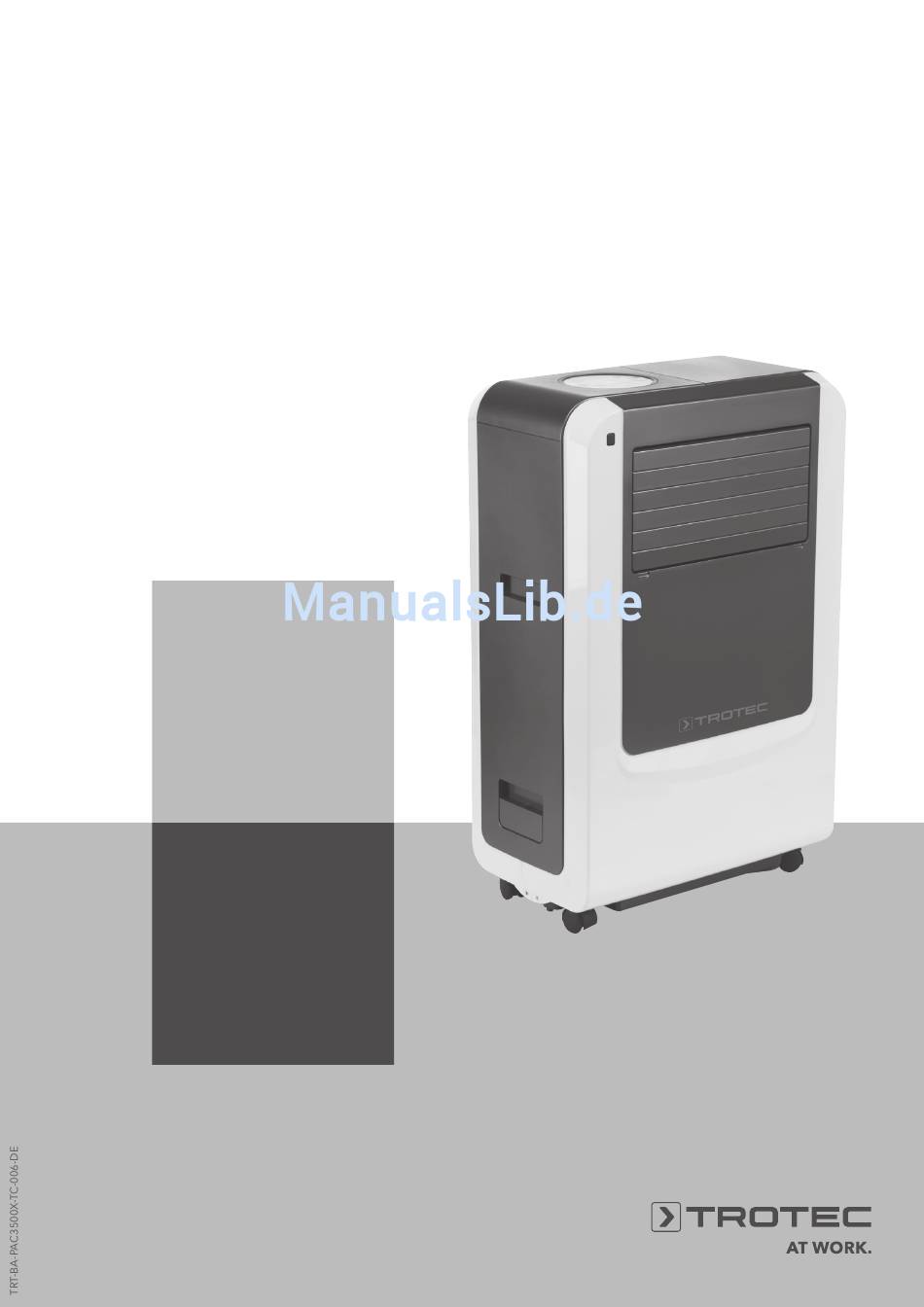

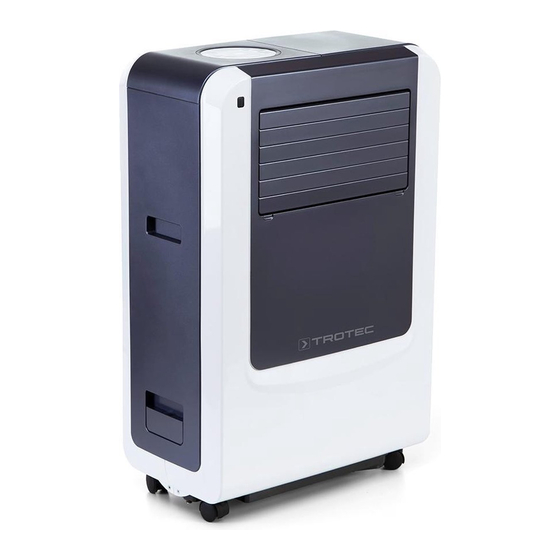

- Seite 1 PAC 3500 X PAC 3500 X BEDIENUNGSANLEITUNG LOKALES KLIMAGERÄT...
-
Seite 2: Inhaltsverzeichnis
Der Lieferumfang kann von den Produktabbildungen abweichen. Hinweise zur Bedienungsanleitung Das vorliegende Dokument wurde mit der gebotenen Sorgfalt erstellt. Trotec übernimmt keinerlei Haftung für etwaige Fehler Symbole oder Auslassungen. © Trotec Gefahr! Weist auf eine Gefahr hin, die zu Verletzungen führen kann. -
Seite 3: Informationen Über Das Gerät
Kältemittelkreislaufes übernimmt ein Kältemittel. Bedienelement Abluftschlauchfach Bedienpanel Fernbedienungsempfänger Tragegriff Wassereinfülltrichter Horizontales Lüftungsgitter Vertikales Lüftungsgitter Transportrolle Luftfilter (Lufteinlass) (10) Tragegriff (11) Kabelfach (12) Luftfilter (Lufteinlass) (13) Luftfilter (Lufteinlass) (14) Abluftöffnung (15) Luftfilter (Lufteinlass) (16) Abflussdrehverschluss / Ablassöffnung Bedienungsanleitung – Lokales Klimagerät PAC 3500 X... -
Seite 4: Technische Daten
– Feuchtkugeltemperatur (relative Luftfeuchtigkeit) = 24°C Trocknen auf das Gerät. Eigenmächtige bauliche Veränderungen, • Testbedingung für die Angaben auf dem Typenschild ist nach An- oder Umbauten am Gerät sind verboten. Sicherheitsbestimmung: EN 60335-2-40 Bedienungsanleitung – Lokales Klimagerät PAC 3500 X... -
Seite 5: Transport Und Lagerung
Halten Sie bei Nichtbenutzung des Gerätes die folgenden Lagerbedingungen ein: • trocken. • an einem vor Staub und direkter Sonneneinstrahlung geschützten Platz. • ggf. mit einer Kunststoffhülle vor eindringendem Staub geschützt. Bedienungsanleitung – Lokales Klimagerät PAC 3500 X... -
Seite 6: Abluftschlauch Anschließen
4. Schließen Sie den Abluftschlauch an den Luftauslass auf der Rückseite des Gerätes an. 5. Zur Lagerung des Abluftschlauchs befolgen Sie diese Schritte bitte in umgekehrter Reihenfolge. Vergessen Sie nicht, die Schraube wieder anzuziehen! Bedienungsanleitung – Lokales Klimagerät PAC 3500 X... - Seite 7 • Kontrollieren Sie den Luftfilter auf Verschmutzungen und reinigen Sie diesen gegebenenfalls. Siehe Wartung auf Seite 12. • Bohren Sie ein Loch mit einem Durchmesser von 152 mm in die Wand oder das Fenster. Bedienungsanleitung – Lokales Klimagerät PAC 3500 X...
- Seite 8 – Das Kühlsystem schaltet sich eigenständig ab, wenn die Umgebungstemperatur unter dem eingestellten Wert liegt. Der Ventilator hingegen läuft auf gleicher Stufe weiter. Wenn die Umgebungstemperatur das gewählte Level überschreitet, schaltet sich die Kühlung wieder ein. Bedienungsanleitung – Lokales Klimagerät PAC 3500 X...
-
Seite 9: Bedienfeld
Kontrollleuchte VENTILATORBETRIEB Kontrollleuchte ENTFEUCHTUNGSBETRIEB (TROCKNUNG) Kontrollleuchte HEIZBETRIEB nur bei Modellen mit Heizfunktion Kontrollleuchte Timer an/aus Kontrollleuchte Ionisator/TiO2 nur bei Modellen mit Ionisator/TiO2 Kontrollleuchte hohe Ventilationsgeschwindigkeit Kontrollleuchte mittlere Ventilationsgeschwindigkeit Kontrollleuchte niedrige Ventilationsgeschwindigkeit Kontrollleuchte Schlummerfunktion (Sleep) Bedienungsanleitung – Lokales Klimagerät PAC 3500 X... -
Seite 10: Schlummerfunktion/Nachtschaltung Hinweis
Funktionen auszuwählen, können Sie den Zeitraum einstellen, nach dessen Ablauf das Gerät den Betrieb aufnimmt. – Stellen Sie den Timer also z.B. auf 2, dann beginnt das Gerät automatisch nach 2 Stunden mit der Arbeit. Bedienungsanleitung – Lokales Klimagerät PAC 3500 X... - Seite 11 • Dieses Gerät ist mit einer Selbstdiagnose-Funktion ausgestattet. • Im Störfall wird auf dem LCD-Display E1 oder E2 angezeigt. • Wenn dieser Fall eintritt, wenden Sie sich bitte an den Trotec Kundendienst. Fernbedienung Alle Einstellungen des Gerätes können über die im Lieferumfang enthaltene Fernbedienung vorgenommen werden.
-
Seite 12: Fehler Und Störungen
Entleeren Sie ggf. das Kondensatbehälter (siehe Kapitel Wartung). • Lassen Sie eine elektrische Überprüfung von einem Fachbetrieb für Kälte- und Klimatechnik oder von Trotec durchführen. Das Gerät arbeitet ohne oder mit verminderter Kühlleistung: • Überprüfen Sie, ob die Betriebsart Kühlen eingestellt ist. -
Seite 13: Wartung
Unterschrift: ........9. Datum: ........10. Datum:........11. Datum: ........12. Datum:........Unterschrift:........Unterschrift: ........Unterschrift:........Unterschrift: ........13. Datum: ........14. Datum:........15. Datum: ........16. Datum:........Unterschrift:........Unterschrift: ........Unterschrift:........Unterschrift: ........Bedienungsanleitung – Lokales Klimagerät PAC 3500 X... - Seite 14 4. Setzen Sie den Luftfilter wieder ein. Kältemittelkreislauf • Der gesamte Kältemittelkreislauf ist ein wartungsfreies, hermetisch geschlossenes System und darf nur von Fachbetrieben für Kälte- und Klimatechnik oder von Trotec gewartet bzw. instand gesetzt werden. Bedienungsanleitung – Lokales Klimagerät PAC 3500 X...
- Seite 15 Die Ecken und Kanten des Luftfilters dürfen nicht verformt und nicht abgerundet sein. Vergewissern Sie sich vor dem Wiedereinsetzen des Luftfilters, dass dieser unbeschädigt und trocken ist! Beachten Sie das Kapitel Wartungsintervalle, um den Luftfilter rechtzeitig auszuwechseln! Bedienungsanleitung – Lokales Klimagerät PAC 3500 X...
-
Seite 16: Entsorgung
EUROPÄISCHEN Verträglichkeit. PARLAMENTS UND DES RATES vom 27. Januar 2003 über Hiermit erklären wir, dass der PAC 3500 X in Übereinstimmung Elektro- und Elektronik-Altgeräte – einer fachgerechten mit den genannten EG-Richtlinien entwickelt, konstruiert und Entsorgung zugeführt werden. Bitte entsorgen Sie dieses Gerät gefertigt wurde. - Seite 20 Trotec GmbH & Co. KG Grebbener Str. 7 D-52525 Heinsberg +49 2452 962-400 +49 2452 962-200 info @ trotec.com www.trotec.com...
