M12 Kamerahandbuch Teil 1

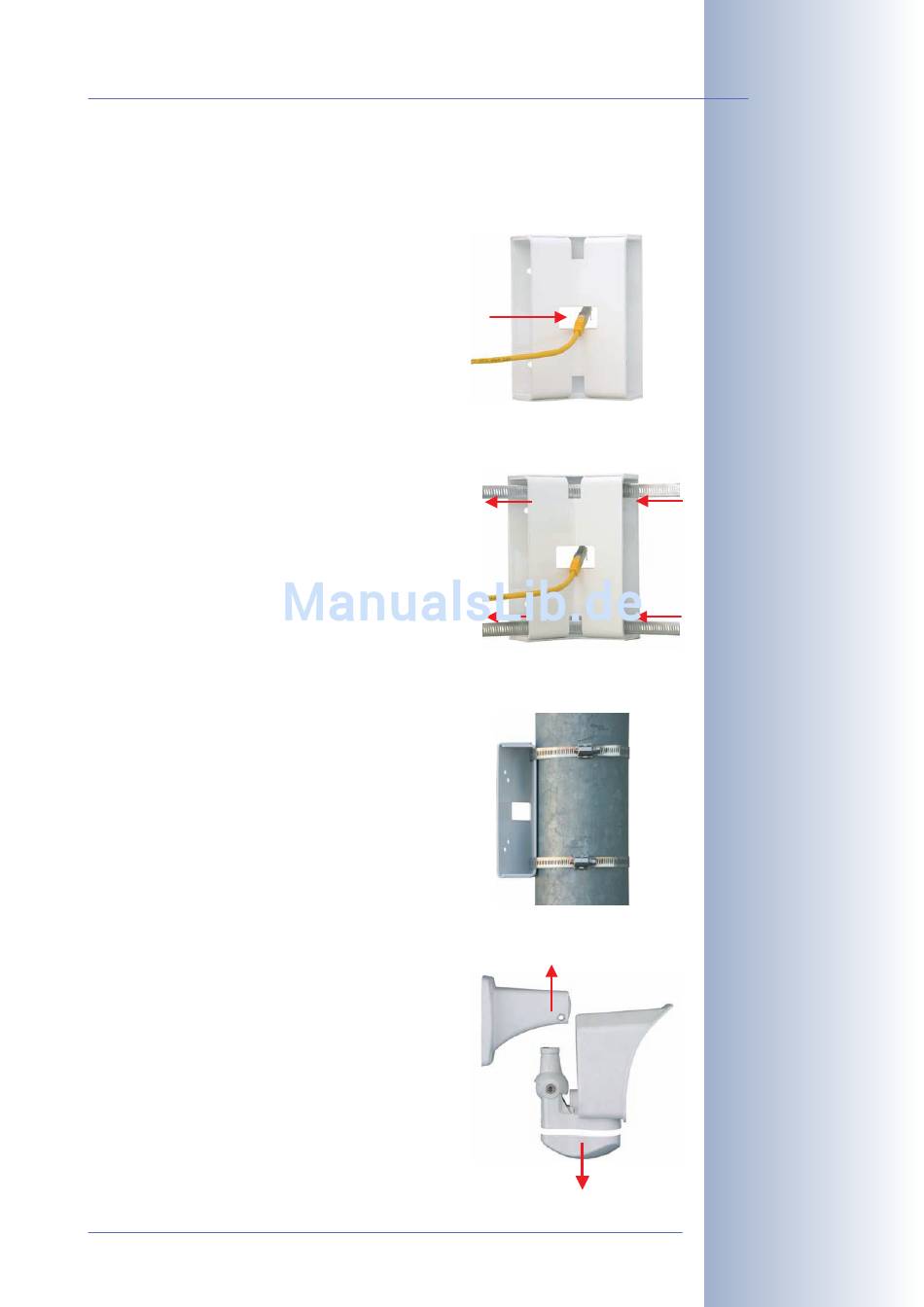

2.12.2 Montage von Masthalter und Kamera

Verwenden Sie die im Lieferumfang enthaltenen Mastschellen (Pos. 2.15), um den
Masthalter am Mast zu befestigen.
• Führen Sie die Kamera-Anschlusskabel von
hinten durch die mittlere Öffnung des Mast-
halters. Die Kabel können aus dem Mast
direkt durch den Masthalter in die Kamera
verlegt werden (verdeckte Kabelführung).
Hinweis: Die Kabellänge ab Mast sollte
mindestens 50 cm betragen!
• Führen Sie die Mastschellen (Pos. 2.15) durch
den Masthalter (siehe Abbildung). Die Mast-
schellen ermöglichen die Montage an Mas-
ten mit einem Durchmesser von 60 bis
180 mm.
• Ziehen Sie die Mastschellen des Masthal-
ters fest. Bei Bedarf können die überstehen-
den Enden der Mastschellen gekürzt werden.
• Lösen Sie die obere Inbusschraube im Wand-
arm, die den Schwenk-/Neigeeinsatz festhält
(5 mm-Inbusschlüssel, Pos. 1.3), entfernen Sie
Inbusschraube, Unterlegscheibe und Mutter
aus dem Wandarm, und ziehen Sie den
Schwenk-/Neigeeinsatz aus dem Wandarm.
Lösen Sie die Inbusschraube des Boden-
deckels, und nehmen Sie ihn ab.
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
www.mobotix.com • info@mobotix.com
45
/92
