5.2. Scelta della posizione in luoghi caratterizzati da

climi freddi
Vedere il paragrafo "3.4. Identificazione del modello" a pagina 4.
AVVISO
Se si utilizza l'unità esterna in luoghi caratterizzati da
basse temperature esterne, osservare le istruzioni
descritte nel seguito.
■
Per prevenire l'esposizione al vento, installare l'unità esterna
con il lato dell'aspirazione rivolto verso il muro.
■
Non installare mai l'unità esterna in un luogo dove il lato
aspirazione potrebbe rimanere esposto direttamente al vento.
■
Per evitare l'esposizione al vento, installare un pannello
deflettore sul lato di scarico dell'aria dell'unità esterna.
■

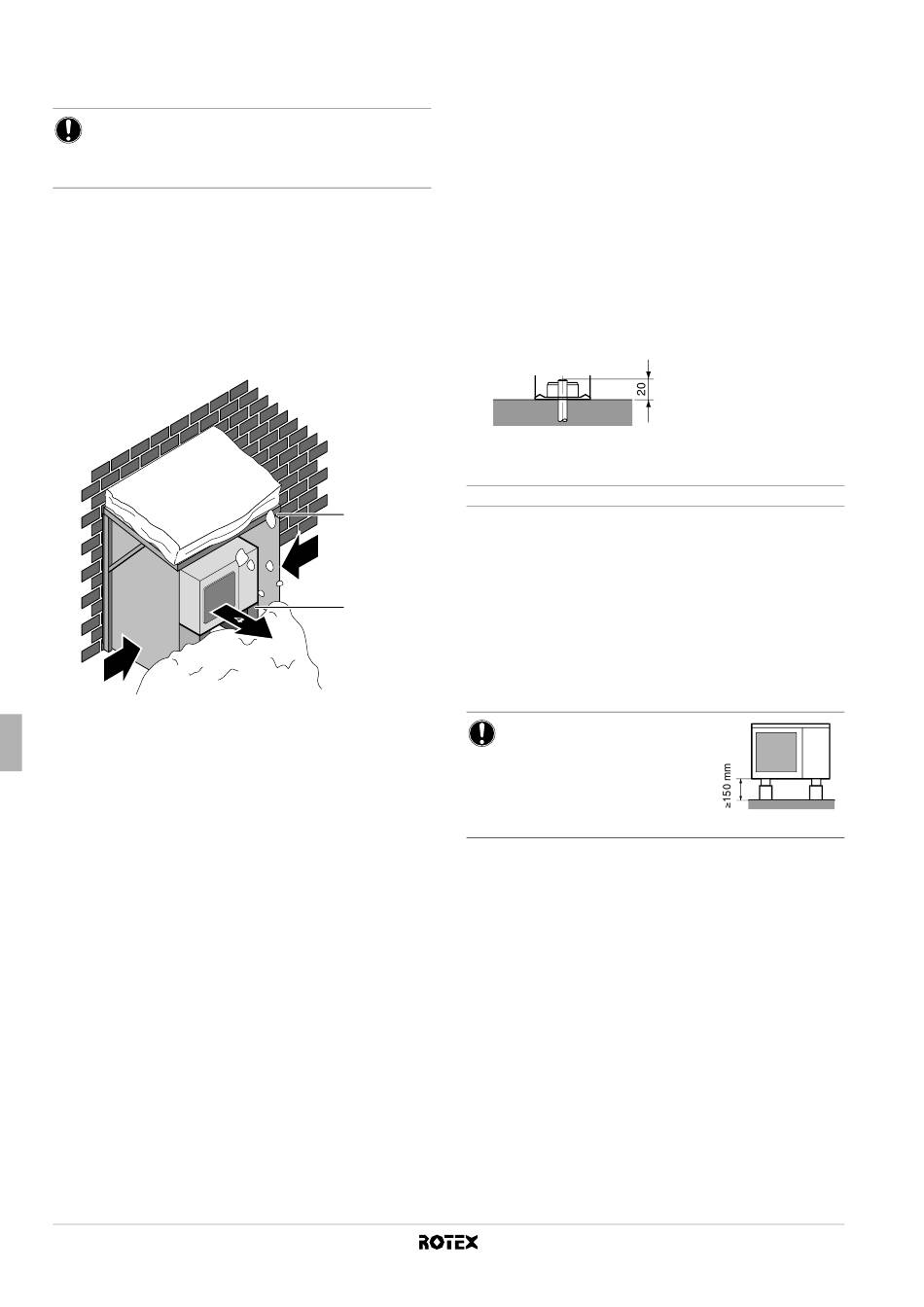

Nelle aree interessate da abbondanti nevicate è molto
importante scegliere un luogo per l'installazione in cui la neve
non possa coprire l'unità, disponendo il lato di uscita ad angolo
retto con la direzione del vento:
3
1 Erigere un riparo ampio.
2 Erigere un piedistallo.
Installare l'unità ad un'altezza dal suolo sufficiente ad
evitare che possa restare sepolta dalla neve.
3 Forte vento
4 Aria di scarico
Manuale d'installazione
7
All manuals and user guides at all-guides.com
6.
6.1. Fondazione
Per l'installazione dell'unità esterna, consultare il paragrafo "5. Scelta
del luogo d'installazione" a pagina 5 per scegliere un luogo
appropriato.
1
2
3
6.2. Struttura per lo scarico
Generalità
1
Assicurarsi che l'acqua di scarico che fuoriesce dall'unità esterna
durante l'operazione di riscaldamento e l'operazione di sbrinamento
3
possa essere evacuata adeguatamente.
■
2
■
■
P '
RECAUZIONI PER L
Controllare che il terreno su cui si deve installare l'unità sia
solido e piano, in modo tale che, dopo l'installazione, l'unità non
generi vibrazioni o rumore durante il funzionamento.
Preparare 4 serie di bulloni per fondazione M8 o M10 con relativi
dadi e rondelle (da reperire in loco).
Fissare saldamente l'unità per mezzo dei bulloni di fondazione in
base al disegno della fondazione stessa.
Si consiglia di avvitare i bulloni della fondazione finché non
sporgono di 20 mm dalla superficie di quest'ultima.
Installare l'unità su una base che possa assicurare uno scarico
adeguato al fine di evitare gli accumuli di ghiaccio.
Sotto l'unità si potrà prevedere un canale di scarico. Assicurarsi
che l'acqua di scarico in questo canale non possa gelare
causando un'ostruzione con l'accumulo di ghiaccio.
Evitare che l'acqua dello scarico fuoriesca e inondi il percorso
pedonale, per cui in caso di temperature sotto allo zero questo
potrebbe diventare scivoloso.
AVVISO
Se i fori di scarico dell'unità
esterna rimangono coperti dalla
base di montaggio o dalla
superficie del pavimento, alzare
l'unità per lasciare uno spazio
libero di oltre 150 mm sotto all'unità esterna.
Unità esterna per pompa di calore aria-acqua
INSTALLAZIONE
RRLQ006~008BBV3
4PW68222-1 – 02.2011
