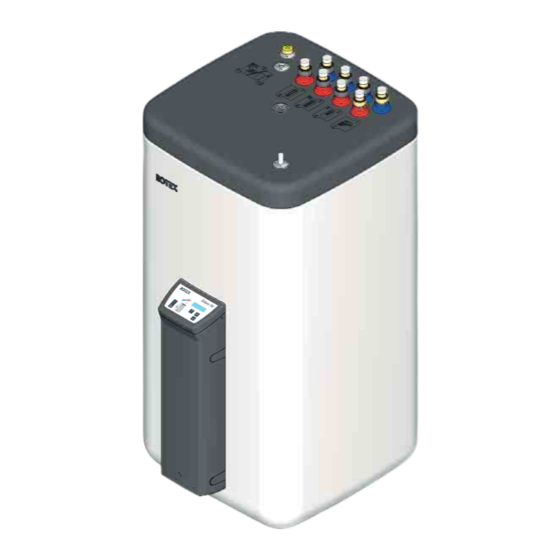

- Seite 1 Für den Fachbetrieb ROTEX RPS4 Betriebs- und Installationsanleitung Regelungs- und Pumpeneinheit für Solaris Solarsysteme Gültig für folgende Bestandteile - ROTEX Solaris RPS4 - Solaris R4 Differenztemperaturregelung DE, AT, CH Ausgabe 04/2016...
- Seite 2 Unsere darüber hinaus gehenden Garantiebedingungen Suchfunktion) finden Sie im Internet über folgenden Pfad: Österreich: www.daikin.at > AGB’s (GEWÄHRLEISTUNG UND HAFTUNG) Schweiz: www.domotec.ch > Unterlagen > Download > Ka- talog-Broschüren > Preisliste… (Allgemeine Ge- schäftsbedingungen/ Garantiebedingungen) FA ROTEX Solaris RPS4 - 04/2016...
- Seite 3 Schemata ......36 3.3.1 Regelungs- und Pumpeneinheit RPS4 ..8 Anschluss einer Druck-Kollektoranlage ..39 3.3.2...
- Seite 4 Komponenten Ihrer Heizungsanlage be- GEFAHR! achten Sie bitte die jeweiligen Unterlagen. Weist auf eine unmittelbar drohende Gefahr hin. Arbeiten an der ROTEX RPS4 (wie z. B. der hydraulische und elektrische Anschluss und Die Missachtung des Warnhinweises führt zu die erste Inbetriebnahme) nur durch schwerer Körperverletzung oder Tod.
- Seite 5 Handlungen, bei denen zwingend solaren Heizungsunterstützung von Warm- die Reihenfolge einzuhalten ist, werden wasser-Heizungssystemen verwendet werden. nummeriert dargestellt. Die ROTEX Solaranlage darf nur gemäß den An- Resultate von Handlungen werden mit gaben dieser Anleitung montiert, angeschlossen einem Pfeil gekennzeichnet. und betrieben werden.
- Seite 6 50 Hz) mit der Versorgungsspannung vergleichen. Vor Arbeiten an Strom führenden Teilen, diese von der Stromversorgung trennen (Hauptschalter ausschalten, Sicherung trennen) und gegen unbeabsichtigtes Wieder- einschalten sichern. Geräteabdeckungen und Wartungsblenden nach Beendigung der Arbeiten sofort wieder anbauen. FA ROTEX Solaris RPS4 - 04/2016...
- Seite 7 Produktbeschreibung Produktbeschreibung 3.1 Aufbau und Bestandteile der Solaris-Anlage Bild 3-1 Standardaufbau einer ROTEX Solaris Anlage (der wechselseitige Anschluss wird von ROTEX empfohlen) Kaltwasser Anschlussleitung Brauchwasserzone Trinkwasser (warm) Verteilleitung Solarzone Edelstahl-Wellrohr Wärmetauscher für Trinkwasser (warm) FLS Solaris FlowSensor (Durchflussmessung) Edelstahl-Wellrohr Wärmetauscher zur Speicherladung Solaris Betriebspumpe Edelstahl-Wellrohr Wärmetauscher zur Speicherladung und Hei-...
- Seite 8 Produktbeschreibung 3.2 Kurzbeschreibung Elektronische Regelung Die vollelektronische ROTEX Solaris R4-Regelung sorgt für eine Die ROTEX Solaranlage ist ein thermisches Solarsystem zur optimale Solarwärmenutzung (Warmwassererwärmung, Hei- Warmwassererzeugung und Heizungsunterstützung. zungsunterstützung) und die Einhaltung aller betrieblichen Si- cherheitsaspekte. Die für einen komfortablen Betrieb erforder- Die ROTEX Regelungs- und Pumpeneinheit RPS4 lichen Parameter sind bereits ab Werk voreingestellt.
- Seite 9 Wenn die Oberkante des Solar-Kollektorfelds mehr als 12 m über der Aufstellebene des Solarspeichers liegt, kann das System bis zu einer Gesamthöhe der Anlage von 18 m betrieben werden, wenn das Zusatzpumpen-Set ZP-RPS4 ( 16 42 43) ein- gebaut wird. FA ROTEX Solaris RPS4 - 04/2016...
- Seite 10 4.1 Anlagenkonzepte 4.1.2 Serienschaltung Alternativ zu der in dieser Anleitung beschriebenen reinen Paral- ROTEX Solaranlagen werden in der Regel nach einem der nach- lelschaltung der Solar-Kollektoren können bei Bedarf maximal 3 folgend dargestellten Anlagenkonzepte aufgebaut. Informa- Kollektorreihen auch übereinander montiert werden. Überein- tionen zur hydraulischen Systemeinbindung mit Beispiel- ander liegende Kollektoren bzw.
- Seite 11 Um Gefährdungen durch beschädigte elekt- rische Leitungen zu vermeiden, diese immer Bei einer Gesamthöhe der Anlage über 12 m muss durch elektrotechnisch qualifiziertes nach Arbeitsschritt 5 das Zusatzpumpenset ZP-RPS4 16 42 43) nach der dabei mitgelieferten Anleitung Fachpersonal unter Beachtung der gültigen eingebaut werden.
- Seite 12 6. Kabel des FlowSensors am FlowSensor (c) und am Platinenrand der Solaris R4-Regelung, an der Position FLS (4-polig, siehe Bild 4-24) aufstecken. Bild 4-14 Arbeitsschritt 11 Bild 4-15 Arbeitsschritt 12 Bild 4-17 Montage FlowSensor FLS Bild 4-16 Arbeitsschritt 13 FA ROTEX Solaris RPS4 - 04/2016...
- Seite 13 Einstecktiefe (Kabelbinder) ausrichten. 3. Speichertemperaturfühler im Sondenrohr auf ca. 70 cm Einstecktiefe (Kabelbinder) ausrichten. Bild 4-19 Arbeitsschritt 1+2 Bild 4-22 Arbeitsschritt 2+3 4. Stopfen in das Sondenrohr stecken und Kabel verlegen. Bild 4-20 Zubehör FlowGuard FLG FA ROTEX Solaris RPS4 - 04/2016...
- Seite 14 Kollektortemperatur- fühler Bild 4-24 Anschlussbelegung 1. Mitgelieferte Kabel mittels Platinenrandstecker an der Rückseite der Regelung befestigen. Die Stecker sind verwechslungssicher codiert. Im Deckel der Steuerung ist die Anschlussbelegung dargestellt. Bild 4-25 Arbeitsschritt 1 FA ROTEX Solaris RPS4 - 04/2016...
- Seite 15 (2-polig, siehe Bild 4-24) aufstecken. Bild 4-30 Arbeitsschritt 6 7. Kabel der Regelung an der Rücklaufleitung entlang legen und mit Kabelbinder fixieren. Bild 4-28 Grundverkabelung: FlowSensor, Speicher-, Rücklauf-, Kollek- torfühler, Pumpen- und Netzzuleitung Bild 4-31 Arbeitsschritt 7 FA ROTEX Solaris RPS4 - 04/2016...
- Seite 16 Bild 4-35 Komplett installierte RPS4 Bild 4-33 Arbeitsschritt 2 3. Abdeckhaube auf dem darunterliegenden Speicheranschlusswinkel befestigen. Dazu die selbstschneidende Befestigungsschraube (in Abdeckhaube vormontiert) über die Vertiefung im unteren Teil der Gehäusefrontseite vorsichtig einschrauben und anschließend die Abdeckkappe aufstecken. FA ROTEX Solaris RPS4 - 04/2016...
- Seite 17 RPS4 an mehrere Solarspeicher: (KFE BA, 16 52 15) an der Regelungs- und Pumpen- – Der gesamte, mit dem FlowSensor im Solar-Vorlauf einheit RPS4 befüllen bis Wasser am Sicherheitsüberlauf gemessene Durchfluss, muss gleichmäßig auf alle ange- austritt. schlossenen Solarspeicher aufgeteilt werden. Zur Einre- Füll- und Entleerhahn (KFE BA,...
- Seite 18 Durch Ausschalten am Hauptschalter der Solaris R4-Regelung oder Trennen des Netzsteckers von der Stromversorgung, kann die ROTEX Solaranlage vorübergehend stillgelegt werden. Bei Frostgefahr muss: – die ROTEX Solaranlage wieder in Betrieb genommen werden oder – geeignete Frostschutzmaßnahmen für die angeschlos- sene Heizungsanlage und den Warmwasserspeicher getroffen werden (z.
- Seite 19 Wasserinhalt des Speicherbehälters ablassen. 5.2.2 Endgültige Stilllegung ROTEX Solaranlage außer Betrieb nehmen (siehe Kapitel 5.2.1 „Vorübergehende Stilllegung“). Regelungs- und Pumpeneinheit RPS4 von allen elektrischen Anschlüssen und Wasseranschlüssen trennen. Regelungs- und Pumpeneinheit RPS4 entsprechend der Montageanleitung (Kapitel 4 „Montage“) in umgekehrter Reihenfolge demontieren.
- Seite 20 (T – T < [Delta T aus]). 2. Möglichkeit: Schnelles Abschalten, wenn sich der Kollek- tor innerhalb der „Befüllzeit“ (Parameter [Zeit P2]) zu schnell abkühlt (T – T < [Delta T aus]). FA ROTEX Solaris RPS4 - 04/2016...
- Seite 21 Wasserdampf, ist ein normaler Betriebszustand. 6.2.5 Pumpenkick-Funktion Während längerer Stillstandszeiten wird die Solar Betriebs- pumpe P alle 24 Stunden für wenige Sekunden aktiviert. Dadurch wird ein Festsetzen der Solar Betriebspumpe ver- hindert. FA ROTEX Solaris RPS4 - 04/2016...
- Seite 22 Wärmeleistung und der solare Wärmeertrag. Die Maximal- und Rechenwerte können am Display abgefragt werden (siehe Kap. 6.3). Werte größer "0" die nicht gelöscht wurden, werden auch nach Abziehen oder Deaktivierung des FlowSensors (ohne weitere Aktualisierung) weiterhin angezeigt. FA ROTEX Solaris RPS4 - 04/2016...
- Seite 23 Frostschutztemperatur ([T frost]) Durch Schnellzugriff: Gleichzeitiger Druck auf die OK- und Booster-Temperatur ([TK max]) Wiedereinschaltschutztemperatur ([TK zul]) auf die Pfeiltasten. — Sollspreizung Schaltgrenzen für Pumpenmodulation Pumpenleistung wird erhöht Pumpenleistung wird reduziert Bild 6-2 Temperaturdifferenzabhängige Pumpenleistungsregelung FA ROTEX Solaris RPS4 - 04/2016...
- Seite 24 Spannungsausgang 0,36 bis 3,5 V FlowSensor FLS 20 mit Durchfluss 0,0 bis 20,0 l/min 0,1 l/min Spannungsausgang 0,36 bis 3,5 V FlowSensor FLS 100 mit Spannungsausgang 0,0 bis 100,0 l/min 0,36 bis 3,5 V Tab. 6-2 Messstellen Übersicht FA ROTEX Solaris RPS4 - 04/2016...
- Seite 25 Benutzer verändert werden können. – Wenn die Betriebsanzeige erscheint, ist der Selbsttest abge- schlossen. – Die Funktionen der Solar Betriebspumpe P und deren Betriebszustandsleuchten können aus Sicherheitsgründen nur manuell geprüft werden (siehe Abschnitt 6.2.6). Bild 6-5 Startanzeige FA ROTEX Solaris RPS4 - 04/2016...
- Seite 26 Messwert- oder Info-Anzeige aktiv. Sie wird auch gelung in den Betriebsanzeigemodus zurück, wenn etwa 10 min nach Parameteränderungen oder "AUS-/EIN-Schalten" wieder lang keine Taste betätigt wird. aktiviert. Werden Info-Parameter angezeigt, ist keine Messstel- len-Kontrollleuchte aktiviert. Bild 6-6 Betriebsanzeige FA ROTEX Solaris RPS4 - 04/2016...
- Seite 27 Regelung Bild 6-7 Einstellmenü FA ROTEX Solaris RPS4 - 04/2016...
- Seite 28 Im Einstellmenü kann im Menüpfad: [Auswahl 1/2] -> [Funk- fühler "Oben" tionen] -> [Sprache ändern] nachträglich eine andere Sprache ausgewählt werden (Bild 6-7). Alternativer Schnelleinstieg zur Sprachwahl: Gleichzeitiges Drücken der OK-Taste und der Pfeiltaste nach oben (+). FA ROTEX Solaris RPS4 - 04/2016...
- Seite 29 0 l/min 0,1 l/min Aktiv [Durchfl.] Zeit ...t Diskrete Zeitpunkte Tab. 6-4 Korrekturwerte für gemessene Daten Brennersperrkontakt Speichertemperatur TS min Mindesttemperatur für Brennerstopp VBSK Verzögerung Brennersperrkontakt Bild 6-9 Beispiel: Funktion der Verzögerungszeit beim Auslösen des Brennersperrkontaktes FA ROTEX Solaris RPS4 - 04/2016...
- Seite 30 Betrieb optimiert werden. In der Regel funktioniert die Anlage bereits mit den Werksein- Die Einschalt-Temperaturdifferenz [Delta T ein] so einstellen, stellungen. dass bei gleich bleibenden Einstrahlungsverhältnissen die Anlage nach dem Einschalten in Betrieb bleibt und nicht FA ROTEX Solaris RPS4 - 04/2016...
- Seite 31 Einschalt-Temperaturdifferenz [Delta T ein] sowie Parameterwert, desto höher ist die verfügbare Wärmespei- den besten Wetterbedingungen schaltet die Solar- cherkapazität und damit das Leistungspotenzial der ROTEX anlage gelegentlich ab. Bei steigender bzw. sinkender Solaranlage. Sonne und zunehmender Speichertemperatur nimmt die Kollek- tortemperatur nach dem Einschalten der Pumpen langsam ab, die Abschaltbedingung wird erreicht.
- Seite 32 Betriebsparameter [P min], [TS min] und [Zeit VBSK] so einstellen (siehe Abschnitt 6.3.10), dass der externe Wärmeerzeuger nicht heizt, – wenn über die Kollektoren eine Mindestheizleistung ein- getragen wird, oder – der Speicher eine ausreichend hohe Temperatur erreicht hat. FA ROTEX Solaris RPS4 - 04/2016...
- Seite 33 Art und Zeitpunkt des Ereignisses hinterlegt. Das eignisse ist nicht möglich. Eine Übersicht über mögliche Einträge Ereignis wird mit Klartext und Code ausgegeben, die Zeit seit Er- im Ereignisspeicher befindet sich in Tab. 7-1. FA ROTEX Solaris RPS4 - 04/2016...
- Seite 34 2 K, wird der normale Anla- genbetrieb automatisch wieder freigegeben. Schadensbehebung an Strom führenden Bauteilen der Regelungs- und Pumpen- einheit RPS4 nur durch vom Energieversor- gungsunternehmen autorisierte und anerkannte Heizungsfachkräfte. Vor Beginn der Instandsetzungsarbeiten die Regelungs- und Pumpeneinheit RPS4 von...
- Seite 35 Spezielle Hinweise für elektrische Fühler In der Solaris R4-Regelung blinkt die T -Leuchte. Rücklauftemperatur "T " ist größer 40 °C und liegt um 10 K über Es dürfen nur original ROTEX Ersatzteile verwendet der Speichertemperatur "T ". Die Solar Betriebspumpe P wird werden.
- Seite 36 Nachfolgend ist eine Auswahl der am häufigsten instal- lierten Anlagenschemata zusammengestellt. Die gezeigten Anlagenschemata sind beispielhaft und ersetzen keinesfalls die sorgfältige Anlagenplanung. Weitere Schemata entnehmen Sie bitte der ROTEX Homepage unter http://www.rotex.de. RoCon M1 3UV3 MK1/MK2 RoCon...
- Seite 37 Hydraulische Systemeinbindung Bild 8-2 Standard-Solaris-Einbindung mit GCU compact Bild 8-3 Standard-Solaris-Einbindung mit Luft-Wasser-Wärmepumpe HPSU compact FA ROTEX Solaris RPS4 - 04/2016...
- Seite 38 Hydraulische Systemeinbindung Bild 8-4 Standard-Solaris-Einbindung mit Luft-Wasser-Wärmepumpe (HPSU Bi-Bloc mit Raumheiz- und Kühlfunktion) Die gezeigten Anlagenschemata erheben keinen Anspruch auf Vollständigkeit und ersetzen nicht die sorgfältige Anlagenplanung. FA ROTEX Solaris RPS4 - 04/2016...
- Seite 39 Warmwasser bindungsleitung nicht mit durchgehendem Gefälle zwischen Kol- lektorfeld und Speicherbehälter verlegt werden, kann das Expansionsventil drucklose ROTEX Solarsystem (DrainBack) und damit die Rege- FlowGuard Regulierventil mit Durchflussanzeige lungs- und Pumpeneinheit RPS4 nicht eingesetzt werden. Durchflusssensor, FlowSensor FLS 20 oder Stattdessen kann die Heizungsanlage mit dem ROTEX Solar- alternativer Typ gemäß...
- Seite 40 Details and precautions on installation, maintenance and assembly can be found in the installation and or operation manuals. Energy labels and product fiches for addition combinations, packages and other products can be found on www.rotex-heating.com. Sound power in heating mode, measured according to the EN12102 under conditions of the EN14825.
- Seite 41 Technische Daten Sensorwiderstand (PTC, Temperatur Pt 1000) Bild 9-1 Widerstandskennlinien der Solaris-Fühler Durchfluss Temperatur Sensor-Ausgangsspannung Bild 9-2 Kennlinien des FlowSensors 9.4 Pumpenkennlinie Bild 9-3 Pumpenkennlinie FA ROTEX Solaris RPS4 - 04/2016...
- Seite 42 Notizen 10 Notizen FA ROTEX Solaris RPS4 - 04/2016...
- Seite 43 Temperaturfühler ... . . 13 ......21 FA ROTEX Solaris RPS4 • 04/2016...
