6
x
Regelung
6.3.2 Betriebsanzeige
In der Betriebsanzeige werden Systemtemperaturen, Maximal-
und Rechenwerte angezeigt. Nach der Startanzeige befindet sich
die Solaris R4-Regelung automatisch im Betriebsanzeigemodus,
ein Betriebswert wird angezeigt und die dazugehörige Leuchte
leuchtet.
Drücken der Pfeiltasten lässt zwischen den vier Temperatur-
messwerten und dem Durchflussmesswert (siehe Tab. 6-2
sowie Tab. 6-6) navigieren.
Drücken der Info-Taste zeigt die Maximal- und die Rechen-
werte (siehe Tab. 6-3) an.
Die linke Spalte des Displays dient als Statusanzeige. Es
bedeutet:
– "1" in erster Zeile, Solar Betriebspumpe P
aktiv.
– "2" in der 2. Zeile, Solar Betriebspumpe P
Leistung (Booster) aktiv.
– "B" in der 3. Zeile, Brennersperrkontakt aktiv (siehe
Abschnitt 6.3.10) oder einen Fehlerstatus (siehe Kapitel 7.2
„Störungsbehebung").
– "H" in der 4. Zeile, Handbetrieb aktiv.
Solange keine manuelle Verstellung vorgenommen
wird oder ein Ereignis entsprechend Tab. 7-2 eine
andere Anzeigenform hervorruft, bleibt die angesteu-
erte Messwert- oder Info-Anzeige aktiv. Sie wird auch
nach Parameteränderungen oder "AUS-/EIN-Schalten" wieder
aktiviert. Werden Info-Parameter angezeigt, ist keine Messstel-
len-Kontrollleuchte aktiviert.

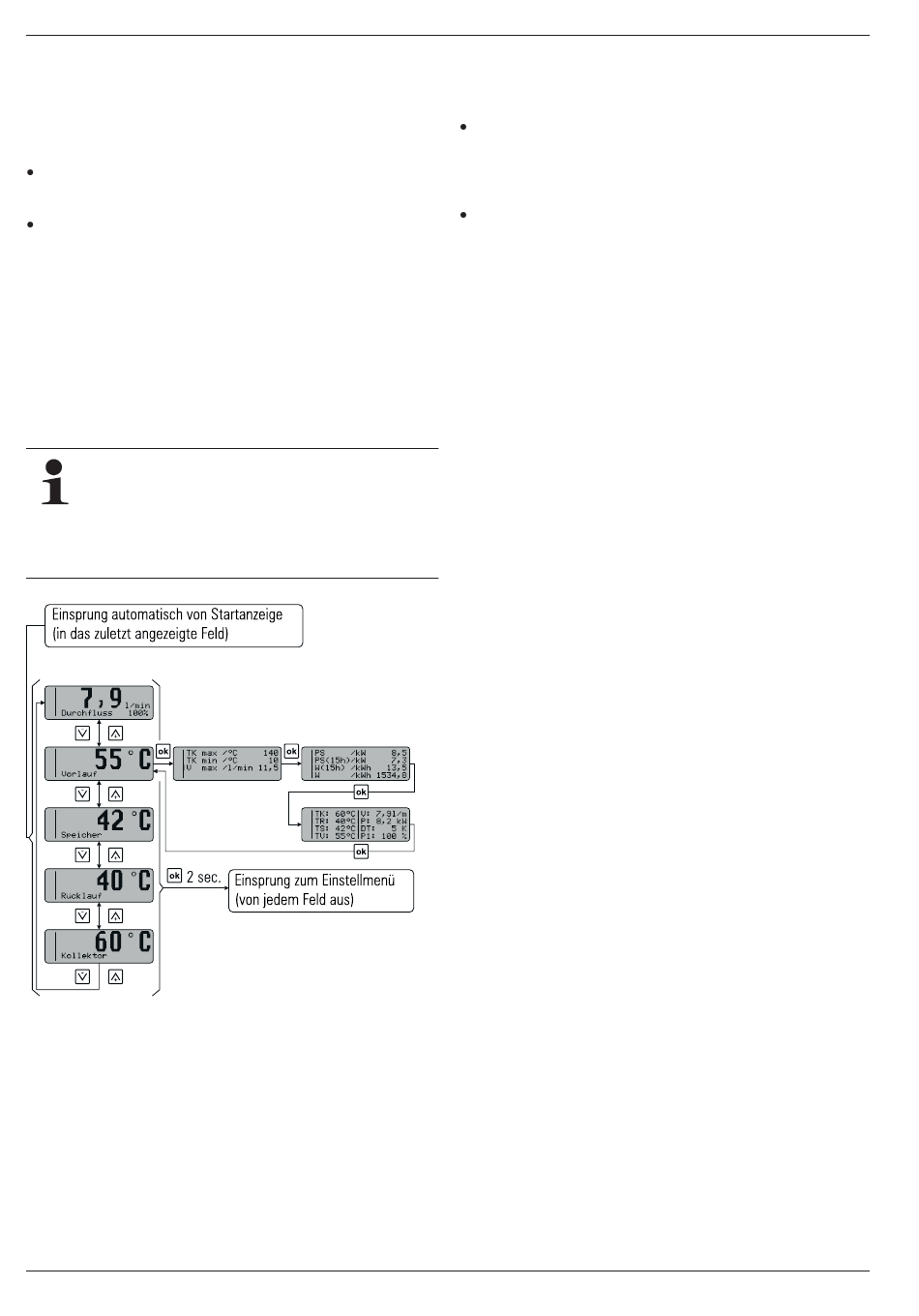

Bild 6-6
Betriebsanzeige
26
6.3.3 Einstellmenü
Im Menü werden die Parameter der Solaris R4-Regelung ange-
zeigt und geändert.
Durch einmaligen Druck (>2 s) der OK-Taste gelangt man in
das Menü oder wieder zurück in die Betriebsanzeige.
Kurzzeitiges Drücken bestätigt eine Auswahl, öffnet die
nächste Menüanzeige oder es erscheint ca. 1 s [Gespeichert]
für einen geänderten Wert.
In der gewünschten Parameteranzeige gelangt man durch
Drücken der OK-Taste in den Parameteränderungsmodus.
Im Menü (Bild 6-7) wird in der ersten Zeile der aktive Menüpfad
angezeigt, in der linken Spalte zeigt ein Cursor (">") auf den da-
runter liegenden Menüpfad oder einen Parameter. Von dort aus
Normalbetrieb
S
navigiert man im jeweiligen Menübaum mit den Pfeiltasten nach
oben (+ Taste) oder unten (– Taste).
mit maximaler
S
Der eingestellte Wert kann entsprechend der Pfeiltasten ver-
ändert werden. Ein kurzer Druck auf die Pfeiltaste verändert den
Wert um einen Verstellschritt, anhaltender Druck beschleunigt
die Änderung.
Wurde der gewünschte Parameter geändert und die gesamte
Parameterliste nach unten durchgeblättert, gelangt man wieder
zurück in das Auswahlmenü [Auswahl 2/2] und von dort in die Be-
triebsanzeige (siehe Bild 6-7). Die Regelung arbeitet sofort mit
den geänderten Parameterwerten. Grundsätzlich springt die Re-
gelung in den Betriebsanzeigemodus zurück, wenn etwa 10 min
lang keine Taste betätigt wird.
FA ROTEX Solaris RPS4 - 04/2016
