Montage
4
Montage
4.1 Anlagenkonzepte
ROTEX Solaranlagen werden in der Regel nach einem der nach-
folgend dargestellten Anlagenkonzepte aufgebaut. Informa-
tionen zur hydraulischen Systemeinbindung mit Beispiel-
schemata finden Sie im Kapitel 8 „Hydraulische Systemein-
bindung".

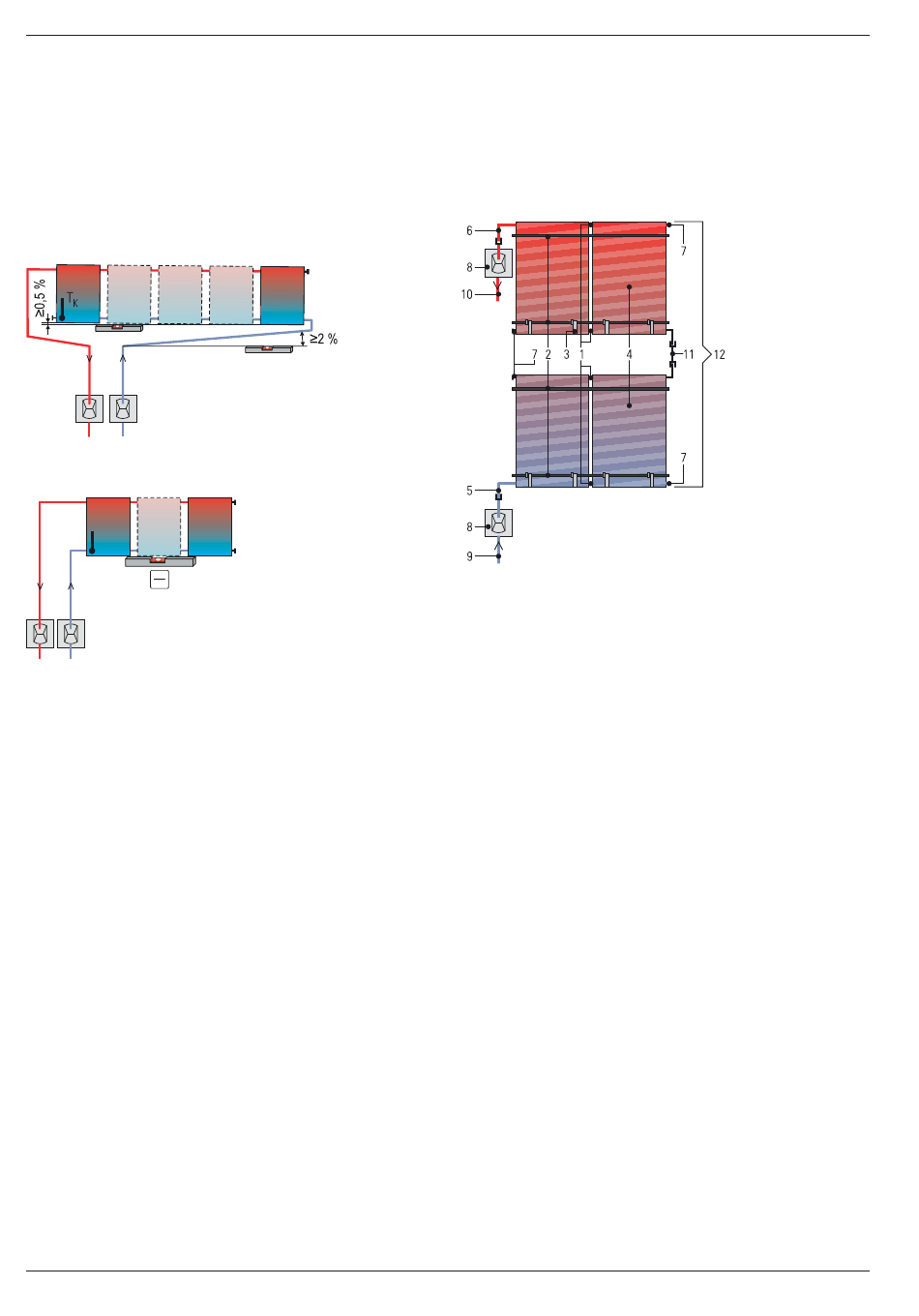

4.1.1 Parallelschaltung
Bild 4-1
Wechselseitig angeschlossenes Solar-Kollektorfeld
(empfohlen)
T
K
Bild 4-2
Gleichseitig angeschlossenes Solar-Kollektorfeld
(max. 3 Solar-Kollektoren)
10
4.1.2 Serienschaltung
Alternativ zu der in dieser Anleitung beschriebenen reinen Paral-
lelschaltung der Solar-Kollektoren können bei Bedarf maximal 3
Kollektorreihen auch übereinander montiert werden. Überein-
ander liegende Kollektoren bzw. Kollektorfelder müssen in Reihe
geschaltet werden (Bild 4-3).
Bild 4-3
Alternative Solar-Kollektoranordnung
1
Kollektorverbinder
2
Montage-Profilschiene
3
Kollektorsicherungshaken
4
Solar-Kollektor
5
Rücklaufanschluss Kollektor
6
Vorlaufanschluss Kollektor
7
Kollektor-Verschlusskappe
8
Dachdurchführungen für Vor- bzw. Rücklauf
9
Solar-Rücklaufleitung
10
Solar-Vorlaufleitung
11
Kollektorreihenverbinder
12
Solar-Kollektorfeld (2x 2 Kollektoren)
Tab. 4-1 Legende zu Bild 4-3
FA ROTEX Solaris RPS4 - 04/2016
