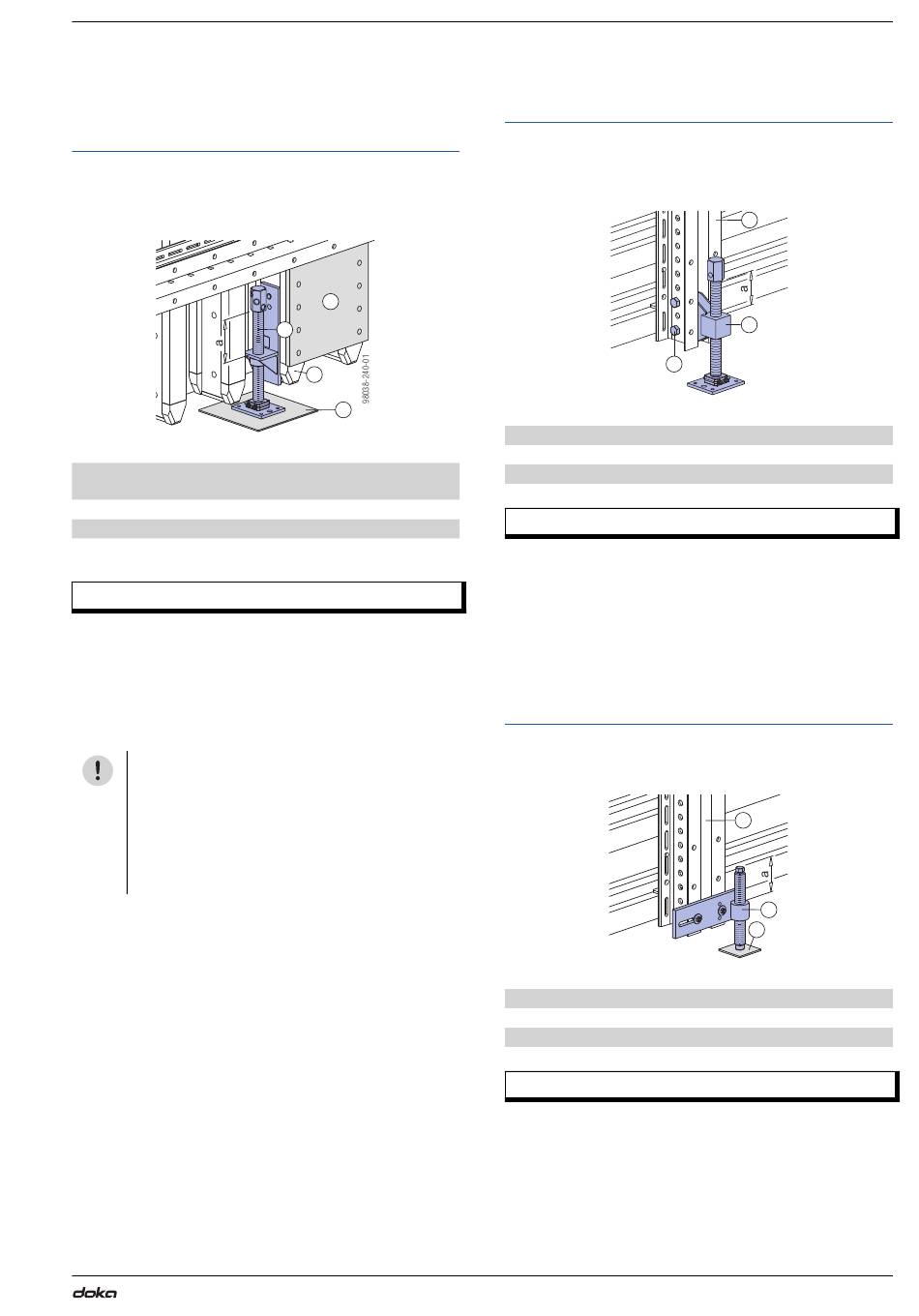

Anwenderinformation Trägerschalung Top 100 tec
Höhenanpassung
mit Höhenjustierung für
Schalungsträger
Die Höhenjustierung für Schalungsträger dient zum
vertikalen Einrichten von stehenden Top100 tec-Ele-
menten, z.B. bei Schächten.
Verstellbereich a: max. 24,5 cm
A Höhenjustierung für Schalungsträger
(inkl. Schraubenmaterial)
B Doka-Träger
C Aussteifungsbrett zwischen 2 benachbarten Trägern (bauseits)
D Gleitblech (bauseits)
Max. Tragfähigkeit: 1000 kg
Bedienungsmöglichkeiten:
▪
Stecknuss 50 3/4" und Umschaltknarre 3/4" (eventu-
ell zusätzlich mit Verlängerung)
▪
Ankerstab 15,0mm oder Rundstahl (max. ø17 mm)
Hierfür sind Bohrungen im Sechskant der Spindel
vorgesehen.
HINWEIS
Bei Schachtschalung auf ausreichende
Dimensionierung des Belages achten, da die
Lasten über die Spindeln konzentriert auf den
Belag wirken!
Mit Gleitblechen können Elemente leichter
verschoben werden.
999803801 - 09/2021
C
A
B
D
mit Höhenjustierung WS10-WU16
Die Höhenjustierung WS10-WU16 dient zum vertikalen
Einrichten von liegend eingesetzten Elementen der
Trägerschalung.
B
98038-322-01
Verstellbereich a: max. 24,5 cm
A Höhenjustierung WS10-WU16
B Verbindungsbolzen 10cm und Federvorstecker 5mm
C Top100 tec-Riegel WU14
Max. Tragfähigkeit: 3000 kg
Bedienungsmöglichkeiten:
▪
Stecknuss 50 3/4" und Umschaltknarre 3/4" (eventu-
ell zusätzlich mit Verlängerung)
▪
Ankerstab 15,0mm oder Rundstahl (max. ø17 mm)
Hierfür sind Bohrungen im Sechskant der Spindel
vorgesehen.
mit Höhenjustierspindel M36
Die Höhenjustierspindel M36 dient zum vertikalen Ein-
richten von liegenden Top100 tec-Elementen.
98038-241-01
Verstellbereich a: max. 22 cm
A Höhenjustierspindel M36 (inkl. Schraubenmaterial)
B Top100 tec-Riegel WU14
C Stahlplatte (bauseits), z.B. 150/100/10 mm
Max. Tragfähigkeit: 1000 kg
Bedienungsmöglichkeiten:
▪
Stecknuss 24 und Umschaltknarre 1/2"
Wandschalung
C
A
B
A
C
23
