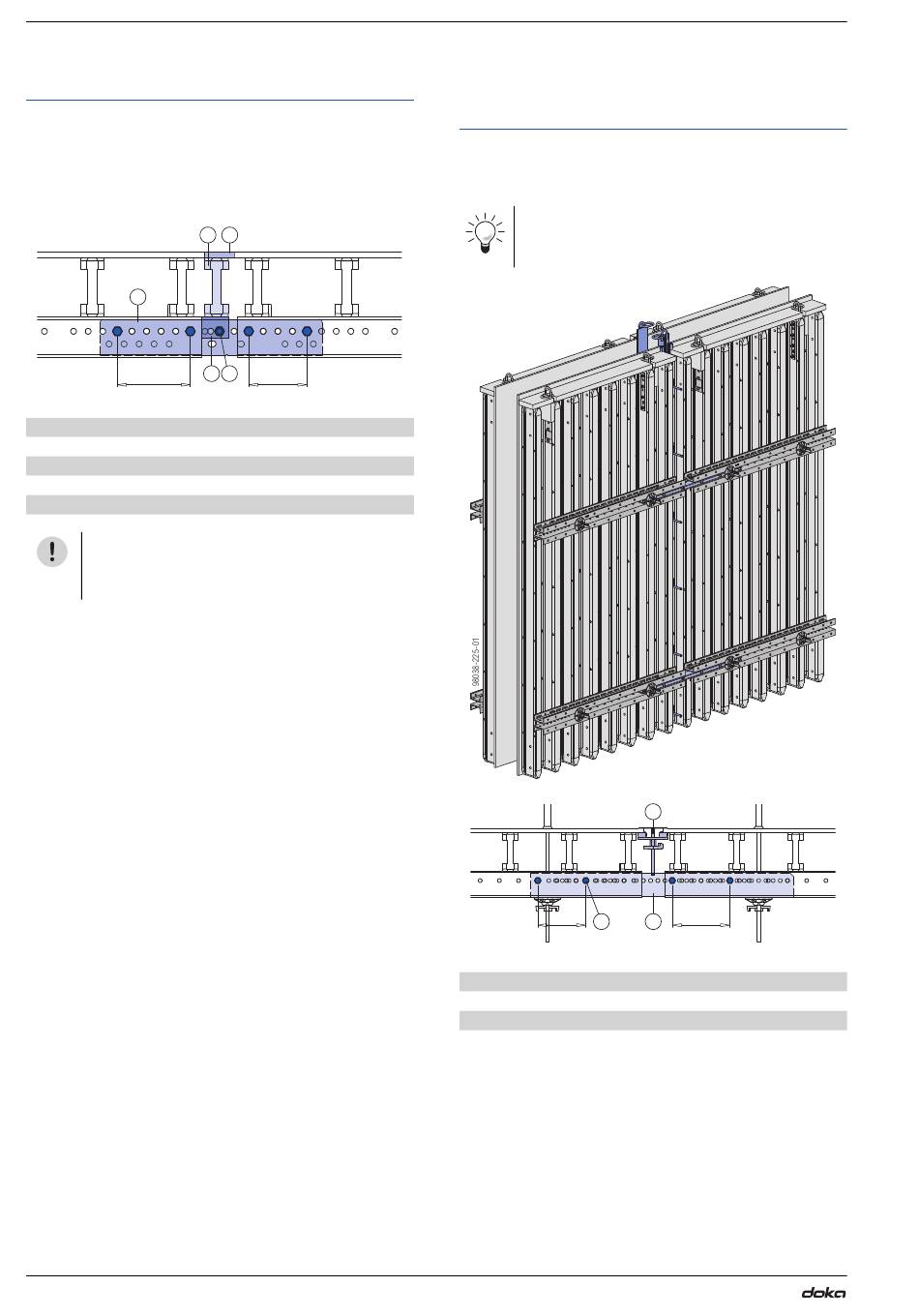

Wandschalung
Ausgleiche von 5 bis 25 cm mit
Top100 tec-Elementverbinder
Für Ausgleiche bis 25 cm im 5 cm-Raster kann auch
der Top100 tec-Elementverbinder verwendet werden.
Für den Einsatz bei Ausgleichen wird der Elementver-
binder um die Längsachse gedreht eingebaut (ohne
Zugfunktion).
C
a
a ... min. 15 cm (Mindestabstand zwischen den Verbindungsbolzen)
A Doka-Träger I tec 20
B Doka-Schalungsplatte
C Top100 tec-Elementverbinder
D Trägerklammer Top50
E Verbindungsbolzen 10cm
HINWEIS
Immer statisch prüfen, ob im Ausgleichsbe-
reich ein zusätzlicher Anker erforderlich ist.
22
A
B
D E
a
98036-203-05
Anwenderinformation Trägerschalung Top 100 tec
Ausgleiche von 3 bis 11 cm mit
Top100 tec-Ausgleichslasche und
Ausgleichsschiene
Top100 tec-Ausgleichslaschen und Ausgleichsschie-
nen dienen zur Verbindung der Top100 tec-Elemente
bei Ausgleichen von 3 bis 11 cm.
Zum leichten Ausschalen: Ausgleichsschiene
ca. 2 Stunden nach dem Betonieren lockern
und mit Kran ein Stück herausziehen.
a
C
a ... min. 15 cm (Mindestabstand zwischen den Verbindungsbolzen)
A Ausgleichsschiene
B Top100 tec-Ausgleichslasche
C Verbindungsbolzen 10cm
999803801 - 09/2021
A
a
B
98036-217-01
