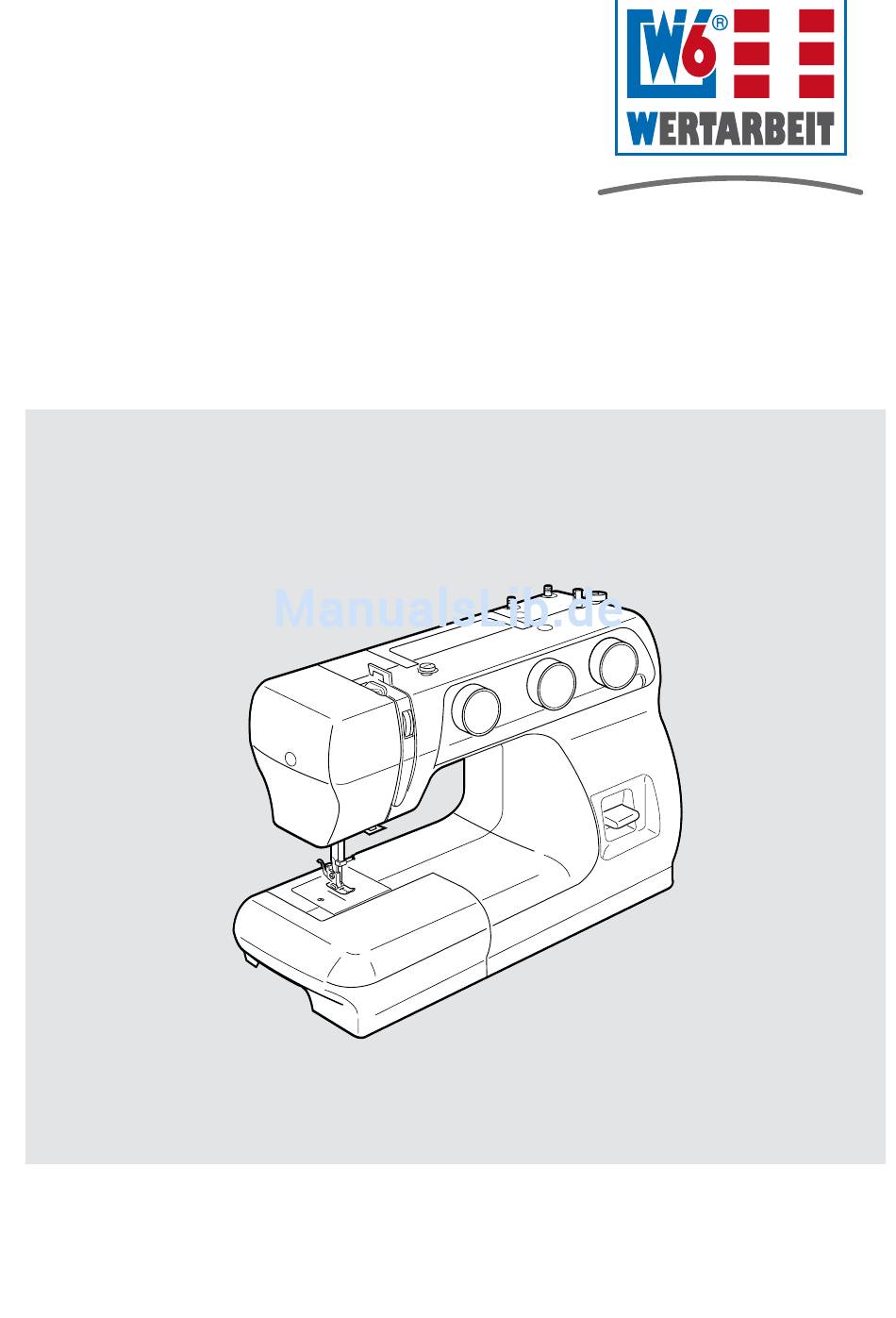

- Seite 1 Wir schreiben WERTARBEIT groß! Wir schreiben WERTARBEIT groß! Nähmaschine W6 N 1233 Gebrauchsanleitung www.w6-wertarbeit.de...
-
Seite 2: Inhaltsverzeichnis
Bitte lesen Sie diese Anleitung vor Inbetriebnahme aufmerksam durch und beachten Sie auch die angeführten Sicherheitshinweise. Wir wünschen Ihnen viel Freude an Ihrem neuen Gerät. Ihre W6 WERTARBEIT Inhaltsverzeichnis Sicherheitshinweise ........................4 Wichtige Hinweise .......................... 4 Lernen Sie Ihre Maschine kennen ....................5 Netzschalter und Anschlüsse ...................... - Seite 3 Unterfadenspannung überprüfen ..................... 47 Serviceinformation ........................48 Hinweise zum Umweltschutz ...................... 49 Indexverzeichnis .......................... 50 Technische Daten......................... 51 Hinweise zum Umweltschutz ...................... 49 Gewährleistung ..........................52 Indexverzeichnis .......................... 50 Technische Daten......................... 51 Gewährleistung ..........................52 www.w6-wertarbeit.de www.w6-wertarbeit.de 031811-GAL1-NMJanome1233.pmd 12.12.2005, 09:33...
-
Seite 4: Sicherheitshinweise
Wärmequellen steht. 2. Verwenden Sie zur Reinigung des Gehäuses nur trockene oder feuchte Tücher, niemals Reinigungsmittel wie Benzin oder Verdünner. 3. Setzen Sie die Maschine keinen starken Erschütterungen aus. 4. Diese Nähmaschine ist bauartbedingt nicht für den gewerblichen Betrieb bestimmt. www.w6-wertarbeit.de... -
Seite 5: Lernen Sie Ihre Maschine Kennen
15 Transporteur Stichbreiten-Knopf 16 Anschiebetisch mit Zubehörfach Stopper 17 Netz- und Fußanlasser-Stecker Garnrollenstifte 18 Netzstecker Fadenführung 19 Fußanlasser Fadenhebel 20 Nähfußhebel Oberfadenspannungs-Einstellrad 21 Tragegriff 10 Kopfdeckel 22 Handrad 11 Nadelhalteschraube 23 Netzschalter 12 Nähfußhalter 24 Netz- und Fußanlasser-Anschlussbuchse www.w6-wertarbeit.de www.w6-wertarbeit.de... -
Seite 6: Netzschalter Und Anschlüsse
Um Schäden zu vermeiden, darf nur das mit der Maschine mitgelieferte Zubehör verwendet Anschiebetisch � werden. Das Zubehör immer im mitgelieferten Beutel auf- bewahren. Passend für diese Nähmaschine befinden sich im Zubehörfach CB-Greiferspulen. Es dürfen nur diese verwendet werden. � Zubehörfach im Anschiebetisch � www.w6-wertarbeit.de... -
Seite 7: Standard-Zubehör
Reißverschlussfuß Blindstichfuß Knopflochfuß CB-Greiferspulen Nadelsortiment Schraubendreher Trennmesser Transporteurabdeckung Abdeckung 10 Ölflasche Freiarm nähen Nähen mit Freiarm Das Freiarmnähen eignet sich besonders zum Nähen von röhrenförmigen Teilen wie Hosen- säumen oder Manschetten. Dazu muss der Anschiebetisch abgenommen werden. www.w6-wertarbeit.de www.w6-wertarbeit.de... -
Seite 8: Anschluss Der Nähmaschine
4. Je tiefer der Fußanlasser gedrückt wird, desto schneller näht die Maschine. 5. Den Fußanlasser loslassen, um mit dem Nähen aufzuhören. � 6. Um die Maschine wieder auszuschalten, den Netzschalter auf „ 0 “ (OFF) stellen. Netzschalterstellung � Fußanlasser � www.w6-wertarbeit.de... -
Seite 9: Bedienelemente
Markierungspunkt � Buchstaben A bis L (untere Reihe). Knopfloch und Zierstich nähen � Die Supernutzstiche können durch Drehen von Skala Stichlänge � nach “+“ oder “-“ vergrößert, bzw. verkleinert �� Supernutzstiche (Buchstaben A bis L unten) � werden. www.w6-wertarbeit.de www.w6-wertarbeit.de... -
Seite 10: Stichbreiten-Knopf
Bei Geradstich und Stretch-Geradstich kann mit dem Stichbreiten-Knopf die Nadeleinstichposition gewählt werden. Am Stichbreiten-Knopf nur drehen, wenn die Nadel sich in der höchsten Position befindet. Vorsicht Bruchgefahr! Nadeleinstichposition Markierungspunkt � Transporteurabdeckung Zum Sticken muss die Transporteurabdeckung ein- gesetzt werden. Transporteurabdeckung einsetzen www.w6-wertarbeit.de... - Seite 11 Verstärkungsstiche � � � Handrad � Durch Herausziehen des Handrades bei Stillstand, wird die Nähfunktion abgeschaltet. Diese Funktion wird zum Aufspulen des Fadens auf CB-Greiferspulen verwendet. Nach dem Einrücken ist die Nähfunktion wieder eingeschaltet. � Handrad herausgerückt � www.w6-wertarbeit.de www.w6-wertarbeit.de...
-
Seite 12: Nähfuß Auswechseln
6. Den Nähfußhebel nach unten stellen, damit der Nähfußstift in die Aussparung einrasten � kann. Sollte der Nähfußstift nicht einrasten, den kleinen Hebel am Nähfußhalter kurz drücken. Aussparung im Nähfußhalter � 7. Durch Anheben des Nähfußhebels prüfen, ob Nähfußstift der Nähfuß richtig eingerastet ist. � www.w6-wertarbeit.de... -
Seite 13: Nähfußhalter Auswechseln
Nähfußhebel von Hand ganz nach oben drücken , den Nähfußhalter von unten ein- führen und den Nähfußhebel absenken. Nun die Befestigungsschraube gut fest ziehen und durch Drehen des Handrades überprüfen, ob alle Funktionen fehlerfrei ausgeführt werden können. Nähfußhalter www.w6-wertarbeit.de www.w6-wertarbeit.de... -
Seite 14: Stoff-, Nadel- Und Garntabelle
120/3 Synthetikgarn 75, 90 100/3 Nähseide Synthetischer Jersey 75, 90 120/3 Synthetikgarn Lastex, Helanca 100/3 Nähseide Wolljersey 75, 90 Maschinenstick- und Für Stick- und Stopfarbeiten 75, 80 Stopfgarn 120/3 Synthetikgarn 50/3 - 30/3 Synthetikgarn Für Zierstepparbeiten 100 - 110 www.w6-wertarbeit.de... -
Seite 15: Nadel Auswechseln
Gewalt lösen lassen. Schraube � Flache Seite der Nadel � Vorsicht Wurde die Nadel nicht richtig eingesetzt oder die Schraube nicht fest genug angezogen, kann die Nadel abbrechen oder die Maschine beschädigt werden. Es besteht Verletzungsgefahr. www.w6-wertarbeit.de www.w6-wertarbeit.de... -
Seite 16: Aufspulen Des Unterfadens
Spulvorgang automatisch stoppt. 10. Die volle Spulvorrichtung nach links drücken, den Faden abscheiden und die Spule ent- �� Handrad herausgezogen nehmen. � 11. Das Handrad hinein drücken Faden kurz über der Spule abschneiden �� � Faden abschneiden �� Handrad �� www.w6-wertarbeit.de... -
Seite 17: Spule Herausnehmen
Deckel herunter geklappt wird. Anschiebetisch Greifergehäuseabdeckung 6. Den Spulenkapselriegel leicht nach vorne ziehen und die Spulenkapsel heraus nehmen. Wichtig Näheres zum Herausführen des Unterfaden, siehe Kapitel „Einfädeln des Oberfadens/ Unterfaden heraufholen“ (Seite 19, 20). Spulenkapselfinger Achse im Greifergehäuse Spulenkapsel Spulenkapselriegel www.w6-wertarbeit.de www.w6-wertarbeit.de... -
Seite 18: Spule Einsetzen
Spulenkapselfinger in die Aussparung am Ringdeckel rutschen. � Hinweis: Unbedingt prüfen, dass die Spulenkapsel korrekt eingesetzt wurde, sonst fällt sie bei �� �� Nähbeginn aus dem Greifer. Spulenkapselfinger � Aussparung im Ringdeckel � Greifer � Achse im Greifer �� Spulenkapselriegel �� www.w6-wertarbeit.de... -
Seite 19: Einfädeln Des Oberfadens
4. Den Faden auf Spannung halten, indem er mit der rechten Hand festgehalten wird und den Faden entsprechend den Ziffern durch die Fadenführungen führen. Hinweis • Durch eine falsche Fadenführung kann der Faden reißen, Stiche können ausgelassen werden oder die Naht wird unsauber. www.w6-wertarbeit.de www.w6-wertarbeit.de... -
Seite 20: Unterfaden Heraufholen
5. Wenn beide Fäden herausgeführt wurden, kann der Anschiebetisch wieder eingesetzt werden. Damit sind die Vorbereitungen zum Nähen abgeschlossen. Wichtig � Vor dem Entfernen des Oberfadens immer den Nähfuß anheben, da sonst die Fadenspannung Anschiebetisch einsetzen � beschädigt werden könnte. www.w6-wertarbeit.de... -
Seite 21: Stichlänge
Steht die Markierung genau über dem Symbol wird die Standardversion des Supernutzstiches genäht. Bei der Einstellung „ ” wird das Stichmuster vergrößert (gestreckt) und bei „ ” verkleinert (gestaucht). gestauchtes Stichmuster Standardversion des Stichmusters gestrecktes Stichmuster www.w6-wertarbeit.de www.w6-wertarbeit.de... -
Seite 22: Nähen Einer Probenaht
80 mm Vorsicht Zum Stichmuster immer den passenden Nähfuß einsetzen. Mittels Handrad prüfen, dass die Nadel nicht auf den Nähfuß trifft. Wird ein falscher Nähfuß be- nutzt, kann die Nadel auf den Nähfuß treffen und sich dadurch verbiegen oder abbrechen. www.w6-wertarbeit.de... - Seite 23 Verstärkungsstiche (am Anfang) � 7. Den Nähfußhebel anheben, den Stoff heraus- nehmen und den Faden abschneiden. � Verstärkungsstiche (am Ende) � Hinweis Das Stichmuster auf einem 2-lagigen Reststoff ausprobieren und Stichlänge und Fadenspan- nung auf das Nähgut abstimmen. www.w6-wertarbeit.de www.w6-wertarbeit.de...
-
Seite 24: Fadenspannung
�� drehen, um die Oberfadenspannung zu erhöhen locker: (5...6..9 ). Hinweis: � �� Die Unterfadenspannung kann überprüft werden (siehe Seite 47) Oberfaden � Unterfaden �� linke Stoffseite (Unterseite) �� sichtbare Schlingen an der Unterseite des �� Stoffes www.w6-wertarbeit.de... -
Seite 25: Nützliche Hinweise
Nähen der Rundung der Abstand von der Naht zur Stoffkante gleichmäßig ist. Für enge Rundungen muss das Nähen mit abgesenkter Nadel unterbrochen werden. Den Nähfuß anheben, Stoff drehen, Nähfuß wieder absenken und das Nähen fortsetzen. www.w6-wertarbeit.de www.w6-wertarbeit.de... -
Seite 26: Nähen Von Dicken Stoffen
Den Stoff auf ein dünnes Stück Seidenpapier oder Unterlegmaterial legen und mit dem Nähen beginnen. Gegebenenfalls muss die Stichlänge und die Fadenspannung nachgestellt werden. Benutzen der Stichplatte Die Stoffkante auf eine Linie der Stichplatte ausrichten, um gleichmäßige Nahtzugaben zu nähen. www.w6-wertarbeit.de... -
Seite 27: Stichmuster Übersichtstabelle
0 - 4 1 - 5 Zierstich 0 - 2 1 - 5 Zierstich 0 - 2 1 - 5 Zierstich 0 - 2 1 - 5 Zierstich 0 - 2 1 - 5 Knopflochautomatik 1 - 5 www.w6-wertarbeit.de www.w6-wertarbeit.de... - Seite 28 1 - 5 �� Federstich 1 - 5 �� Geschlossener Overlock 1 - 5 �� Grätenstich 1 - 5 �� Dekostich 1 - 5 �� Dekostich 1 - 5 �� Dekostich 1 - 5 �� Dekostich 1 - 5 www.w6-wertarbeit.de...
-
Seite 29: Geradstich
Der Strech-Geradstich ergibt eine dehnbare, sehr reißfeste Naht, die sich sehr gut für stark belas- tete Schließnähte, Verstärkungen oder Riegel eignet. Ändern der Stichlänge Beim Strech-Geradstich kann durch Drehen des Stichlängen-Knopfes von nach “+“ oder “-“ Heftnaht das Stichmuster vergrößert, bzw. verkleinert werden. www.w6-wertarbeit.de www.w6-wertarbeit.de... -
Seite 30: Zickzackstich
Langsam nähen und beim Nähen der Rundung darauf achten, dass der Abstand von der Naht zur Stoffkante gleichmäßig ist. Satin-Stich Am Stichlängen-Knopf muss das Symbol ein- gestellt werden, um Satinstiche (enger Zickzack- stich) zu nähen. Am Stichmusterwahlknopf muss ein Zickzackstich ausgewählt werden. www.w6-wertarbeit.de... -
Seite 31: Geschlossener-/ Spezial-Overlockstich
1. Die Stoffkante umschlagen und heften. 2. Den Stoff so unter den Nähfuß gelegen, dass der rechte Einstich leicht über die gefaltete Stoffkante hinaus geht. 3. Die Wölbung der Stoffkante erfordert eine höhere Fadenspannung als normal. 4. Mit langsamer Geschwindigkeit nähen. www.w6-wertarbeit.de www.w6-wertarbeit.de... -
Seite 32: Elastischer-Blindstich
Blindstiche können nicht genäht werden, wenn der linke Nadeleinstichpunkt den Saum nicht er- fasst. Erfasst die Nadel zuviel vom Saum, erscheint eine sehr große und unschöne Naht auf der Vorder- � seite des Stoffes. � Stoffrückseite � Stoffvorderseite � www.w6-wertarbeit.de... -
Seite 33: Knopflöcher
Eine Stecknadel an der Innenkante des vorderen und hinteren Riegels quer in das Knopfloch stecken. Mit dem Trennmesser in die Mitte des Knopflochs einstechen und das Knopfloch in die eine und dann in die andere Richtung zur Steck- nadel hin aufschneiden. www.w6-wertarbeit.de www.w6-wertarbeit.de... -
Seite 34: Nähen Von Stretch-Stoffen
Knopflochfuß nach vorne führen und am vorde- ren Knopflochfußende provisorisch verknüpfen. Den Nähfußhebel senken und das Knopfloch nähen (siehe vorhergehenden Abschnitt). Nach Abschluss des Nähvorgangs die Kordel leicht ziehen, um den Faden zu spannen und die überschüssigen Kordelenden abzuschneiden. www.w6-wertarbeit.de... -
Seite 35: Einnähen Eines Reißverschlusses
Sie könnte abbrechen und weitere Verletzungen nach sich ziehen. �� • Bei der Nutzung des einseitigen Reißver- schlussfußes darauf achten, dass der Gerad- �� stich mit dem Stichmuster „A“ und Stichbreite 5 (mittig) eingestellt wird. � Stoffoberseite � Nährichtung �� www.w6-wertarbeit.de www.w6-wertarbeit.de... -
Seite 36: Abnäher
2. Am Ende der Naht nicht rückwärts nähen. Die Fäden abschneiden, so dass die Fadenenden 50 mm lang sind und beide Fäden verknoten. 3. Die Fadenenden mit einer Nadel in den Abnäher ziehen. 4. Den Abnäher zu einer Seite hin bügeln, so dass er flach anliegt. www.w6-wertarbeit.de... -
Seite 37: Kräuseln
5. Jeweils an den Unterfäden der beiden Geradstichnähte ziehen, um den Stoff zu kräu- seln und die Fäden zu verknoten. 6. Die Falten gleichmäßig anordnen und den Stoff bügeln. 7. Die Kräuselung gleichmäßig ausrichten und mit einer Geradstichnaht fixieren. www.w6-wertarbeit.de www.w6-wertarbeit.de... -
Seite 38: Kräuseln Sichern
4. Zwischen den Geradstichnähten mit dem Zierstich (Rautenstich) über das gekräuselte Material nähen. 5. Abschließend die Geradstichfäden heraus- ziehen. Hinweis: Soll der Zierstich enger oder weiter aus- fallen, den Stichlängen-Knopf rechts und links �� Symbol auf “+“ oder “-“ einstellen. www.w6-wertarbeit.de... -
Seite 39: Biesen
Stichmuster Geradstich „A” und Stichbreite 5 (mittig) eingestellt ist. Am Handrad drehen und kontrollieren, dass die Nadel den Nähfuß nicht berührt. Breite der Biese � Rückseite des Stoffes � Stoffoberseite � 4. Die Falten bügeln, damit sie glatt in einer Rich- tung liegen. www.w6-wertarbeit.de www.w6-wertarbeit.de... -
Seite 40: Applikationen
Applikation positionieren. Den Nähfuß leicht anheben und den Stoff drehen, um die richtige Nadelposition einzuhalten. Nadeleinstich � Hinweis Ein dünnes Unterlegmaterial (das anschließend leicht entfernt werden kann) hilft dabei die Position der Stiche entlang der Applikation besser einzuhalten. www.w6-wertarbeit.de... -
Seite 41: Zierstiche Und Dekorstiche
0,2 cm auf Papier oder ähnliches, später wieder entfernbares Trägermaterial stecken. 3. Die beiden Stoffteile zusammen nähen, dass die äußeren Zickzackstiche in die umgeschla- genen Kanten einstechen und die mittlere Naht zwischen den Stoffkanten liegt. Schrittnaht Schrittnaht Zum Zusammennähen von Stoffen. www.w6-wertarbeit.de www.w6-wertarbeit.de... -
Seite 42: Flicken Und Stopfen
Stopfstelle ein gutes Aussehen erhält. Runde Bewegungen vermeiden Löcher an den Umkehrpunkten. 6. Das Loch durch Nähen von Querlinien füllen. Hinweis Nach Abschluss der Arbeiten, die Transporteur- abdeckung entnehmen. Bitte beachten Der Stickrahmen ist nicht im Lieferumfang enthalten. www.w6-wertarbeit.de... -
Seite 43: Wartung
Achse im Greifergehäuse � Spulenkapselriegel � 5. Die beiden Klemmriegel zur Seite drehen, so Spulenkapsel � dass der Ringdeckel gelöst wird. Spulenkapselfinger � 6. Den Ringdeckel entnehmen. � � � Klemmriegel � Aussparung im Ringdeckel � Ringdeckel � www.w6-wertarbeit.de www.w6-wertarbeit.de... - Seite 44 Spulenkapselfinger in die Aussparung im Ring- deckel hinein rutscht (siehe Seite 17). Wird die Spulenkapsel falsch eingesetzt, führt dies zu Problemen beim Nähen. Staub und Fusseln im Bereich des Greifers können ungleichmäßige Stiche verursachen. www.w6-wertarbeit.de...
-
Seite 45: Auswechseln Der Glühlampe
Ersatzbirne eindrehen. Der Pfeil deutet die Bewegung an, die beim heraus- und herein- drehen der Glühlampe durchgeführt werden muss. Glühlampe Pfeil 4. Den Kopfdeckel wieder anbringen und mit der Schraube befestigen. Hinweis Nur Glühlampen mit 230V, 15W BA verwenden. www.w6-wertarbeit.de www.w6-wertarbeit.de... -
Seite 46: Fehlersuche
4. Führen Sie den Stoff beim Nähen, ohne ihn zu ziehen. 3. Maschine läuft nicht an 1. Netzschalter steht auf “O”. 1. Schalten Sie die Maschine ein. 2. Netzstecker eingestecken. 2. Netzstecker nicht eingesteckt. 3. Handrad ist herausgezogen. 3. Handrad hinein drücken, Seite 16 www.w6-wertarbeit.de... -
Seite 47: Unterfadenspannung Überprüfen
Wenn eine volle Spule sauber in die Spulenkapsel einlegt wurde und beide am Faden gerade noch hängen bleiben, ist die Andruckkraft der Spann- feder richtig eingestellt. Die Einstellung der Unterfadenspannung wird durch Drehen der Schraube mit einem kleinen Schraubendreher vorgenommen. www.w6-wertarbeit.de www.w6-wertarbeit.de... -
Seite 48: Ersatzteile
Profectis GmbH Um eine Gefährdung zu vermeiden, das Gerät Technischer Kundendienst Dann kommen Sie auf unsere Internetseite www.w6-wertarbeit.de oder rufen Sie uns an. im Reparaturfall zu einer Servicestelle des Zentral-Ersatzteillager Technischen Kundendienstes senden oder dort Duisburger Straße 57 abgeben. -
Seite 49: Hinweise Zum Umweltschutz
Verwertung von Altgeräten leisten Sie einen PE für Polyethylen, die Kennziffer 02 für PE-HD, wichtigen Beitrag zum Schutze unserer Umwelt. 04 für PE-LD, PP für Polypropylen, PS für Polystyrol. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle. www.w6-wertarbeit.de www.w6-wertarbeit.de... -
Seite 50: Indexverzeichnis
Nadel 14 Verstärkungsstiche 11 Nadel auswechseln 15 Nadel einsetzen 15 Nähen von dicken Stoffen 26 Wartung 43, 44 Nähfuß auswechseln 12 Nähfußhalter auswechseln 13 Netzschalter 6 Zickzackstich 30 Zierelastikstich 41 Zierstiche 41 Oberfaden einfädeln 19 Oberfadenspannung 24 Oberfadenspannungs-Einstellrad 9 www.w6-wertarbeit.de... -
Seite 51: Technische Daten
Technische Daten Spannung: 230 V, 50 Hz Wir schreiben WERT Gesamtleistung: 85 W Lampe max: 15 W Schallleistungspegel: L 75 dB (A) www.w6-wertarbeit.de www.w6-wertarbeit.de...
