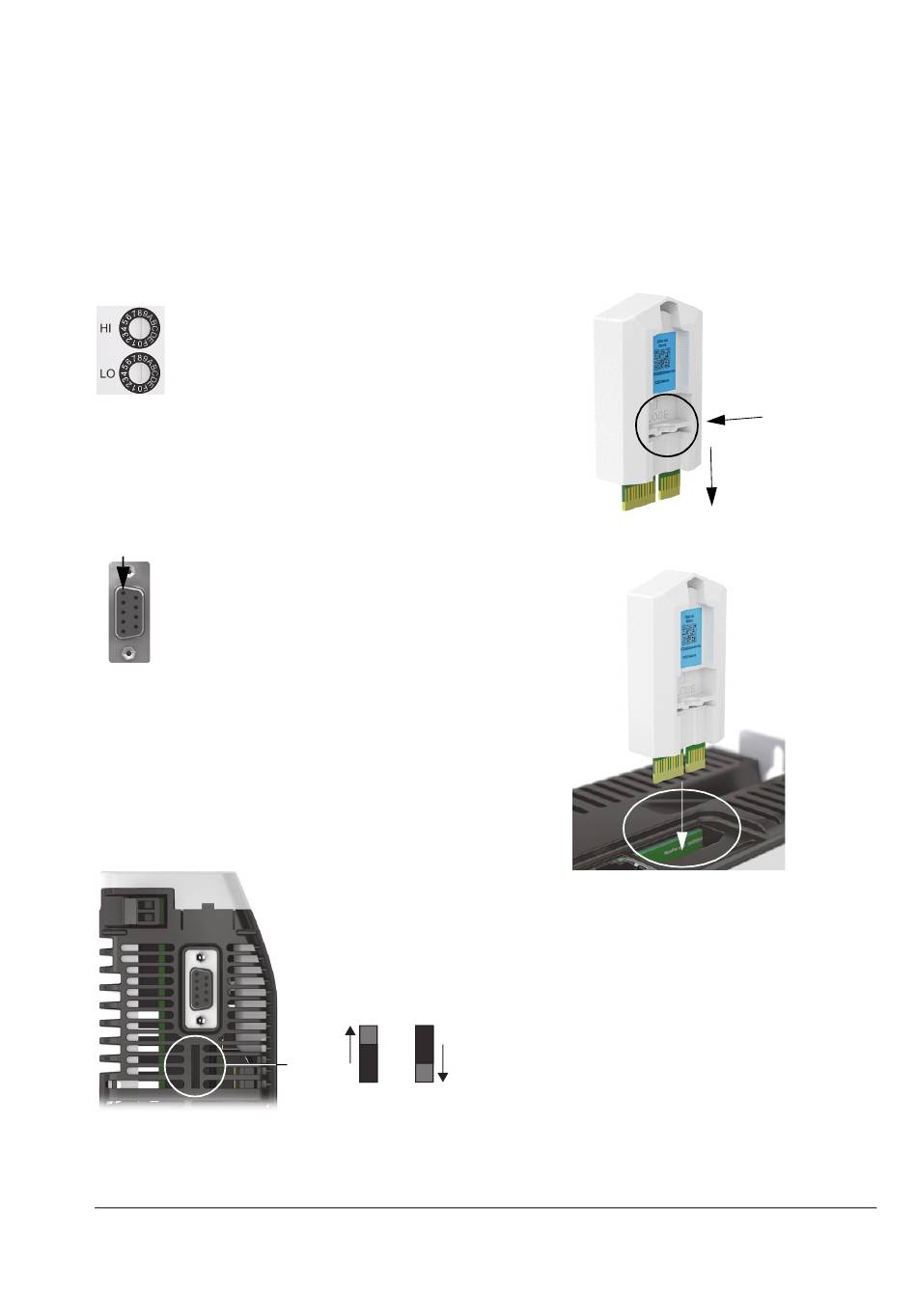

E1 / E2: Ethernet-portin määritys
Kiertokytkimet luetaan kerran käynnistyksen
yhteydessä. Kytkimillä valitaan toiminnan tila
Ethernet-kenttäväylän liittimille E1 ja E2, jotka
sijaitsevat kohteen yläpaneelissa.
Arvo Tila
00 EtherCAT-seuraintila
01-EF Ethernet POWERLINK CN -tila:
valittu arvo on solmukohdan tun-
nus
F0 Varattu
F1 Varattu
F2-FF Varattu
X7: Pulssianturin tulo/lähtö
Pulssianturin toissijainen tulo-/lähtöliitäntä
toimii A-/B-kanaville ja Z-indeksikanavalle.
Nasta 1
1 CHA+
2 CHB+
3 CHZ+
4 (NC)
5 GND
SW2: palautteen syöttöjännite
SW2 asettaa syöttöjännitteen palauteliittimeen
X8, nastaan 12. Varmista, että valittuna on
oikea antojännite. Useimpien palautelaitteiden
vaatimuksena on 5 V, mutta jotkut Hiperface-
laitteet tarvitsevat 8 V.
6 CHA-
7 CHB-
8 CHZ-
9 (NC)
SW2
5 V 8 V
Muistiyksikkö
Muistiyksikkö on tärkeä osa käyttölaitetta. Sen
on oltava aina asennettuna. Sitä ei ole
tarkoitettu usein tapahtuvia poistoja ja
asennuksia varten.
• Avaa muistiyksikkö:
• Aseta muistiyksikkö:
Käyttöopas
Jatka käyttöönottoa MicroFlex e190 -
käyttöoppaan ohjeiden mukaisesti.
Pika-asennusopas – MicroFlex e190
