MDS
MDS
TECHNISCHES HANDB
TECHNISCHES HANDB UCH
TECHNISCHES HANDB
TECHNISCHES HANDB
TECHNISCHES HANDB
TECHNISCHES HANDB
TECHNISCHES HANDB UCH
TECHNISCHES HANDB
TECHNISCHES HANDB
TECHNISCHES HANDB
EINFÜHRUNG IN MDS-SYSTEME
MDS
MDS
MDS
MDS
MDS
MDS
MDS
MDS
MDS
MDS
UCH
UCH
UCH
UCH
UCH
UCH
UCH
UCH
Seite 1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Fermax MDS DIGITAL

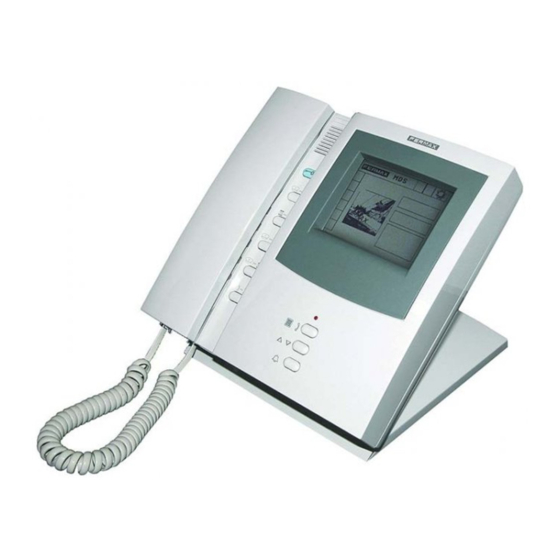

Inhaltszusammenfassung für Fermax MDS DIGITAL
- Seite 1 TECHNISCHES HANDB TECHNISCHES HANDB UCH TECHNISCHES HANDB TECHNISCHES HANDB TECHNISCHES HANDB TECHNISCHES HANDB TECHNISCHES HANDB UCH TECHNISCHES HANDB TECHNISCHES HANDB TECHNISCHES HANDB EINFÜHRUNG IN MDS-SYSTEME Seite 1...
-
Seite 2: Einführung In Mds-Systeme
Technisches Handbuch MDS - Einleitung Kode 94726Ab-0 V06_10 Diese technische Anleitung dient zu Informationszwecken und wird von FERMAX ELECTRONICA S.A.E. herausgegeben. Fermax behält sich dabei das Recht vor, die Eigenschaften der aufgeführten Produkte jederzeit und ohne vorherige Ankündigung zu ändern. Eventuelle Änderungen werden in den nachfolgenden Auflagen berücksichtigt. -
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS EINFÜHRUNG IN MDS-SYSTEME MDS-SYSTEM - Generelle Eigenschaften ............................5 - MDS-Systemtypen ............................... 6 - Die MDS-Systeme nach Anrufarten ........................13 - Kombination von MDS-Systemen ........................20 Seite 3... - Seite 4 Seite 4...
-
Seite 5: Mds-System
MDS-SYSTEM Als MDS (MULTIPLEXED DATA SYSTEM) wird eine digitale Türsprech- oder Videotürsprechanlage mit vereinfachter Installation bezeichnet, die von FERMAX ELECTRONICA entwickelt wurde, womit Gebäude und Hausgemeinschaften ohne Größenbeschränkung verwaltet und alle Dienstleistungen der Gemeinschaft integriert werden können. - Elektronische Türsprech- und Videotürsprechanlage: Anruf und Kommunikation über die externe Türstation und die Wohnungen, Türöffnung des Haupteingangs oder des Wohnblockeingangs, bidirektionale... -
Seite 6: Mds-Systemtypen
Türstationen, Videotürstationen, Lesern und Portierzentralen – max. 10). - In Wohnsiedlungen: · In Verbindung mit anderen Türstationen MDS Digital in Wohnblocks ist die Kapazität nahezu unbegrenzt. Es können bis zu 63 Zentraleinheiten zusammengeschlossen werden. Alle zuvor erwähnten MDS-Dienste sind enthalten. Kapazität pro ZE: 9.999 Wohnungen, 31 Zutritte (Türstationen, Portierzentralen usw.), wobei sie als Haupteingang oder Blockeingang eingesetzt werden kann. - Seite 7 Fermax liefert eine Reihe von KABELSTRÄNGEN, die speziell für MDS-Anlagen hergestellt werden. Die Fermax Kabelschläuche mit Ref. 5918 und Ref. 5919 sind nur bei Entfernungen von bis zu 300 m einsetzbar. Für größere Distanzen konsultieren Sie bitte die empfohlenen Querschnitte oben in der Tabelle.
- Seite 8 MDS DIRECT Dieses System ist in Bezug auf Kapazität und Funktionen zwischen dem System MDS Digital (die Komplettlösung) und dem System MDS City anzusiedeln. Das System funktioniert für Haupt- und Blockeingänge. Es wird für unabhängige Gebäude in mittleren Wohnsiedlungen empfohlen, wo es mit anderen Systemen (MDS City oder ADS) kombiniert werden kann.
- Seite 9 Fermax liefert eine Reihe von KABELSTRÄNGEN, die speziell für MDS-Anlagen hergestellt werden. Die Fermax Kabelschläuche mit Ref. 5918 und Ref. 5919 sind nur bei Entfernungen von bis zu 300 m einsetzbar. Für größere Distanzen konsultieren Sie bitte die empfohlenen Querschnitte oben in der Tabelle.
- Seite 10 MDS CITY Dieses System ist in Bezug auf Kapazität und Funktionen unter dem System MDS Digital (die Komplettlösung) und dem System MDS City anzusiedeln. Dieses System ist NICHT funktionsfähig für Haupteingänge. Es eignet sich für Wohnblocks in Kombination mit Haupteingängen MDS Digital oder MDS Direct. Es wird sowohl für unabhängige Gebäude als auch für Wohnblocks in Wohnsiedlungen mittlerer oder geringer Größe empfohlen, wo man aus...
- Seite 11 Fermax liefert eine Reihe von KABELSTRÄNGEN, die speziell für MDS-Anlagen hergestellt werden. Die Fermax Kabelschläuche mit Ref. 5918 und Ref. 5919 sind nur bei Entfernungen von bis zu 300 m einsetzbar. Für größere Distanzen konsultieren Sie bitte die empfohlenen Querschnitte oben in der Tabelle.
- Seite 12 Tabelle Zusammenfassung der MDS-Systeme MDS DIGITAL MDS DIRECT MDS CITY Nein Nein Erfordert Zentraleinheit (ZE) Kann als Haupteingang eingesetzt werden Nein Installation Haupteingang Verwendung für Wohnblock (innerhalb der Wohnsiedlung) Installation Wohnblock Nein (innerhalb der Wohnsiedlung) Portierzentralen am Haupteingang MDS Digital...
-
Seite 13: Die Mds-Systeme Nach Anrufarten
übernimmt auch eine Zutrittskontrollfunktion. An den digitalen MDS-Türstationen kann ein zweites Näherungslesermodul an das Display angeschlossen werden, um so die Zutrittskontrollfunktionalität des Systems MDS Digital zu erweitern. Die Benutzer und Kartenkodes werden über die Zentraleinheit verwaltet und gespeichert. HIGH RESOLUTION CCD CAMERA PAN &TILT... - Seite 14 Die ersten beiden Stellen des Kodes geben die Nummer des Gebäudes/Wohnblocks an, in dem der Decoder installiert ist, während die letzten beiden Stellen die Wohnungsnummer bezeichnen. Beispiel eines Anrufs bei einer Anlage MDS Digital * Einzelner Wohnblock (40 Wohnungen) Programmierung des Decoders:...
- Seite 15 * Wohnsiedlung (HE MDS Digital - WB MDS Digital) Türstation installiert bei: Ausgewähltes System: Haupteingang MDS Digital LCD DIGITAL SYSTEM LCD DIGITAL SYSTEM LCD DIGITAL SYSTEM Wohnblocks MDS Digital LCD DIGITAL SYSTEM Wohnungen pro Block LCD DIGITAL SYSTEM LCD DIGITAL SYSTEM...
- Seite 16 Es gibt 2 Kodekombinationen für diesen Anlagentyp: Erste Kombination: * Anruf LANGER Kode (6-stellig) am Haupteingang. * Anruf KURZER Rufkode (4-stellig) vom Wohnblock. Anrufe über den HAUPTEINGANG - Anruf in die Wohnung 0027 des Wohnblocks 01 - Anruf in die Wohnung 0058 des Blocks 12. Drücken: 1 0 0 Drücken: 1 2...
- Seite 17 Beispiel eines Anrufs bei einer Anlage MDS Direct * Einzelner Wohnblock (40 Wohnungen) Programmierung des Decoders: Von: 1 bis 40 Adresse MDS 0027 Wohnung 27 LCD DIGITAL SYSTEM LCD DIGITAL SYSTEM LCD DIGITAL SYSTEM Stockwerke - Anruf in die Wohnung 0001 Drücken: Adresse MDS 0001 (die 0 am Anfang werden nicht gewählt)
- Seite 18 * Wohnsiedlung (HE MDS Direct - WB MDS Direct) Türstation installiert bei: Ausgewähltes System: LCD DIGITAL SYSTEM LCD DIGITAL SYSTEM LCD DIGITAL SYSTEM MDS Direct Haupteingang LCD DIGITAL SYSTEM MDS Direct Wohnblocks LCD DIGITAL SYSTEM LCD DIGITAL SYSTEM Wohnungen pro Block Seite 18...
- Seite 19 Beispiel eines Anrufs bei einer Anlage MDS City * Einzelner Wohnblock (40 Wohnungen) Programmierung des Decoders: Von: 1 bis 40 Adresse MDS 0027 Wohnung 27 LCD DIGITAL SYSTEM LCD DIGITAL SYSTEM LCD DIGITAL SYSTEM Stockwerke - Anruf in die Wohnung 0001 Das Ruferweiterungsmodul Adresse MDS 0001 0 0 0 1...
-
Seite 20: Kombination Von Mds-Systemen
MDS-Systemkombinationen Die große Flexibilität bei MDS-Systemen erlaubt die Kombinationen von unterschiedlichen MDS-Systemen für dieselbe Anlage (Wohnsiedlung, Einfamilienhaussiedlung oder Industriegelände usw.). Zum Beispiel Türstationen MDS Digital an den Haupteingängen und Türstationen MDS Direct oder City an den Wohnblockeingängen. Diese Flexibilität ermöglicht die Verwendung von beiden Systemen, um eine Anlage nach Maß zu konzipieren. - Seite 21 Beispiel eines Anrufs bei einer Anlage: MDS Digital - MDS Direct * Wohnsiedlung (HE MDS Digital - WB MDS Direct) LCD DIGITAL SYSTEM LCD DIGITAL SYSTEM LCD DIGITAL SYSTEM Türstation installiert bei: Ausgewähltes System: LCD DIGITAL SYSTEM Haupteingang MDS Digital...
- Seite 22 Beispiel eines Anrufs bei einer Anlage: MDS Digital - MDS City * Wohnsiedlung LCD DIGITAL SYSTEM LCD DIGITAL SYSTEM LCD DIGITAL SYSTEM Türstation installiert bei: Ausgewähltes System: LCD DIGITAL SYSTEM Haupteingang MDS Digital LCD DIGITAL SYSTEM LCD DIGITAL SYSTEM MDS Direct...
- Seite 23 Beispiel eines Anrufs bei einer Anlage: MDS Direct - MDS City * Wohnsiedlung (HE MDS Direct - WB MDS Direct) LCD DIGITAL SYSTEM LCD DIGITAL SYSTEM LCD DIGITAL SYSTEM Türstation installiert bei: Ausgewähltes System: LCD DIGITAL SYSTEM Haupteingang MDS Direct LCD DIGITAL SYSTEM LCD DIGITAL SYSTEM MDS City...
