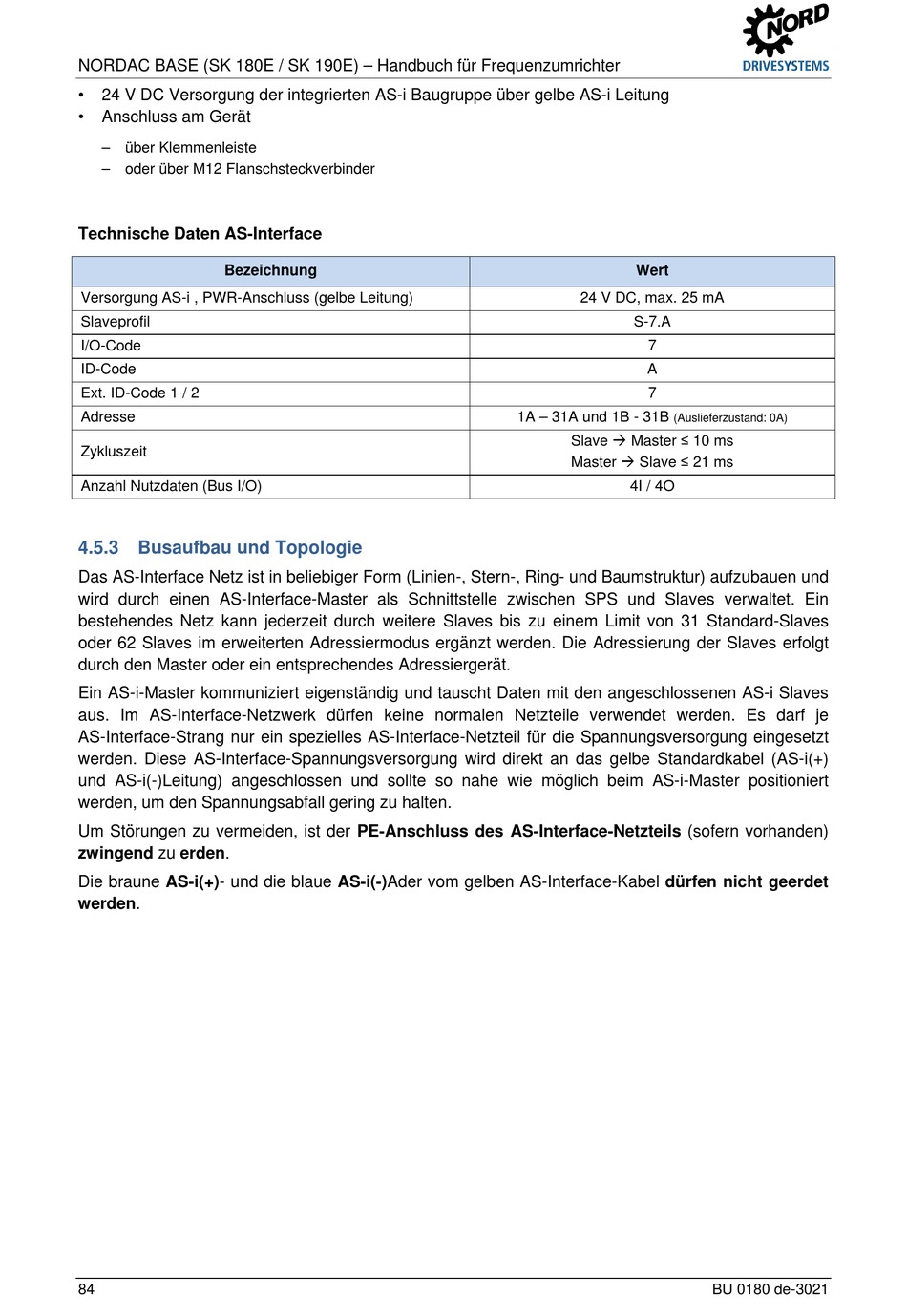

NORDAC BASE (SK 180E / SK 190E) – Handbuch für Frequenzumrichter
•
24 V DC Versorgung der integrierten AS-i Baugruppe über gelbe AS-i Leitung
•
Anschluss am Gerät
– über Klemmenleiste
– oder über M12 Flanschsteckverbinder
Pos: 274.6 /Anleitungen/Elektronik/FU und Starter/4. Inbetriebnahme/AS-Interface [alle Geräte]/Merkmale und Technische Daten_03 [SK 1x0E] @ 9\mod_1443520981912_6.docx @ 247398 @ 5 @ 1
Technische Daten AS-Interface
Bezeichnung
Versorgung AS-i , PWR-Anschluss (gelbe Leitung)
Slaveprofil
I/O-Code
ID-Code
Ext. ID-Code 1 / 2
Adresse
Zykluszeit
Anzahl Nutzdaten (Bus I/O)
Pos: 274.7 /Anleitungen/Elektronik/FU und Starter/4. Inbetriebnahme/AS-Interface [alle Geräte]/Busaufbau und Topologie_01 [SK 1xxE, SK 2xxE, SK xxxE-FDS] @ 41\mod_1583920379238_6.docx @ 2596668 @ 3 @ 1
4.5.3
Busaufbau und Topologie
Das AS-Interface Netz ist in beliebiger Form (Linien-, Stern-, Ring- und Baumstruktur) aufzubauen und
wird durch einen AS-Interface-Master als Schnittstelle zwischen SPS und Slaves verwaltet. Ein
bestehendes Netz kann jederzeit durch weitere Slaves bis zu einem Limit von 31 Standard-Slaves
oder 62 Slaves im erweiterten Adressiermodus ergänzt werden. Die Adressierung der Slaves erfolgt
durch den Master oder ein entsprechendes Adressiergerät.
Ein AS-i-Master kommuniziert eigenständig und tauscht Daten mit den angeschlossenen AS-i Slaves
aus. Im AS-Interface-Netzwerk dürfen keine normalen Netzteile verwendet werden. Es darf je
AS-Interface-Strang nur ein spezielles AS-Interface-Netzteil für die Spannungsversorgung eingesetzt
werden. Diese AS-Interface-Spannungsversorgung wird direkt an das gelbe Standardkabel (AS-i(+)
und AS-i(-)Leitung) angeschlossen und sollte so nahe wie möglich beim AS-i-Master positioniert
werden, um den Spannungsabfall gering zu halten.
Um Störungen zu vermeiden, ist der PE-Anschluss des AS-Interface-Netzteils (sofern vorhanden)
zwingend zu erden.
Die braune AS-i(+)- und die blaue AS-i(-)Ader vom gelben AS-Interface-Kabel dürfen nicht geerdet
werden.
Pos: 274.8 /Anleitungen/Elektronik/FU und Starter/4. Inbetriebnahme/AS-Interface [alle Geräte]/Busaufbau und Topologie_02 [SK 1x0E] @ 9\mod_1443537070297_6.docx @ 247620 @ @ 1
84
Wert
24 V DC, max. 25 mA
S-7.A
7
A
7
1A – 31A und 1B - 31B
(Auslieferzustand: 0A)
Slave Master ≤ 10 ms
Master Slave ≤ 21 ms
4I / 4O
BU 0180 de-3021
