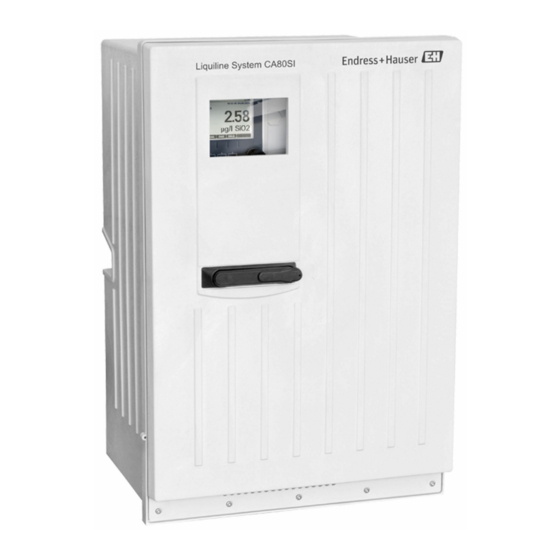

Endress+Hauser Liquiline System CA80SI Kurzanleitung

Colorimetrischer analysator für kieselsäure
Vorschau ausblenden Andere Handbücher für Liquiline System CA80SI:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

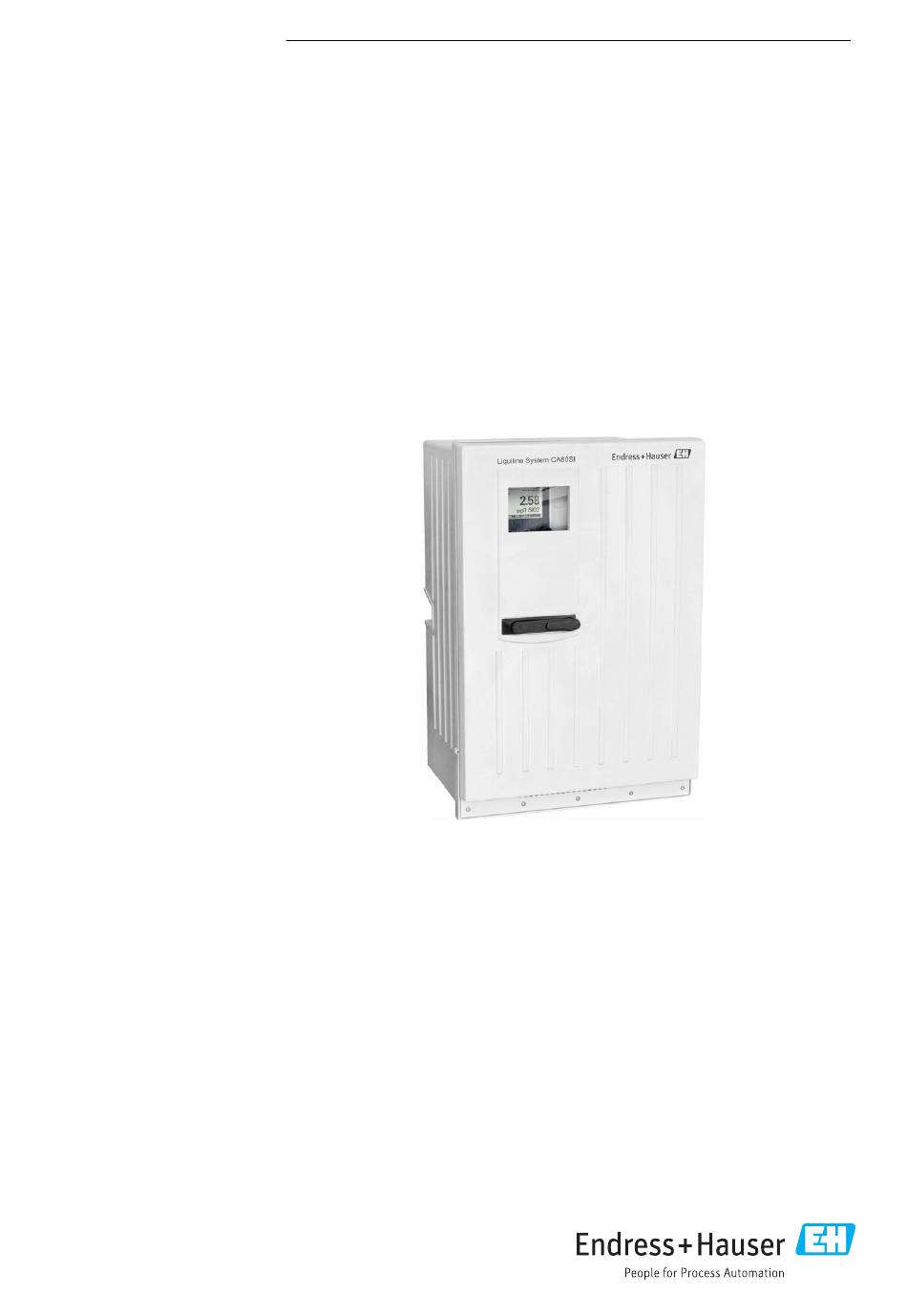

KA01281C/07/DE/03.21
71509934
2021-01-31
Products
Kurzanleitung
Liquiline System CA80SI
Colorimetrischer Analysator für Kieselsäure
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen zum Gerät finden Sie in der
Betriebsanleitung und den weiteren Dokumentationen, erhält-
lich über:
• www.endress.com/device-viewer
• Smartphone / Tablet: Endress+Hauser Operations App
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Liquiline System CA80SI

Inhaltszusammenfassung für Endress+Hauser Liquiline System CA80SI

  • Seite 1 Colorimetrischer Analysator für Kieselsäure Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen zum Gerät finden Sie in der Betriebsanleitung und den weiteren Dokumentationen, erhält- lich über: • www.endress.com/device-viewer • Smartphone / Tablet: Endress+Hauser Operations App...
  • Seite 2 Liquiline System CA80SI Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0040778 Endress+Hauser...

  • Seite 3: Inhaltsverzeichnis

    Liquiline System CA80SI Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ............4 Warnhinweise .

  • Seite 4: Hinweise Zum Dokument

    Hinweise zum Dokument Liquiline System CA80SI Hinweise zum Dokument Warnhinweise Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation aufmerksam. GEFAHR Wenn Sie die gefährliche Situation nicht vermeiden, wird dies zum Tod oder Ursache (/Folgen) zu schweren Verletzungen führen.

  • Seite 5: Dokumentation

    Liquiline System CA80SI Hinweise zum Dokument Dokumentation In Ergänzung zu dieser Kurzanleitung finden Sie auf den Produktseiten im Internet folgende Anleitungen: • Betriebsanleitung Liquiline System CA80SI • Gerätebeschreibung • Inbetriebnahme • Betrieb • Softwarebeschreibung (ohne Sensor-Menüs, diese sind in einer eigenen Anleitung beschrieben, s.u.)

  • Seite 6: Grundlegende Sicherheitshinweise

    Hersteller oder durch die Serviceorganisation durchgeführt werden. Bestimmungsgemäße Verwendung Liquiline System CA80SI ist ein nasschemischer Analysator zu quasikontinuierlichen Bestim- mung der Kieselsäurekonzentration in ultrareinem Wasser und Kesselspeisewasser. Der Analysator ist für den Einsatz in folgenden Anwendungen bestimmt: •...

  • Seite 7: Betriebssicherheit

    Liquiline System CA80SI Grundlegende Sicherheitshinweise Betriebssicherheit Vor der Inbetriebnahme der Gesamtmessstelle: Alle Anschlüsse auf ihre Richtigkeit prüfen. Sicherstellen, dass elektrische Kabel und Schlauchverbindungen nicht beschädigt sind. Beschädigte Produkte nicht in Betrieb nehmen und vor versehentlicher Inbetriebnahme schützen. Beschädigte Produkte als defekt kennzeichnen.

  • Seite 8: Warenannahme Und Produktidentifizierung

    Warenannahme und Produktidentifizierung Liquiline System CA80SI Warenannahme und Produktidentifizierung Warenannahme Auf unbeschädigte Verpackung achten.  Beschädigungen an der Verpackung dem Lieferanten mitteilen. Beschädigte Verpackung bis zur Klärung aufbewahren. Auf unbeschädigten Inhalt achten.  Beschädigungen am Lieferinhalt dem Lieferanten mitteilen. Beschädigte Ware bis zur Klärung aufbewahren.

  • Seite 9: Produkt Identifizieren

    Liquiline System CA80SI Warenannahme und Produktidentifizierung 3.2.2 Produkt identifizieren Produktseite www.endress.com/ca80si Bestellcode interpretieren Sie finden Bestellcode und Seriennummer Ihres Produkts: • Auf dem Typenschild • In den Lieferpapieren Einzelheiten zur Ausführung des Produkts erfahren www.endress.com aufrufen. Seitensuche (Lupensymbol) aufrufen. Gültige Seriennummer eingeben.

  • Seite 10: Zertifikate Und Zulassungen

    Montage Liquiline System CA80SI 1-Kanal 2-Kanal 4-Kanal 6-Kanal Filter und Druckbegren- 1 Filter, 1 Druckbe- 2 Filter, 2 Druckbe- Panel mit 4 vormon- Panel mit 6 vormon- grenzer mit Befes- grenzer mit Befes- tierten Filtern und 4 tierten Filtern und 6...

  • Seite 11: Abmessungen

    Liquiline System CA80SI Montage 4.1.1 Abmessungen 463 (18.23) 530 (20.87) A0028820  1 Liquiline System CA80 geschlossener Aufbau, Abmessungen in mm (in) 417 (16.42) 530 (20.87) A0030419  2 Liquiline System CA80 offener Aufbau, Abmessungen in mm (in) Endress+Hauser...
  • Seite 12 Montage Liquiline System CA80SI 654 (25.74) A0028821  3 Liquiline System CA80 mit Sockel, Abmessungen in mm (in) Endress+Hauser...
  • Seite 13 Liquiline System CA80SI Montage (1.61) (2.20) A0036334  4 CA80SI 1-/2-Kanal-Variante: Filter (links), Druckminderer (rechts), Abmessungen in mm (in) 40 (1.57) 50 (1.97) A0036665  5 Abmessungen Befestigungswinkel Filter Befestigung (2 x M5) 54 (2.13) 63,5 (2.5) A0036664  6...
  • Seite 14 Montage Liquiline System CA80SI 8 (0.31) 355 (13.98) 335 (13.19) (3.74) A0036389  7 CA80SI 4-/6-Kanal-Variante: Panel mit Druckminderern und Filtern, Abmessungen in mm (in) 8 (0.31) 255 (10.04) (2.91) (9.25) A0036390  8 CA80SI 4-/6-Kanal-Variante: Panel mit Probenkanalumschaltung, Abmessungen in mm (in) 4.1.2...
  • Seite 15 Liquiline System CA80SI Montage 4.1.3 Montageabstände Montageabstand Analysator ≥330(12.99) ≤116 ° A0036774 A0036775  9 Notwendiger Montageabstand. Maßeinheit mm  10 Maximaler Öffnungswinkel (in). Montageabstand bei Ausführung für Wandmontage Ø 11 (0.43) Ø 10.7 (0.42) 120 (4.72) A0036779  11 Abmessungen Halterung.

  • Seite 16: Analysator Montieren

    Montage Liquiline System CA80SI Analysator montieren 4.2.1 Analysator an eine Wand montieren VORSICHT Verletzungsgefahr und Beschädigung des Gerätes bei falscher Installation ‣ Bei Wandmontage überprüfen, dass der Analysator vollständig an der Wandhalterung oben und unten eingehakt ist und mit der Sicherungsschraube an der oberen Wandhalte- rung fixieren.
  • Seite 17 Liquiline System CA80SI Montage A0036781 Den Analysator in die Wandhalterung einhängen (1). Aufhängung und Wandhalterung mit der mitgelieferten Schraube fixieren (2). 4.2.2 Ausführung mit Standgehäuse montieren VORSICHT Verletzungsgefahr und Beschädigung des Gerätes bei falscher Installation ‣ Bei Ausführung mit Standgehäuse sicherstellen, dass das Standgehäuse am Boden fixiert ist.
  • Seite 18 Montage Liquiline System CA80SI 624 (24.57) 530 (20.87) A0036783  12 Fundamentplan Befestigung (4 x M10) Maße Liquiline System CA80 A0036785  13 Befestigung Sockel Den Sockel am Boden verschrauben. Den Analysator mit 2 Personen anheben und auf den Sockel setzen. Die Griffmulden benutzen.

  • Seite 19: Kanal-Variante: Druckbegrenzer Und Filter Montieren

    Liquiline System CA80SI Montage 4.2.3 1-/2-Kanal-Variante: Druckbegrenzer und Filter montieren 1-/2-Kanal-Gerät: Installationsbereich für Druckbegrenzer und Filter L < 3 m L < 0,5 m (9.84 ) (1.64 ) A0036573  14 Zulässiger Installationsbereich, Maßeinheit m (ft) A0036671  15 Montage Befestigungswinkel Druckbegrenzer und Filter Druckbegrenzer Befestigungswinkel für Druckbegrenzer...
  • Seite 20 Montage Liquiline System CA80SI A0045935 Korrekte Durchflussrichtung des Druckbegrenzers (auf Druckbegrenzer angezeigt durch Dreieck) Korrekte Durchflussrichtung des Filters (auf Filter angezeigt durch Pfeil) Schlauchstück (Polyurethan-Schlauch) auf die benötigte Länge (< 0,5 m (1.64 ft)) zurechtschneiden. Druckbegrenzer in Befestigungswinkel einbauen: Überwurfmutter abschrauben, Druck- begrenzer durch runde Aussparung führen, Überwurfmutter wieder aufschrauben.
  • Seite 21 Liquiline System CA80SI Montage 4-/6-Kanal-Gerät: Installationsbereich für Probenkanalumschaltung und Panel mit Druckbe- grenzern und Filtern L < 1m D + H < 3m (3.28 ) (9.84 ) A0036574  17 Zulässiger Installationsbereich, Installation links oder rechts des Analysators möglich, Maßeinheit...
  • Seite 22 Montage Liquiline System CA80SI D + H < 3m (9.84 ) A0036667  18 Zulässiger Installationsbereich, Maßeinheit m (ft) Endress+Hauser...

  • Seite 23: Montagekontrolle

    Liquiline System CA80SI Elektrischer Anschluss 4.2.5 4-/6-Kanal-Variante: Panel mit Probenkanalumschaltung montieren Montagematerialien sind nicht im Lieferumfang enthalten, sind bauseits zu stellen. ‣ A0040650 Panel über die Montagebohrungen (blau) montieren. Abmessungen des Panels →  14 Montagekontrolle Nach der Montage alle Anschlüsse auf festen Sitz prüfen.

  • Seite 24: Anschlussbedingungen

    Elektrischer Anschluss Liquiline System CA80SI Anschlussbedingungen Netzanschlusskabel Netzanschlussleitung mit Schutzkontaktstecker Kabellänge 4,3 m (14,1 ft) Bestellausführung CA80xx-CA (CSA C/US General Purpose): Netzanschlussleitung nach nordamerikanischem Standard Netzspannung Die maximale Netzspannungsschwankung darf nicht mehr als ±10% von den auf dem Typenschild angegebenen Werten betragen.
  • Seite 25 Liquiline System CA80SI Elektrischer Anschluss Die 6 Schrauben der Trägerplatte mit einem Torx-Schraubendreher (T25) lösen. Die Trägerplatte nach vorn klappen und ablegen. 6 x Ph2 Die 6 Schrauben der Elektronikraum-Abdeckung mit einem Kreuzschlitz-Schraubendre- her lösen und die Abdeckung nach vorn klappen.

  • Seite 26: Alle Ausführungen

    Elektrischer Anschluss Liquiline System CA80SI Probenablauf-Schlauch "D" und entweder Probeneingang-Schlauch SP1 und SP2 (1-/2-Kanal- Variante) oder SPx (4-/6-Kanal-Variante) Ablauf-Schlauch "W" 4-/6-Kanal-Variante: Kabelanschluss Panel Anschlüsse Sensoren, Signalleitungen Netzkabel (werkseits angeschlossen) Die Kabel durch die Kabelverschraubungen am Boden des Geräts führen. Alle Ausführungen Die Kabel geschützt an der Rückwand des Gerätes verlegen.

  • Seite 27: Anschlusskontrolle

    Liquiline System CA80SI Elektrischer Anschluss • Die Displaybefestigung nur lose erfolgt ist (Gefahr von Feuchtigkeitseintritt durch unzurei- chende Abdichtung) • Kabel(enden) lose oder nicht ausreichend befestigt werden • Evtl. leitende Kabellitzen im Gerät zurückgelassen werden Anschlusskontrolle WARNUNG Anschlussfehler Die Sicherheit von Personen und der Messstelle ist gefährdet! Der Hersteller übernimmt keine Haftung für Fehler infolge der Nichtbeachtung dieser Anleitung.

  • Seite 28: Bedienungsmöglichkeiten

    Bedienungsmöglichkeiten Liquiline System CA80SI Bedienungsmöglichkeiten Aufbau und Funktionsweise des Bedienmenüs Menu/Language English Č eština Nederlands Français Deutsch Italiano Polski A0040682 A0036773  20 Display (Beispiel)  19 Display (Beispiel) Menüpfad und/oder Gerätebezeichnung Softkey (Drückfunktion) Statusanzeige Navigator (Dreh- und Drückfunktion) Belegung der Softkeys, ESC: Rücksprung, MODE: Schnellzugriff auf häufig benötigte...

  • Seite 29: Vorbereitungen

    Liquiline System CA80SI Inbetriebnahme Vorbereitungen 7.1.1 Inbetriebnahmeschritte Bei der Erstinbetriebnahme muss das Gerät einige Stunden (empfohlen: 16 Stunden) mit Prozessmedium gespült werden, damit eine zuverlässige Nullpunktkalibrierung durchge- führt werden kann. Für die Inbetriebnahme folgende Schritte durchführen: Analysator an eine Wand oder auf einen Sockel montieren.
  • Seite 30 Inbetriebnahme Liquiline System CA80SI 7.1.2 Verschlauchungsplan Die hier nachfolgenden Abbildungen sind der Stand zum Ausgabezeitpunkt der Dokumentation. Den für Ihre Ausführung gültigen Verschlauchungsplan finden Sie an der Innenseite der Tür des Analysators. ‣ Verschlauchung ausschließlich gemäß diesem Plan vornehmen. A0041298 ...
  • Seite 31 Liquiline System CA80SI Inbetriebnahme RN RK RB SP5 SP6 A0036791  23 Verschlauchungsplan 4-/6-Kanal-Variante Probenablauf RB..N Reagenzien RB, RK, RN Durchflusssensor Standard 1 Druckbegrenzer SP1..6 Probeneingänge Filter Ablauf Heizung 1, 2, 3 Spritzen Magnetrührer 7.1.3 Probenablaufschlauch "D" anschließen Die Flüssigkeit aus dem Probenablauf-Schlauch "D" enthält nur Probengemisch. Sie kann entsprechend entsorgt werden.

  • Seite 32: Probeneingangsschlauch "Spx" Anschließen

    Inbetriebnahme Liquiline System CA80SI 7.1.4 Probeneingangsschlauch "SPx" anschließen A0036036 Probenablauf-Schlauch "D" und entweder Probeneingangsschlauch SP1 und SP2 (1-/2-Kanal-Vari- ante) oder SPx (4-/6-Kanal-Variante) Ablauf-Schlauch "W" 4-/6-Kanal-Variante: Kabelanschluss Panel Anschlüsse Sensoren, Signalleitungen Netzkabel 1-Kanal-Variante Bauseits eine stetige und ausreichende Probenmenge gewährleisten. Den Verschlussstopfen aus dem Probenkanal 1 nehmen. Den Verschlussstopfen im Pro- benkanal 2 nicht entnehmen.

  • Seite 33: Ablaufschlauch "W" Anschließen

    Liquiline System CA80SI Inbetriebnahme Die Probeneingang-Schläuche SP1 und SP2 mit einer PG-Verschraubung mit dem pas- senden Klemmeinsatz fixieren. Die Probeneingang-Schläuche SP1 und SP2 an die Druckbegrenzer anschließen. Die Schlauchlänge zwischen Probeneingangsschlauch und Druckbegrenzer so kurz wie mög- lich halten, max. 3 m (9,84 ft).
  • Seite 34 Inbetriebnahme Liquiline System CA80SI 7.1.6 Rührfisch in die Messkammer der Küvette legen Vor dem Betrieb des Analysators müsssen Sie den mitgelieferten Rührfisch in die Küvette ein- legen. Abdeckung entfernen. Ablauf-Schlauch "W" entfernen. Endress+Hauser...
  • Seite 35 Liquiline System CA80SI Inbetriebnahme Den Gummideckel der Küvette anheben. Die Kapillaren dürfen an den Kapillarhaltern und an den Ventilen nicht knicken und nicht aus dem Schlauchverbinder entfernt wer- den. Küvette von unten herausdrücken, indem Sie gleichzeitig gegen die Lasche und den Schlauchansatz drücken.
  • Seite 36 Inbetriebnahme Liquiline System CA80SI Rührfisch in die Messkammer legen. Darauf achten, dass er flach und in der Messkam- mer liegt. Gummideckel wieder aufsetzen. Darauf achten, dass sich alle Kapillaren in der Mess- kammer befinden. Endress+Hauser...

  • Seite 37: Installations- Und Funktionskontrolle

    Liquiline System CA80SI Inbetriebnahme Küvette mit Rührfisch und Deckel in den Halter drücken. Darauf achten, dass die Lasche (1) einrastet. Ablauf-Schlauch "W" wieder anschließen und Abdeckung wieder befestigen. Installations- und Funktionskontrolle WARNUNG Falscher Anschluss, falsche Versorgungsspannung Sicherheitsrisiken für Personal und Fehlfunktionen des Gerätes! ‣...

  • Seite 38: Messgerät Einschalten

    Inbetriebnahme Liquiline System CA80SI WARNUNG Anschlussfehler Die Sicherheit von Personen und der Messstelle ist gefährdet. Der Hersteller übernimmt keine Haftung für Fehler infolge der Nichtbeachtung dieser Anleitung. ‣ Das Gerät nur dann in Betrieb nehmen, wenn Sie alle nachfolgenden Fragen mit ja beant- worten können.

  • Seite 39: Probendurchfluss Einstellen

    Liquiline System CA80SI Inbetriebnahme Optional noch das Messintervall anpassen: Messung/Messintervall.  Alle weiteren Einstellungen können Sie zunächst bei den Werkseinstellungen belassen. Zurück in den Messmodus: Den Softkey für ESC mindestens eine Sekunde lang gedrückt halten.  Ihr Analysator arbeitet jetzt mit Ihren Grundeinstellungen. Optional angeschlos- sene Sensoren verwenden die Werkseinstellungen des jeweiligen Sensortyps und die zuletzt gespeicherten, individuellen Kalibriereinstellungen.

  • Seite 40: Messung Starten

    Inbetriebnahme Liquiline System CA80SI Großes Reagenzienset verwenden (optional) Bei Verwendung des großen Reagenziensets muss der Kalibrierstandard (5 l)außerhalb des Analysators installiert werden. Der Schlauch der Standardlösung muss durch den beigefügten langen Schlauch ersetzt werden. Schlauch des Standards von der Schlauchpumpe entfernen und durch den langen Schlauch ersetzen.
