TI01185C/07/DE/05.17
71368795
Integrierter Controller mit digitaler Memosens-Technologie
Anwendungsbereich
• Überwachung des Kläranlagenauslaufs zur Dokumentation
• Überwachung des Kläranlagenzulaufs
• Überwachung industrieller Abwässer
• Kontrolle industrieller Wasseraufbereitungen
Products
Technische Information

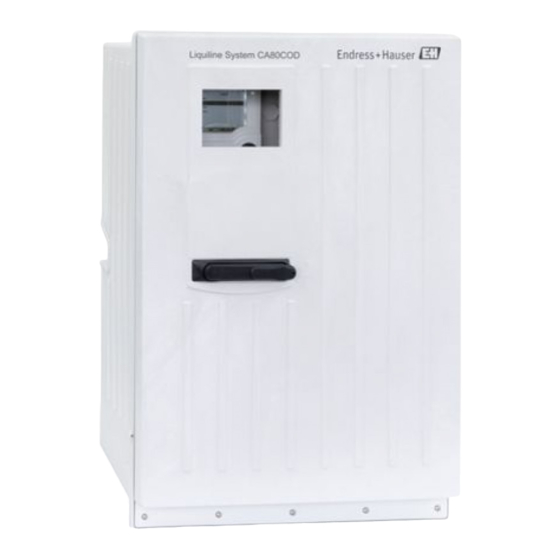

Liquiline System CA80COD
Analysator zur Bestimmung des Chemischen
Sauerstoffbedarfs (CSB)
Solutions
Ihre Vorteile
• Einfacher Ausbau zur Messstation durch Anschluss von bis
zu vier Memosens-Sensoren
• Digitale Kommunikation ermöglicht den Remote-Zugriff
• Dosiereinheit mit hoher Dosierpräzision
• Automatische Messbereichsumschaltung innerhalb
10 ... 5000 mg/l O
2
• Unterstützt die vorausschauende Wartung durch erweiterte
Diagnosefunktion
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Liquiline System CA80COD
Inhaltszusammenfassung für Endress+Hauser Liquiline System CA80COD
- Seite 1 Products Solutions Services TI01185C/07/DE/05.17 71368795 Technische Information Liquiline System CA80COD Analysator zur Bestimmung des Chemischen Sauerstoffbedarfs (CSB) Integrierter Controller mit digitaler Memosens-Technologie Anwendungsbereich Ihre Vorteile • Überwachung des Kläranlagenauslaufs zur Dokumentation • Einfacher Ausbau zur Messstation durch Anschluss von bis •...
-
Seite 2: Arbeitsweise Und Systemaufbau
Liquiline System CA80COD Arbeitsweise und Systemaufbau Messprinzip Chemischer Der Chemische Sauerstoffbedarf, CSB, beschreibt als Summenparameter die Menge Sauerstoff die Sauerstoffbedarf notwendig ist, um alle oxidierbaren Substanzen in einer Probe vollständig zu oxidieren. Für die Bestimmung des Chemischen Sauerstoffbedarfs müssen zunächst die in der Probe enthalte- nen Chloridionen maskiert werden, da diese das Messergebnis verfälschen würden. - Seite 3 Kohlenstoffverbindungen. Daneben werden aber auch einige anorganische Verbindungen wie z.B. Jodid und Nitrit aufoxidiert. Eine vollständige Messeinrichtung besteht aus: Messeinrichtung • Analysator Liquiline System CA80COD in der bestellten Konfiguration • Reagenzien und Standardlösungen (separat zu bestellen) • Y-Abscheider mit Prozessanschluss (optional) A0028797 A0028803 ...
- Seite 4 Liquiline System CA80COD Kundeneigene Lösung Die Probe muss vor der Analyse kundenseitig aufbereitet und homogen sein (repräsentative Probe). Die Probe kann einem externen Vorlagegefäß zugeführt werden.Die kundeneigene Probenvorberei- tung muss über eine eigene Steuereinheit verfügen. Y-Abscheider (optional) Der Y-Abscheider ermöglicht die direkte Entnahme partikelhaltiger Proben aus Rohrleitungen. Er ist daher auch für das Analyseverfahren COD geeignet, bei denen Partikel bis zu einer definierten Größe...
- Seite 5 Liquiline System CA80COD Gerätearchitektur Blockschaltbild optional optional optional optional optional optional – – – – optional optional A0021099 4 Blockschaltbild CA80 Stromausgang 1:1 Modbus/Ethernet (optional) Stromausgänge Serviceschnittstelle Alarmrelais Versorgung Festkabelsensoren 2 x Memosens-Eingang (1 x optional) 2 oder 4 x Relais (optional) 2 x Stromeingang (optional) 2 Digitale Ein- und Ausgänge (optional)
- Seite 6 Liquiline System CA80COD Slot- und Portkodierung – – 12,5V 3,3V A0033947-DE Die Elektronikbestückung folgt einem modularen Konzept: • Es gibt mehrere Einsteckplätze für Elektronikmodule. Diese werden als "Slots" bezeichnet. • Die Slots sind im Gehäuse durchnummeriert. Slots 0 und 1 sind immer dem Basismodul vorbehal- ten.
-
Seite 7: Kommunikation Und Datenverarbeitung
Liquiline System CA80COD Kommunikation und Datenverarbeitung Kommunikationsarten: • Feldbusse – PROFIBUS DP (Profile 3.02) – Modbus TCP oder RS485 • Konfiguration über Ethernet • EtherNet/IP Erweiterungsmodul 485 und Stromausgänge Für die Kommunikationsarten Modbus und Ethernet: Max. 2 Stromausgänge können parallel verwendet werden. - Seite 8 Liquiline System CA80COD Wartbarkeit Modulares Design Der Analysator lässt sich modular, Ihren Anforderungen entsprechend, anpassen: • Nachrüstbare Erweiterungsmodule für neuen bzw. erweiterten Funktionsumfang, z. B. Stromaus- gänge, Relais und digitale Kommunikation • Aufrüstung zur Messstation mit digitalen Sensoren mit Memosens-Technologie •...
- Seite 9 • Übertragen kompletter Konfigurationen auf ein gleich ausgestattetes Gerät (Backup-Funktion) • Übertragen von Konfigurationen ohne Tag und Busadresse auf gleich ausgestattete Geräte (Kopierfunktion) Endress+Hauser bietet industrie-erprobte SD-Karten als Zubehör an. Mit diesen Speicherkarten ist höchste Datensicherheit gegeben. Andere SD-Karten können eingesetzt werden. Für deren Datensicherheit übernimmt aber Endress+Hauser keine Haftung.
- Seite 10 Liquiline System CA80COD Selbstüberwachungsfunktio- Elektronik • Bei Überstrom werden Stromeingänge deaktiviert und bei Wegfall des Überstroms automatisch wieder aktiviert. • Boardspannungen werden überwacht und zusätzlich wird die Boardtemperatur gemessen. Zähler • Verbrauchsmaterialien wie Reagenzien, Pumpen- und Ventilschläuche oder Spritzen werden mit- tels Zähler überwacht.
- Seite 11 Liquiline System CA80COD Eingang Messgrößen [mg/l, ppm] Messbereich CA80COD-AAC1: 10 ... 5000 mg/l O , automatische Messbereichsumschaltung CA80COD-AAC3: 10 ... 5000 mg/l O + Verdünnungsmodul (1:4) • 1 Messkanal (Hauptparameter Analysator) Eingangstypen • 1 ... 4 digitale Sensoreingänge für Sensoren mit Memosens-Protokoll (optional) •...
- Seite 12 Liquiline System CA80COD Ausgang Ausgangssignal In Abhängigkeit von der Ausführung: • 2 x 0/4 ... 20 mA, aktiv, potenzialgetrennt (Standard-Ausführung) • 4 x 0/4 ... 20 mA, aktiv, potenzialgetrennt (Ausführung "2 zusätzliche Ausgänge") • 6 x 0/4 ... 20 mA, aktiv, potenzialgetrennt (Ausführung "4 zusätzliche Ausgänge")
-
Seite 13: Stromausgänge, Aktiv
Liquiline System CA80COD Stromausgänge, aktiv Spanne 0 ... 23 mA Signal-Charakterisierung linear Elektrische Spezifikation Ausgangsspannung max. 24 V Prüfspannung 500 V Kabelspezifikation Kabeltyp Empfehlung: geschirmte Leitung Kabelspezifikation max. 2,5 mm (14 AWG) Relaisausgänge Elektrische Spezifikation Relaistypen • 1 Wechselkontakt einpolig (Alarmrelais) •... -
Seite 14: Protokollspezifische Daten
Liquiline System CA80COD Minimale Last (typisch) • min. 100 mA bei 5 V DC • min. 1 mA bei 24 V DC • min. 5 mA bei 24 V AC • min. 1 mA bei 230 V AC Protokollspezifische Daten... - Seite 15 Liquiline System CA80COD EtherNet/IP Protokoll EtherNet/IP ODVA-Zertifizierung Geräteprofil Generisches Gerät (product type: 0x2B) Hersteller-ID 0x049E Gerätetyperkennung 0x109F Polarität Auto-MIDI-X Verbindungen Explicit Message 6 Multicast 3 consumers Minimum RPI 100 ms (default) Maximum RPI 10000 ms Systemintegration EtherNet/IP Rockwell Add-on-Profile Level 3, Faceplate for Factory...
-
Seite 16: Energieversorgung
Liquiline System CA80COD Energieversorgung Versorgungsspannung Der Analysator ist mit einer Netzanschlussleitung mit Schutzkontaktstecker mit einer Kabel- länge von 4,3 m (14,1 ft) ausgestattet. • 100 ... 120 V AC / 200 ... 240 V AC • 50 oder 60 Hz HINWEIS Das Gerät hat keinen Netzschalter... - Seite 17 Berücksichtigen Sie, dass die Summe aller Stromein- und ausgänge nicht größer sein darf als 8. ‣ Achten Sie darauf, höchstens zwei Module "DIO" einzusetzen. Mehr sind nicht zulässig. ‣ Wenden Sie sich im Zweifel an Ihre Endress+Hauser-Vertriebszentrale. Übersicht aller verfügbaren Module Modulbezeichnung • 2 Analogaus- •...
- Seite 18 Liquiline System CA80COD Modulbezeichnung • 2 Analogaus- • 4 Analogaus- • 2 Analogeingänge • Ethernet (Web- • Webserver und gänge gänge 0/4 ... 20mA server oder Mod- Ethernet/IP oder 0/4 ... 20mA 0/4 ... 20mA • Best.-Nr. bus TCP) Modbus TCP •...
- Seite 19 Liquiline System CA80COD Sensoranschluss (optional) Sensoren mit Memosens-Protokoll Sensortypen Sensorkabel Sensoren Digitale Sensoren ohne mit Steckverbindung • pH-Sensoren zusätzliche interne Span- und induktiver Sig- • Redoxsensoren nungsversorgung nalübertragung • Kombisensoren • Sauerstoffsensoren (amperometrisch und optisch) • Konduktiv messende Leitfähigkeitssensoren • Chlorsensoren (Desinfektion) Festkabel Induktiv messende Leitfähigkeitssensoren...
-
Seite 20: Leistungsmerkmale
Liquiline System CA80COD Leistungsmerkmale ±10 % nach Kaliumhydrogenphthalat-Test Messabweichung → Dokumentation des angeschlossenen Sensors Messabweichung Sensorein- gänge Messabweichung Stromein- Typische Messabweichungen: und ausgänge < 20 μA (bei Stromwerten < 4 mA) < 50 μA (bei Stromwerten 4 ... 20 mA) jeweils bei 25 °C (77°... - Seite 21 Liquiline System CA80COD Umgebung Umgebungstemperatur +5 ... +40 °C (41 ... 104 °F) Lagerungstemperatur -20 ... +60 °C (-4 ... 140 °F) Relative Luftfeuchte 10 ... 95 %, nicht kondensierend IP55 (Schrank, Standgehäuse), TYPE 3R (Schrank, Standgehäuse) Schutzart Störaussendung und Störfestigkeit gem. EN 61326-1:2013, Klasse A für Industriebereiche Elektromagnetische Verträg-...
-
Seite 22: Konstruktiver Aufbau
Liquiline System CA80COD Konstruktiver Aufbau Abmessungen 463 (18.23) 530 (20.87) A0028820 7 Liquiline System CA80 geschlossener Aufbau, Abmessungen in mm (in) 417 (16.42) 530 (20.87) A0030419 8 Liquiline System CA80 offener Aufbau, Abmessungen in mm (in) Endress+Hauser... - Seite 23 Liquiline System CA80COD 654 (25.74) A0028821 9 Liquiline System CA80 mit Sockel, Abmessungen in mm (in) Ø 7 (0.28) 96 (3.78) 118 (4.65) A0030527 10 Abmessungen Y-Abscheider. Maßeinheit mm (in) Endress+Hauser...
- Seite 24 Liquiline System CA80COD Ø 7 (0.28) 96 (3.78) 118 (4.65) A0030527 11 Y-Abscheider (optional), Abmessungen in mm (inch) Gewicht ca. 40 kg (88 lbs) Endress+Hauser...
- Seite 25 Liquiline System CA80COD Werkstoffe Nicht medienberührende Teile Schrankgehäuse, Außenschale Kunststoff ASA+PC Offener Aufbau, Außenschale Schrankgehäuse, Innenschale Kunststoff PP Offener Aufbau, Innenschale Fenster Sicherheitsglas, beschichtet Reagenzienbehälter Kunststoff PP Isolierung Kunststoff EPP (Extruded PP) Sockel, Standgehäuse pulverbeschichtetes Stahlblech Medienberührende Teile Spritze Kunststoff PP und Elastomer TPE Dosiereinheit •...
- Seite 26 Liquiline System CA80COD Bedienbarkeit Bedienkonzept Das einfache und strukturierte Bedienkonzept setzt neue Maßstäbe: • Intuitive Handhabung durch Navigator und Softkeys • Schnelle Konfiguration anwendungsspezifischer Messoptionen • Einfache Parametrierung und Diagnose durch Klartextanzeige • Alle bestellbaren Sprachen sind in jedem Gerät verfügbar...
- Seite 27 Liquiline System CA80COD Über PROFIBUS DP Master class 1 (PLC, DCS) Master class 2 (FieldCare, PDM) PROFIBUS DP (RS485) FieldCare FXA291 FieldCare / Webbrowser Ethernet A0028991 15 PROFIBUS DP Terminierungswiderstand Über Modbus RS485 Modbus Master / Gateway Modbus RS485...
- Seite 28 Liquiline System CA80COD Über Ethernet/Webserver/Modbus TCP/EtherNet/IP Modbus TCP client FieldCare/ Webbrowser Ethernet FieldCare FXA291 A0028994 17 Modbus TCP und / oder EtherNet/IP Endress+Hauser...
-
Seite 29: Zertifikate Und Zulassungen
Liquiline System CA80COD Sprachpakete Die in der Bestellstruktur gewählte Sprache ist die werkseitig voreingestellte Bediensprache. Alle anderen Sprachen sind über Menü wählbar. • Englisch (US) • Deutsch • Chinesisch (Simplified, VR China) • Tschechisch • Niederländisch • Französisch • Italienisch •... - Seite 30 Liquiline System CA80COD Bestellinformationen Produktseite www.endress.com/ca80cod Auf der Produktseite finden Sie rechts neben dem Produktbild den Button Konfiguration. Produktkonfigurator Klicken Sie diesen Button an. In einem neuen Fenster öffnet sich der Konfigurator. Konfigurieren Sie das Gerät nach Ihren Anforderungen, indem Sie alle Optionen auswählen.
- Seite 31 Liquiline System CA80COD • O-Ring-Satz Dosiereinheit • Dosierröhrchen • Reaktor-Küvette mit Heizdraht, O-Ringe, T-Sensor Upgradekits CAZ880 Kit zur Aufrüstung mit Verdünnungsmodul für hohen Messbereich • Freischaltcode • Best.-Nr. CAZ880-CCCA Kit zur Aufrüstung mit Kühlung • Kühlmodul integriert in Gehäuseboden • Flaschenkorb mit Durchbruch und Isolierung •...
- Seite 32 Liquiline System CA80COD Ceraliquid CPS42D • Redox-Elektrode mit Keramik-Diaphragma und KCl-Flüssigelektrolyt • Produktkonfigurator auf der Produktseite: www.endress.com/cps42d Technische Information TI00373C Ceragel CPS72D • Redox-Elektrode mit Referenzsystem inklusive Ionenfalle • Produktkonfigurator auf der Produktseite: www.endress.com/cps72d Technische Information TI00374C Orbipac CPF82D • Redox-Kompaktsensor für Einbau- oder Eintauchbetrieb im Brauch- und Abwasser •...
- Seite 33 Liquiline System CA80COD Chlorsensoren CCS142D • Membranbedeckter amperometrischer Sensor für freies Chlor • Messbereich 0,01 ... 20 mg/l • Mit Memosens-Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/ccs142d Technische Information TI00419C Ionenselektive Sensoren ISEmax CAS40D • Ionenselektive Sensoren • Produktkonfigurator auf der Produktseite: www.endress.com/cas40d...
- Seite 34 Liquiline System CA80COD Kommunikation; Software 71279830 Freischaltcode EtherNet/IP für Modul ETH 71211288 Freischaltcode für Störgrößenaufschalten (Feed forward control) 71249548 Kit CA80: Freischaltcode für 1. digitalen Sensoreingang 71249555 Kit CA80: Freischaltcode für 2. digitalen Sensoreingang Nachrüstkits 71136999 Kit CSF48/CA80: Nachrüstung Service-Schnittstelle (CDI-Flanschstecker, Gegenmutter)
- Seite 35 Liquiline System CA80COD Software Memobase Plus CYZ71D • PC-Software zur Unterstützung der Laborkalibrierung • Visualisierung und Dokumentation des Sensormanagements • Datenbank Speicherung von Sensorkalibrierungen • Bestellung nach Produktstruktur, www.endress.com/cyz71d Technische Information TI00502C Field Data Manager Software MS20 • PC-Software zur zentralen Datenverwaltung •...
