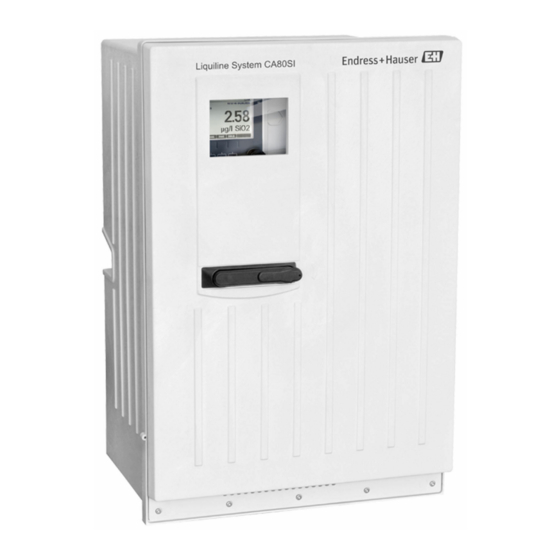

Endress+Hauser Liquiline System CA80SI Technische Information

Endress+Hauser Liquiline System CA80SI Technische Information

Colorimetrischer analysator für kieselsäure
Vorschau ausblenden Andere Handbücher für Liquiline System CA80SI:
Inhaltsverzeichnis

Werbung

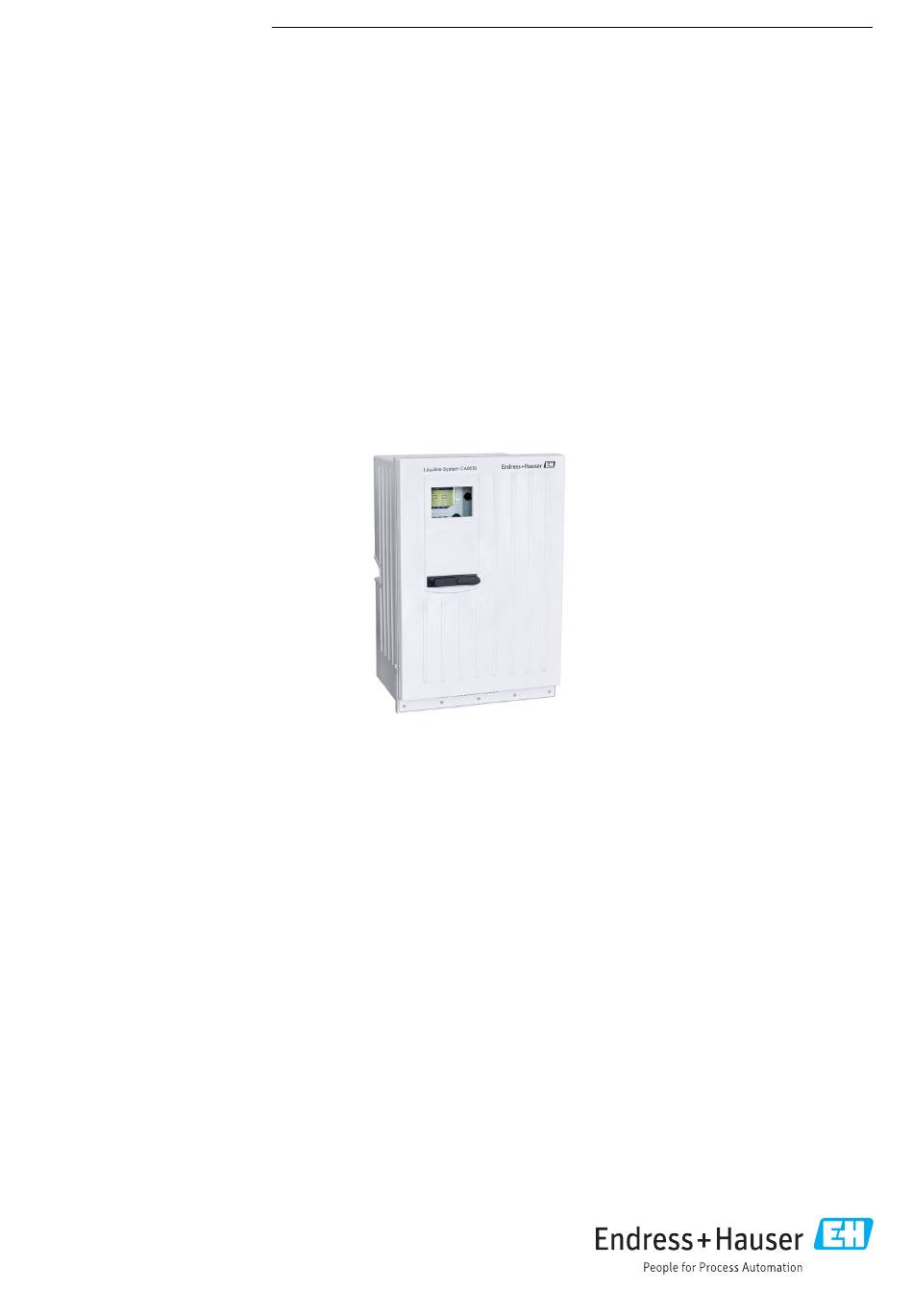

TI01315C/07/DE/01.18
71413822
2018-09-03
Integrierter Controller mit bis zu 6 Messkanälen und digitaler Memosens-
Technologie
Anwendungsbereich
• Bestimmung der Kieselsäurekonzentration in Kesselspeise-
wasser
• Überwachung des Wasser-Dampf-Kreislaufs und Konden-
sats
• Überwachung und Optimierung von Umkehrosmose- und
Entsalzungsanlagen
Products
Technische Information
Liquiline System CA80SI
Colorimetrischer Analysator für Kieselsäure
Solutions
Ihre Vorteile
• Verfügbar mit bis zu 6 Messkanälen
• Einfacher Ausbau zur Messstation durch Anschluss von bis
zu 4 Memosens-Sensoren
• Unterstützung der vorausschauenden Wartung durch erwei-
terte Diagnosefunktionen
• Digitale Kommunikation ermöglicht den Remote-Zugriff
Services

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Endress+Hauser Liquiline System CA80SI

  • Seite 1 Products Solutions Services TI01315C/07/DE/01.18 71413822 2018-09-03 Technische Information Liquiline System CA80SI Colorimetrischer Analysator für Kieselsäure Integrierter Controller mit bis zu 6 Messkanälen und digitaler Memosens- Technologie Anwendungsbereich Ihre Vorteile • Bestimmung der Kieselsäurekonzentration in Kesselspeise- • Verfügbar mit bis zu 6 Messkanälen wasser •...
  • Seite 2: Inhaltsverzeichnis

    Liquiline System CA80SI Inhaltsverzeichnis Arbeitsweise und Systemaufbau ....4 Kabelspezifikation ......17 Anschluss optionaler Module .
  • Seite 3 Liquiline System CA80SI Zubehör ....... . . Verbrauchsmaterial für CA80SI ....30 Wartungskit CAV800 .
  • Seite 4: Arbeitsweise Und Systemaufbau

    Liquiline System CA80SI Arbeitsweise und Systemaufbau Messprinzip Colorimetrie Nach der applikationsspezifischen Probenaufbereitung wird ein Teil des Permeats in die Misch-/ Reaktionskammer gefördert. Das spezifische Farbreagenz wird in einem definierten Mischungsver- hältnis exakt zudosiert. Durch die chemische Reaktion entsteht die charakteristische Färbung der Probe.
  • Seite 5: Querempfindlichkeiten

    5 < pH < 12 Messeinrichtung Eine vollständige Messeinrichtung besteht aus: • Analysator Liquiline System CA80SI in der bestellten Konfiguration • Reagenzien und Standardlösung (separat zu bestellen) • Filter und Druckbegrenzer (lose beigelegt mit Befestigungswinkeln bei 1-/2-Kanal-Variante, auf Panel montiert bei 4-/6-Kanal-Variante) •...
  • Seite 6: Gerätearchitektur

    Liquiline System CA80SI Gerätearchitektur Blockschaltbild optional optional optional optional optional optional – – – – optional optional A0021099  4 Blockschaltbild CA80 Stromausgang 1:1 Modbus/Ethernet (optional) Stromausgänge Serviceschnittstelle Alarmrelais Versorgung Festkabelsensoren 2 x Memosens-Eingang (1 x optional) 2 oder 4 x Relais (optional) 2 x Stromeingang (optional) 2 Digitale Ein- und Ausgänge (optional)
  • Seite 7: Slot- Und Portkodierung

    Liquiline System CA80SI Slot- und Portkodierung – – 12,5V 3,3V A0037081-DE  5 Slot- und Portkodierung der Hardware und Anzeige am Display Die Elektronikbestückung folgt einem modularen Konzept: • Mehrere Einsteckplätze für Elektronikmodule sind vorhanden. Diese werden als "Slots" bezeichnet.
  • Seite 8: Kommunikation Und Datenverarbeitung

    Liquiline System CA80SI Kommunikation und Datenverarbeitung Kommunikationsarten: • Feldbusse – PROFIBUS DP (Profile 3.02) – Modbus TCP oder RS485 • Konfiguration über Ethernet • EtherNet/IP Erweiterungsmodul 485 und Stromausgänge Für die Kommunikationsarten Modbus und Ethernet: Max. 2 Stromausgänge können parallel verwendet werden.
  • Seite 9: Wartbarkeit

    Liquiline System CA80SI Wartbarkeit Modulares Design Der Analysator lässt sich modular, Ihren Anforderungen entsprechend, anpassen: • Nachrüstbare Erweiterungsmodule für neuen bzw. erweiterten Funktionsumfang, z. B. Stromaus- gänge, Relais und digitale Kommunikation • Aufrüstung zur Messstation mit digitalen Sensoren mit Memosens-Technologie •...
  • Seite 10 • Übertragen kompletter Konfigurationen auf ein gleich ausgestattetes Gerät (Backup-Funktion) • Übertragen von Konfigurationen ohne Tag und Busadresse auf gleich ausgestattete Geräte (Kopierfunktion) Endress+Hauser bietet industrie-erprobte SD-Karten als Zubehör an. Mit diesen Speicherkarten ist höchste Datensicherheit gegeben. Andere SD-Karten können eingesetzt werden. Für deren Datensicherheit übernimmt aber Endress+Hauser keine Haftung.
  • Seite 11: Selbstüberwachungsfunktionen

    Liquiline System CA80SI Selbstüberwachungsfunktio- Elektronik • Bei Überstrom werden Stromeingänge deaktiviert und bei Wegfall des Überstroms automatisch wieder aktiviert. • Boardspannungen werden überwacht und zusätzlich wird die Boardtemperatur gemessen. Zähler Verbrauchsmaterialien wie Reagenzien oder Spritzen werden mittels Zähler überwacht. Photometer •...
  • Seite 12: Eingang

    Liquiline System CA80SI Eingang Messgrößen [mg/l, µg/l, ppm, ppb] CA80SI-**AH*: 0,5 … 200 µg/l (ppb) Messbereich CA80SI-**AJ*: 50 … 5 000 µg/l (ppb) Eingangstypen • 1, 2, 4 oder 6 Messkanäle (Hauptparameter Analysator) • 1 ... 4 digitale Sensoreingänge für Sensoren mit Memosens-Protokoll (optional) •...
  • Seite 13: Ausgang

    Liquiline System CA80SI Ausgang Ausgangssignal In Abhängigkeit von der Ausführung: • 2 x 0/4 ... 20 mA, aktiv, potenzialgetrennt (Standard-Ausführung) • 4 x 0/4 ... 20 mA, aktiv, potenzialgetrennt (Ausführung "2 zusätzliche Ausgänge") • 6 x 0/4 ... 20 mA, aktiv, potenzialgetrennt (Ausführung "4 zusätzliche Ausgänge") •...
  • Seite 14: Kabelspezifikation

    Liquiline System CA80SI Prüfspannung 500 V Kabelspezifikation Kabeltyp Empfehlung: geschirmte Leitung Kabelspezifikation max. 2,5 mm (14 AWG) Relaisausgänge Elektrische Spezifikation Relaistypen • 1 Wechselkontakt einpolig (Alarmrelais) • 2 oder 4 Wechselkontakte einpolig (optional mit Erweiterungsmodulen) Maximale Last • Alarmrelais: 0,5 A •...
  • Seite 15: Protokollspezifische Daten

    Liquiline System CA80SI Protokollspezifische Daten Modbus RS485 Protokoll RTU / ASCII Funktionscodes 03, 04, 06, 08, 16, 23 Broadcast unterstützt für Funktionscodes 06, 16, 23 Ausgangsdaten 16 Messwerte (Wert, Einheit, Status), 8 digitale Werte (Wert, Status) Eingangsdaten 4 Sollwerte (Wert, Einheit, Status), 8 digitale Werte (Wert, Sta- tus), Diagnoseinformationen Unterstützte Merkmale...
  • Seite 16 Liquiline System CA80SI IO-Daten Input (T → O) Gerätestatus und höchstpriore Diagnosemel- dung Messwerte: • 16 AI (analog input) + Status + Einheit • 8 DI (discrete input) + Status Output (O → T) Stellwerte: • 4 A0 (analog output) + Status + Einheit •...
  • Seite 17: Energieversorgung

    Liquiline System CA80SI Energieversorgung Versorgungsspannung Der Analysator ist mit einer Netzanschlussleitung mit Schutzkontaktstecker mit einer Kabel- länge von 4,3 m (14,1 ft) ausgestattet. • 100 ... 120 V AC / 200 ... 240 V AC • 50 oder 60 Hz HINWEIS Das Gerät hat keinen Netzschalter...
  • Seite 18: Anschluss Optionaler Module

    Maximal 8 Stromeingänge und 6 Stromausgänge sind zulässig. ‣ Maximal 2 Module "DIO" sind zulässig. ‣ Im Zweifel an Ihre Endress+Hauser-Vertriebszentrale wenden. Die Anzahl der Module ist durch die Anzahl der vorhandenen Kabeldurchführungen begrenzt. Kabeldurchführungen und mögliche Kabeldurchmesser Übersicht aller verfügbaren Module Modulbezeichnung •...
  • Seite 19 Liquiline System CA80SI Modulbezeichnung • 2 Analogaus- • 4 Analogaus- • 2 Analogeingänge • Ethernet (Web- • Webserver und gänge gänge 0/4 ... 20 mA server oder Mod- Ethernet/IP oder 0/4 ... 20 mA 0/4 ... 20 mA • Best.-Nr.
  • Seite 20: Sensoranschluss (Optional)

    Liquiline System CA80SI Sensoranschluss (optional) Sensoren mit Memosens-Protokoll Sensortypen Sensorkabel Sensoren Digitale Sensoren ohne mit Steckverbindung • pH-Sensoren zusätzliche interne Span- und induktiver Sig- • Redoxsensoren nungsversorgung nalübertragung • Kombisensoren • Sauerstoffsensoren (amperometrisch und optisch) • Konduktiv messende Leitfähigkeitssensoren • Chlorsensoren (Desinfektion) Festkabel Induktiv messende Leitfähigkeitssensoren...
  • Seite 21: Leistungsmerkmale

    Liquiline System CA80SI Leistungsmerkmale CA80SI-**AH*: ±1,0 µg/l (ppb) Messabweichung oder ± 2 % vom Messwert (typisch) CA80SI-**AJ*: ± 5 % vom Messwert (typisch) Messabweichung Sensorein- → Dokumentation des angeschlossenen Sensors gänge Messabweichung Stromein- Typische Messabweichungen: und ausgänge < 20 μA (bei Stromwerten < 4 mA) <...
  • Seite 22: Umgebung

    Liquiline System CA80SI Umgebung Umgebungstemperatur +5 ... +40 °C (41 ... 104 °F) –20 … 60 °C (–4 … 140 °F) Lagerungstemperatur 10 ... 95 %, nicht kondensierend Relative Luftfeuchte Schutzart IP55 (Schrank, Standgehäuse), TYPE 3R (Schrank, Standgehäuse) Elektromagnetische Verträg- Störaussendung und Störfestigkeit gem.
  • Seite 23 Liquiline System CA80SI 417 (16.42) 530 (20.87) A0030419  9 Liquiline System CA80 offener Aufbau, Abmessungen in mm (in) 654 (25.74) A0028821  10 Liquiline System CA80 mit Sockel, Abmessungen in mm (in) Endress+Hauser...
  • Seite 24: Gewicht

    Liquiline System CA80SI (1.61) (2.20) A0036334  11 CA80SI 1-/2-Kanal-Variante: Filter (links), Druckminderer (rechts), Abmessungen in mm (in) 8 (0.31) 355 (13.98) 335 (13.19) (3.74) A0036389  12 CA80SI 4-/6-Kanal-Variante: Panel mit Druckminderern und Filtern, Abmessungen in mm (in) 8 (0.31) 255 (10.04)
  • Seite 25: Werkstoffe

    Liquiline System CA80SI Werkstoffe Nicht medienberührende Teile Schrankgehäuse, Außenschale Kunststoff ASA+PC Offener Aufbau, Außenschale Schrankgehäuse, Innenschale Kunststoff PP Offener Aufbau, Innenschale Fenster Sicherheitsglas, beschichtet Reagenzienbehälter Kunststoff PP Isolierung Kunststoff EPP (Extruded PP) Sockel, Standgehäuse pulverbeschichtetes Stahlblech Medienberührende Teile Druckbegrenzer • EPDM •...
  • Seite 26: Bedienbarkeit

    Liquiline System CA80SI Bedienbarkeit Bedienkonzept Das einfache und strukturierte Bedienkonzept setzt neue Maßstäbe: • Intuitive Handhabung durch Navigator und Softkeys • Schnelle Konfiguration anwendungsspezifischer Messoptionen • Einfache Parametrierung und Diagnose durch Klartextanzeige • Alle bestellbaren Sprachen sind in jedem Gerät verfügbar...
  • Seite 27 Liquiline System CA80SI Über PROFIBUS DP Master class 1 (PLC, DCS) Master class 2 (FieldCare, PDM) PROFIBUS DP (RS485) FieldCare FXA291 FieldCare / Webbrowser Ethernet A0028991  17 PROFIBUS DP Terminierungswiderstand Über Modbus RS485 Modbus Master / Gateway Modbus RS485...
  • Seite 28 Liquiline System CA80SI Über Ethernet/Webserver/Modbus TCP/EtherNet/IP Modbus TCP client FieldCare/ Webbrowser Ethernet FieldCare FXA291 A0028994  19 Modbus TCP und / oder EtherNet/IP Endress+Hauser...
  • Seite 29: Sprachpakete

    Liquiline System CA80SI Sprachpakete Die in der Bestellstruktur gewählte Sprache ist die werkseitig voreingestellte Bediensprache. Alle anderen Sprachen sind über Menü wählbar. • Englisch (US) • Deutsch • Chinesisch (Simplified, VR China) • Tschechisch • Niederländisch • Französisch • Italienisch •...
  • Seite 30: Bestellinformationen

    Liquiline System CA80SI Bestellinformationen Produktseite www.endress.com/ca80si Auf der Produktseite finden Sie rechts neben dem Produktbild den Button Konfiguration. Produktkonfigurator Diesen Button anklicken.  In einem neuen Fenster öffnet sich der Konfigurator. Das Gerät nach Ihren Anforderungen konfigurieren, indem Sie alle Optionen auswählen.
  • Seite 31: Wartungskit Cav800

    Liquiline System CA80SI 2500 ml (84.5 fl.oz.) Standardlösung mit unterschiedlichen Kieselsäurekonzentrationen • 50 ug/l (ppb) SiO ; Best.-Nr. CY80SI-AH+TB • 200 ug/l (ppb) SiO ; Best.-Nr. CY80SI-AH+TC • 500 ug/l (ppb) SiO ; Best.-Nr. CY80SI-AH+TD • 1000 ug/l (ppb) SiO ;...
  • Seite 32 Liquiline System CA80SI Redoxelektroden Orbisint CPS12D • Redoxsensor für die Prozesstechnik • Produktkonfigurator auf der Produktseite: www.endress.com/cps12d Technische Information TI00367C Ceraliquid CPS42D • Redox-Elektrode mit Keramik-Diaphragma und KCl-Flüssigelektrolyt • Produktkonfigurator auf der Produktseite: www.endress.com/cps42d Technische Information TI00373C Ceragel CPS72D • Redox-Elektrode mit Referenzsystem inklusive Ionenfalle •...
  • Seite 33 Liquiline System CA80SI Memosens COS81D • Sterilisierbarer, optischer Sensor für gelösten Sauerstoff • Mit Memosens-Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cos81d Technische Information TI01201C Chlordioxid- und Chlorsensoren CCS50D • Membranbedeckter amperometrischer Sensor für Chlordioxid • Mit Memosens-Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/ccs50d...
  • Seite 34: Zusätzliche Funktionalität

    Liquiline System CA80SI ‣ Zusätzliche Funktionalität Bei der Bestellung von Freischaltcodes die Seriennummer Ihres Geräts angeben. Kommunikation; Software 51516983 Commubox FXA291 (Hardware) 71127100 SD-Karte mit Liquiline Firmware, 1 GB, Industrial Flash Drive 71135636 Freischaltcode für Modbus RS485 71135637 Freischaltcode für Modbus TCP 71219871 Freischaltcode für EtherNet/IP...
  • Seite 35: Software

    Liquiline System CA80SI Memosens-Datenkabel CYK11 • Verlängerungskabel für digitale Sensoren mit Memosens-Protokoll • Produkt-Konfigurator auf der Produktseite: www.endress.com/cyk11 Technische Information TI00118C Messkabel CYK81 • Unkonfektioniertes Kabel zur Verlängerung von Sensorkabeln (z. B. Memosens, CUS31/CUS41) • 2 x 2 Adern, verdrillt mit Schirm und PVC-Mantel (2 x 2 x 0,5 mm + Schirm) •...
  • Seite 36 www.addresses.endress.com...
