Kurzanleitung
Liquiline System CA80FE

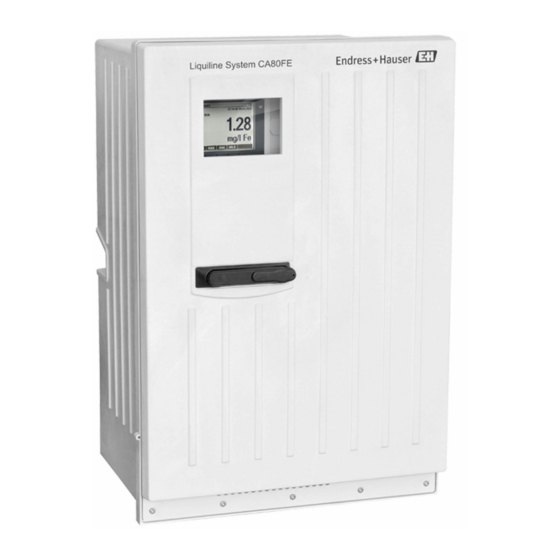

Colorimetrischer Analysator für Eisen
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen zum Gerät finden Sie in der
Betriebsanleitung und den weiteren Dokumentationen, erhält-
lich über:
• www.endress.com/device-viewer
• Smartphone / Tablet: Endress+Hauser Operations App
Ausführliche Informationen zum Gerät finden Sie in der
Betriebsanleitung und den weiteren Dokumentationen auf der
CD.
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Endress+Hauser Liquiline System CA80FE

  • Seite 1 Ausführliche Informationen zum Gerät finden Sie in der Betriebsanleitung und den weiteren Dokumentationen, erhält- lich über: • www.endress.com/device-viewer • Smartphone / Tablet: Endress+Hauser Operations App Ausführliche Informationen zum Gerät finden Sie in der Betriebsanleitung und den weiteren Dokumentationen auf der...
  • Seite 2 Liquiline System CA80FE Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
  • Seite 3: Inhaltsverzeichnis

    Liquiline System CA80FE Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ............4 Warnhinweise .
  • Seite 4: Hinweise Zum Dokument

    Hinweise zum Dokument Liquiline System CA80FE Hinweise zum Dokument Warnhinweise Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation aufmerksam. GEFAHR Wenn Sie die gefährliche Situation nicht vermeiden, wird dies zum Tod oder Ursache (/Folgen) zu schweren Verletzungen führen.
  • Seite 5: Symbole Am Gerät

    Warnung Verletzungsgefahr durch drehende Zahnräder Dokumentation In Ergänzung zu dieser Kurzanleitung finden Sie auf den Produktseiten im Internet folgende Anleitungen: • Betriebsanleitung Liquiline System CA80FE – Gerätebeschreibung – Inbetriebnahme – Betrieb – Softwarebeschreibung (ohne Sensor-Menüs, diese sind in einer eigenen Anleitung beschrieben, s.u.)
  • Seite 6: Grundlegende Sicherheitshinweise

    Reparaturen, die nicht in der mitgelieferten Betriebsanleitung beschrieben sind, dürfen nur direkt beim Hersteller oder durch die Serviceorganisation durchgeführt werden. Bestimmungsgemäße Verwendung Liquiline System CA80FE ist ein nasschemischer Analysator zur quasikontinuierlichen Bestimmung der Eisen-Konzentration in flüssigen Medien. Der Analysator ist für den Einsatz in folgenden Anwendungen bestimmt: •...
  • Seite 7: Produktsicherheit

    Liquiline System CA80FE Grundlegende Sicherheitshinweise Beschädigte Produkte nicht in Betrieb nehmen und schützen Sie diese vor versehentli- cher Inbetriebnahme. Kennzeichnen Sie das beschädigte Produkt als defekt. Können Störungen nicht behoben werden: Produkte außer Betrieb setzen und vor versehentlicher Inbetriebnahme schützen.
  • Seite 8: Warenannahme Und Produktidentifizierung

    Warenannahme und Produktidentifizierung Liquiline System CA80FE Warenannahme und Produktidentifizierung Warenannahme Achten Sie auf unbeschädigte Verpackung.  Teilen Sie Beschädigungen an der Verpackung Ihrem Lieferanten mit. Bewahren Sie die beschädigte Verpackung bis zur Klärung auf. Achten Sie auf unbeschädigten Inhalt.  Teilen Sie Beschädigungen am Lieferinhalt Ihrem Lieferanten mit.
  • Seite 9: Produkt Identifizieren

    Liquiline System CA80FE Warenannahme und Produktidentifizierung 3.2.2 Produkt identifizieren Produktseite www.endress.com/ca80fe Bestellcode interpretieren Sie finden Bestellcode und Seriennummer Ihres Produkts: • Auf dem Typenschild • In den Lieferpapieren Einzelheiten zur Ausführung des Produkts erfahren Gehen Sie im Internet zur Produktseite Ihres Produkts.
  • Seite 10 Warenannahme und Produktidentifizierung Liquiline System CA80FE 3.4.2 Das Produkt wurde nach den im Eurasischen Wirtschaftsraum (EAEU) geltenden Richtlinien TP TC 004/2011 und TP TC 020/2011 bescheinigt. Das EAC-Konformitätskennzeichen ist am Produkt angebracht. 3.4.3 cCSAus Das Produkt erfüllt die Anforderungen nach "CLASS 2252 06 - Process Control Equipment"...
  • Seite 11: Montage

    Liquiline System CA80FE Montage Montage VORSICHT Verletzungsgefahr und Beschädigung des Gerätes bei falschem Transport oder Installa- tion ‣ Transportieren Sie den Analysator mit einem Hubwagen oder Gabelstapler. Für die Instal- lation sind zwei Personen notwendig. ‣ Heben Sie das Gerät an den Griffmulden an.
  • Seite 12 Montage Liquiline System CA80FE 417 (16.42) 530 (20.87) A0030419  2 Liquiline System CA80 offener Aufbau, Abmessungen in mm (in) Endress+Hauser...
  • Seite 13: Aufstellungsort

    Liquiline System CA80FE Montage 654 (25.74) A0028821  3 Liquiline System CA80 mit Sockel, Abmessungen in mm (in) 4.1.3 Aufstellungsort Beachten Sie bei der Aufstellung des Gerätes folgende Punkte: • Stellen Sie sicher, dass die Wand eine ausreichende Tragfähigkeit besitzt und im Lot steht.
  • Seite 14: Analysator An Eine Wand Montieren

    Montage Liquiline System CA80FE • Stellen Sie einen freien Auslauf sicher, keine Syphonbildung. • Stellen Sie eine ungehinderte Luftzirkulation an der Vorderseite des Gehäuses sicher. • Stellen Sie sicher, dass offen ausgelieferte Analysatoren (d.h. Analysatoren ohne Tür) aus- schließlich in abgeschlossenen Bereichen aufgestellt oder in einen Umschrank oder in eine ähnliche Einrichtung eingebaut werden.
  • Seite 15 Liquiline System CA80FE Montage Ø 11 (0.43) Ø 10.7 (0.42) 120 (4.72) A0028810  7 Befestigung Halterung am Gehäuse  6 Abmessungen Halterung. Maßeinheit mm (inch) Endress+Hauser...
  • Seite 16 Montage Liquiline System CA80FE A0028812  8 Einhängen in die Wandhalterung Hängen Sie den Analysator in die Wandhalterung ein. Fixieren Sie die beiden oberen Teile der Wandhalterung mit der mitgelieferten Schraube. Endress+Hauser...
  • Seite 17: Analysator Auf Einen Sockel Montieren

    Liquiline System CA80FE Montage Analysator auf einen Sockel montieren 624 (24.57) 530 (20.87) A0028809  9 Fundamentplan Befestigung (4 x M10) Maße Liquiline System CA80 Endress+Hauser...
  • Seite 18: Aufstellungskontrolle

    Elektrischer Anschluss Liquiline System CA80FE A0028817  10 Befestigung Sockel Verschrauben Sie den Sockel am Boden. Heben Sie den Analysator mit zwei Personen an und setzen Sie ihn auf den Sockel. Benutzen Sie die Griffmulden. Verschrauben Sie den Sockel mit den 6 mitgelieferten Schrauben am Analysator.
  • Seite 19: Analysator Anschließen

    Liquiline System CA80FE Elektrischer Anschluss ‣ Vor dem elektrischen Anschluss prüfen, dass das vorinstallierte Netzkabel den lokalen nationalen Vorschriften zur elektrischen Sicherheit entspricht. Analysator anschließen HINWEIS Das Gerät hat keinen Netzschalter ‣ Sie müssen das Gerät in der Nähe (Entfernung < 3 m (10 ft)) einer leicht zugänglichen und abgesicherten Steckdose installieren, um das Trennen des Geräts vom Versorgungsnetz zu...
  • Seite 20 Elektrischer Anschluss Liquiline System CA80FE Lösen Sie die sechs Schrauben der Elektronikraum-Abdeckung (4) mit einem Kreuz- schlitz-Schraubendreher und klappen Sie die Abdeckung nach vorne.  A0028912 Schrauben der Trägerplatte Schrauben der Elektronikraum-Abdeckung Endress+Hauser...
  • Seite 21 Liquiline System CA80FE Elektrischer Anschluss Verlegen Sie die Kabel geschützt an der Rückwand des Gerätes. Für die Kabeldurchfüh- rung stehen Kabelverschraubungen zur Verfügung.  A0028913 Kabelverschraubungen Bei den Bestellausprägungen G' - und NPT-Kabelverschraubungen sind die bereits mon- tierten Kabelverschraubungen mit M-Gewinde gegen die beigelegten G’- oder NPT- Kabelverschraubungen auszutauschen.
  • Seite 22: Probenvorbereitung Anschließen

    Elektrischer Anschluss Liquiline System CA80FE Gehen Sie wie im Kapitel "Kabelverlegung" beschrieben vor, um an den Elektronikraum zu gelangen. Führen Sie das 24 V-Anschlusskabel von unten durch die Kabelverschraubung an der inneren Geräterückwand nach oben in den Elektronikraum. Führen Sie den Anschluss durch gemäß →  11,  22 A0028910 ...
  • Seite 23 Liquiline System CA80FE Elektrischer Anschluss Gehen Sie wie im Kapitel "Kabelverlegung" beschrieben vor, um die Trägerplatte nach vorne zu klappen. Führen Sie das Kabel durch die Kabelverschraubung. Bei den Bestellausprägungen G' - und NPT-Kabelverschraubungen sind die bereits mon- tierten Kabelverschraubungen mit M-Gewinde gegen die beigelegten G’- oder NPT- Kabelverschraubungen auszutauschen.
  • Seite 24 Elektrischer Anschluss Liquiline System CA80FE 5.2.2 Anschluss der optionalen Schlauchheizung und der Kommunikation von CAT820/CAT860 mit dem Analysator Verwenden Sie möglichst nur konfektionierte Originalkabel. Sensor-, Feldbus- und Ethernetkabel müssen geschirmte Kabel sein. Kabelbeispiel (entspricht nicht zwangsläufig dem Originalkabel)  14 Kabel einlegen Schirmschelle für Memo-...
  • Seite 25: Sensoren Und Zusätzliche Module Anschließen

    Liquiline System CA80FE Elektrischer Anschluss Entfernen Sie die Schutzabdeckung in der rechten oberen Ecke.  A0028925 Verlegen Sie das Kabel im Gehäuse so, dass der freigelegte Kabelschirm in eine der Kabelschellen passt und die Kabeladern sich leicht bis zu den Steckklemmen verlegen lassen.
  • Seite 26 Elektrischer Anschluss Liquiline System CA80FE A0030429 Schrauben der Elektronikraum-Abdeckung BASE-E A0028935  17 Klemmenraum im Controller-Gehäuse Basismodul-E Analysator-Schnittstelle Blinddeckel Modulabdeckung Endress+Hauser...
  • Seite 27: Basismodul-E

    Liquiline System CA80FE Elektrischer Anschluss Basismodul-E 24 VDC Power A0016535  18 Basismodul-E Kontroll-LEDs Steckplatz für das Displaykabel Spannungsanschluss Service-Schnittstelle Anschluss Alarm-Relais Anschlüsse für 2 Memosens-Sensoren (optional) Stromversorgung für digitale Festkabelsenso- Stromausgänge ren mit Memosens-Protokoll SD-Kartensteckplatz Interne Geräteverbindung. Ziehen Sie den Stecker nicht ab!
  • Seite 28: Sensoren Anschließen

    Elektrischer Anschluss Liquiline System CA80FE 85 86 24VDC Alarm Sensor supply Power – (internal) – – 0/4 ... 20 mA Service Display HART – Sensor A0016537  19 Anschlussplan Basismodul-E 5.3.2 Sensoren anschließen Verwenden Sie möglichst nur konfektionierte Originalkabel. Com B Com A –...
  • Seite 29 Liquiline System CA80FE Elektrischer Anschluss Erden Sie den Außenschirm des Kabels über die Metallverschraubung unterhalb des Basismodul-E.  A0028930  21 Klemmschiene 5.3.3 Zusätzliche Eingänge, Ausgänge oder Relais anschließen WARNUNG Fehlende Modulabdeckung Berührungsschutz ist nicht gegeben, Gefahr von Stromschlägen ‣...
  • Seite 30: Digitale Ein- Und Ausgänge

    Elektrischer Anschluss Liquiline System CA80FE Digitale Ein- und Ausgänge Modul DIO – – – – – –  22 Modul  23 Anschlussplan Stromeingänge Modul 2AI – –  24 Modul  25 Anschlussplan Endress+Hauser...
  • Seite 31: Stromausgänge

    Liquiline System CA80FE Elektrischer Anschluss Stromausgänge – – – – – –  26 Modul  27 Anschlussplan  28 Modul  29 Anschlussplan Relais Modul 2R Modul 4R  33 Anschlussplan  30 Modul  31 Anschlussplan  32...
  • Seite 32: Digitale Kommunikation Anschließen

    Elektrischer Anschluss Liquiline System CA80FE 5.3.4 Digitale Kommunikation anschließen Modul 485 128/SW Service DGND Termi- nation RS485  35 Anschlussplan  34 Modul Klemme PROFIBUS DP Modbus RS485 nicht verbunden DGND DGND Endress+Hauser...
  • Seite 33 Liquiline System CA80FE Elektrischer Anschluss LEDs auf der Modulfront Bezeichnung Farbe Beschreibung RJ45 LNK/ACT • Aus = Verbindung ist inaktiv • Ein = Verbindung ist aktiv • Blinkend = Datenübertragung RJ45 10/100 • Aus = Übertragungsrate 10 MBit/s • Ein = Übertragungsrate 100 MBit/s...
  • Seite 34 Elektrischer Anschluss Liquiline System CA80FE Modul ETH 128/SW Service  37 Anschlussplan  36 Modul LEDs auf der Modulfront Bezeichnung Farbe Beschreibung RJ45 LNK/ACT • Aus = Verbindung ist inaktiv • Ein = Verbindung ist aktiv • Blinkend = Datenübertragung...
  • Seite 35: Hardwareeinstellungen

    Liquiline System CA80FE Elektrischer Anschluss DIP-Schalter auf der Modulfront Werkseinstel- Belegung lung 1-128 Busadresse (→ "Inbetriebnahme/Kommunikation") Schreibschutz: "ON" = Konfiguration ist über den Bus nicht möglich, nur über Vor-Ort- Bedienung Service Bei Schalterstellung "ON" werden die Benutzereinstellungen zur Ethernet-Adressie- rung gespeichert und werksseitig hinterlegte Verbindungseinstellungen aktiviert: IP- address=192.168.1.212, Subnet mask=255.255.255.0, Gateway=0.0.0.0, DHCP=Off.
  • Seite 36: Busadresse Einstellen

    Elektrischer Anschluss Liquiline System CA80FE DGND B/B' A/A'  39 Aufbau des internen Terminierungswiderstands 2. Externer Terminierungswiderstand Lassen Sie in diesem Fall die DIP-Schalter auf der Modulplatine in der Position "OFF" (Werks- einstellung). ‣ Schließen Sie den Widerstand zu seiner 5-V-Versorgung an die Klemmen 81 und 82 auf der Vorderseite des Moduls 485 an.
  • Seite 37: Schutzart Sicherstellen

    Liquiline System CA80FE Elektrischer Anschluss Schutzart sicherstellen Am ausgelieferten Gerät dürfen nur die in dieser Anleitung beschriebenen mechanischen und elektrischen Anschlüsse vorgenommen werden, die für die benötigte, bestimmungsgemäße Anwendung erforderlich sind. ‣ Achten Sie auf Sorgfalt bei den ausgeführten Arbeiten.
  • Seite 38: Bedienungsmöglichkeiten

    Bedienungsmöglichkeiten Liquiline System CA80FE Bedienungsmöglichkeiten Übersicht 6.1.1 Anzeige- und Bedienelemente Display (im Fehlerfall mit roter Hintergrundbe- leuchtung) Navigator (Dreh- und Drückfunktion) Analyzer_CA80 09:11:05 01.03.2016 Softkeys (Funktion menüabhängig) SP1: Iron Fe mg/l MODE DIAG HOLD MENU A0029028  43 Übersicht Bedienung 6.1.2...
  • Seite 39: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige

    Liquiline System CA80FE Bedienungsmöglichkeiten Zugriff auf Bedienmenü via Vor-Ort-Anzeige 6.2.1 Bedienkonzept MENU MODE DIAG HOLD MODE DIAG Softkey drücken: Menü direkt anwählen Navigator drehen: Cursor im Menü bewegen Menu/Language English Čeština Nederlands Français Deutsch Italiano Polski MODE DIAG Navigator drehen: Wert auswählen (z.B. aus Liste) Navigator drücken: Funktion aufrufen...
  • Seite 40: Bedientasten Sperren Oder Entsperren

    Bedienungsmöglichkeiten Liquiline System CA80FE 6.2.2 Bedientasten sperren oder entsperren Bedientasten sperren Drücken Sie den Navigator länger als 2 s.  Sie erhalten ein Kontextmenü zum Sperren der Bedientasten. Sie haben die Wahl, ob Sie mit oder ohne Passwortschutz sperren wollen. Mit Pass- wort bedeutet, dass Sie die Sperre nur aufheben können, wenn Sie das richtige...
  • Seite 41 Liquiline System CA80FE Bedienungsmöglichkeiten 6.3.3 Zahlenwerte • Sie verändern eine Größe. • Im Editor werden Maximal- und Minimalwerte für diese Größe angezeigt. • Stellen Sie einen Wert innerhalb dieser Grenzen ein. • Beispiel: Menü/Betrieb/Anzeige/Kontrast 6.3.4 Aktionen • Sie lösen mit der entsprechenden Funktion eine Aktion aus.
  • Seite 42 Bedienungsmöglichkeiten Liquiline System CA80FE 6.3.5 Freitext • Sie vergeben eine individuelle Bezeichnung. • Geben Sie einen Text ein. Dazu stehen Ihnen die im Editor aufgeführten Zeichen zur Verfü- gung (Großbuchstaben, Kleinbuchstaben, Ziffern, Sonderzeichen). • Mit Hilfe der Softkeys können Sie: –...
  • Seite 43: Inbetriebnahme

    Liquiline System CA80FE Inbetriebnahme 6.3.6 Tabellen • Tabellen werden benötigt, um mathematische Funktionen abzubilden. • Sie editieren eine Tabelle, indem Sie mit dem Navigator durch Zeilen und Spalten navigieren und die Zellenwerte ändern. • Sie editieren nur die Zahlenwerte. Maßeinheiten werden vom Controller automatisch berücksichtigt.
  • Seite 44 Inbetriebnahme Liquiline System CA80FE VORSICHT Analysator im Betrieb und während Wartungstätigkeiten Verletzungs- und Infektionsgefahr durch Medium oder Reagenzien ‣ Bevor Schläuche gelöst werden, stellen Sie sicher, dass keine Aktion, wie z.B. Probe pum- pen, läuft oder demnächst startet. ‣ Schützen Sie sich durch Schutzkleidung, -brille und -handschuhe oder andere geeignete Maßnahmen.
  • Seite 45 Liquiline System CA80FE Inbetriebnahme Verschlauchungsplan A0029034  45 Liquiline System CA80FE, Einkanalgerät ‣ Schlauch D6 stetig fallend von M zu D verlegen. Standard 1 Probe Reagenz RK 2, 3, 7 Spritzen Ablauf Ablauf Küvette Probenvorlage Photometer/Messzelle Endress+Hauser...
  • Seite 46 Inbetriebnahme Liquiline System CA80FE A0029035  46 Liquiline System CA80FE, Zweikanalgerät ‣ Schlauch D6 stetig fallend von M zu D verlegen. Standard 1 Probe Reagenz RK 2, 3, 7 Spritzen Ablauf Ablauf Küvette Probenvorlage Photometer/Messzelle Endress+Hauser...
  • Seite 47: Installations- Und Funktionskontrolle

    Liquiline System CA80FE Inbetriebnahme A0033655  47 Liquiline System CA80FE, Selbstansauger ‣ Schlauch D6 stetig fallend von M zu D verlegen. Standard 1 Probe Reagenz RK 2, 3, 7 Spritzen Ablauf Ablauf Küvette Probenvorlage Photometer/Messzelle Installations- und Funktionskontrolle WARNUNG Falscher Anschluss, falsche Versorgungsspannung Sicherheitsrisiken für Personal und Fehlfunktionen des Gerätes...
  • Seite 48: Messgerät Einschalten

    Inbetriebnahme Liquiline System CA80FE • Prüfen Sie nach der Montage alle Anschlüsse auf festen Sitz und Dichtheit. • Prüfen Sie die korrekte Montage der Schläuche der Probenvorbereitung in den Schlauchver- schraubungen. Sie dürfen sich nicht ohne Kraftaufwand herausziehen lassen. • Prüfen Sie die Richtigkeit des Anschlusses aller Schläuche durch Sichtkontrolle.
  • Seite 49 Liquiline System CA80FE Inbetriebnahme Datum stellen: Korrigieren Sie das eingestellte Datum falls nötig. Uhrzeit stellen: Korrigieren Sie die eingestellte Uhrzeit falls nötig. Gehen Sie zurück in den Messmodus, indem Sie den Softkey für ESC mindestens eine Sekunde lang gedrückt halten.
