8.6.7

Lampenhalter vorne austauschen (Konventionelle Lichtanlage bis 03/0212)

Voraussetzungen:
● Kreuzschlitzschraubendreher Größe 2
● 8 mm Steckschlüssel
Lampenhalter demontieren:
●

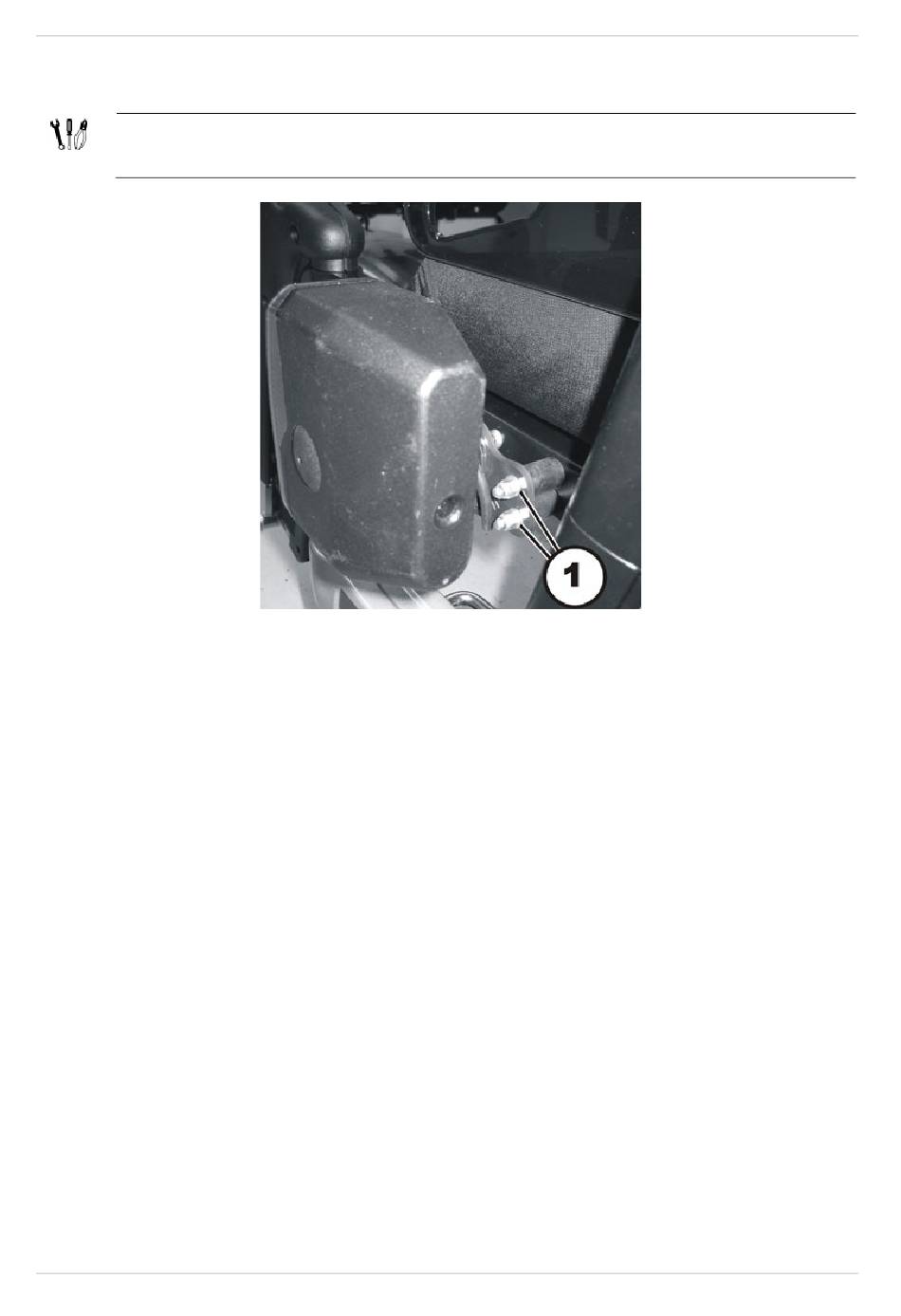

Lösen Sie die beiden Hutmuttern (1) mit einem 8 mm Steckschlüssel und nehmen Sie den
Scheinwerfer mit der Halterung von den Gummipuffern ab.
●
Nicht im Bild sind zwei Kreuzschlitzschrauben, mit denen der Scheinwerfer an der Halterung
befestigt ist. Lösen Sie diese beiden Kreuzschlitzschrauben um den Scheinwerfer von der
Halterung zu entfernen.
●
Tauschen Sie die Halterung aus.
Lampenhalter montieren:
●
Montieren Sie alle Teile wieder in der umgekehrten Reihenfolge.
●
Ziehen Sie die Schrauben handfest an.
●
Überprüfen Sie alle Funktionen des Fahrzeugs.
●
Justieren Sie den Scheinwerfer grob über die Rasteneinteilung. Die endgültige Einstellung
kann der Anwender selber nach der Bedienungsanleitung vornehmen.
