Reparaturarbeiten

VORSICHT!
Verletzungsgefahr und Gefahr von Sachschäden, wenn bei Rollstühlen mit Lifter die
Reduzierung der Maximalgeschwindigkeit nicht funktioniert!
Die Steuerung des Rollstuhls muss die Maximalgeschwindigkeit reduzieren, sobald der Lifter
hochgefahren wird.
● Testen Sie nach jeder Wartung und jedem Umbau am Rollstuhl, ob die Reduzierung der
Maximalgeschwindigkeit funktioniert.
8.1

Abdeckungen

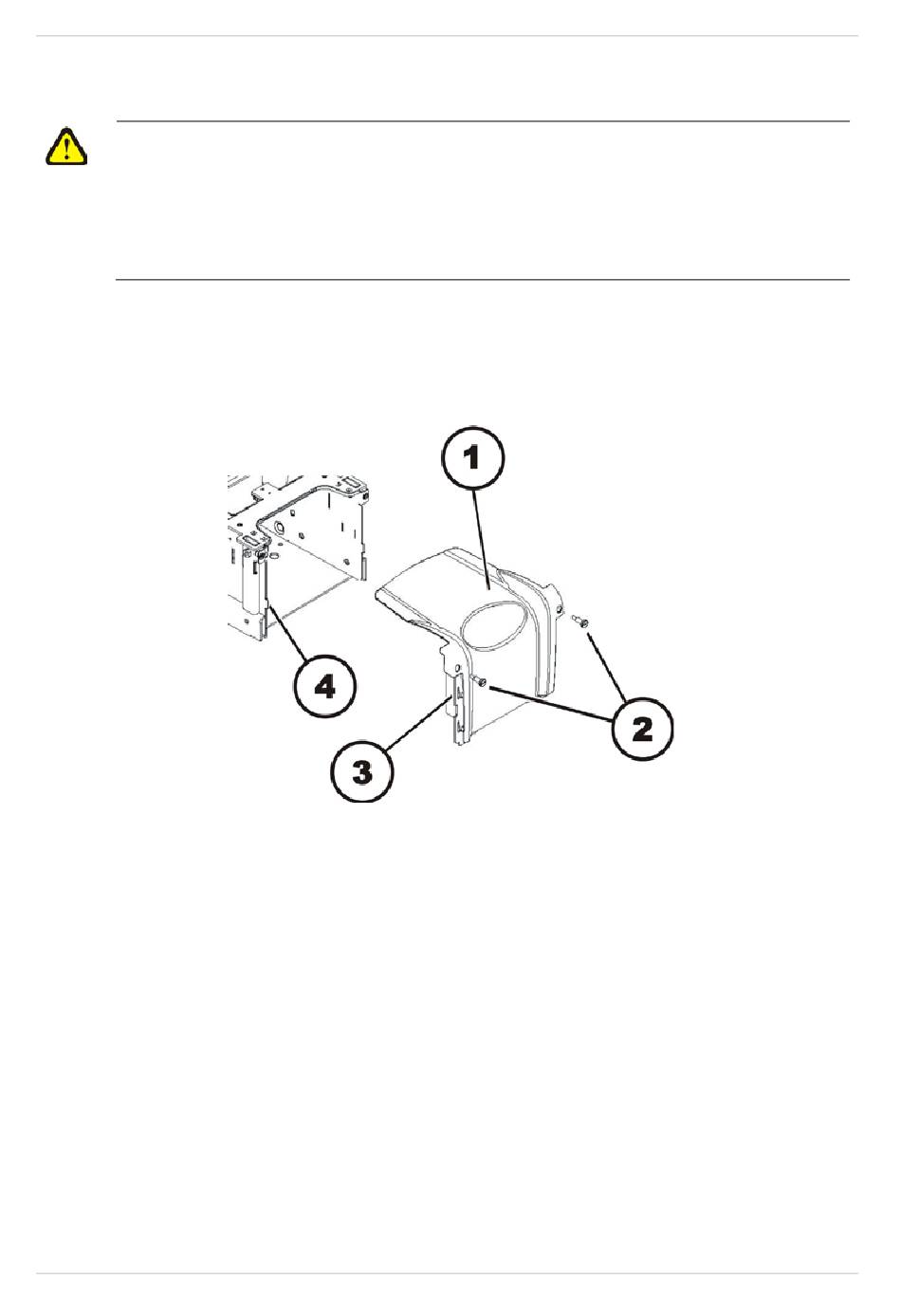

8.1.1 Vordere Abdeckung öffnen
Vordere Abdeckung demontieren:
●
Entfernen Sie die Beinstützen.
●
Lösen und entfernen Sie die beiden Rändelschrauben (1).
●
Schieben Sie die vordere Abdeckung (2) ein kleines Stück nach oben und ziehen Sie die
Abdeckung dann nach vorne weg.
Vordere Abdeckung montieren:
●
Montieren Sie die Teile in der umgekehrten Reihenfolge.
●
Setzen Sie die Kunststoffabdeckung so auf, dass die seitlichen Aussparungen (3) und die
unteren Haken der Abdeckung in das Chassis (4) haken.
●
Ziehen Sie die beiden Rändelschrauben handfest an.
