Zur Anpassung der Sitztiefe an die Körperma-
ße kann die Sitzplatte stufenlos im Abstand
zur Rückenschale verschoben werden. Die
Verstellung erfolgt durch Lösen der je zwei M6
Befestigungsschrauben (SW 4 mm) pro Seite
in den Drehpunkten. Anschließend wird die
Sitzplatte entlang ihrer Langlöcher verschoben.

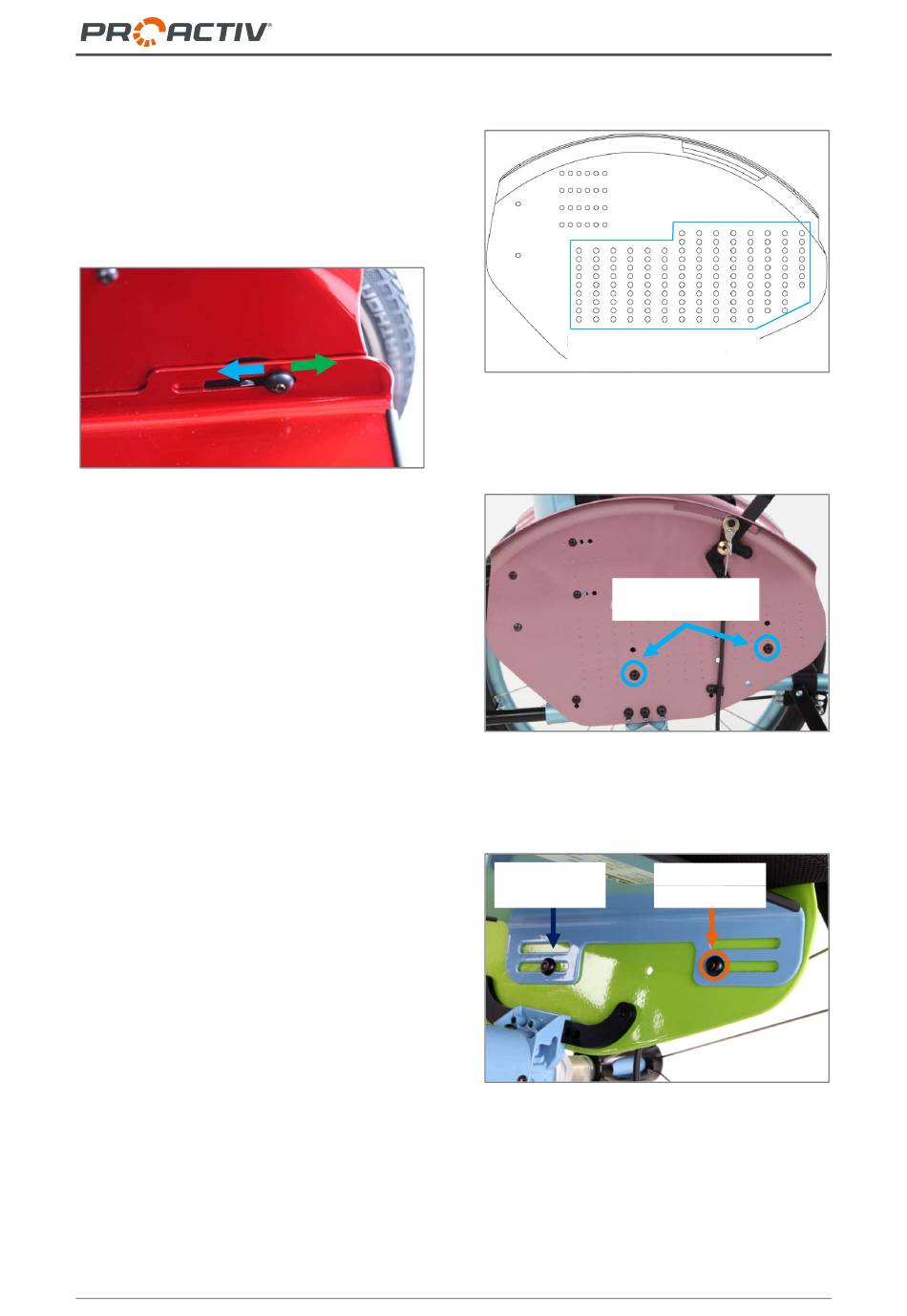

Abbildung 4: Mögliche Bewegungsrichtungen der
Sitzplatte mit Langlöchern
Die M6 Befestigungsschrauben (SW 4 mm)
der Drehpunkte sind anschließend wieder mit
11 Nm fest zu ziehen.
Nach Verstellung der Sitzplatte muss ggf. die
Rückenschalenposition angepasst werden.
Bitte beachten Sie hierzu die Hinweise in Kapi-
tel 17.2.
Bei jeder Veränderung der Sitzhöhen und
-neigung muss die Position der Fußstütze an-
gepasst werden. Dabei muss eine ausreichen-
de Bodenfreiheit der Fußstütze gewährleistet
bleiben. Erfahrungsgemäß sollten 4 cm nicht
unterschritten werden. Genaueres finden Sie in
Kapitel 17.3.
13
Gebrauchsanweisung LITTY 4all & 4you
17.1.2 Einstellung bei LITTY 4all
Verstellbereich Sitzhöhen,
Sitzneigung und Sitztiefe
Abbildung 5: Raster im Kleiderschutz mit Markie-
rung des Verstellbereichs für Sitzhöhen, Sitznei-
gung und Sitztiefe (Raster bei 22" Antriebsrad)
M6 Befestigungs-
schrauben
Abbildung 6: M6 Befestigungsschrauben außen am
Kleiderschutz, zur Verstellung von Sitzhöhen, Sitz-
neigung und Sitztiefe
Langlöcher
der Sitzplatte
Abbildung 7: Sitzplatte mit Langlöchern und Sitzplat-
tenkulissensteinen
Sitzplatten-
kulissenstein
