Die Leuchtdioden an Teledat X120

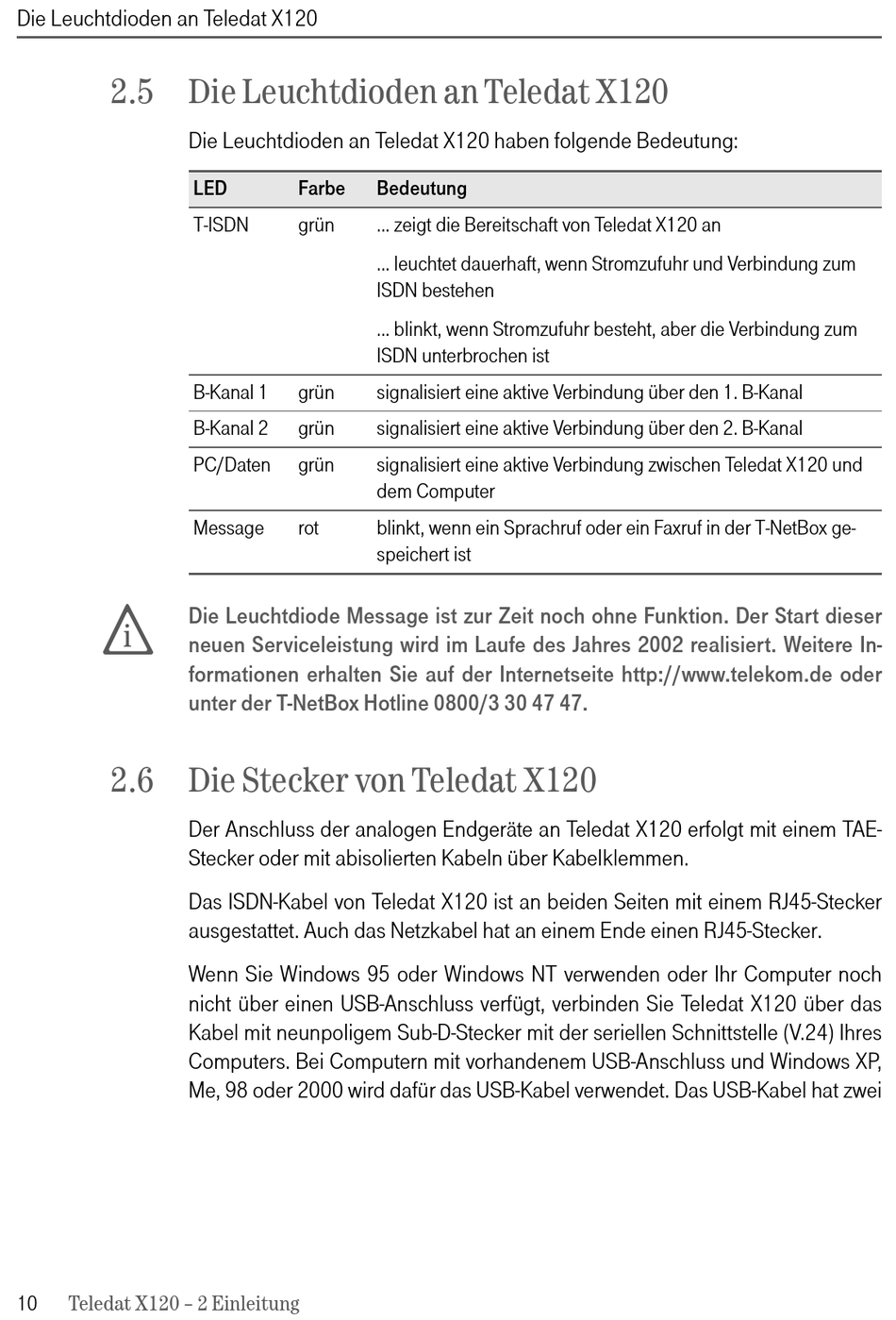

2.5 Die Leuchtdioden an Teledat X120
S
i

2.6 Die Stecker von Teledat X120

10 Teledat X120 – 2 Einleitung
Die Leuchtdioden an Teledat X120 haben folgende Bedeutung:
LED Farbe
T-ISDN grün
B-Kanal 1 grün
B-Kanal 2 grün
PC/Daten grün
Message rot
Die Leuchtdiode Message ist zur Zeit noch ohne Funktion. Der Start dieser
neuen Serviceleistung wird im Laufe des Jahres 2002 realisiert. Weitere In-
formationen erhalten Sie auf der Internetseite http://www.telekom.de oder
unter der T-NetBox Hotline 0800/3 30 47 47.
Der Anschluss der analogen Endgeräte an Teledat X120 erfolgt mit einem TAE-
Stecker oder mit abisolierten Kabeln über Kabelklemmen.
Das ISDN-Kabel von Teledat X120 ist an beiden Seiten mit einem RJ45-Stecker
ausgestattet. Auch das Netzkabel hat an einem Ende einen RJ45-Stecker.
Wenn Sie Windows 95 oder Windows NT verwenden oder Ihr Computer noch
nicht über einen USB-Anschluss verfügt, verbinden Sie Teledat X120 über das
Kabel mit neunpoligem Sub-D-Stecker mit der seriellen Schnittstelle (V.24) Ihres
Computers. Bei Computern mit vorhandenem USB-Anschluss und Windows XP,
Me, 98 oder 2000 wird dafür das USB-Kabel verwendet. Das USB-Kabel hat zwei
Bedeutung
... zeigt die Bereitschaft von Teledat X120 an
... leuchtet dauerhaft, wenn Stromzufuhr und Verbindung zum
ISDN bestehen
... blinkt, wenn Stromzufuhr besteht, aber die Verbindung zum
ISDN unterbrochen ist
signalisiert eine aktive Verbindung über den 1. B-Kanal
signalisiert eine aktive Verbindung über den 2. B-Kanal
signalisiert eine aktive Verbindung zwischen Teledat X120 und
dem Computer
blinkt, wenn ein Sprachruf oder ein Faxruf in der T-NetBox ge-
speichert ist
