Graco HydroShield Anweisungen/Teile Seite 96

Reparieren
11. Zum Austausch der Dichtungen im
oberen Gehäuse siehe
Servicearbeiten und erneute Montage des oberen
Gehäuses des Isolierungsventils, page
Figure 45 Untere Halterung
96
Durchführung von
96.
Durchführung von von Servicearbeiten
Durchführung Durchführung von
erneute Montage Montage des des oberen
erneute erneute Montage des
Isolierungsventils Isolierungsventils Isolierungsventils

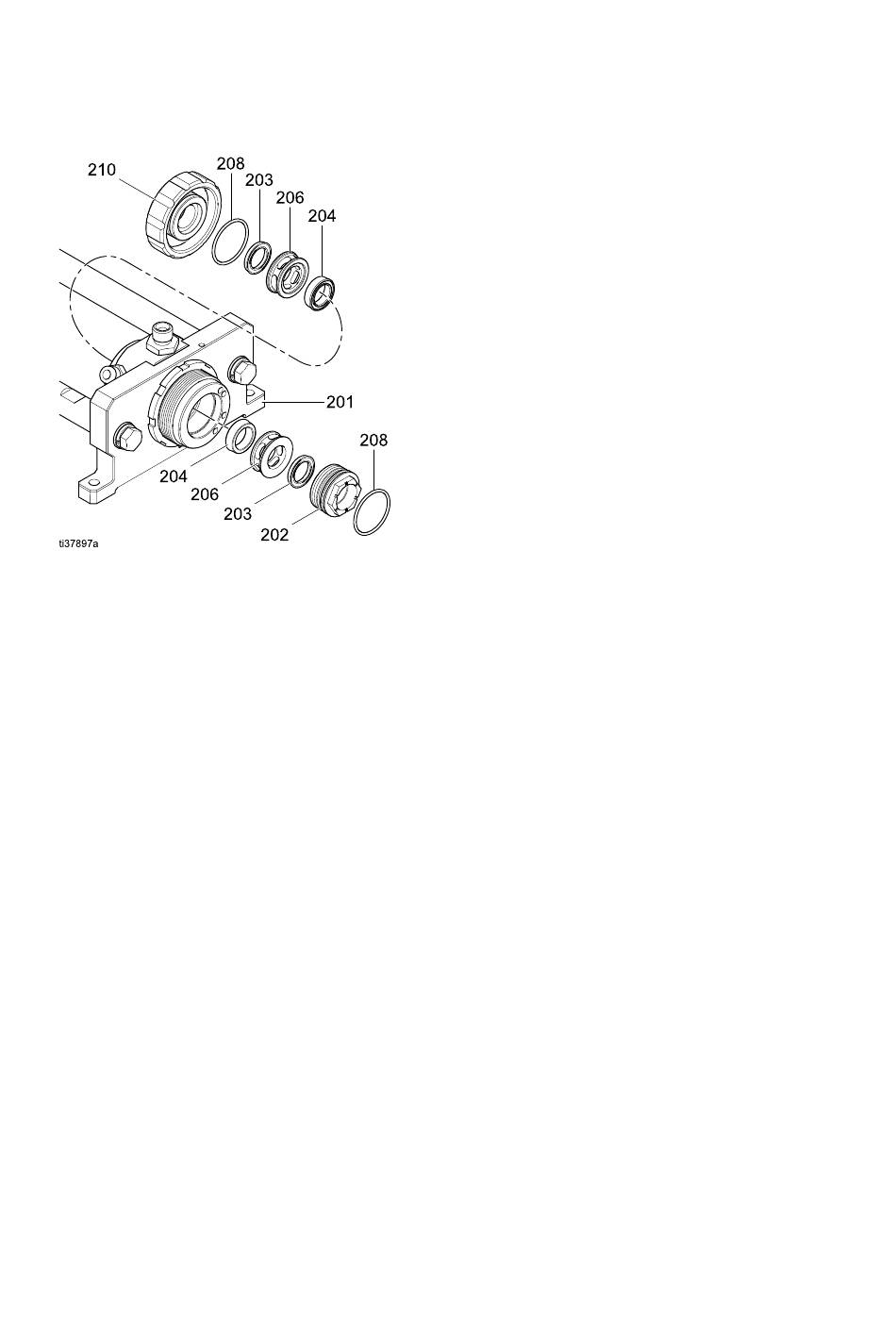

Wenden Sie dieses Verfahren an, um die Dichtungen
im oberen Kolbengehäuse auszutauschen. Dieses
Verfahren umfasst auch den erneuten Zusammenbau
des oberen Kolbengehäuses.
1. Zerlegen Sie das untere Gehäuse
des Isolierungsventils wie im Kapitel
Durchführung von Servicearbeiten am unteren
Kolbengehäuse, page 95
Kolben und die Feder entfernen.
2. Schrauben Sie die Kolbenkappe des oberen
Gehäuses (210) ab und entfernen Sie sie. Das
Gehäuse enthält eine U-Dichtung (203) und
einen O-Ring (208).
3. Tauschen Sie den O-Ring (208) und die
U-Dichtung (203) aus:
a. Setzen Sie den O-Ring (208) wieder in die
Nut neben den Gewindegängen ein.
b. Setzen Sie die U-Dichtung (203) an der
Stelle wieder ein, an der sie in die richtige
Position einsinkt. Die U-Dichtung zeigt in der
Kappe nach außen.
4. Entfernen Sie das Distanzstück der U-Dichtung
(206) und die U-Dichtung der Packung (204).
5. Tauschen Sie das Distanzstück der U-Dichtung
(206) und die U-Dichtung der Packung (204) aus:
a. Auf der schmaleren Seite des Distanzstücks
der U-Dichtung (206) befindet sich eine
vertiefte Nut, welche die Ausrichtung der
U-Dichtung der Packung (204) erleichtert.
Lassen Sie die U-Dichtung der Packung
(204) in die Nut des Distanzstücks der
U-Dichtung (206) einrasten oder setzen Sie
sie ein.
b. Die Lippe der Dichtung (204) mit Fett
schmieren und mit der Dichtungsseite voran
in das Gehäuse (201) einführen.
6. Tragen Sie in der Kappe (210) Fett auf den
O-Ring (208) und die U-Dichtung (204) auf.
7. Schrauben Sie die Kappe (210) in das Gehäuse
und ziehen Sie sie von Hand fest.
8. Zum Abschließen des erneuten Zusammenbaus
siehe Erneute Montage des unteren Gehäuses
des Isolierungsventils, page
Servicearbeiten und und
Servicearbeiten und
oberen Gehäuses Gehäuses des
oberen Gehäuses
beschrieben. Den
97.
3A8019D
