Überprüfen Der Erdung Von Spritzpistole Und Isoliersystem; Verwendung - Graco HydroShield Anweisungen/Teile

Überprüfen Überprüfen der Überprüfen der Erdung der
Spritzpistole Spritzpistole und Spritzpistole und Isoliersystem und
Megohmmeter Teile-Nr. 241079 (AB in Abb. 22)
ist nicht zur Verwendung in Gefahrenbereichen
zugelassen. Um das Risiko einer Funkenbildung
zu senken, darf das Megohmmeter nur dann zum
Prüfen der elektrischen Erdung verwendet werden,
wenn:
• die Pistole aus dem Gefahrenbereich entfernt
wurde
• oder alle Spritzgeräte im Gefahrenbereich
ausgeschaltet sind, die Belüftung im
Gefahrenbereich eingeschaltet ist und
keine entflammbaren Dämpfe in diesem
Bereich vorhanden sind (wie z. B. offene
Lösungsmittelbehälter oder Dämpfe, die vom
Spritzen stammen).
Die Nichtbeachtung dieser Warnung kann
Brand, Explosion, Stromschlag sowie schwere
Verletzungen und Sachbeschädigungen zur Folge
haben.
Das Graco-Megohmmeter mit der Teile-Nr. 241079
(AB) ist als Zubehör erhältlich, damit geprüft werden
kann, ob die Pistole ordnungsgemäß geerdet ist.
1. Von einem qualifizierten Elektriker den
elektrischen Dauererdschluss von Spritzpistole
und Luftschlauch überprüfen lassen.
2. Die Elektrostatik abschalten.
3. Luft- und Materialzufuhr zur Pistole
abschalten. Befolgen Sie die Schritte
Druckentlastung, page
muss leer sein.
4. Reinigen Sie den Materialschlauch bei Bedarf
mit Luft.
5. Der rote geerdete Luftschlauch (HG) muss
angeschlossen und das Erdungskabel des
Schlauchs muss mit dem Erdungsanschluss
verbunden sein.
Figure 21 Erdung des roten Graco-Schlauchs
3A8019D
Erdung von Erdung von von
Isoliersystem Isoliersystem
29. Der Materialschlauch
6. Mit einem Ohmmeter (oder Megohmmeter
im Ohm-Bereich) den Widerstand zwischen
dem Pistolengriff (BB) und einem guten
Erdungsanschluss (CC) messen. Der
Widerstand darf 100 Ohm nicht übersteigen.
7. Ist der Widerstand größer als 100 Ohm, die
Festigkeit der Erdverbindungen prüfen und
sicherstellen, dass das Erdungskabel des
Luftschlauchs mit dem Erdungsanschluss
verbunden ist. Ist der Widerstand auch weiterhin
zu hoch, muss der Luftschlauch ausgetauscht
werden.

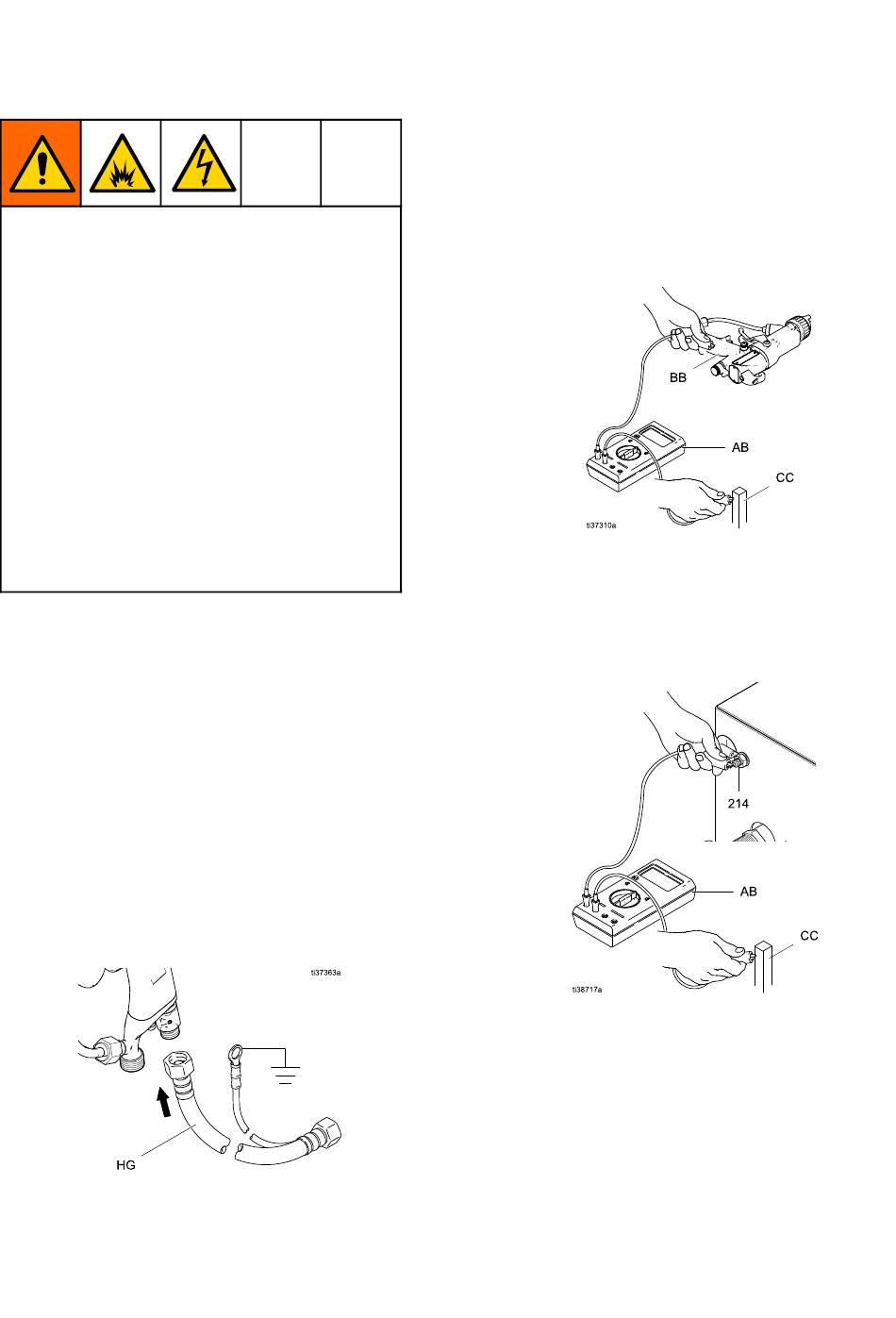

Figure 22 Die elektrische Erdung der Pistole
prüfen
8. Mit einem Ohmmeter (oder Megohmmeter
im Ohm-Bereich) den Widerstand zwischen
der Erdungsöse (214) des Schranks und
einem Erdungsanschluss (CC) messen. Der
Widerstand muss unter 100 Ohm liegen.
Figure 23 Überprüfen der Erdung des Schranks
Spülen Spülen des Spülen des Geräts des Geräts vor Geräts

Verwendung

Verwendung Verwendung
Das Gerät wurde werksseitig mit Material getestet.
Um eine Verunreinigung Ihres Materials zu
vermeiden, das Gerät vor der Inbetriebnahme mit
Spülflüssigkeit spülen. Siehe
(Systeme ohne Farbwechsel), page
Installation
vor der vor der ersten der ersten ersten
Spülen des Systems
30.
