11.4 Werkzeugwechsel

11.4.1 Vorbereiten zum Werkzeugwechsel

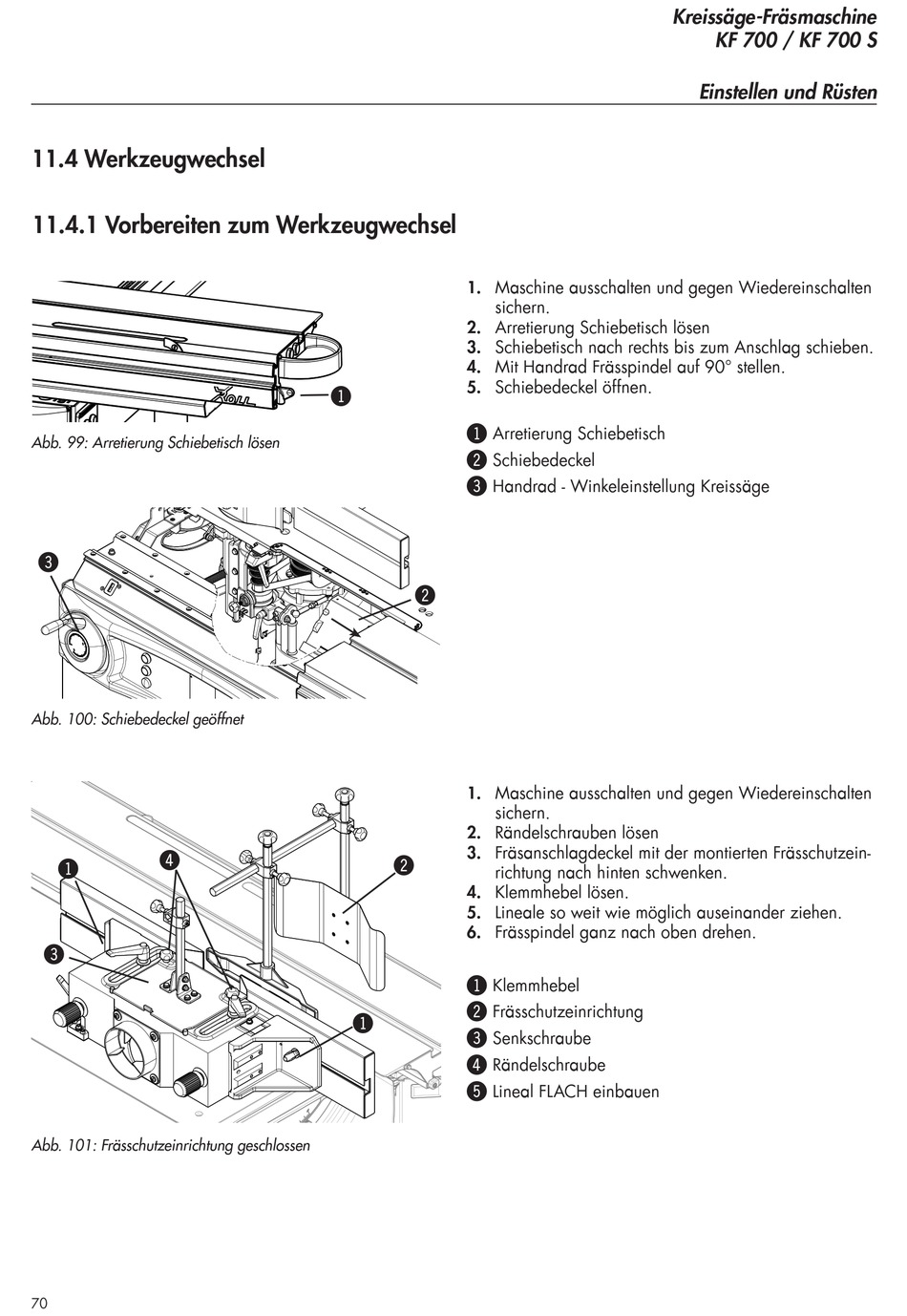

Abb. 99: Arretierung Schiebetisch lösen
#
Abb. 100: Schiebedeckel geöffnet
$
!
#
Abb. 101: Frässchutzeinrichtung geschlossen
70
1. Maschine ausschalten und gegen Wiedereinschalten
sichern.
2. Arretierung Schiebetisch lösen
3. Schiebetisch nach rechts bis zum Anschlag schieben.
4. Mit Handrad Frässpindel auf 90° stellen.
5. Schiebedeckel öffnen.
!
!
Arretierung Schiebetisch
"
Schiebedeckel
#
Handrad - Winkeleinstellung Kreissäge
"
1. Maschine ausschalten und gegen Wiedereinschalten
sichern.
2. Rändelschrauben lösen
3. Fräsanschlagdeckel mit der montierten Frässchutzein-
"
richtung nach hinten schwenken.
4. Klemmhebel lösen.
5. Lineale so weit wie möglich auseinander ziehen.
6. Frässpindel ganz nach oben drehen.
!
Klemmhebel
"
Frässchutzeinrichtung
!
#
Senkschraube
$
Rändelschraube
%
Lineal FLACH einbauen
Kreissäge-Fräsmaschine
KF 700 / KF 700 S
